在线立式打孔机（ID:339698）

机械设备 / 非标机械 / 在线立式打孔机

©原创

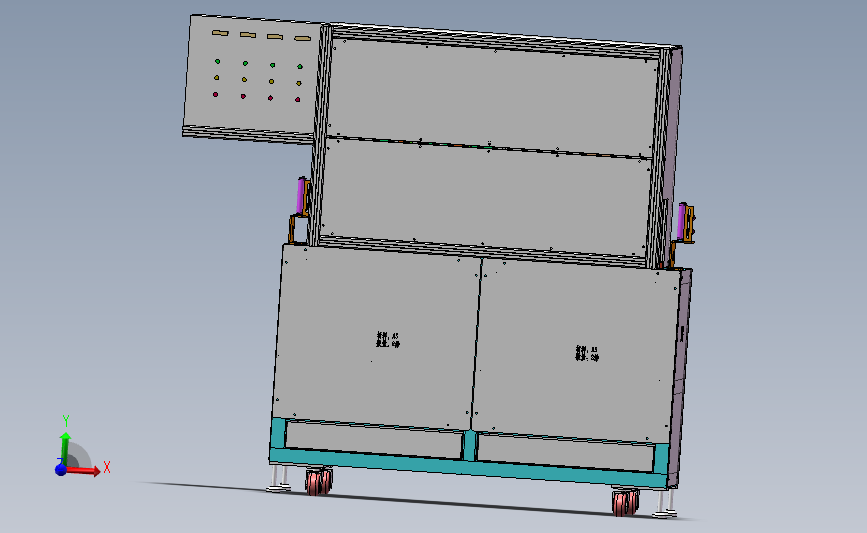

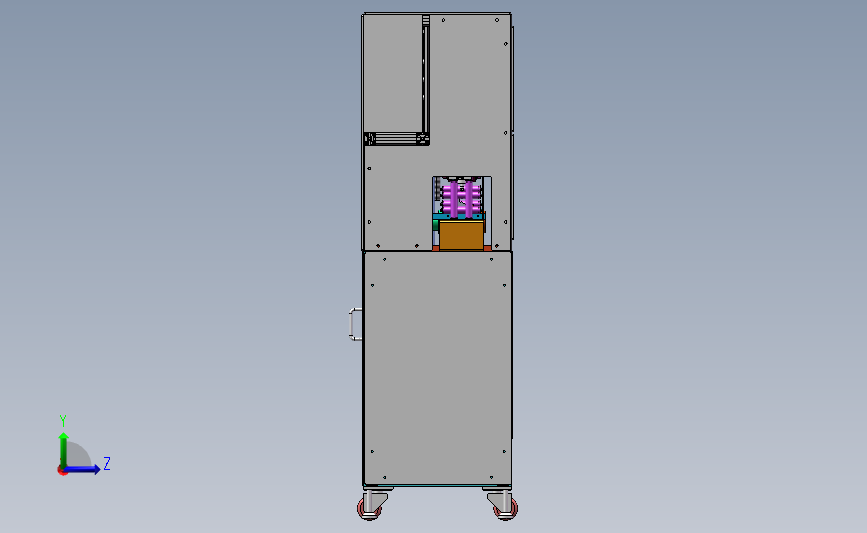

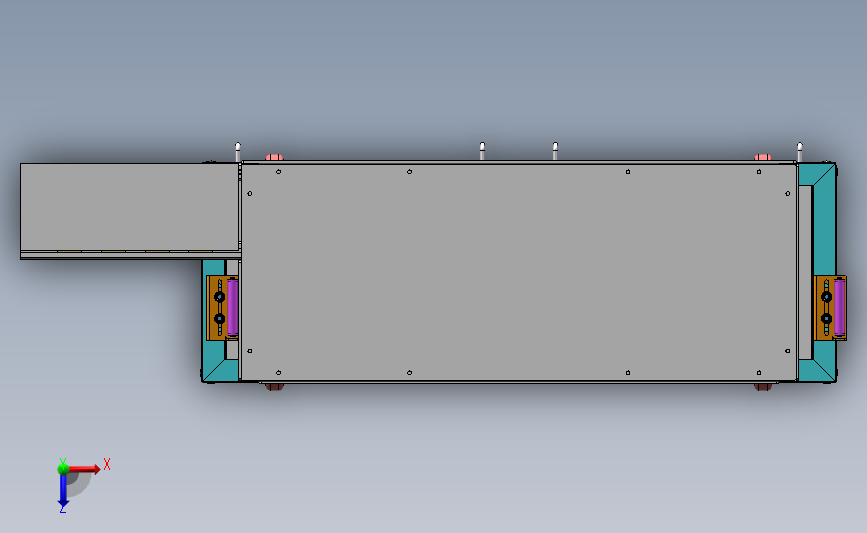

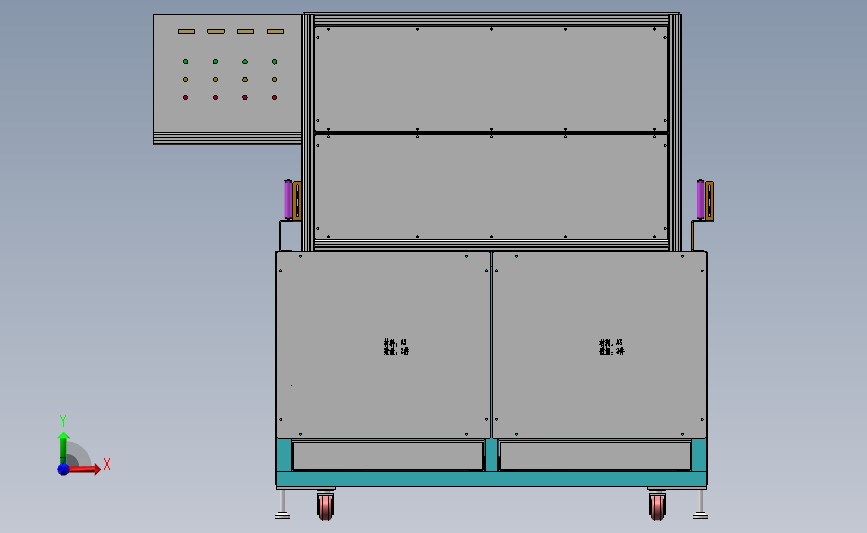

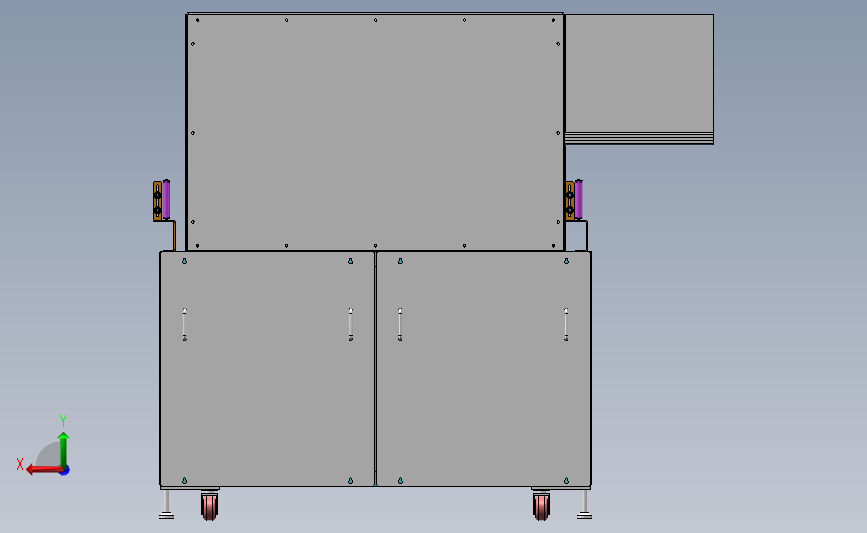

平面图

3D视图

文件列表

#	文件名称	文件大小
1	166383352028.zip	39.33M
2	-LM10-L-XG1.1.SLDPRT	55.18K
3	-SBR20导轨-XG1.1.SLDPRT	116.15K
4	-SBR20滑块-XG1.1.SLDPRT	134.80K
5	-上下移动组件（右）-XG1.1.SLDASM	113.21K
6	-上下移动组件（左）-XG1.1.SLDASM	114.00K
7	-支撑板-XG1.1.SLDPRT	81.00K
8	-滚筒支撑架（左）-XG1.1.SLDPRT	784.58K
9	050_25_WZ_80B5_KZ_W_B3.1.SLDASM	418.15K
10	1.1.sldprt	27.70K
11	1103_LMHUU25.1.SLDPRT	1.21M
12	12-XG1.1.SLDPRT	882.05K
13	16外牙鱼眼接头.1.SLDPRT	172.96K
14	17-30-10隔套.1.SLDPRT	90.37K
15	17-30-33隔套.1.SLDPRT	93.39K
16	2.1.sldprt	161.72K
17	3.1.sldprt	29.90K
18	30-42-60铜套.1.SLDPRT	99.73K
19	4.1.sldprt	524.96K
20	5.1.sldprt	119.37K
21	PC板1-1.1.SLDPRT	95.75K
22	PC板1-2.1.SLDPRT	93.83K
23	PC板1-3.1.SLDPRT	94.76K
24	PC板1-4.1.SLDPRT	108.90K
25	PC板1-5.1.SLDPRT	135.67K
26	Rolling bearings 61900 GB 276-94-XG1.1.sldprt	341.92K
27	Rolling bearings 6204 GB 276-94-XG1.1.sldprt	328.50K
28	Rolling bearings 6205 GB 276-94-XG1.1.sldprt	339.18K
29	SMA-25L系列轴承-XG1.1.SLDPRT	116.52K
30	SMA-30直线轴承-XG1.1.SLDPRT	102.62K
31	TRH15B导轨-XG1.1.SLDPRT	97.27K
32	TRH15滑块-XG1.1.SLDPRT	96.47K
33	V形槽-XG1.1.SLDPRT	118.42K
34	V形槽侧后板-XG1.1.SLDPRT	87.86K
35	上下移动组件（右）-XG1.1.SLDASM	893.98K
36	上下移动组件（左）-XG1.1.SLDASM	902.84K
37	上机架-XG1.1.SLDPRT	2.07M
38	上轴承安装块（右）-XG1.1.SLDPRT	135.75K
39	上轴承安装块（左）-XG1.1.SLDPRT	134.97K
40	上锁紧块（右）本-XG1.1.SLDPRT	120.90K
41	上锁紧块（左）-XG1.1.SLDPRT	118.28K
42	下机架封板1-1.1.SLDPRT	703.07K
43	下机架封板1-2.1.SLDPRT	673.60K
44	下机架封板1-3.1.SLDPRT	682.41K
45	下轴承安装块（右）-XG1.1.SLDPRT	167.04K
46	下轴承安装块（左）-XG1.1.SLDPRT	167.07K
47	不锈钢把手-XG1.1.SLDPRT	113.23K
48	丝杆-XG1.1.SLDPRT	157.86K
49	主动轮-XG1.1.SLDPRT	452.41K
50	主动轴-XG1.1.SLDPRT	181.80K
51	从动轮-XG1.1.SLDPRT	422.26K
52	从动轴-XG1.1.SLDPRT	151.40K
53	位置显示器安装座-XG1.1.SLDPRT	134.58K
54	位置显示表-XG1.1.SLDPRT	100.14K
55	侧视图.jpg	37.01K
56	侧轴承安装板-XG1.1.SLDPRT	106.70K
57	侧锁紧板-XG1.1.SLDPRT	113.23K
58	俯视图.jpg	60.10K
59	内框-XG1.1.SLDPRT	304.37K
60	前支撑板-XG1.1.SLDPRT	136.76K
61	前轴承安装板-XG1.1.SLDPRT	131.14K
62	前轴承座-XG1.1.SLDPRT	119.90K
63	前锁紧板-XG1.1.SLDPRT	115.91K
64	加强板-XG1.1.SLDPRT	64.85K
65	后支撑板-XG1.1.SLDPRT	158.92K
66	后轴承安装板 -XG1.1.SLDPRT	160.76K
67	安装大板-XG1.1.SLDPRT	238.41K
68	定位块（右）-XG1.1.SLDPRT	87.50K
69	定位块（左）-XG1.1.SLDPRT	93.87K
70	导向块-XG1.1.SLDPRT	200.20K
71	导向安装板-XG1.1.SLDPRT	112.08K
72	导向定位块一-XG1.1.SLDPRT	135.07K
73	导向方块-XG1.1.SLDPRT	173.13K
74	导向方块二-XG1.1.SLDPRT	181.12K
75	导向杆一-XG1.1.SLDPRT	56.75K
76	导向杆三-XG1.1.SLDPRT	62.70K
77	导向杆二-XG1.1.SLDPRT	57.77K
78	导向组件-XG1.1.SLDASM	59.18K
79	导柱座SK25-XG1.1.SLDPRT	87.33K
80	导轨支撑板-XG1.1.SLDPRT	112.04K
81	小固定块 (1)-2XG1-XG2-XG1.1.SLDPRT	98.71K
82	小固定块 (2)-2XG1-XG2-XG1.1.SLDPRT	102.41K
83	小板-2XG1-XG2 - 副本-XG1.1.SLDPRT	177.17K
84	小板-2XG1-XG2-XG1.1.SLDPRT	170.39K
85	小柱子装配（2）XG1-XG2-L-XG1.1.SLDASM	181.71K
86	小柱子装配（2）XG1-XG2-R-XG1.1.SLDASM	156.93K
87	张紧板-XG1.1.SLDPRT	93.65K
88	往复式打孔机.SLDASM	7.22M
89	打孔机外观图.jpg	208.59K
90	打孔机构-XG1.1.SLDASM	2.17M
91	打孔机结构-2.jpg	228.06K
92	打孔机结构.jpg	86.38K
93	打孔电机-XG1.1.SLDPRT	158.31K
94	打孔电机装配体1.1.SLDASM	466.37K
95	打孔部件.jpg	169.24K
96	抽屉-XG1.1.SLDPRT	730.04K
97	拉杆-XG1.1.SLDPRT	103.04K
98	指示牌-XG1.1.SLDPRT	73.82K
99	指示牌-XG2.1.SLDPRT	83.41K
100	支撑板-XG1.1.SLDPRT	113.56K
101	支撑柱-XG1.1.SLDPRT	61.36K
102	新钻头（3.0mm）(2GL)XG1.1.SLDPRT	71.14K
103	旋转块.1.SLDPRT	122.90K
104	机架脚杯.1.SLDPRT	82.80K
105	标尺垫板-XG1.1.SLDPRT	55.38K
106	正视图.jpg	58.14K
107	治具前固定块-XG1.1.SLDPRT	111.35K
108	治具后固定板-XG1.1.SLDPRT	78.10K
109	滑块固定板-XG1.1.SLDPRT	154.32K
110	滑块安装板-XG1.1.SLDPRT	327.25K
111	滚筒-XG1.1.SLDASM	203.08K
112	滚筒-XG1.1.SLDPRT	54.53K
113	滚筒组件-XG1.1.SLDASM	510.41K
114	滚筒轴-XG1.1.SLDPRT	69.37K
115	焊接机架脚板.1.SLDPRT	88.24K
116	牵引带-XG1.1.SLDPRT	93.27K
117	牵引机结构.jpg	124.58K
118	牵引电机.1.SLDPRT	114.87K
119	牵引组件-XG1.1.SLDASM	1.90M
120	电机垫板一.1.SLDPRT	94.95K
121	电机夹板2-XG2 - 副本-XG1.1.SLDPRT	389.12K
122	电机夹板2-XG2-XG1.1.SLDPRT	406.01K
123	电机安装板一.1.SLDPRT	92.18K
124	电机安装板二.1.SLDPRT	84.03K
125	电机轴6.1.SLDPRT	137.99K
126	电箱.1.SLDPRT	114.92K
127	直线轴承LM10UU-XG1.1.SLDPRT	53.29K
128	移动机构-XG1.1.SLDASM	282.93K
129	脚轮.1.SLDPRT	165.48K
130	螺母导块-XG1.1.SLDPRT	103.80K
131	详细结构.jpg	259.96K
132	调心板.1.SLDPRT	88.25K
133	调节丝杆一-XG1.1.SLDPRT	68.93K
134	调节丝杆三-XG1.1.SLDPRT	64.60K
135	调节丝杆二-XG1.1.SLDPRT	75.41K
136	调节大手轮1-1-XG1.1.SLDPRT	156.74K
137	调节安装底板-XG1.1.SLDPRT	287.98K
138	调节小手轮1-1-XG1.1.SLDPRT	111.73K
139	轴承安装座-XG1.1.SLDPRT	147.33K
140	轴承座三-XG1.1.SLDPRT	178.54K
141	轴端座SHF25-XG1.1.SLDPRT	99.17K
142	连杆-XG1.1.SLDPRT	96.66K
143	钢板尺1-1.1.SLDPRT	70.43K
144	钢板尺1-2.1.SLDPRT	73.17K
145	铝件5.1.SLDPRT	125.43K
146	限位丝杆-XG1.1.SLDPRT	113.87K
147	限位块-2XG1-XG2-XG1.1.SLDPRT	95.61K
148	立式打孔机CAD图.DWG	1.59M
149	立式打孔机PC板.dwg	89.23K
150	立式打孔机钣金CAD图.dwg	108.11K

此图纸下载需要300金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：40.28M

所需金币：300

上传时间：2022-09-22 15:58:48

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

汽车密封条

在线打孔机

立式打孔机

自动牵引机

气钻打孔机

图纸简介

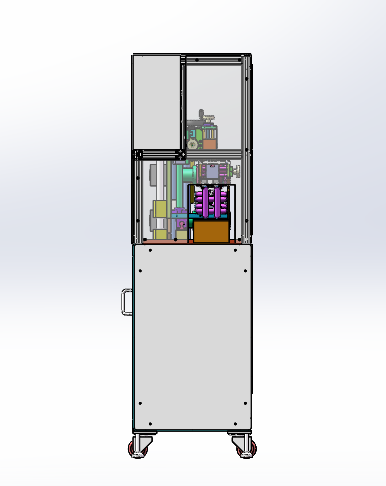

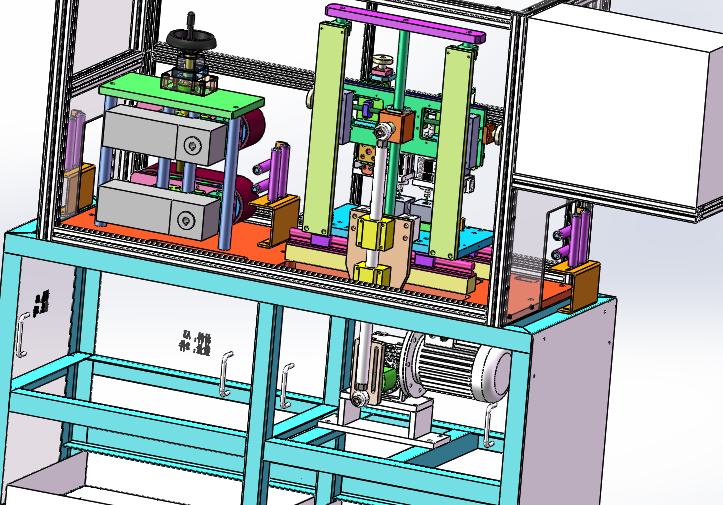

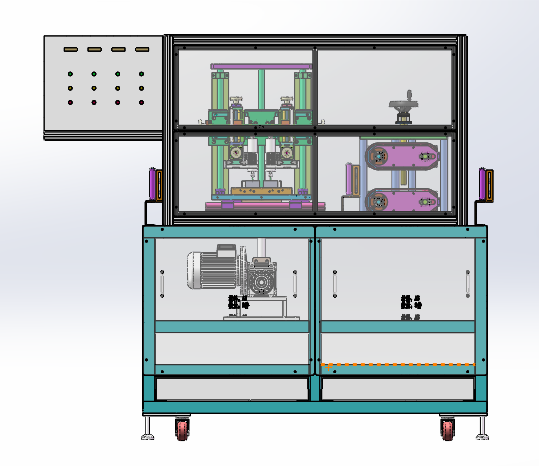

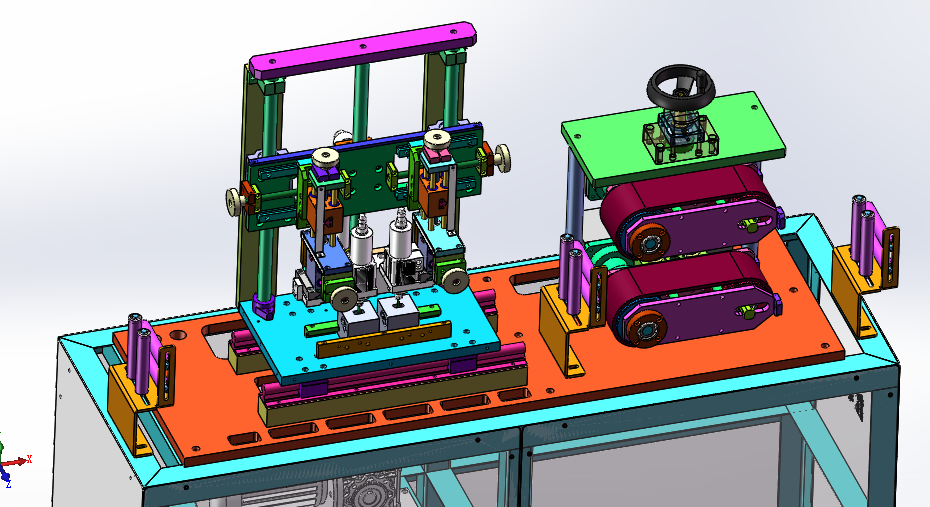

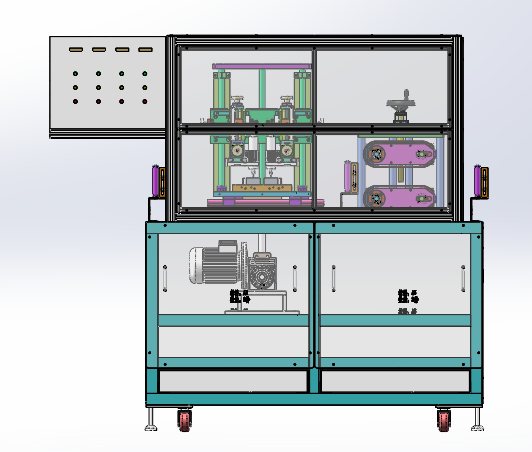

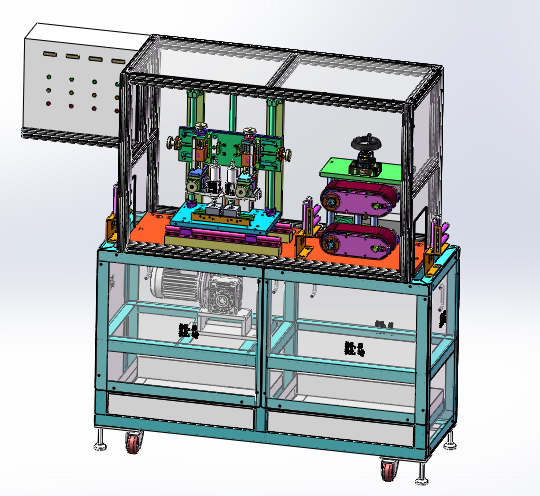

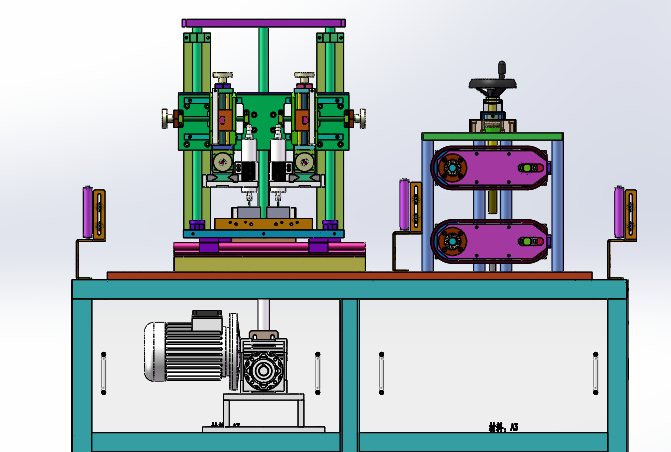

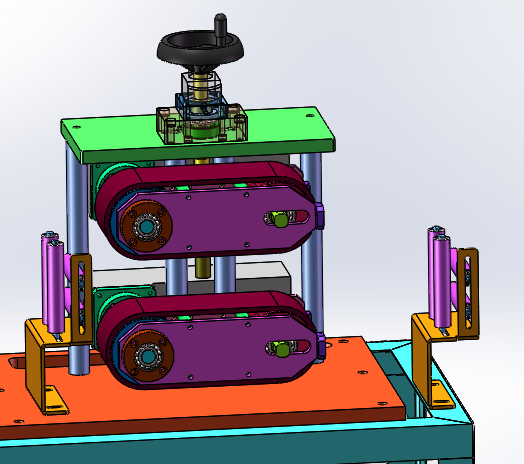

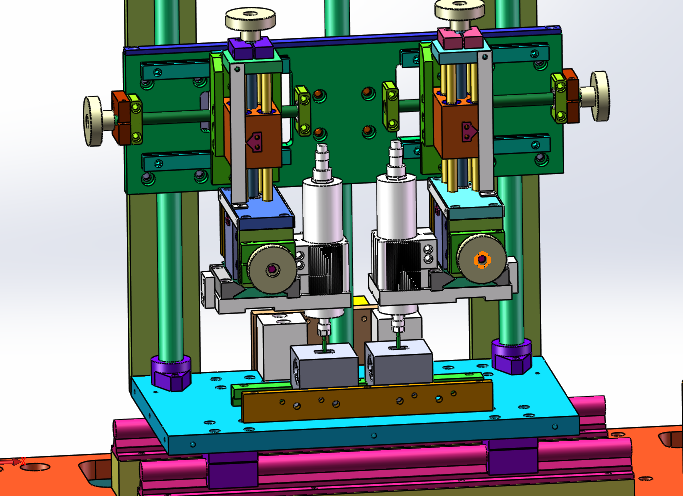

这是一款往复式的打孔机，适用于在线生产时打孔需要的场所，设备具有自动送料的功能，往复式打孔的效率高，精度准，带有触摸屏，可以调整设置参数。图纸已经用于实际生产中，可以直接下载使用。工作原理是，利用连杆传动的原理实现上下往复带动打孔机来回运动。图纸版本为solidworks 2018，欢迎大家来下载。
