2批拧紧单元（ID:364562）
0.png)
1.png)
2.png)
3.png)
4.png)

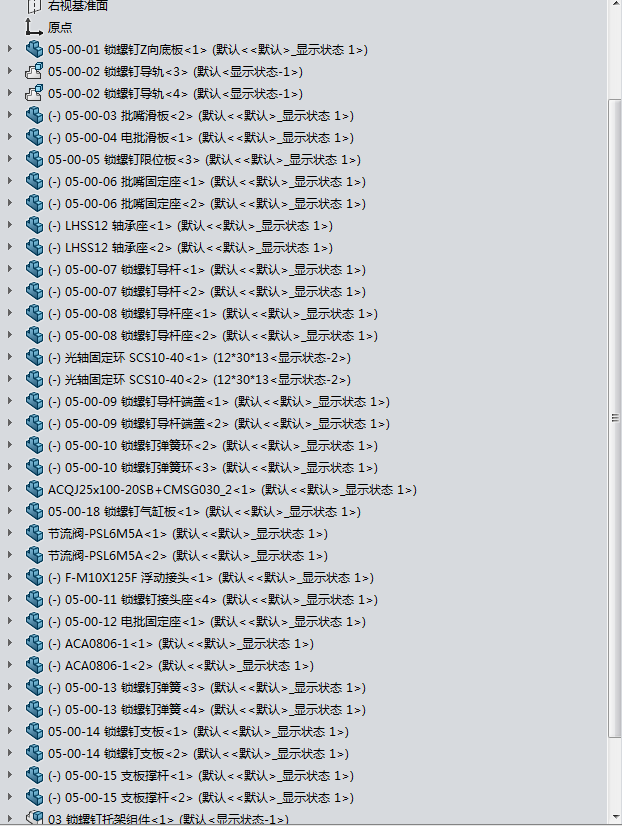

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 01 导杆轴.sldprt | 62.98K |
| 2 | 02 批头.SLDPRT | 270.62K |
| 3 | 03 锁螺钉托架组件.SLDASM | 132.48K |
| 4 | 04 托架.sldprt | 98.78K |
| 5 | 05 托架调节板.sldprt | 91.08K |
| 6 | 05-00-01 锁螺钉Z向底板.sldprt | 272.72K |
| 7 | 05-00-02 锁螺钉导轨.SLDASM | 1.78M |
| 8 | 05-00-02 锁螺钉导轨.sldprt | 148.58K |
| 9 | 05-00-03 批嘴滑板.SLDPRT | 177.38K |
| 10 | 05-00-04 电批滑板.SLDPRT | 185.45K |
| 11 | 05-00-05 锁螺钉限位板.sldprt | 90.23K |
| 12 | 05-00-06 批嘴固定座.sldprt | 169.08K |
| 13 | 05-00-07 锁螺钉导杆.sldprt | 55.11K |
| 14 | 05-00-08 锁螺钉导杆座.sldprt | 99.42K |
| 15 | 05-00-09 锁螺钉导杆端盖.sldprt | 101.37K |
| 16 | 05-00-10 锁螺钉弹簧环.sldprt | 68.08K |
| 17 | 05-00-11 锁螺钉接头座.sldprt | 160.98K |
| 18 | 05-00-12 电批固定座.sldprt | 233.38K |
| 19 | 05-00-13 锁螺钉弹簧.sldprt | 1.16M |
| 20 | 05-00-14 锁螺钉支板.sldprt | 147.55K |
| 21 | 05-00-15 支板撑杆.sldprt | 75.12K |
| 22 | 05-00-18 锁螺钉气缸板.sldprt | 134.11K |
| 23 | 16668374107062.zip | 18.21M |
| 24 | 6600LF 奇力速电批.SLDPRT | 1.16M |
| 25 | ACA0806-1.SLDPRT | 127.58K |
| 26 | ACQJ25x100-20SB+CMSG030_2.SLDPRT | 335.80K |
| 27 | F-M10X125F 浮动接头.sldprt | 138.57K |
| 28 | HIWIN-HGH-20-CA.SLDPRT | 6.26M |
| 29 | LHSS12 轴承座.SLDPRT | 103.51K |
| 30 | 光轴固定环 SCS10-40.SLDPRT | 413.76K |
| 31 | 弹平垫组 8.SLDPRT | 79.31K |
| 32 | 泰联达锁螺钉单元.sldasm | 423.66K |
| 33 | 滚针轴承 CF8 (KR19).SLDPRT | 160.51K |
| 34 | 节流阀-PSL6M5A.SLDPRT | 146.21K |
| 35 | 螺母 M8 GB6170.SLDPRT | 121.41K |
| 36 | 锁螺钉Z向组件.sldasm | 3.81M |
此图纸下载需要75金币
立即下载
发布者
地瓜炖土豆
创作: 118
粉丝: 28
加入时间：2022-10-20
模型信息
图纸格式：sldprt,sldasm
文件大小：18.65M
所需金币：75
上传时间：2022-10-27 10:23:33
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2016
标签
拧紧工位
拧紧工作站
锁螺丝
拧紧Z轴
图纸简介

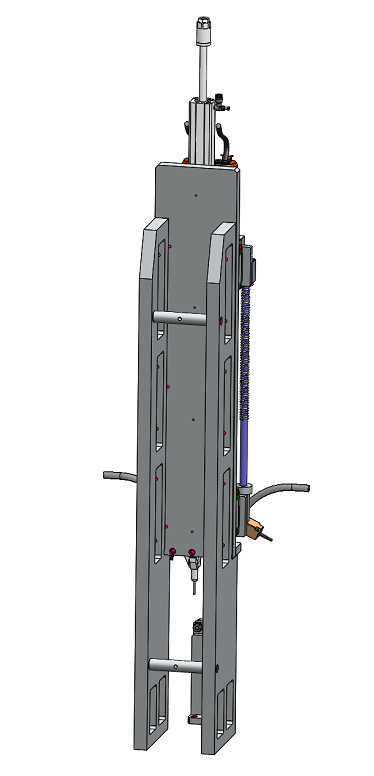

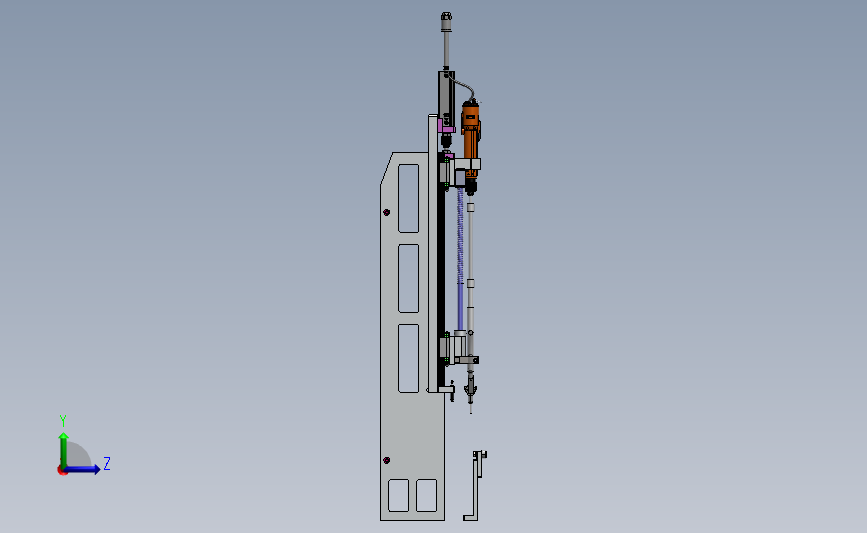

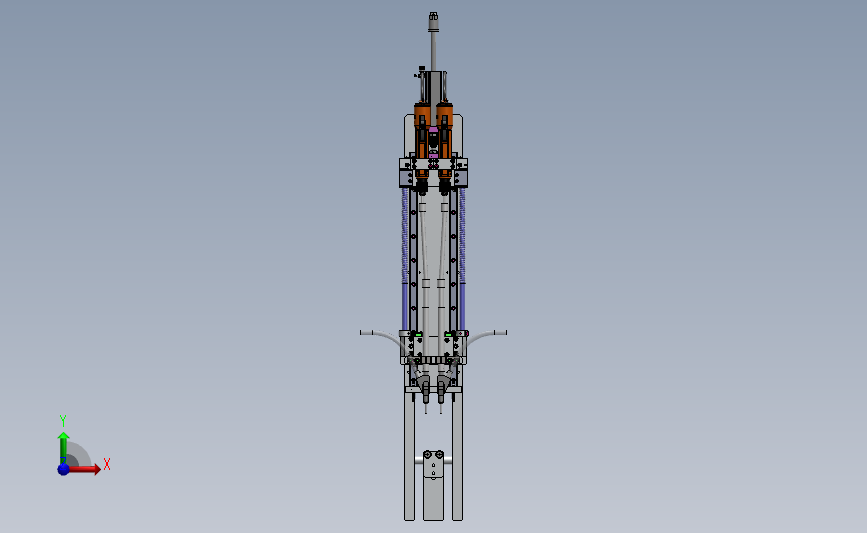

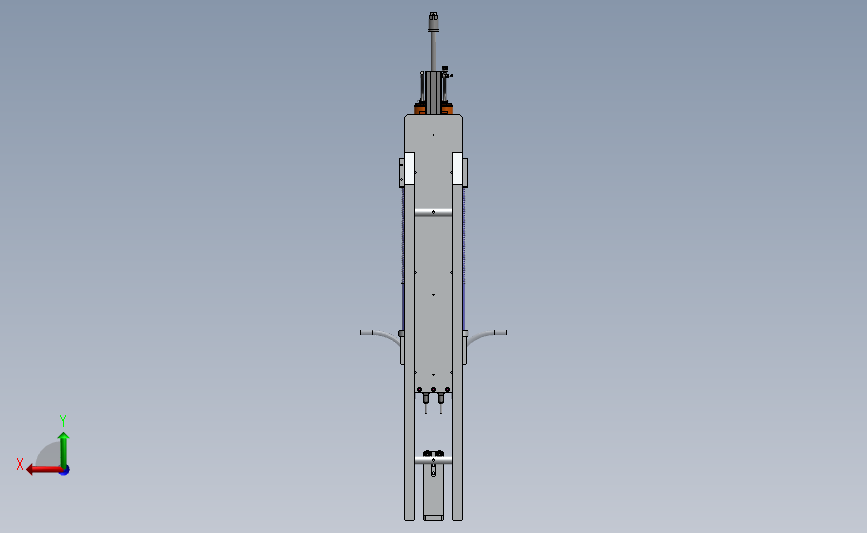

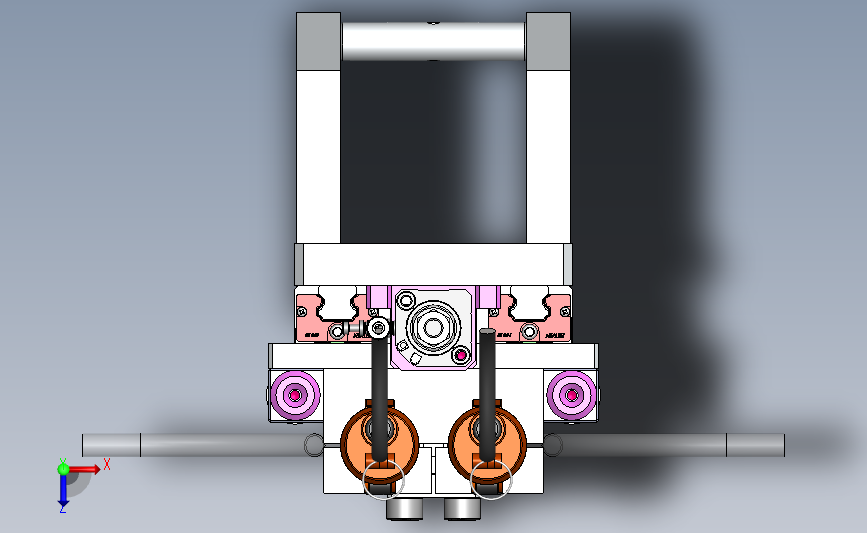

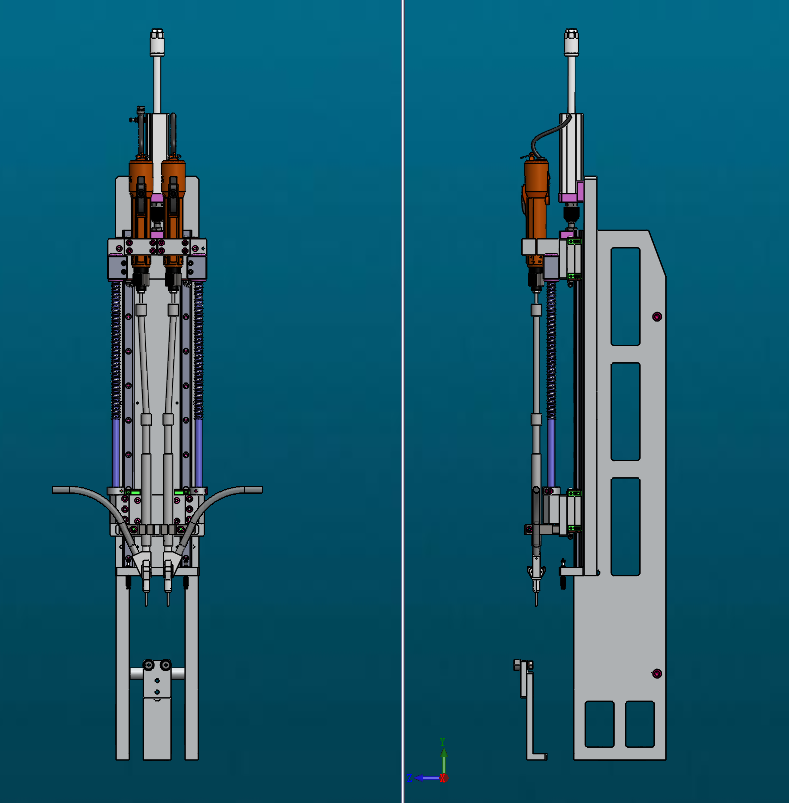

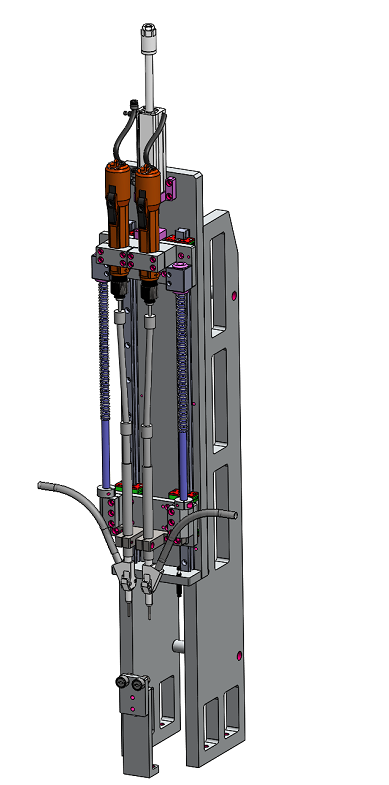

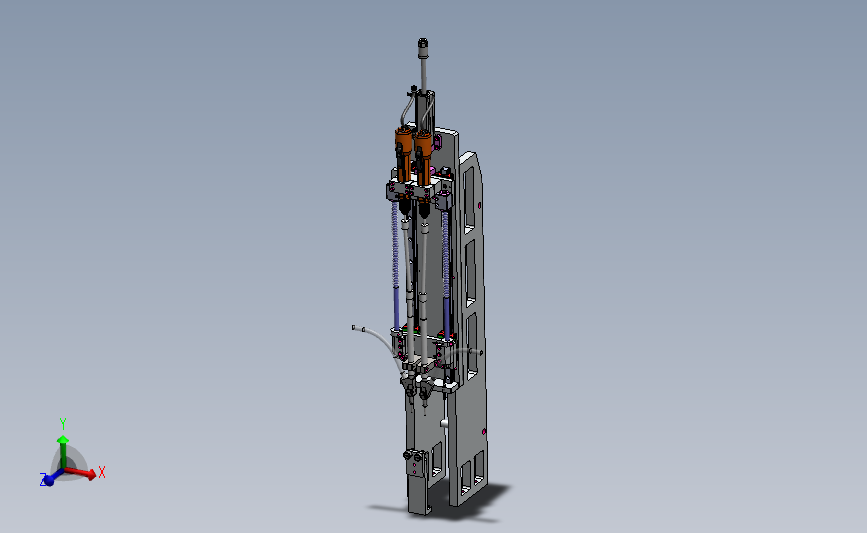

本机构采用奇力速电批6600LF的典型两批螺钉拧紧结构。采用同时拧紧2个螺钉的方式，每个拧紧单元位置都可以分别微调以适应螺钉间距。锁头处有传感器检测螺钉有无。可分别控制拧紧力矩，拧紧速度等。
