5000风量旋转RTO（ID:598528）

机械设备 / 环保设备 / 5000风量旋转RTO

©原创

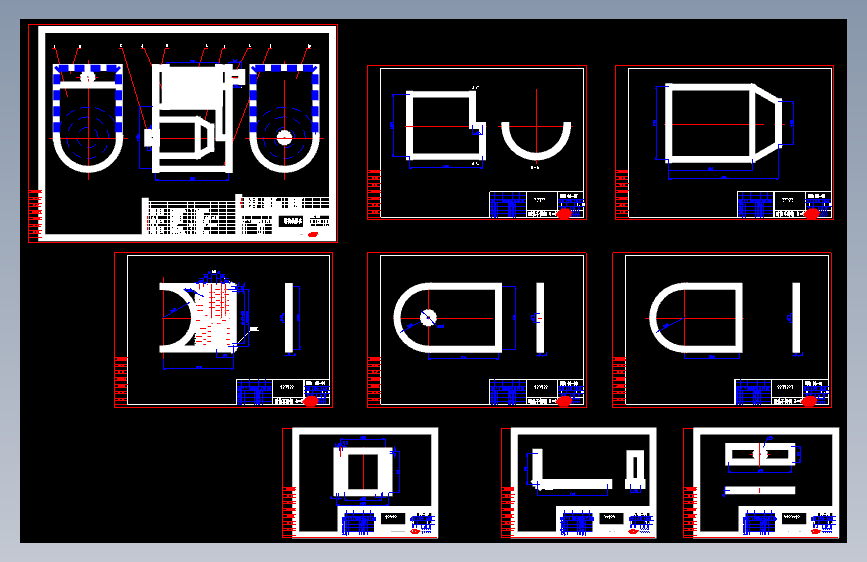

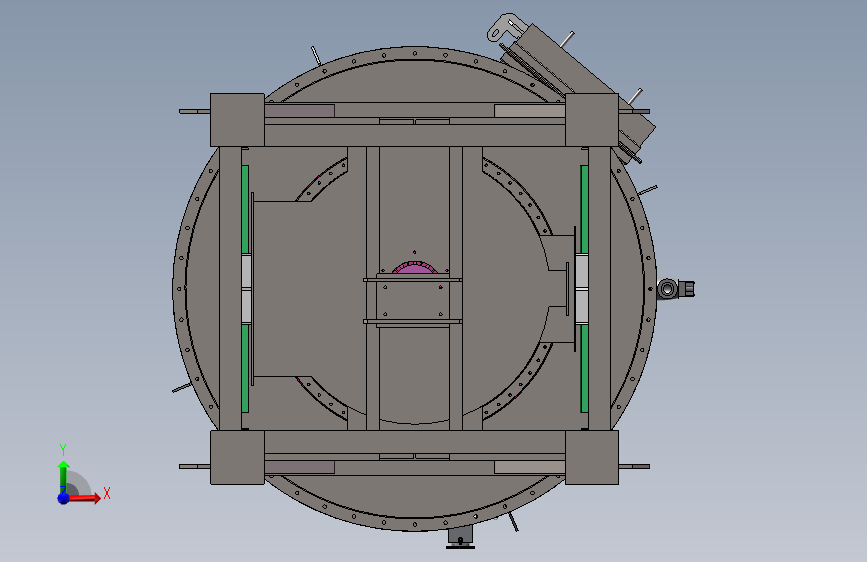

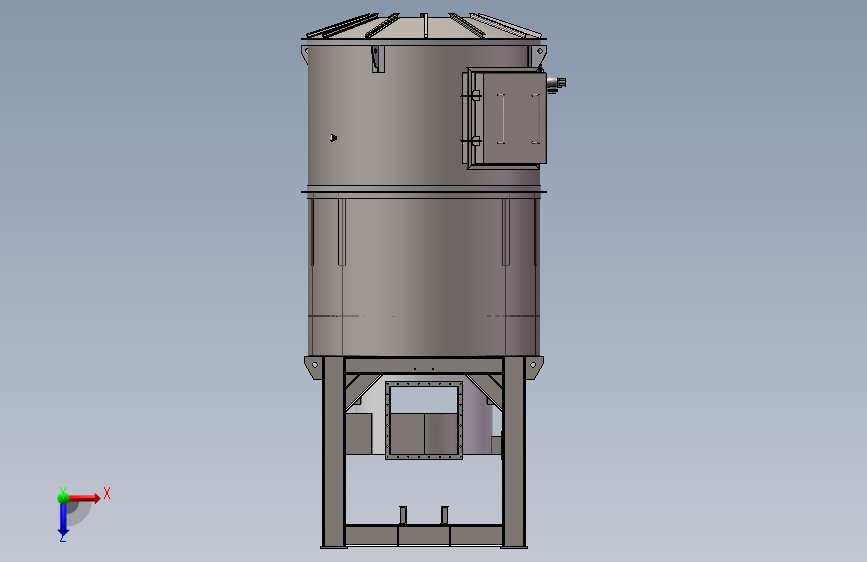

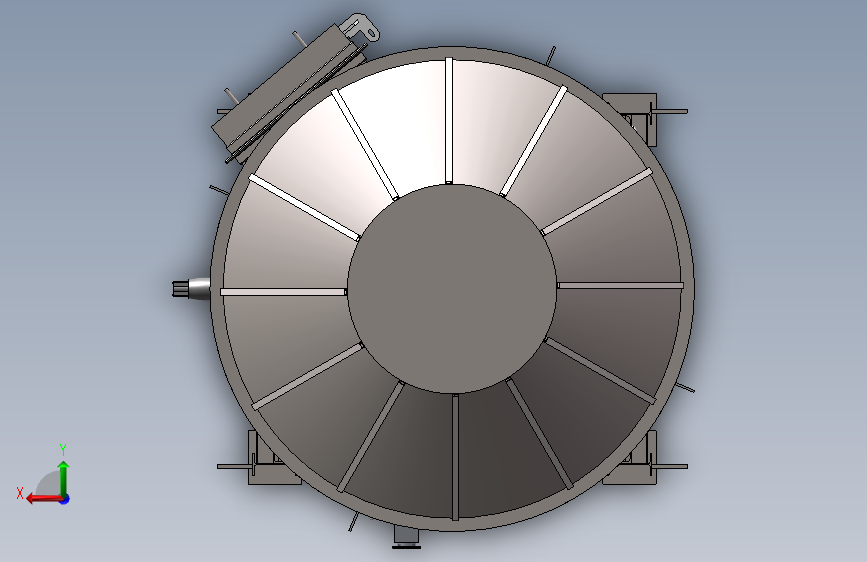

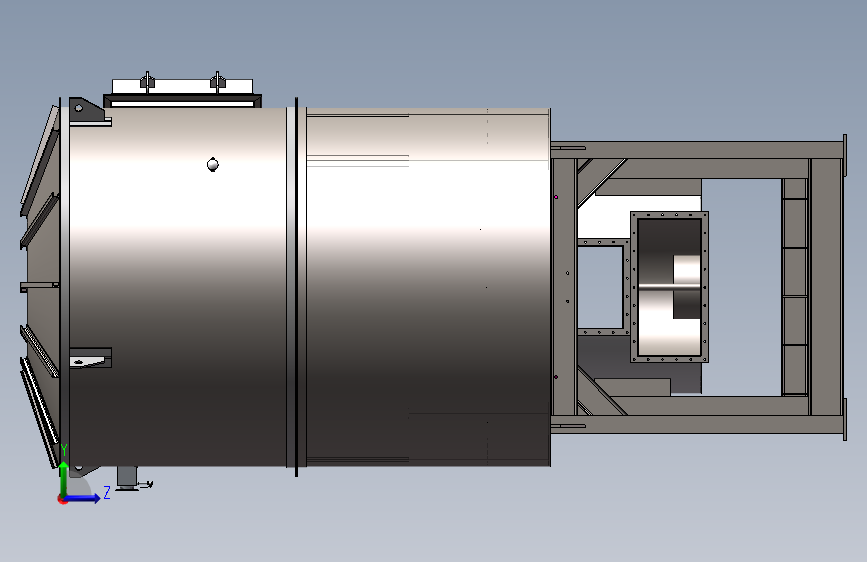

平面图

文件列表

#	文件名称	文件大小
1	1682836614484.zip	11.75M
2	50槽钢737.SLDPRT	72.77K
3	HN250x125x1969.SLDPRT	65.74K
4	HN250x125x2075.SLDPRT	105.82K
5	HN250x125x2113.SLDPRT	63.23K
6	Q23510tx184x59.SLDPRT	71.99K
7	Q23510tx232x59.SLDPRT	71.11K
8	Q23512t.SLDPRT	79.69K
9	q23520TX300X300.SLDPRT	62.99K
10	Q23520tx559x241.SLDPRT	73.52K
11	rto5000风量总装.SLDASM	1.81M
12	V1外壳0.5w.SLDPRT	469.96K
13	v1转阀0.5w.SLDASM	267.95K
14	v1转阀支架0.5w.SLDASM	636.74K
15	上实体.SLDASM	1020.40K
16	上实体.SLDPRT	569.59K
17	下实体.SLDASM	453.49K
18	下实体.SLDPRT	200.93K
19	下实体与转阀连接法兰.SLDPRT	177.00K
20	下实体内保温.SLDPRT	72.82K
21	中心筒上.SLDPRT	203.27K
22	中心筒上底板.SLDPRT	68.69K
23	中心筒下.SLDPRT	157.07K
24	中心筒下底板.SLDPRT	79.01K
25	中心筒盖板.SLDPRT	84.69K
26	中心筒盖板拉手.SLDPRT	122.19K
27	中心筒盖板支撑.SLDPRT	69.59K
28	中心筒装配体.SLDASM	198.46K
29	保温板200.SLDPRT	101.04K
30	保温砖隔板.SLDPRT	47.12K
31	出口法兰.SLDPRT	100.46K
32	吊耳.SLDPRT	87.07K
33	吊耳20tx254x127.SLDPRT	69.62K
34	吹扫法兰.SLDPRT	77.74K
35	大保法兰.SLDPRT	93.74K
36	安装底板.SLDPRT	180.58K
37	导流板.SLDPRT	249.99K
38	导流隔板.SLDPRT	71.70K
39	小保法兰.SLDPRT	90.99K
40	格栅板.SLDPRT	113.11K
41	槽钢20Ax1750.SLDPRT	68.52K
42	槽钢20Ax1850.SLDPRT	100.89K
43	槽钢20Ax1863.SLDPRT	56.26K
44	槽钢20Ax1969.SLDPRT	76.43K
45	槽钢20Ax600.SLDPRT	74.47K
46	火焰观察口焊接.SLDPRT	188.09K
47	火焰观察口盖板.SLDPRT	83.34K
48	火焰观察口装配.SLDASM	444.49K
49	炉膛内保温.SLDPRT	79.61K
50	烧嘴固定板-方形.SLDPRT	115.43K
51	热电偶1.SLDPRT	191.80K
52	燃气接头.SLDPRT	315.76K
53	燃气接头装配体0.5.SLDASM	171.75K
54	玻纤板3x40x810.SLDPRT	46.94K
55	球阀.SLDPRT	327.45K
56	蓄热砖.SLDPRT	102.29K
57	蝌蚪带固定板.SLDPRT	111.26K
58	观察口把手.SLDPRT	415.52K
59	角钢50x550.SLDPRT	77.90K
60	角钢50x600.SLDPRT	69.04K
61	角钢75x1393.SLDPRT	94.98K
62	角钢75x50x810.SLDPRT	70.66K
63	转阀支架固定件A.SLDPRT	96.52K
64	转阀支架固定件B.SLDPRT	99.89K
65	进口法兰.SLDPRT	100.21K
66	门铰链.SLDPRT	116.33K
67	隔板焊接体.SLDASM	199.19K
68	高密度石棉垫片.SLDPRT	87.87K
69	高温玻璃.SLDPRT	67.77K
