弹簧片级进模设计（CAD图纸+SW三维）_SOLIDWORKS 2015_模型图纸下载

首页

图库

工程师

弹簧片级进模设计（CAD图纸+SW三维）（ID:665069）

设备部件 / 模具类 / 弹簧片级进模设计（CAD图纸+SW三维）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16869078843714.zip	6.17M
2	J002--GHJ009--图纸.dwg	643.53K
3	J002-GHJ009.STEP	3.09M
4	10_压入式模柄A型.SLDPRT	76.51K
5	12_冲孔凸模.SLDPRT	58.25K
6	13_侧刃.SLDPRT	61.10K
7	14_承料板.SLDPRT	55.79K
8	16_浮顶销.SLDPRT	44.37K
9	18_A型导柱.SLDPRT	85.13K
10	1_下模座.SLDPRT	232.12K
11	20_圆柱头卸料螺钉.SLDPRT	67.78K
12	21_弹簧.SLDPRT	288.44K
13	22_A型导套.SLDPRT	152.83K
14	23_弯曲凸模1.SLDPRT	49.44K
15	26_弯曲凸模2.SLDPRT	49.03K
16	2_凹模.SLDPRT	210.07K
17	3_卸料板.SLDPRT	127.45K
18	4_凸模固定板.SLDPRT	185.11K
19	5_垫板.SLDPRT	76.08K
20	6_上模座.SLDPRT	171.97K
21	8_导正销.SLDPRT	50.57K
22	B18.3.1M-8x1.25x45HexSHCS--28NHX.sldprt	93.99K
23	B18.3.1M-8x1.25x50HexSHCS--28NHX.sldprt	150.61K
24	B18.3.5M-8x1.25x16SocketFCHS--16N.sldprt	129.34K
25	B18.3.6M-M6x1.0x6HexSocketFlatPt.SS--N.sldprt	128.45K
26	B18.6.7M-M6x1.0x8SlottedPHMS--8N.sldprt	129.28K
27	GB_CONNECTING_PIECE_PIN_DP8X50.sldprt	92.80K
28	J002-GHJ009.SLDASM	894.14K
29	切断凸模.SLDPRT	59.48K
30	切边凸模1.SLDPRT	57.72K
31	切边凸模2.SLDPRT	58.72K
32	导料板.SLDPRT	125.86K
33	工件.SLDPRT	79.02K
34	弹簧.SLDPRT	298.52K

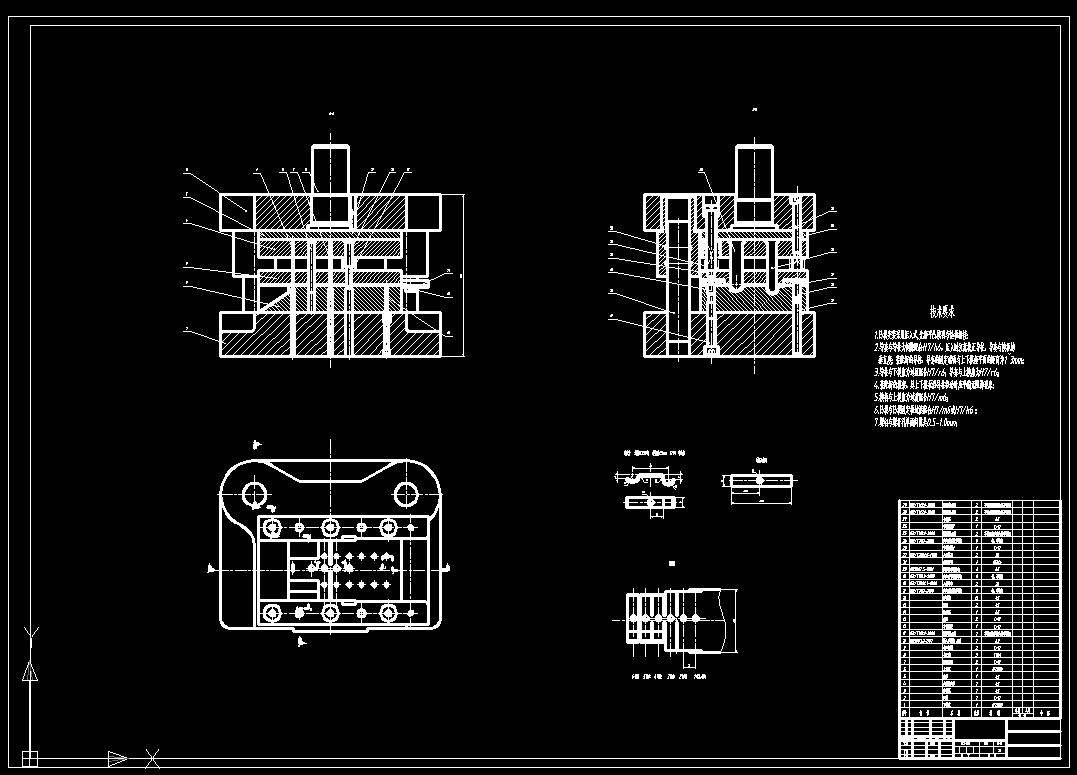

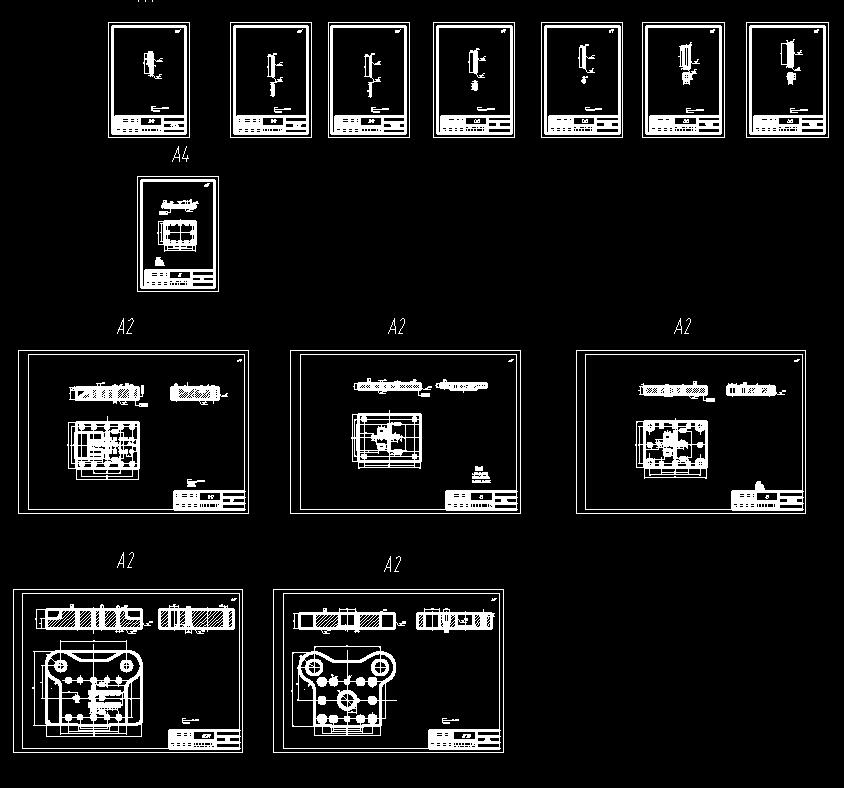

35	CAD装配图.jpg	96.62K

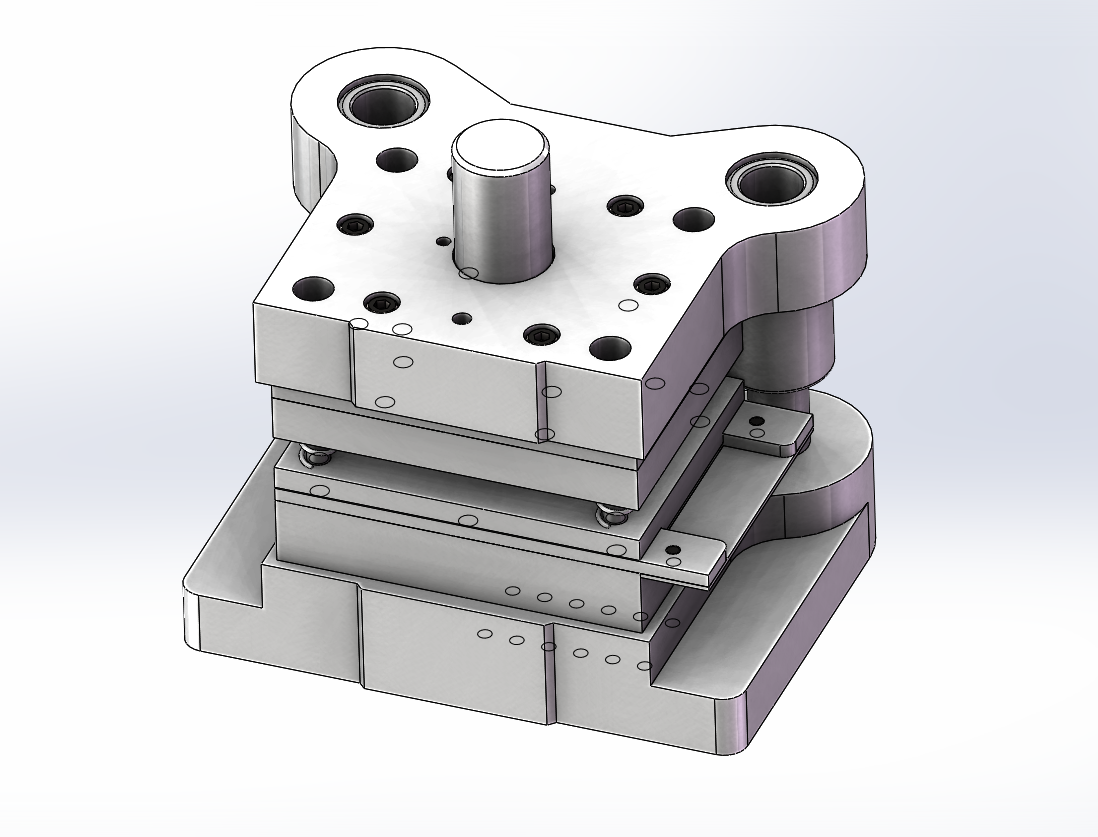

36	三维图.png	431.42K

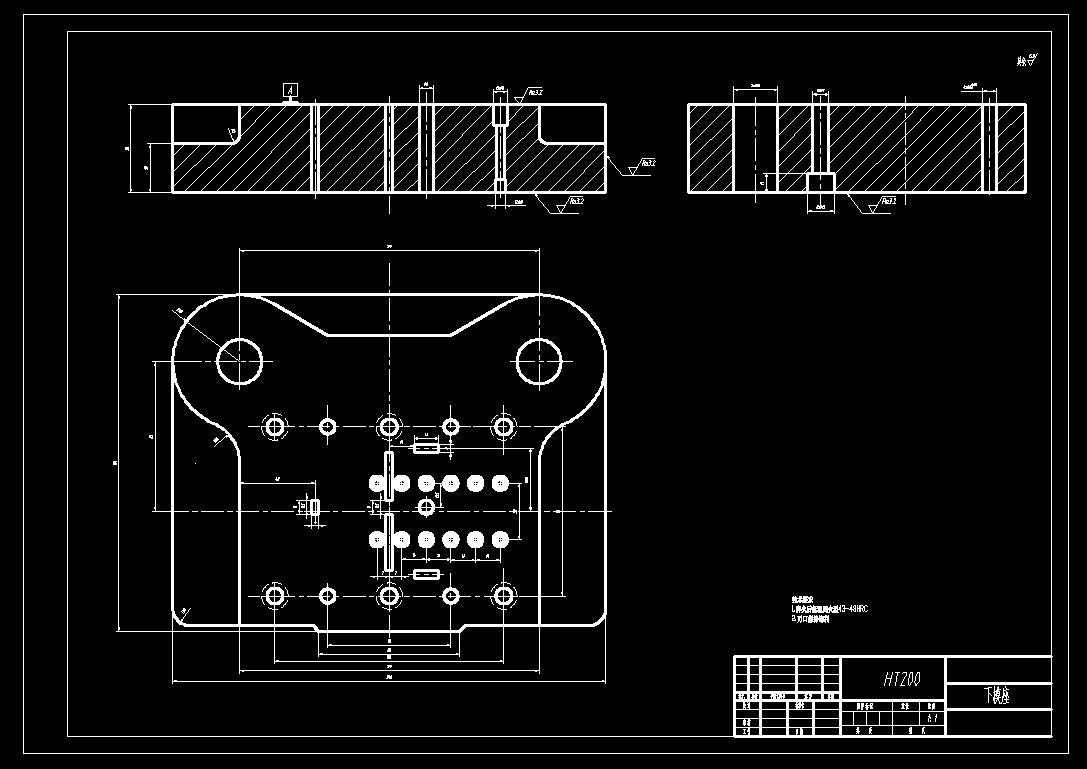

37	下模座.jpg	84.19K

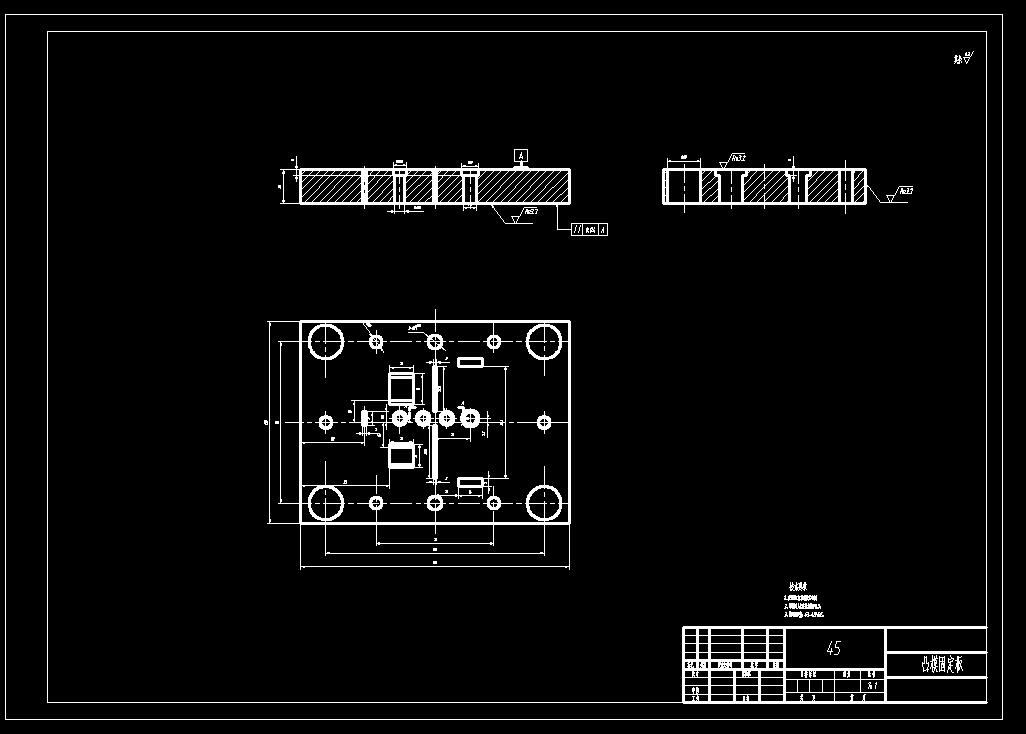

38	凸模.jpg	28.22K
39	凸模固定板.jpg	50.41K

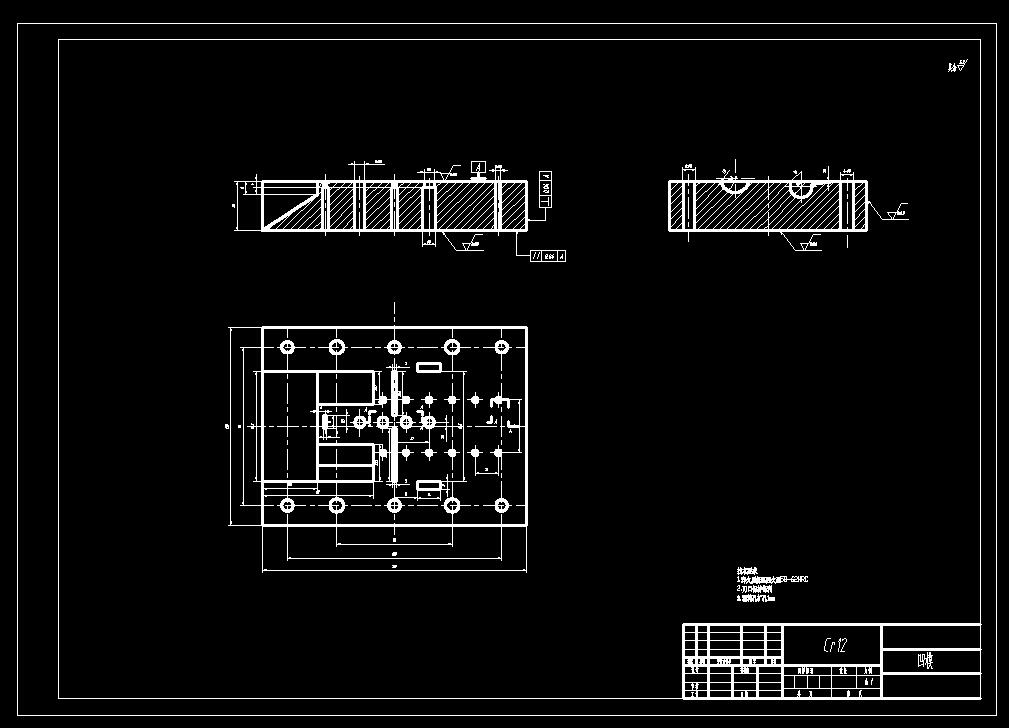

40	凹模.jpg	55.82K

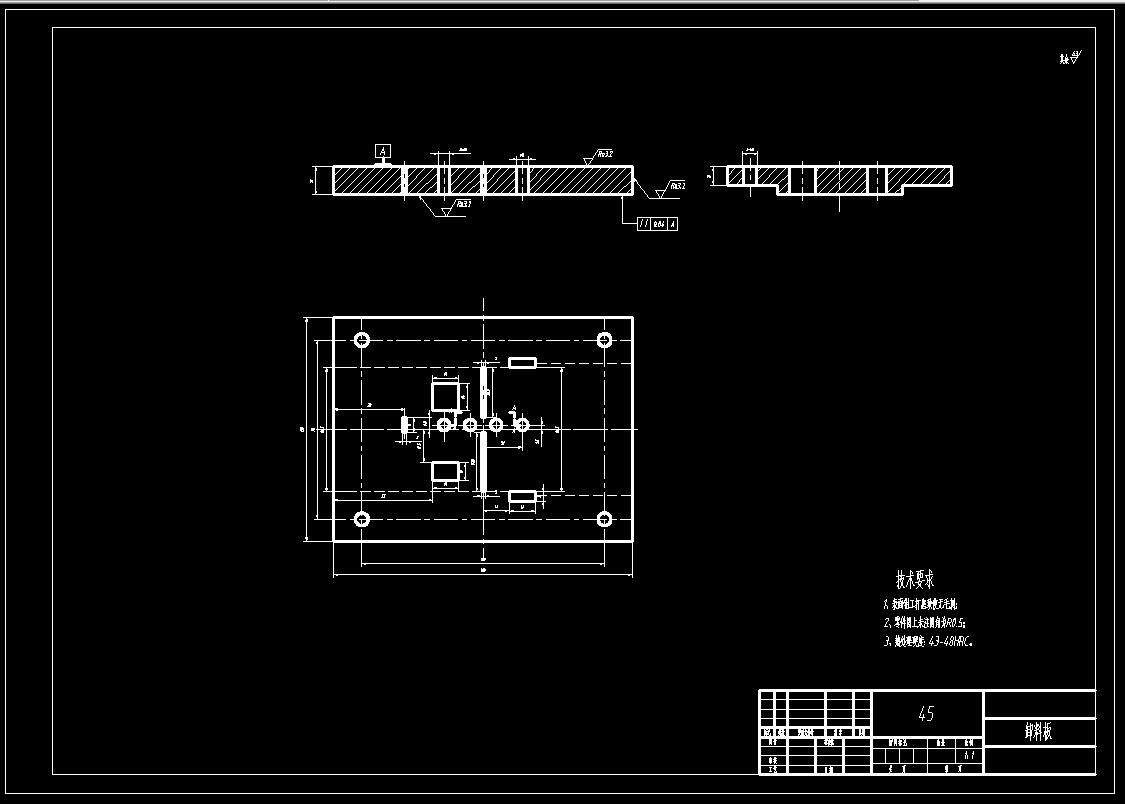

41	卸料板.jpg	54.72K
42	工件三维图.jpg	30.44K
43	工件图.jpg	28.84K

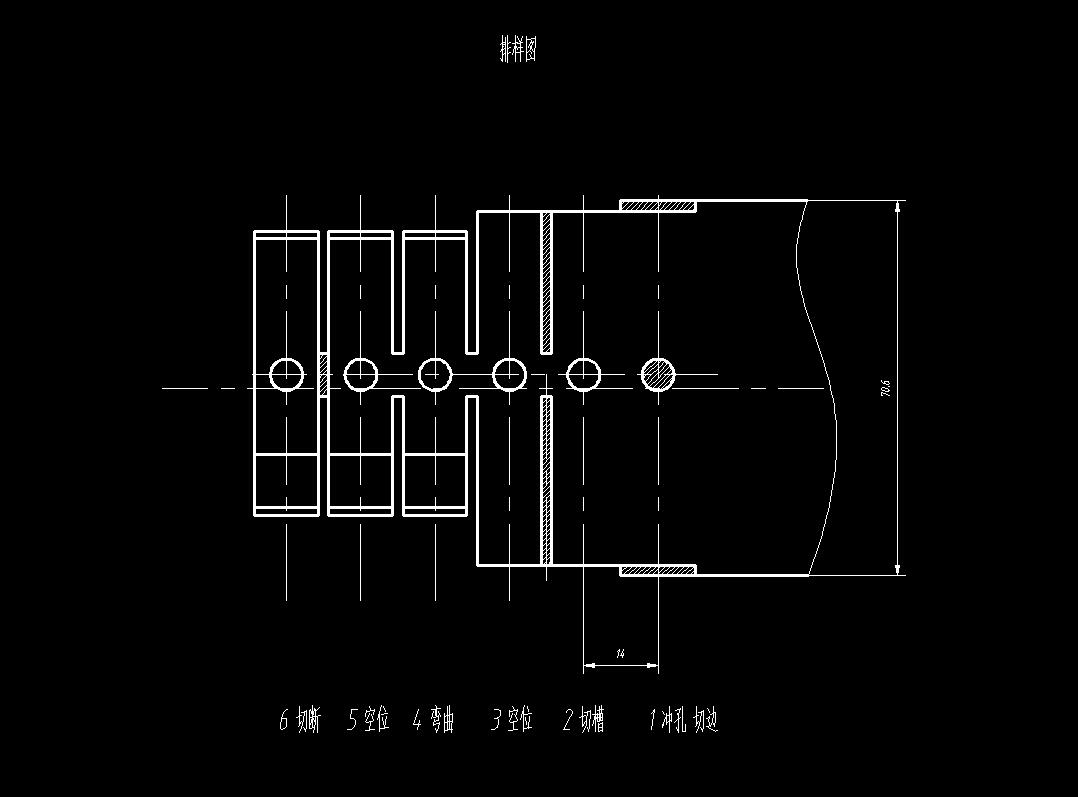

44	排样图.jpg	36.19K

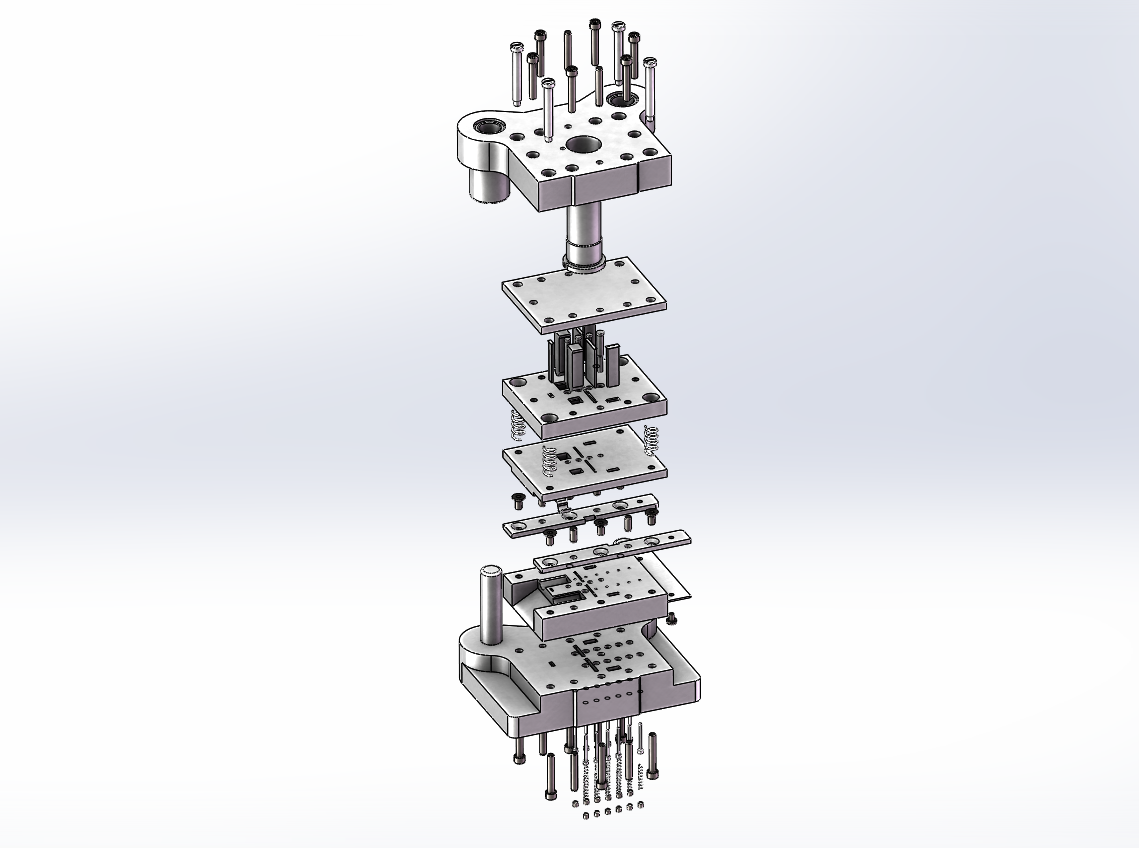

45	爆炸图.png	240.87K

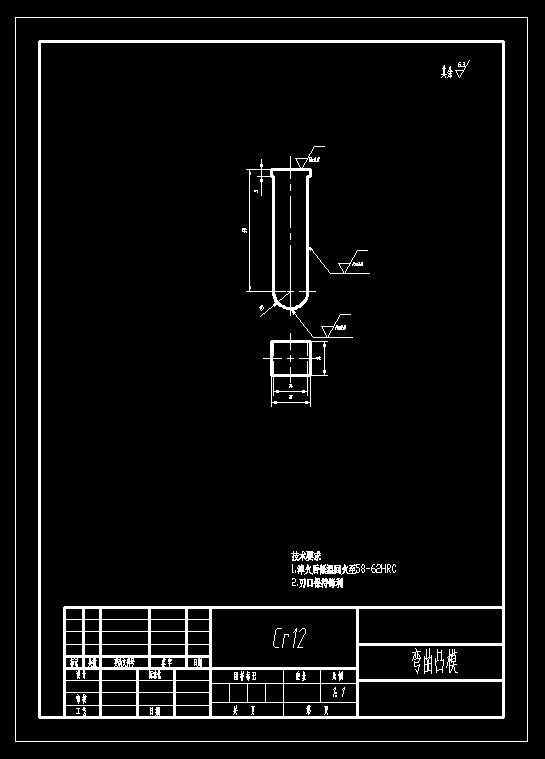

46	零件图.jpg	65.17K

此图纸下载需要120金币

立即下载

发布者

机械师

创作: 1291

粉丝: 60

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：step,sldprt,sldasm

文件大小：6.32M

所需金币：120

上传时间：2023-06-16 17:31:26

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2015

标签

弹簧片

级进模

模具

冲压

连续模

图纸简介

弹簧片级进模设计（CAD图纸+SW三维）弹簧片材料Q235钢厚度为1.5mm IT14 中批量 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；
