非标件钻孔攻丝机（ID:679104）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16891430721601.zip | 23.26M |
| 2 | FHMD128RZGJ-ASM装配体.STEP | 18.24M |
| 3 | FHMD128RZGJ-74动力头攻丝装配体.SLDASM | 4.32M |
| 4 | FHMD128RZGJ-92动力头钻孔装配体.SLDASM | 2.97M |
| 5 | FHMD128RZGJ-ASM装配体.SLDASM | 3.86M |
| 6 | FHMD128RZGJ-台面.SLDPRT | 84.29K |
| 7 | FHMD128RZGJ-手指.SLDPRT | 133.37K |
| 8 | FHMD128RZGJ-料仓.SLDPRT | 94.97K |
| 9 | FHMD128RZGJ-机架.SLDPRT | 358.02K |
| 10 | FHMD128RZGJ-滑道装配体.SLDASM | 582.43K |
| 11 | FHMD128RZGJ-物料传送装配体.SLDASM | 5.87M |
| 12 | HFZ16_CL__DMSH-2_.SLDASM | 457.66K |
| 13 | MA32x100SCMFA_0___.SLDASM | 491.27K |
| 14 | 非标件128R.SLDPRT | 272.03K |
此图纸下载需要88金币
立即下载
发布者
xx123458xx
创作: 53
粉丝: 5
加入时间：2022-12-22
模型信息
图纸ID：679104
图纸格式：step,sldasm,sldprt
文件大小：23.82M
所需金币：88
上传时间：2023-07-12 14:24:42
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2021
标签
图纸简介

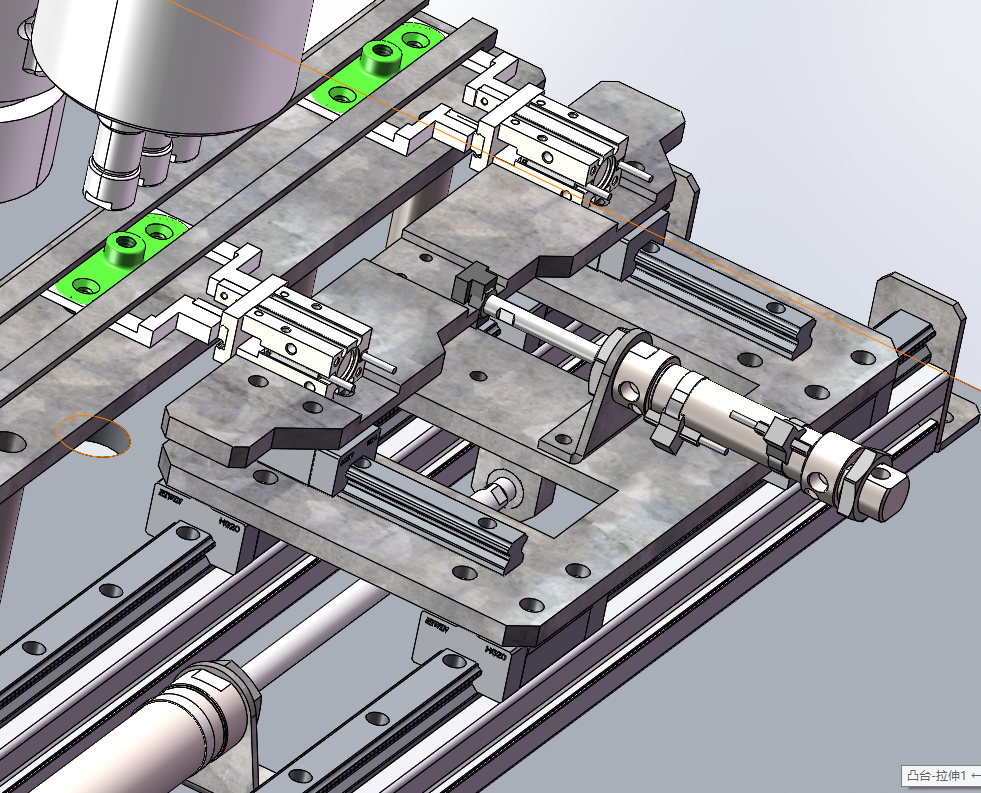

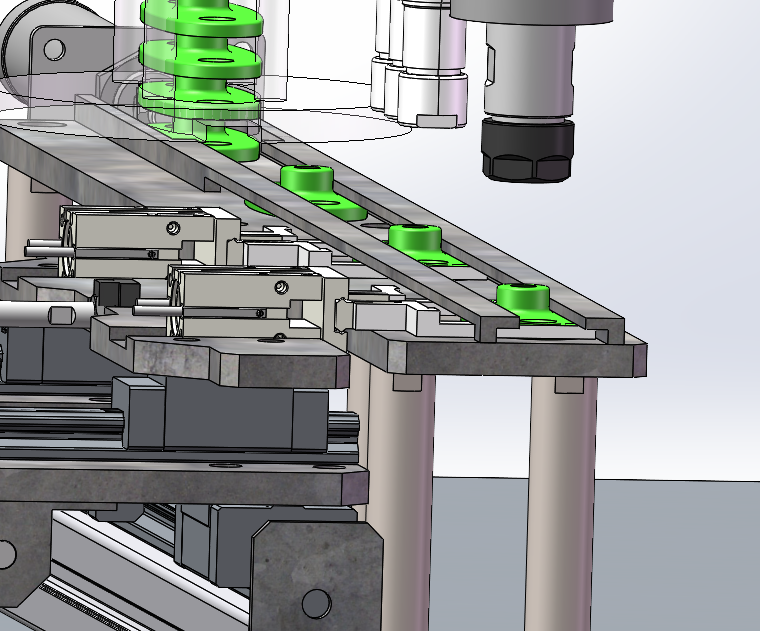

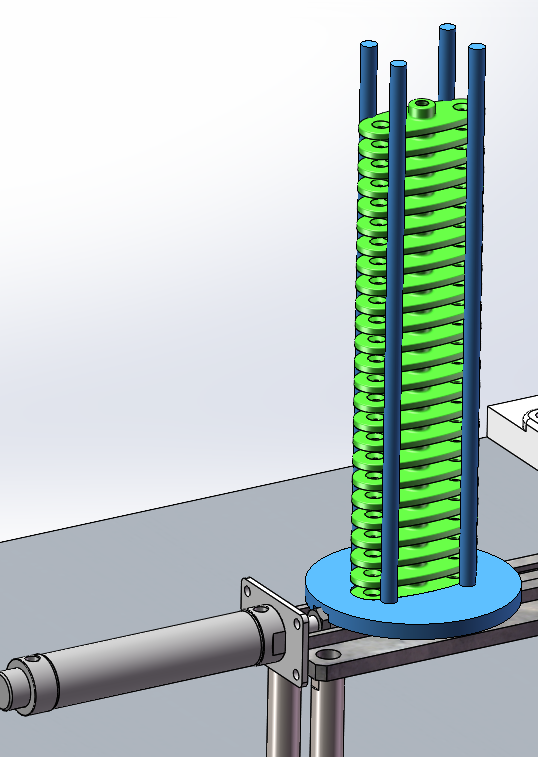

该设备针对图片上绿色形状零件进行钻孔攻丝，工件从料仓下落，通过气缸将工件送到等待工位，然后有移送结构实现工件在钻孔和攻丝两个工位的移动。下料则是由后一工件顺次推出，该结构属于钻孔攻丝的经典结构，有一定的参考价值。
