圆弧顶静音箱2450（ID:702281）

机械设备 / 非标机械 / 圆弧顶静音箱2450

©原创

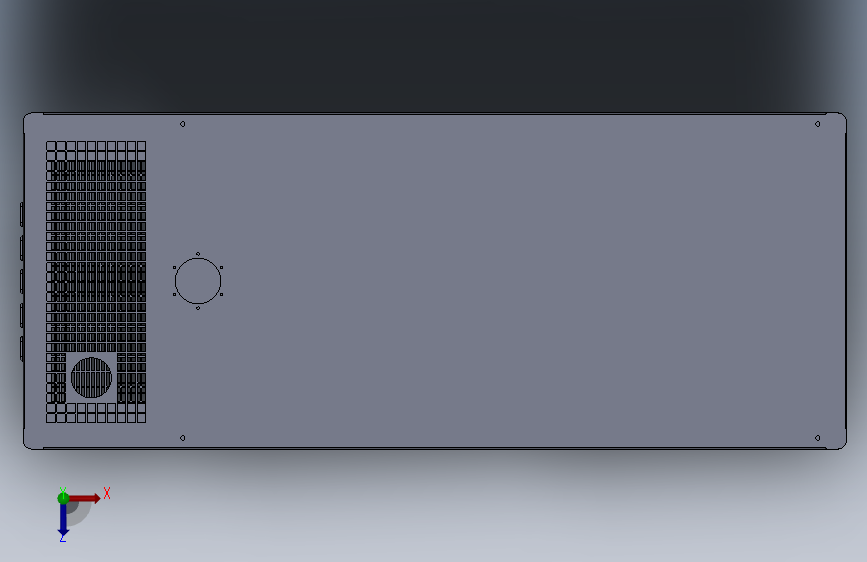

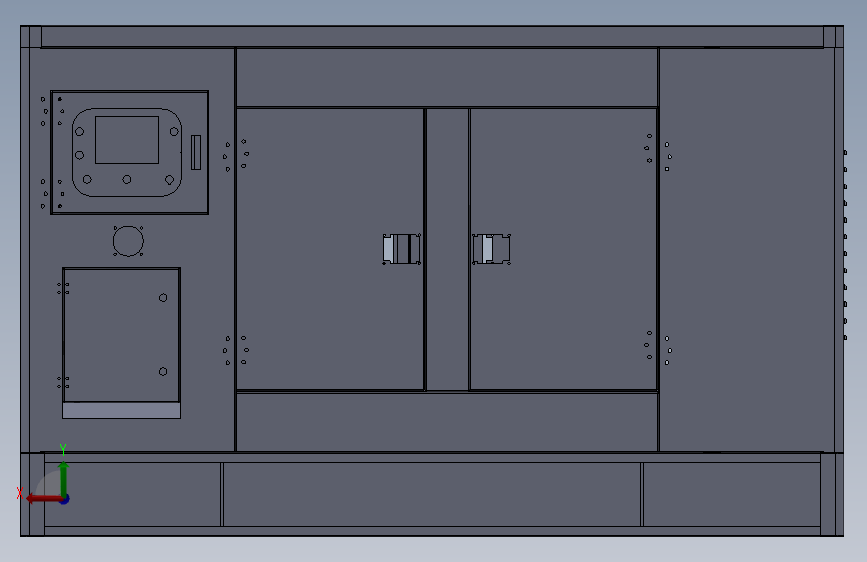

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16928595388673.rar	27.29M
2	50KW--控制盒-1.SLDPRT	439.69K
3	50KW圆弧式.bak	2.82M
4	50KW圆弧式.dwg	2.99M
5	50KW圆弧式静音-中间立柱.DXF	32.16K
6	50KW圆弧式静音-控制箱固定板.dwg	58.00K
7	50KW圆弧式静音-控制箱固定板.DXF	27.50K
8	50KW圆弧式静音-补充.dwg	46.03K
9	50KW圆弧式静音-观察窗.DXF	30.82K
10	50KW圆弧式静音-门.dwg	53.78K
11	50KW圆弧式静音.SLDPRT	14.29M
12	50KW圆弧式静音000.DXF	23.49K
13	50KW圆弧式静音箱.SLDPRT	8.73M
14	50KW圆弧式静音箱111.SLDPRT	14B
15	50KW圆弧式静音箱底座-1.DXF	32.06K
16	50KW圆弧式静音箱底座-2.DXF	22.60K
17	50KW圆弧式静音箱底座-3.DXF	22.57K
18	50KW圆弧式静音箱底座.SLDPRT	3.55M
19	50KW圆弧式静音箱底座漏板.dwg	48.03K
20	50KW圆弧式静音箱底架.SLDPRT	7.69M
21	50KW圆弧静音箱220mm底座横梁.dwg	47.03K
22	50圆弧底架.dwg	45.19K
23	50静音箱-小门-.SLDPRT	303.55K
24	50静音箱-门.SLDPRT	303.05K
25	平板型式108-水箱端立柱.DXF	216.23K
26	平板型式30-水箱端立柱.DXF	38.71K
27	平板型式38-电机端立柱2.DXF	151.63K
28	平板型式45-电机端立柱1.DXF	46.38K
29	平板型式69-上横梁.DXF	26.03K
30	平板型式69上横梁1260.DXF	26.02K
31	平板型式69下横梁1260.DXF	27.75K
32	平板型式69下横梁1360.DXF	27.75K
33	潍柴WP66机组静音箱.SLDASM	2.33M

此图纸下载需要200金币

立即下载

发布者

134****5199

创作: 12

粉丝: 1

加入时间：2023-08-21

私信

关注

模型信息

图纸格式：sldprt,dwg,dxf,sldasm

文件大小：27.94M

所需金币：200

上传时间：2023-08-24 14:45:44

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

发电

静音

环保

噪音

图纸简介

1、2450柴油发电机组静音箱，箱体整体结构为拼接式，组装简单，运输成本低廉，板材厚度1.4mm，确保其整体强度。 2、防护箱体有良好的进风口、排风通道，确保机组工作于适宜的环境温度。 3、专用降噪消声材料，吸音棉厚度4cm，极大程度抑制机器噪音。 4、箱体消声室与机组分开，最大限度消减排气噪音的同时将发热源和机组分开。 5、箱体内机组的布置充分考虑检修空间，箱体两侧开有侧门，可经该门完成机组及相关设备检修。 6、外壳根据客户要求喷涂相应的颜色及图案，确保外形美观。 7、底座材料为折弯板，底部带独立吊点，可整体吊装。底座带独立油箱，根据机组型号配备8-12h对应油箱容量。确保正常
