柴油发电机单缸静音箱（ID:704755）

电力仪表 / 电力设备 / 柴油发电机单缸静音箱

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16930338694710.rar	6.97M
2	plot.log	375B
3	中间立柱-平顶.SLDPRT	155.61K
4	前后下横梁-平顶.SLDPRT	191.16K
5	单缸机静音箱.SLDASM	662.03K
6	图纸.bak	382.25K
7	图纸.dwg	382.25K
8	左前立柱-副本-平顶.SLDPRT	703.53K
9	左右下横梁-平顶.SLDPRT	399.50K
10	底架.SLDPRT	600.92K
11	开关门.SLDPRT	364.50K
12	新.bak	785.53K
13	新.dwg	569.25K
14	百叶窗-平顶.SLDPRT	361.45K
15	立柱右-平顶.SLDPRT	423.50K
16	镜向前后下横梁-平顶.SLDPRT	138.03K
17	镜向左前立柱-副本-平顶.SLDPRT	227.68K
18	镜向镜向左前立柱-副本-平顶.SLDPRT	163.90K
19	门-平顶.SLDPRT	370.49K
20	静音箱平顶.SLDASM	575.53K
21	静音箱平顶.STEP	3.31M
22	顶盖--平顶.SLDPRT	401.31K

此图纸下载需要100金币

立即下载

发布者

134****5199

创作: 12

粉丝: 1

加入时间：2023-08-21

私信

关注

模型信息

图纸格式：sldprt,sldasm,dwg,step

文件大小：7.14M

所需金币：100

上传时间：2023-08-26 15:11:10

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

静音箱

单缸柴油机

图纸简介

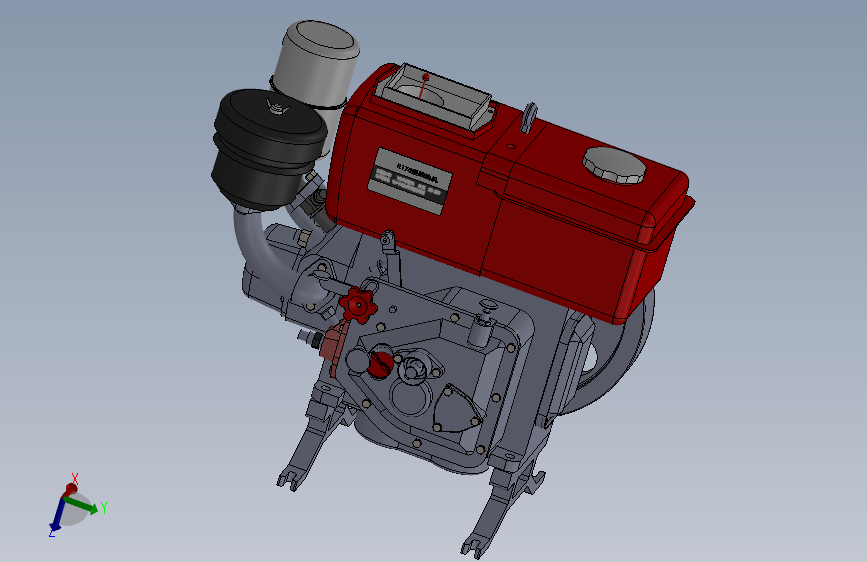

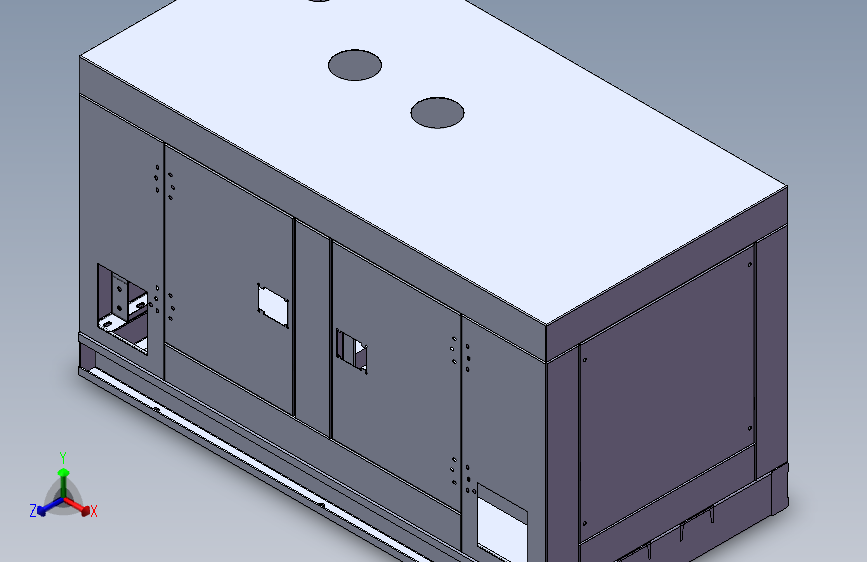

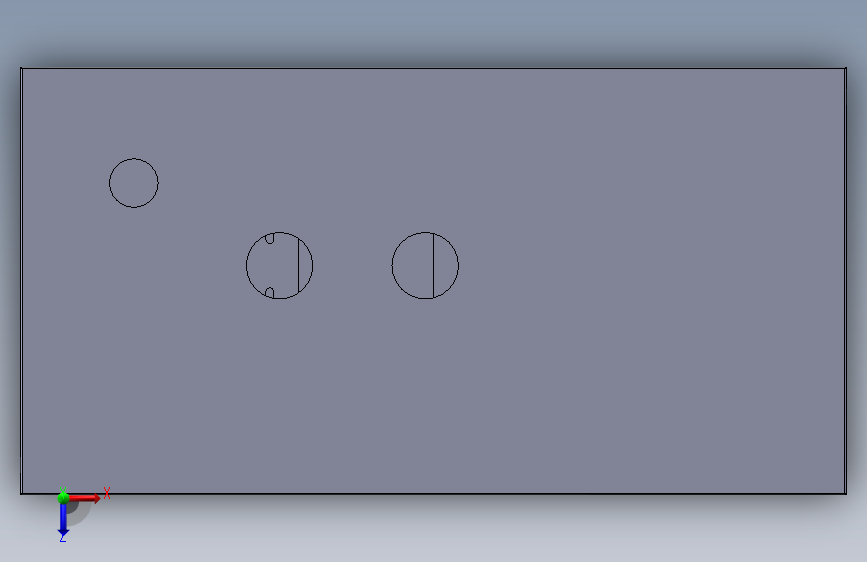

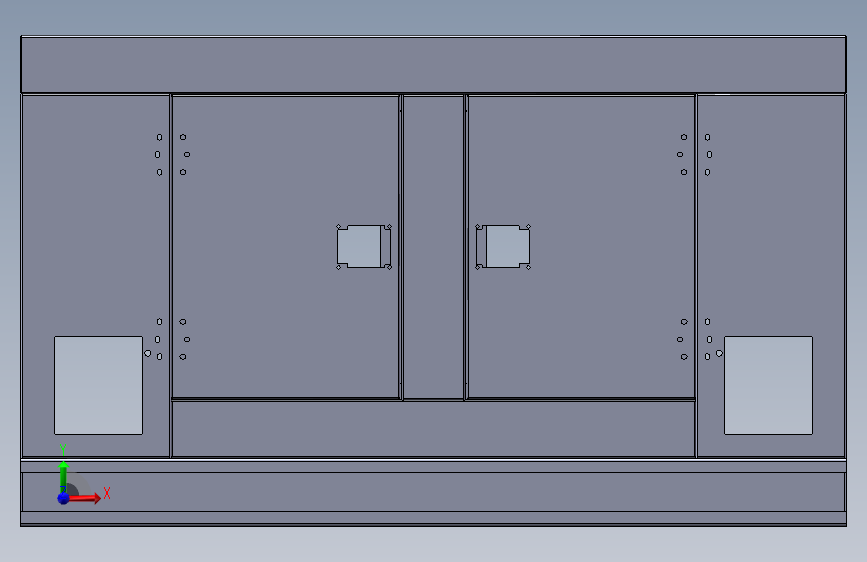

1、单缸柴油发电机组静音箱，箱体整体结构为拼接式，组装简单，运输成本低廉，板材厚度1.4mm，确保其整体强度。 2、防护箱体有良好的进风口、排风通道，确保机组工作于适宜的环境温度。 3、专用降噪消声材料，吸音棉厚度4cm，极大程度抑制机器噪音。 4、箱体消声室与机组分开，最大限度消减排气噪音的同时将发热源和机组分开。 5、箱体内机组的布置充分考虑检修空间，箱体两侧开有侧门，可经该门完成机组及相关设备检修。 6、外壳根据客户要求喷涂相应的颜色及图案，确保外形美观。 7、底座材料为折弯板，底部带独立吊点，可整体吊装。底座带独立油箱，根据机组型号配备8-12h对应油箱容量。确保正
