圆筒件落料拉深冲孔模（CAD图+UG三维）（ID:729023）

设备部件 / 模具类 / 圆筒件落料拉深冲孔模（CAD图+UG三维）

©原创

平面图

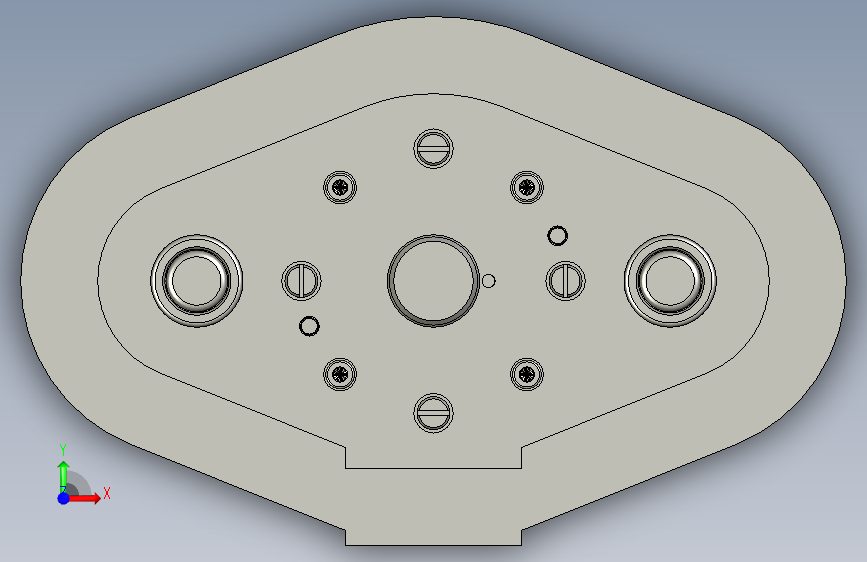

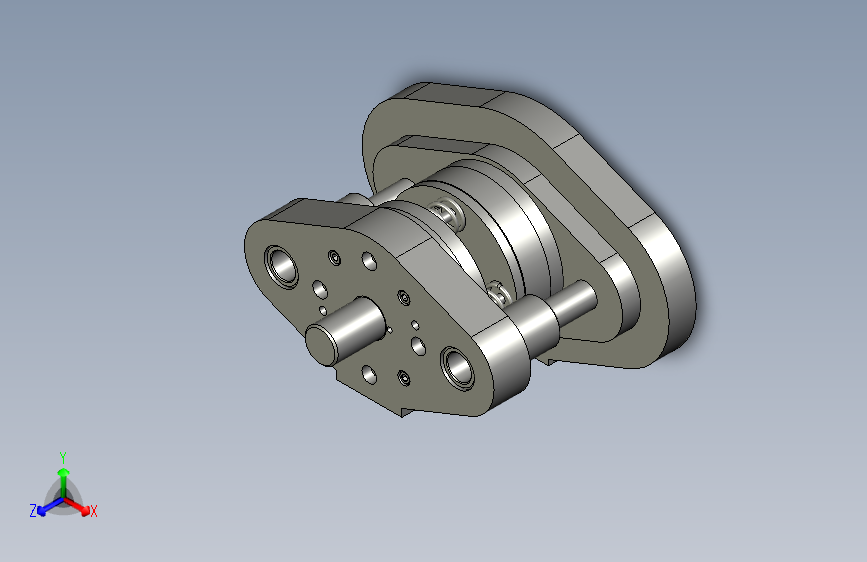

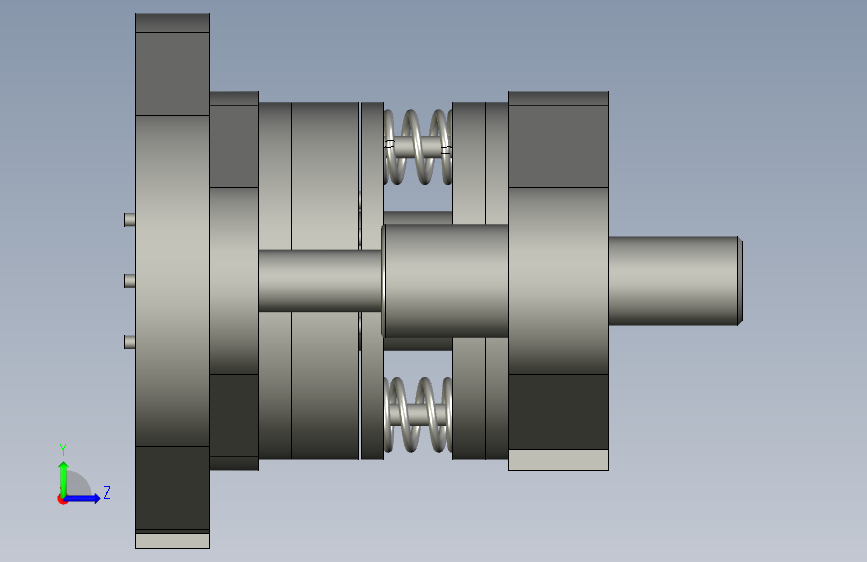

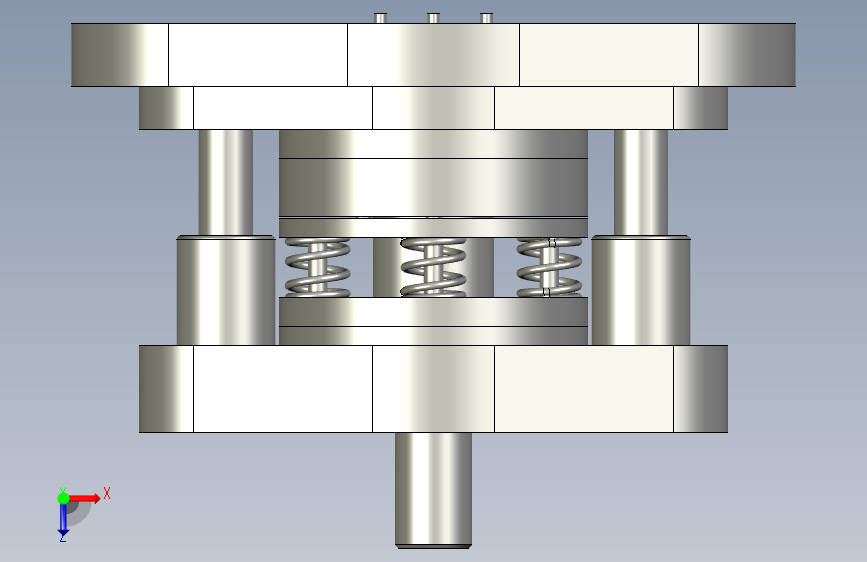

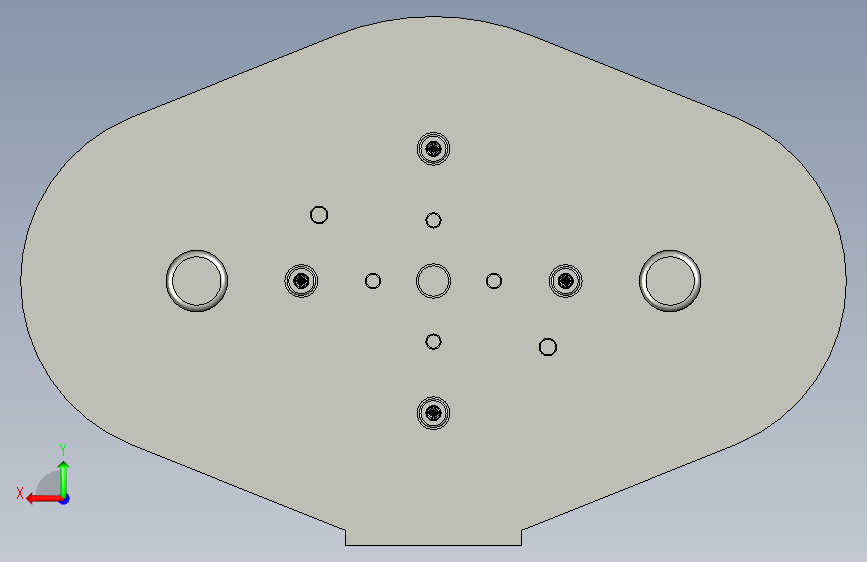

3D视图

文件列表

#	文件名称	文件大小
1	16955668344104.rar	2.52M
2	J065-A.stp	843.57K

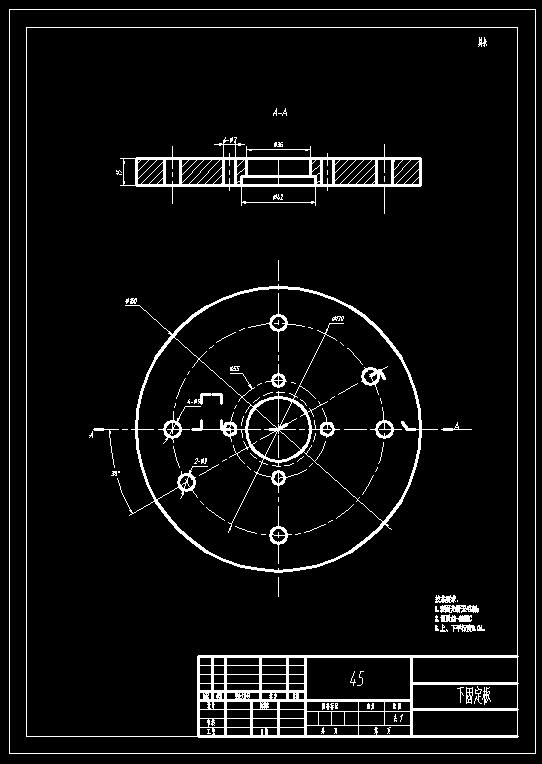

3	落料拉深冲孔.dwg	389.00K
4	10_tanhuang.prt	342.50K
5	11_daotao.prt	170.50K
6	12_S_gudingban.prt	210.50K
7	14_dianban.prt	147.00K
8	15_LLLS_tuaomo.prt	151.50K
9	16_tumo_GDB.prt	140.50K
10	17_mobin.prt	183.50K
11	1_X_mozuo.prt	297.00K
12	1_X_mozuo2.prt	297.00K
13	21_CK_tumo.prt	130.50K
14	23_tuiban.prt	140.50K
15	24_LLSL_tuaomo.prt	149.00K
16	25_dingkuai.prt	139.00K
17	2_daozu.prt	142.50K
18	4_X_gudingban.prt	181.50K
19	5_dinggan.prt	131.50K
20	6_aomo.prt	224.00K
21	7_daoliaoxiao.prt	140.50K
22	8_xieliaoban.prt	181.50K
23	9_xieliao_LD.prt	186.00K
24	GB-T119.1-20008x55.prt	210.50K
25	GB-T119.1-20008x70.prt	210.50K
26	GB-T70.1-2000M8x55.prt	296.50K
27	GB-T70.1-2000M8x70.prt	296.00K
28	gongjian.prt	177.00K
29	J065-A-SM.prt	232.50K
30	J065-A-XM.prt	213.50K
31	J065-A.prt	215.00K

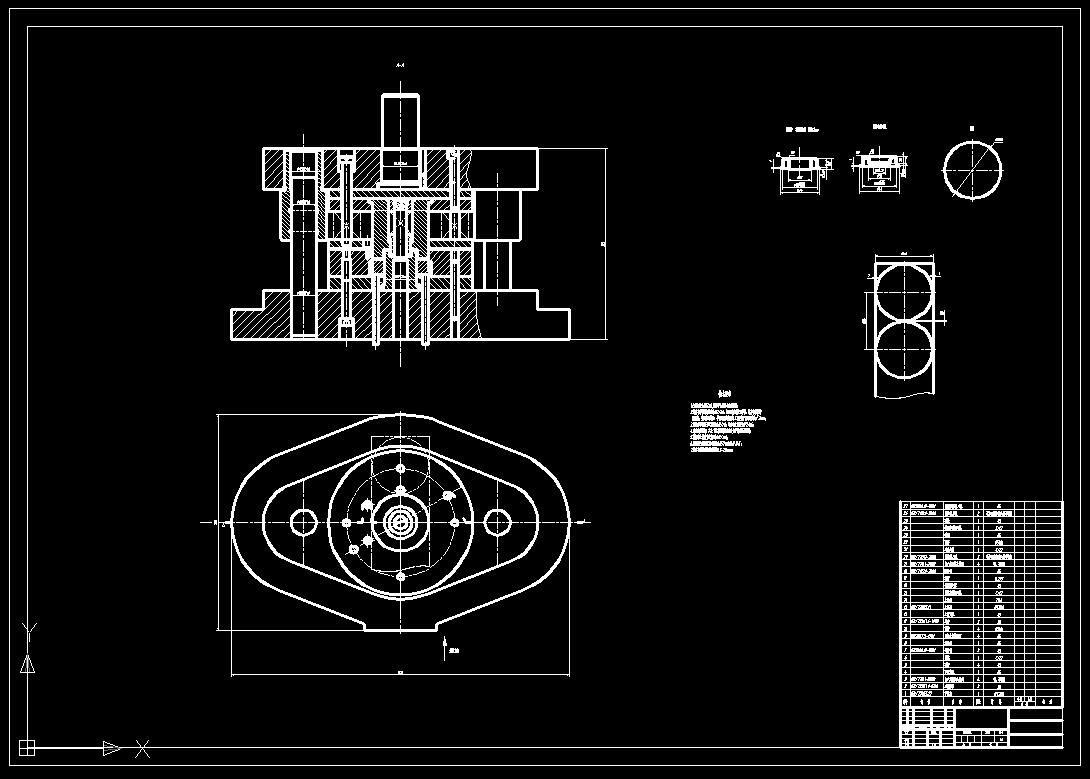

32	CAD装配图.jpg	87.65K

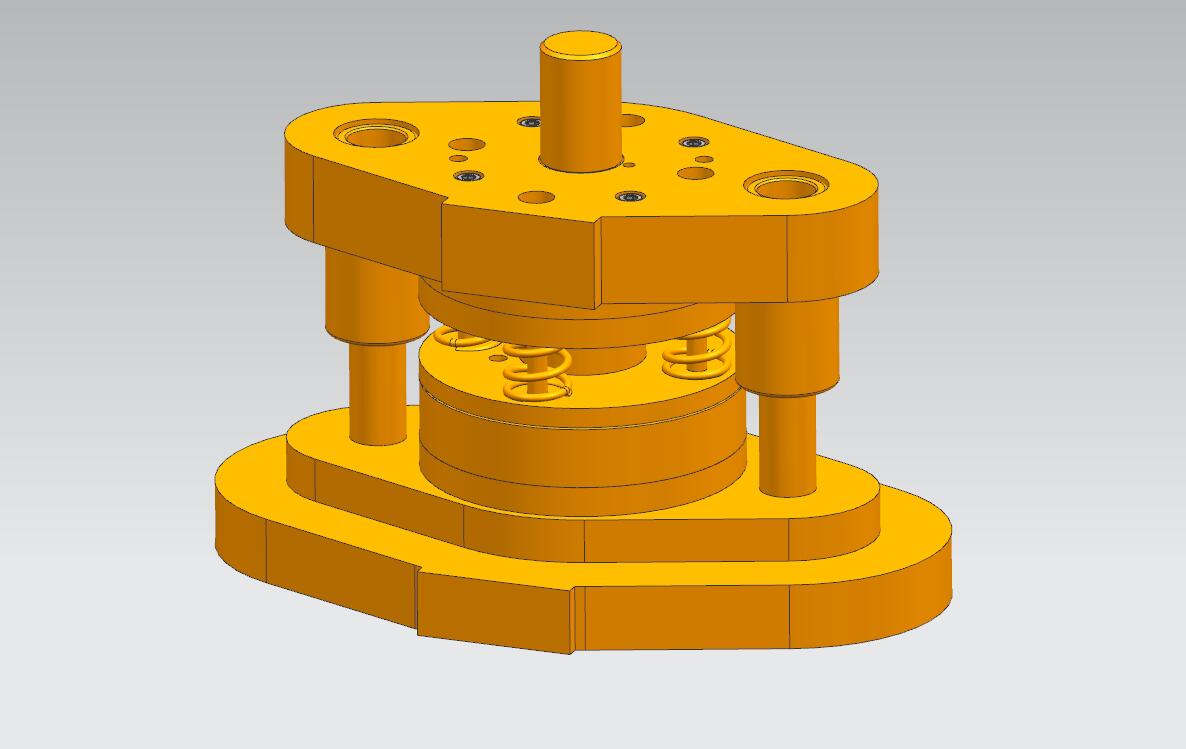

33	三维装配图.jpg	44.84K
34	上固定板.jpg	45.11K

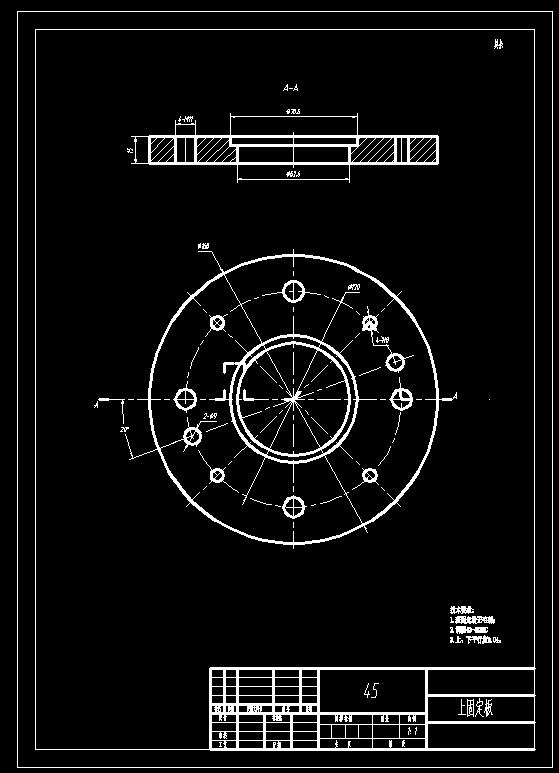

35	下固定板.jpg	42.19K

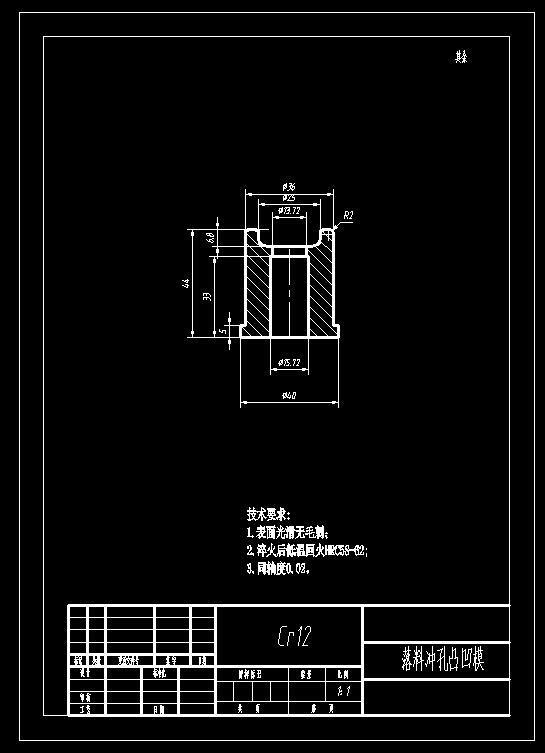

36	凸凹模.jpg	30.65K
37	凹模.jpg	45.73K

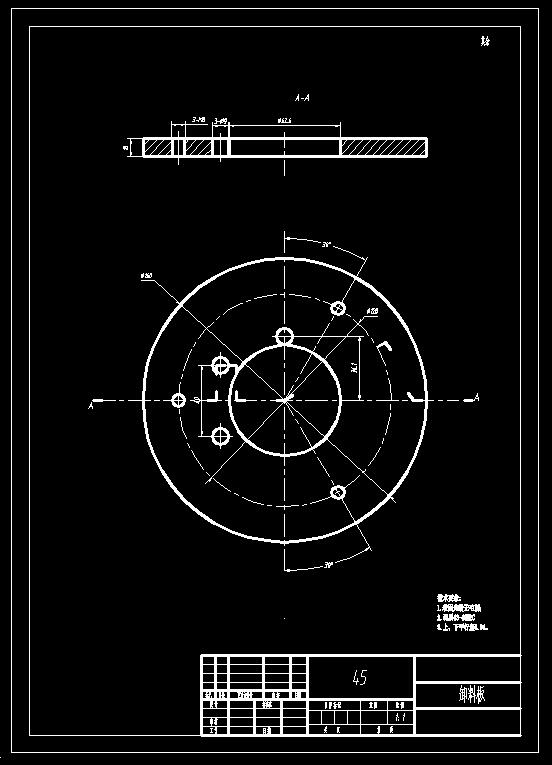

38	卸料板.jpg	41.48K

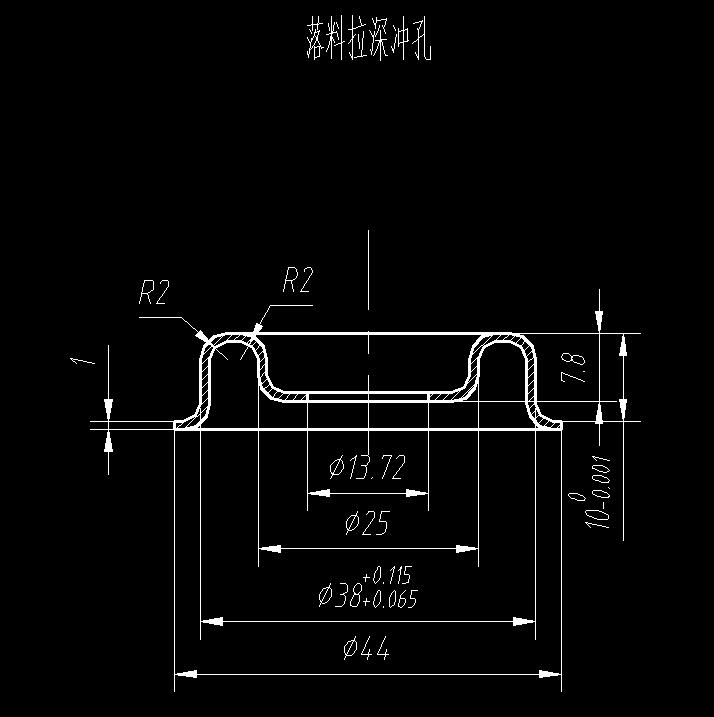

39	工件图.jpg	27.73K

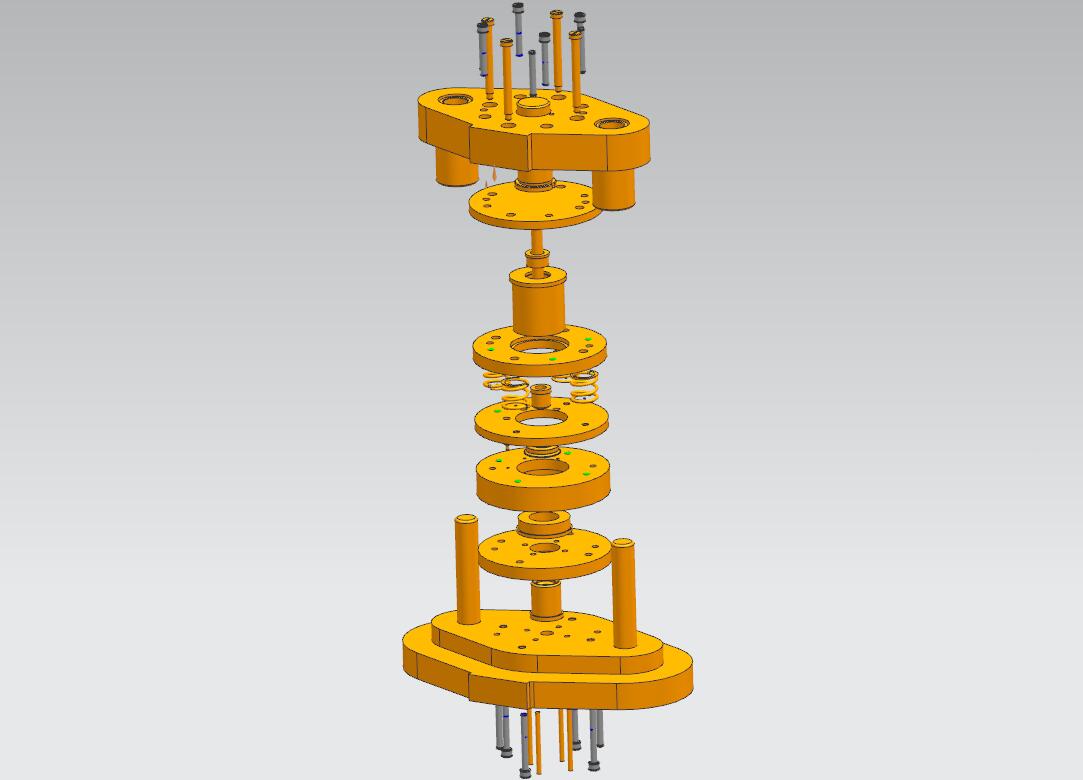

40	爆炸图.jpg	37.42K

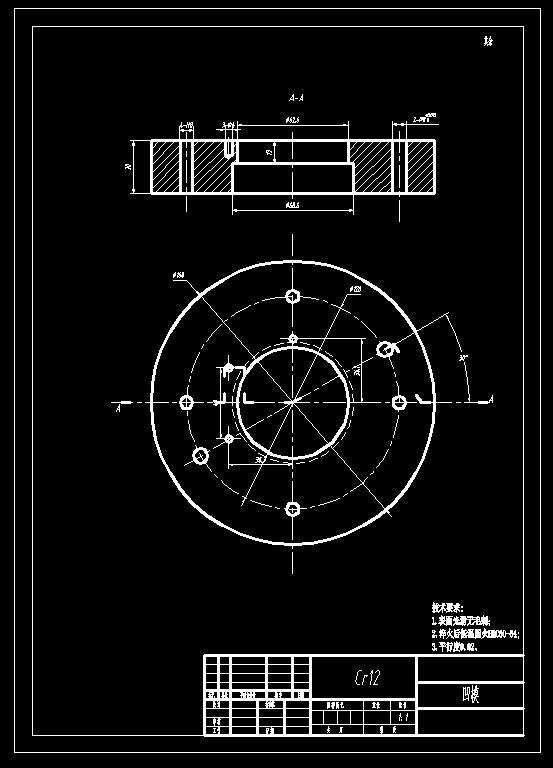

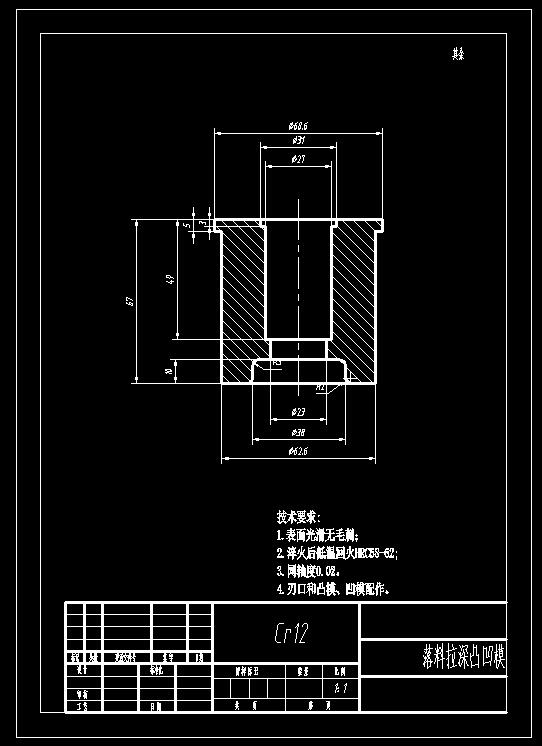

41	落料拉深凹模.jpg	40.72K

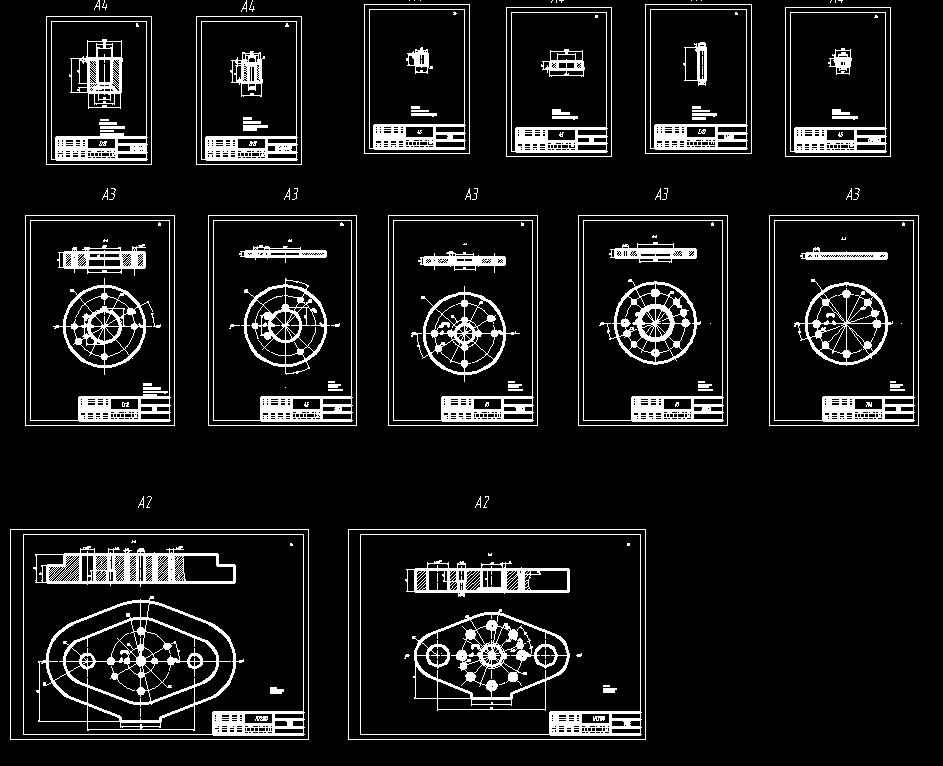

42	零件图.jpg	92.71K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1295

粉丝: 60

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：stp,dwg,prt

文件大小：2.58M

所需金币：80

上传时间：2023-09-24 22:47:17

是否可编辑：可修改，包括参数

版本：STEP

标签

圆筒件

模具

冲压

落料拉深

图纸简介

圆筒件落料拉深冲孔模（CAD图+UG三维）材料08钢厚度1mm 1.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；2.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；3.模柄与上模座为过渡配合H7/m6；4.凸模与凸模固定板过渡配合H7/m6或H7/k6 ；5.螺钉与螺杆孔单面间隙是0.5-1.0mm；
