隔音门窗展示柜（ID:879237）

建筑设施 / 商务服务 / 隔音门窗展示柜

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17042520285986.zip	10.66M
2	18.5寸屏.SLDPRT	85.18K
3	2.5inch轮子板.SLDPRT	114.58K
4	2.5寸万向轮.SLDPRT	237.52K
5	上固定条.SLDPRT	79.42K
6	上固定条LONG.SLDPRT	79.68K
7	上面板.SLDPRT	140.27K
8	下面板.SLDPRT	162.06K
9	下面板装配.SLDASM	289.54K
10	中控侧板.SLDPRT	132.29K
11	中控板.SLDPRT	408.58K
12	中控盒子焊接.SLDASM	88.42K
13	侧盖-活动-M-副本.SLDPRT	370.88K
14	内R26扇形.SLDPRT	251.68K
15	内胆侧板.SLDPRT	235.84K
16	内胆底板.SLDPRT	129.03K
17	内胆焊接.SLDASM	186.24K
18	内胆顶板.SLDPRT	199.28K
19	加强筋-2068.SLDPRT	101.87K
20	加强筋-490.SLDPRT	236.32K
21	后盖-活动-M.SLDPRT	336.25K
22	屏固定支架焊接.SLDPRT	202.65K
23	屏安装条子.SLDPRT	201.15K
24	底.SLDPRT	662.75K
25	总装.SLDASM	524.09K
26	总装配.SLDASM	862.96K
27	玻璃598X886.SLDPRT	60.45K
28	箱体L侧.SLDPRT	982.83K
29	箱体R侧.SLDPRT	890.23K
30	箱体焊接.SLDASM	383.90K
31	边角R.SLDPRT	126.36K
32	隔板a.SLDPRT	242.52K
33	隔板b.SLDPRT	263.09K
34	隔板c.SLDPRT	154.29K
35	隔梁.SLDPRT	309.48K
36	面板-R.SLDPRT	734.99K
37	音响座.SLDPRT	349.78K
38	顶.SLDPRT	409.01K

此图纸下载需要80金币

立即下载

发布者

秋刀鱼

创作: 108

粉丝: 6

加入时间：2023-11-23

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：10.91M

所需金币：80

上传时间：2024-01-03 11:20:30

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

图纸简介

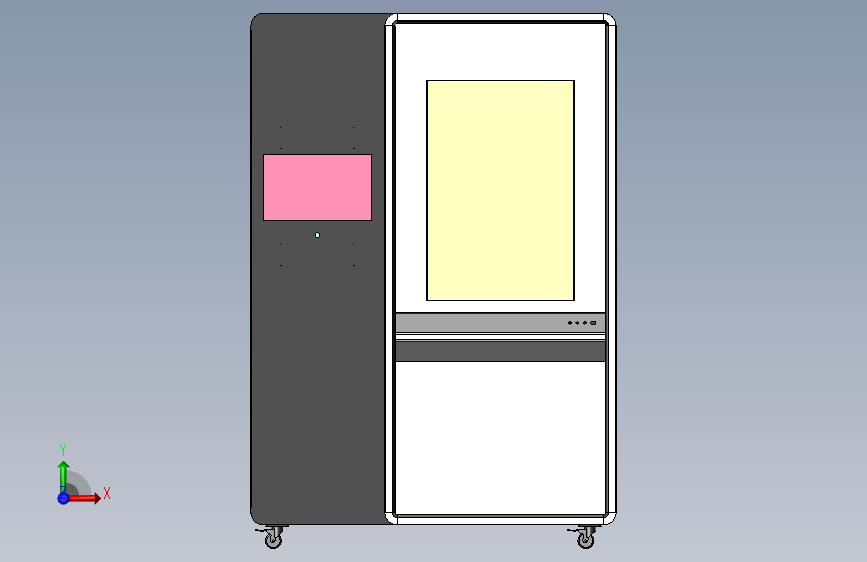

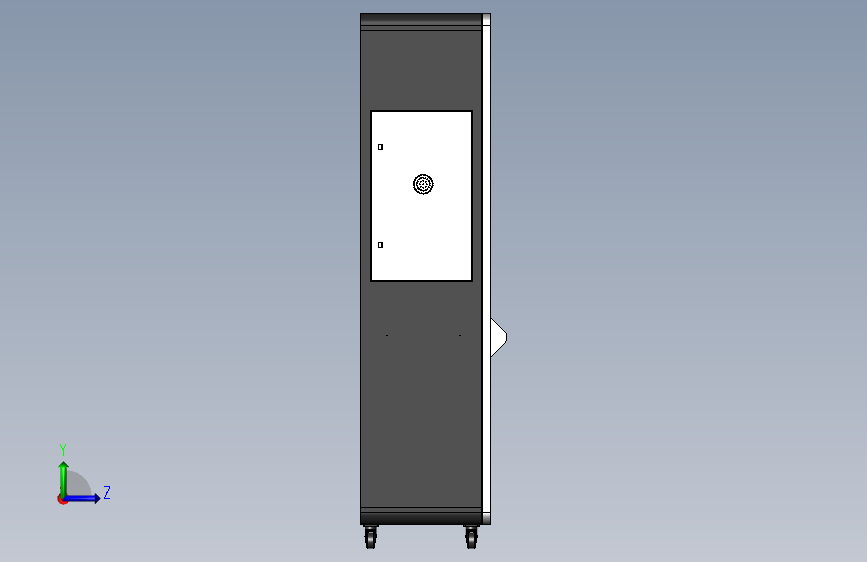

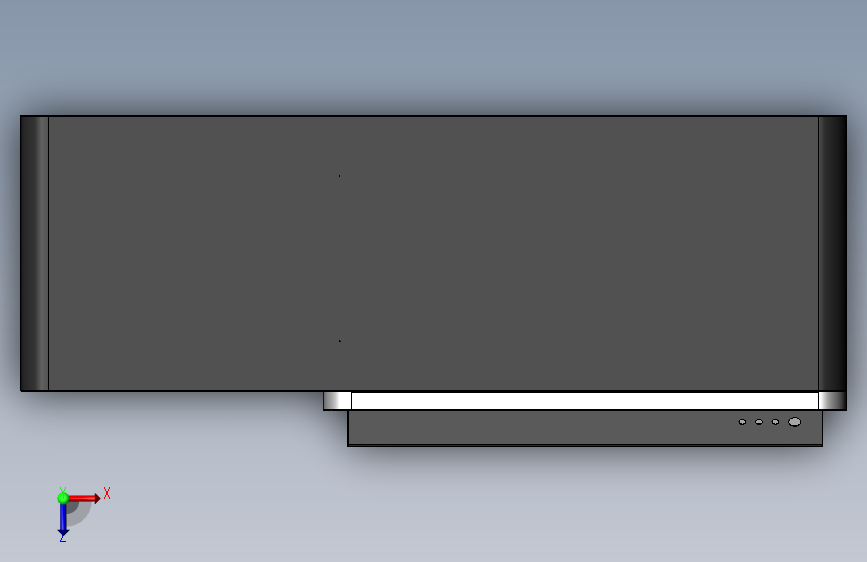

该图为隔音门窗测试柜，专用于检测门窗隔音性能，左侧为电子广告屏，用于播放广告，右侧大洞口为门窗检测区域，将门窗放置在洞口内，该洞口内部设计有喇叭。门窗安装后，电源开启后便可以进行工作。隔音层内外结构，外部为烤漆，内部为304不锈钢材质，中间层需要发泡处理。该造型为异形结构，四面弧形，左右不对称，颜色混搭，成品效果极佳，量产图纸， solidworks文档图纸可编辑，也可直接用于生产。
