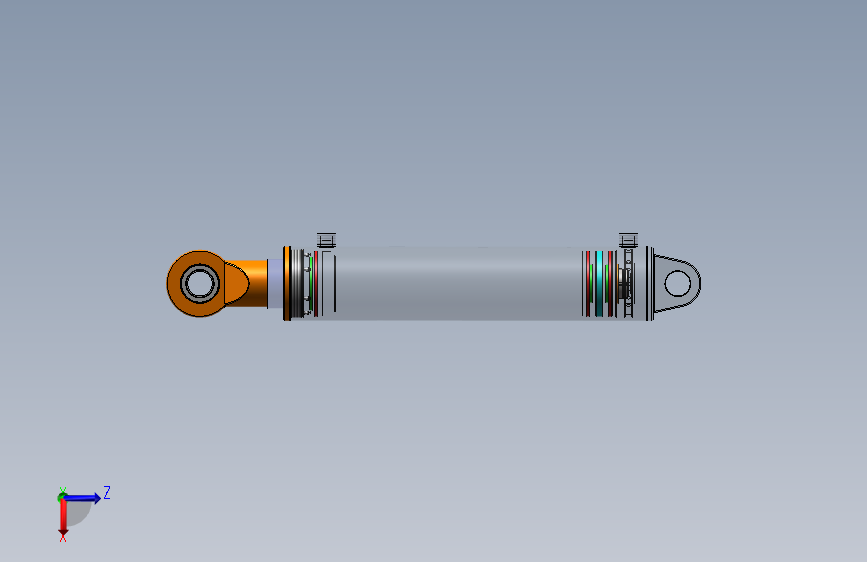

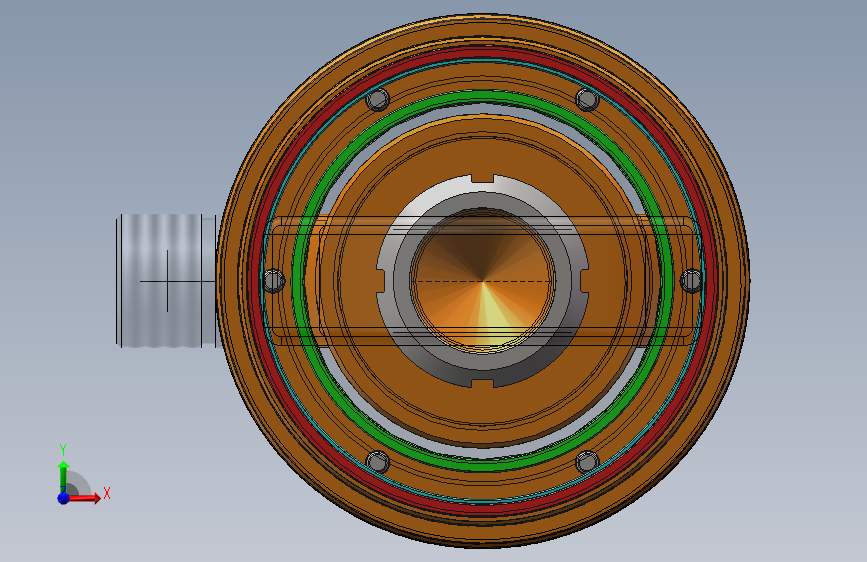

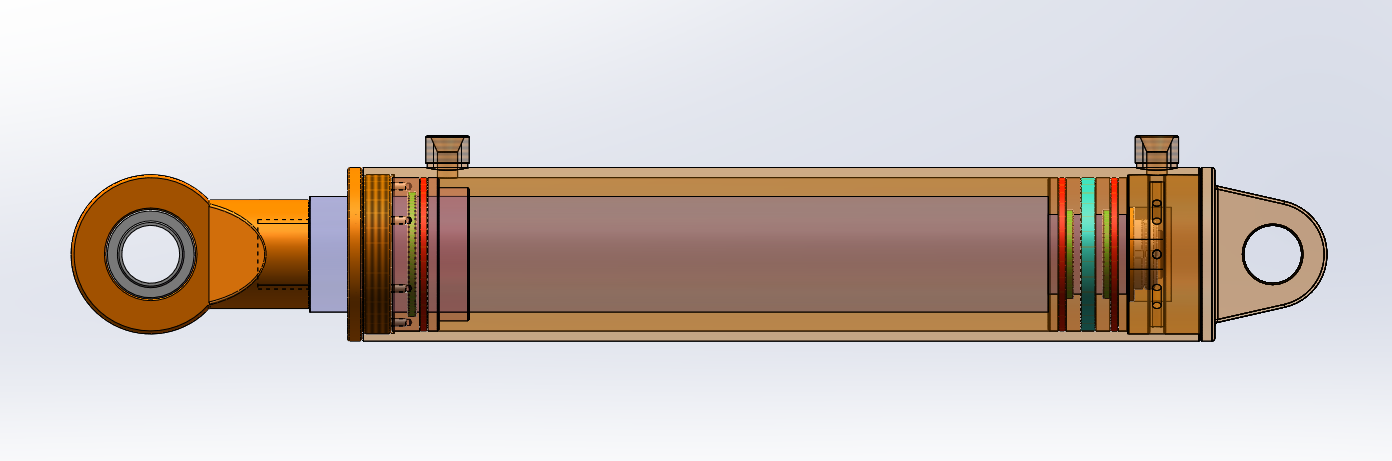

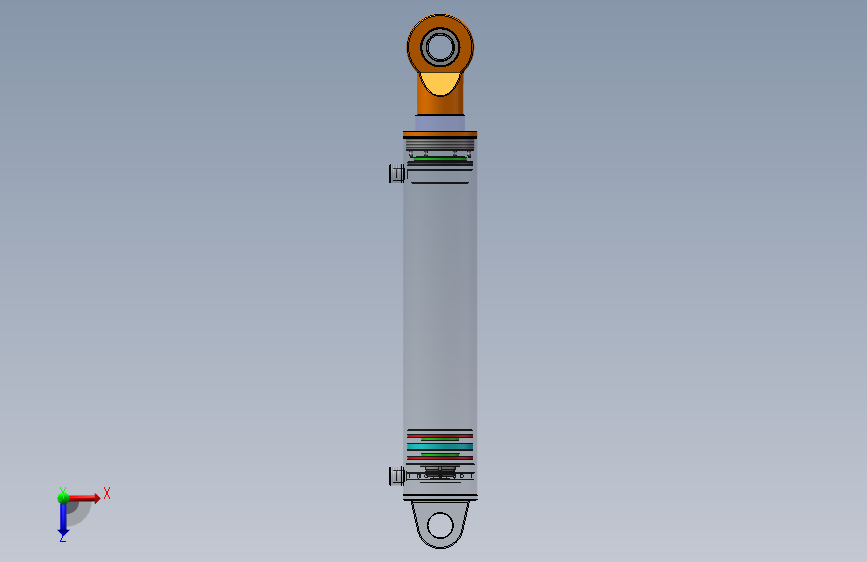

油缸设计120/80/400（ID:941439）
0.png)
1.png)

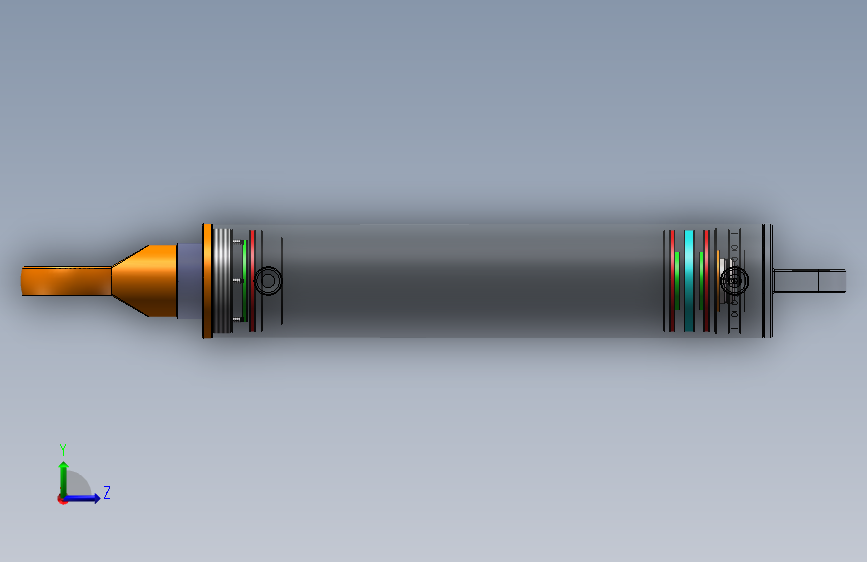

2.png)
3.png)

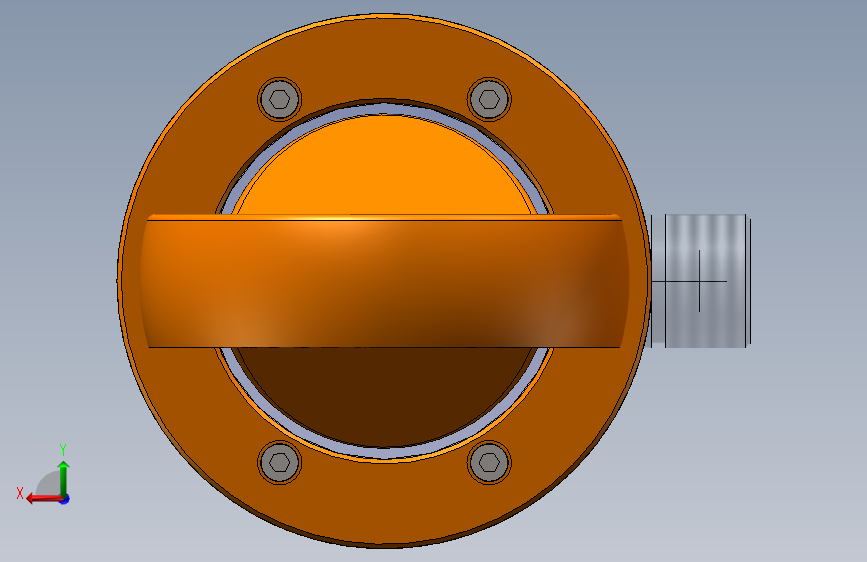

4.png)

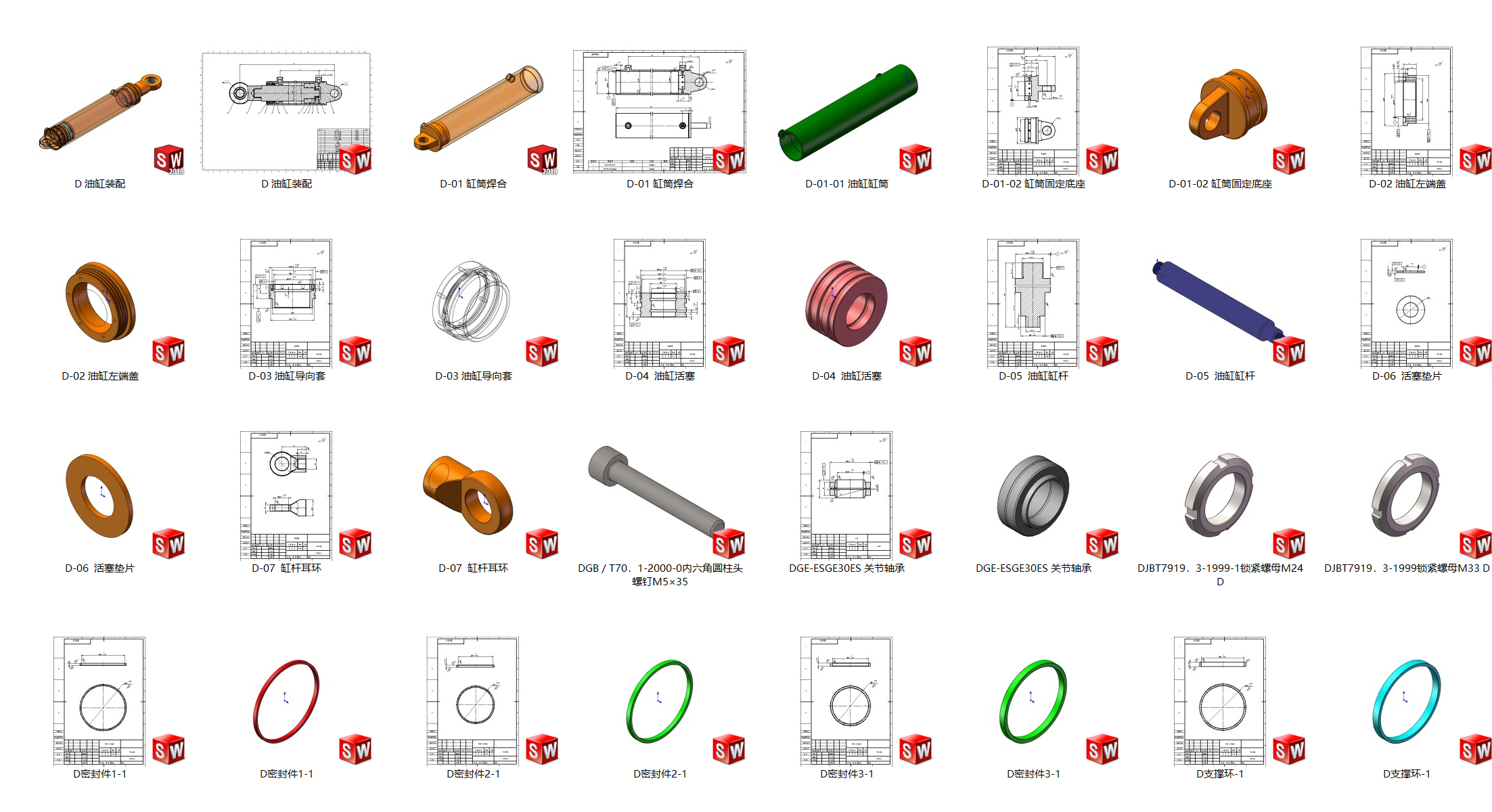

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17069693886605.zip | 5.88M |
| 2 | 液压课程设计书.docx | 284.79K |

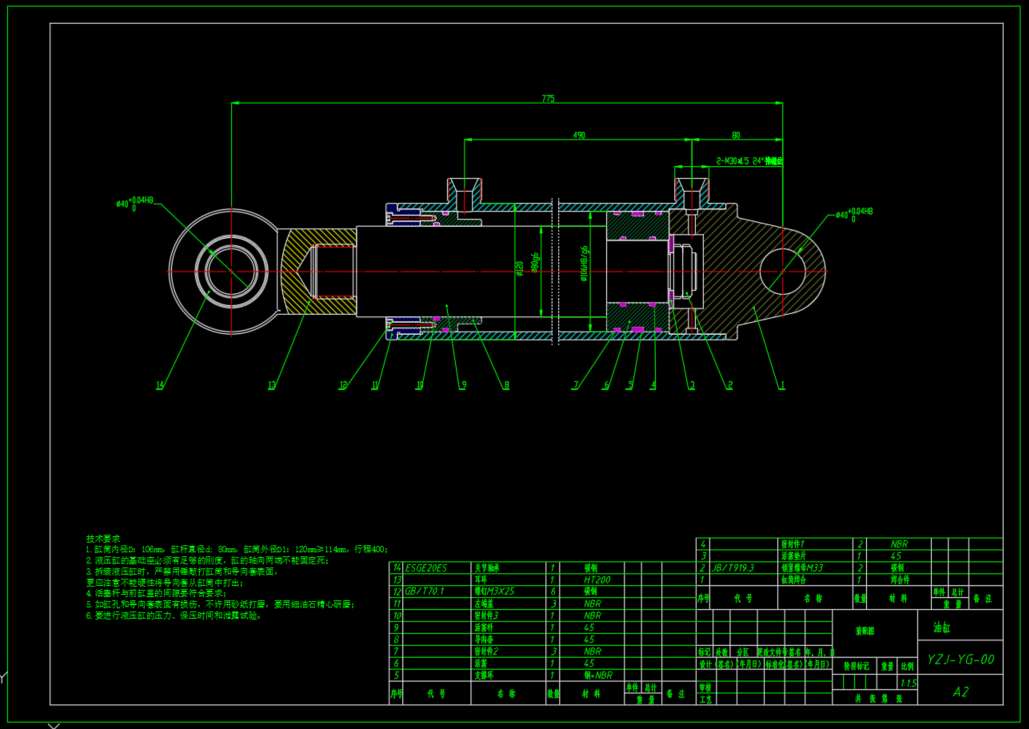

| 3 | YZJ-YG-00油缸装配-A2.DWG | 267.48K |

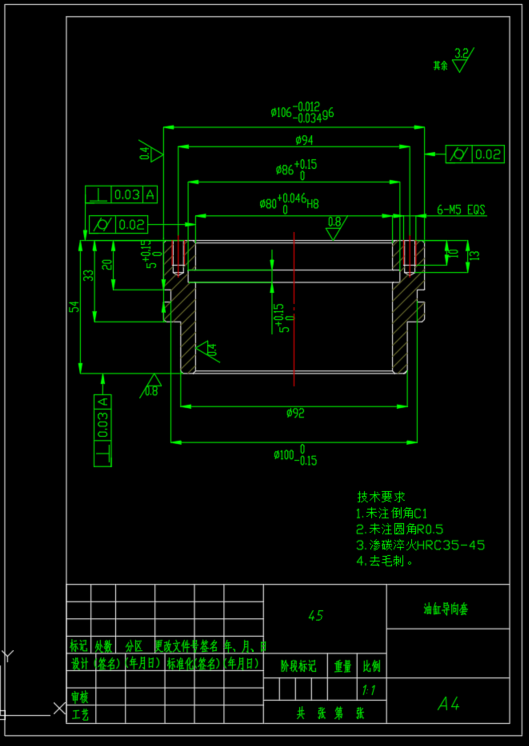

| 4 | 油缸导向套-A4.DWG | 71.90K |
| 5 | 油缸左端盖-A4.DWG | 46.39K |
| 6 | 油缸活塞.DWG | 63.92K |

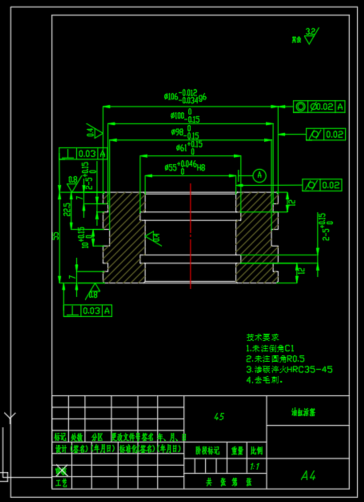

| 7 | 油缸缸杆.DWG | 42.52K |

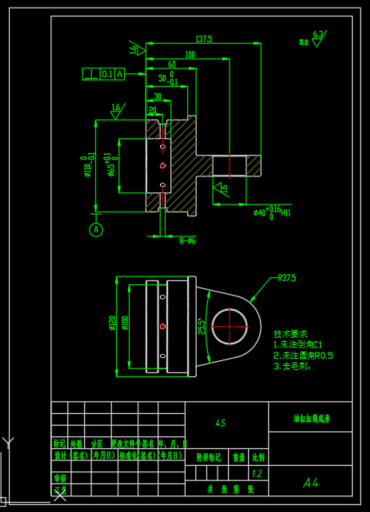

| 8 | 缸筒固定底座-A4.DWG | 63.78K |
| 9 | 缸筒焊合-A3.DWG | 193.91K |
| 10 | D-01-01油缸缸筒.SLDPRT | 154.24K |
| 11 | D-01-02缸筒固定底座.SLDDRW | 175.79K |
| 12 | D-01-02缸筒固定底座.SLDPRT | 261.44K |
| 13 | D-01缸筒焊合.SLDASM | 203.06K |
| 14 | D-01缸筒焊合.SLDDRW | 218.80K |
| 15 | D-02油缸左端盖.SLDDRW | 135.77K |
| 16 | D-02油缸左端盖.SLDPRT | 185.80K |
| 17 | D-03油缸导向套.SLDDRW | 156.20K |
| 18 | D-03油缸导向套.SLDPRT | 298.79K |
| 19 | D-04油缸活塞.SLDDRW | 163.28K |
| 20 | D-04油缸活塞.SLDPRT | 396.88K |
| 21 | D-05油缸缸杆.SLDDRW | 144.40K |
| 22 | D-05油缸缸杆.SLDPRT | 85.19K |
| 23 | D-06活塞垫片.SLDPRT | 78.56K |
| 24 | D-07缸杆耳环.SLDPRT | 223.41K |
| 25 | DGB／T70．1-2000-0内六角圆柱头螺钉M5×35.SLDPRT | 113.54K |
| 26 | DGE-ESGE30ES关节轴承.SLDPRT | 160.17K |
| 27 | DJBT7919．3-1999-1锁紧螺母M24D.SLDPRT | 150.63K |
| 28 | DJBT7919．3-1999锁紧螺母M33D.SLDPRT | 151.46K |
| 29 | D密封件1-1.SLDPRT | 135.46K |
| 30 | D密封件2-1.SLDPRT | 142.50K |
| 31 | D密封件3-1.SLDPRT | 142.23K |
| 32 | D支撑环-1.SLDPRT | 144.93K |
| 33 | D油缸装配.SLDASM | 991.24K |
| 34 | D油缸装配.SLDDRW | 426.65K |
此图纸下载需要250金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 673
粉丝: 64
加入时间：2023-10-23
模型信息
图纸格式：dwg,sldprt,slddrw,sldasm
文件大小：6.03M
所需金币：250
上传时间：2024-02-03 22:10:08
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
油缸设计
图纸简介
缸筒内径D：106mm，缸杆直径d: 80mm，缸筒外径D1：120mm≥114mm，行程400
