1750单机架弯辊液压伺服系统_SOLIDWORKS 2016_模型图纸下载

首页

图库

工程师

1750单机架弯辊液压伺服系统（ID:941771）

设备部件 / 液压气动元件 / 1750单机架弯辊液压伺服系统

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	1707022995525.zip	10.87M

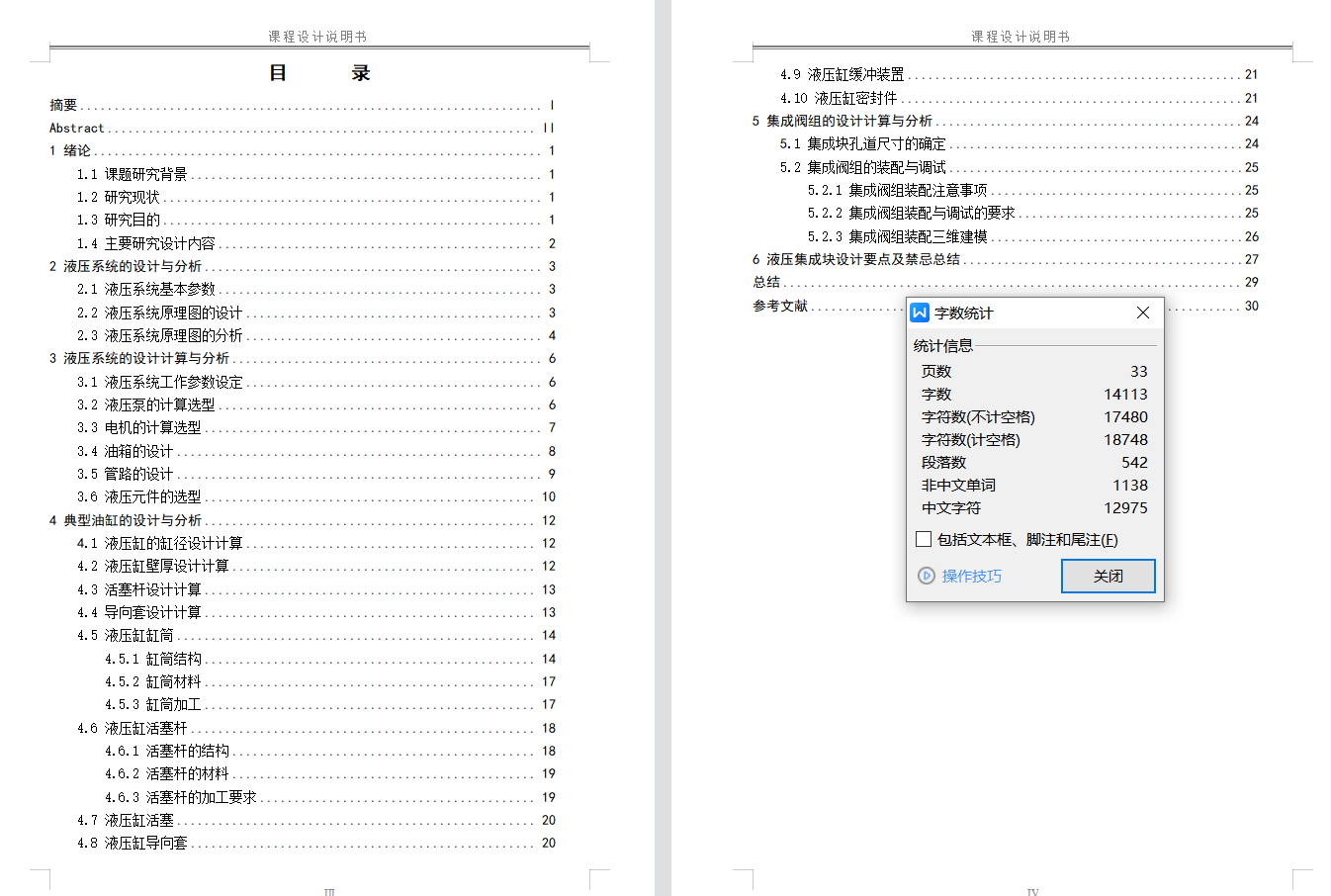

2	1750单机架弯辊液压系统设计说明书.doc	1.78M

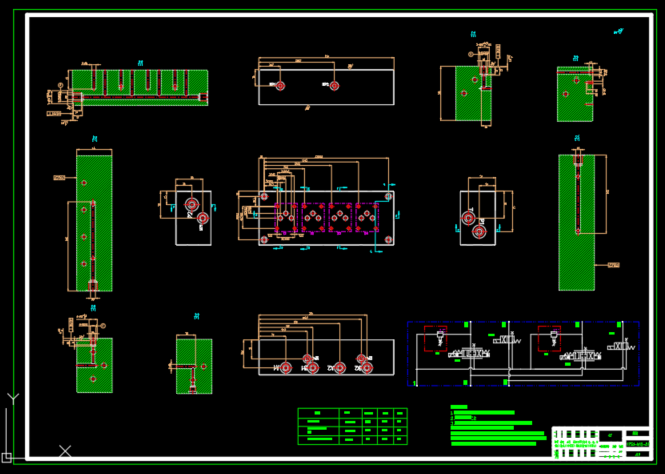

3	1750-WG-01阀块-A0.DWG	217.29K

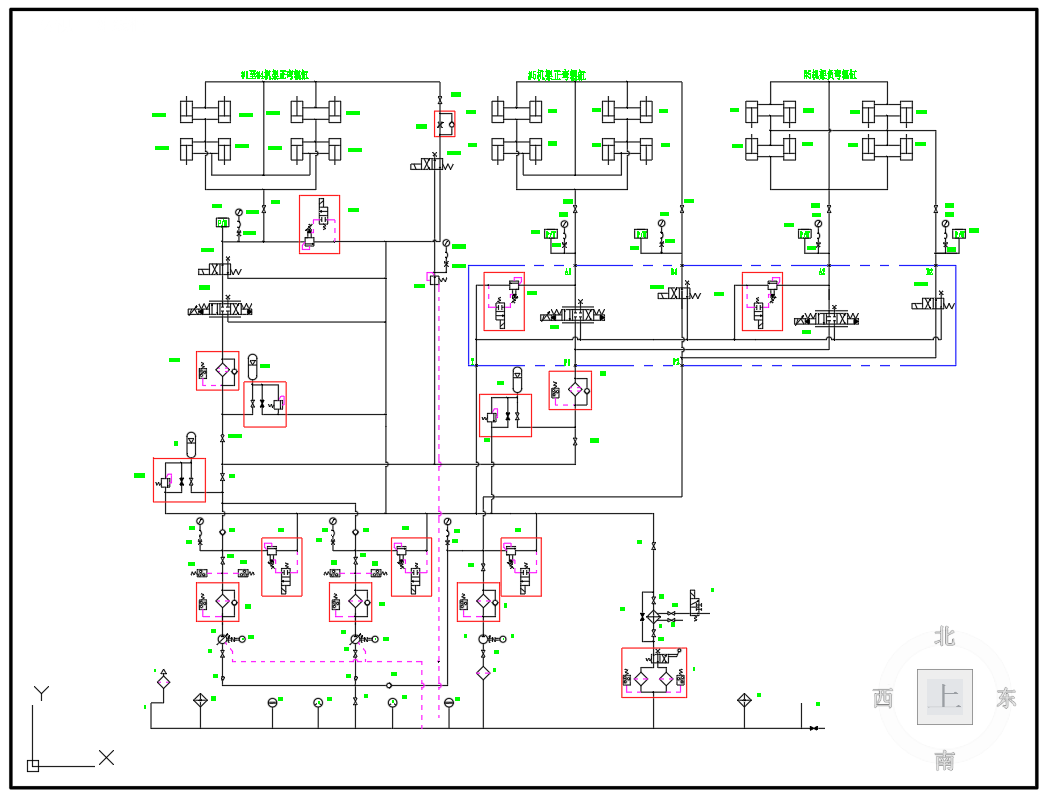

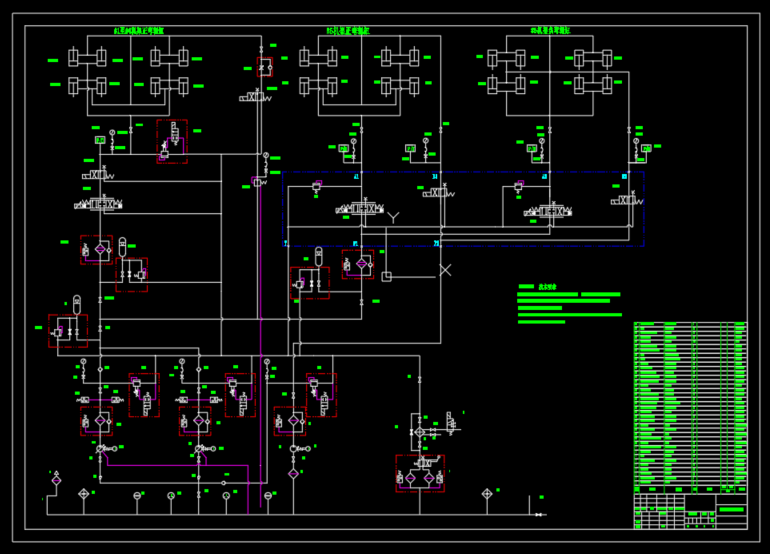

4	1750WG-00弯辊液压系统原理图.dwg	393.49K
5	1750-WG-00单机架弯辊液压阀组.SLDASM	2.28M
6	1750-WG-01阀块.SLDDRW	1.08M
7	1750-WG-01阀块.SLDPRT	869.10K
8	4WE6C.SLDPRT	1.15M
9	4WS2EM6伺服阀.SLDPRT	1.58M
10	ZDB6叠加式溢流阀.SLDPRT	1.50M
11	企业微信截图_20221206233137.png	86.67K

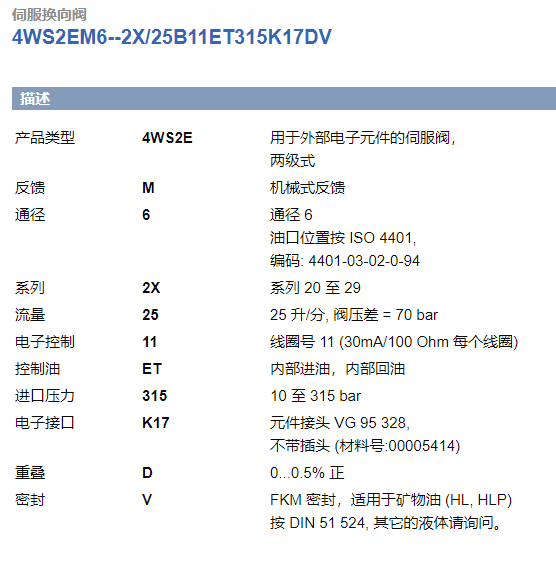

12	企业微信截图_20221207010840.png	24.50K
13	企业微信截图_20221207044844.png	296.17K
14	企业微信截图_20230805200523.png	111.94K
15	企业微信截图_20230805200544.png	122.94K
16	企业微信截图_20230805200559.png	59.67K

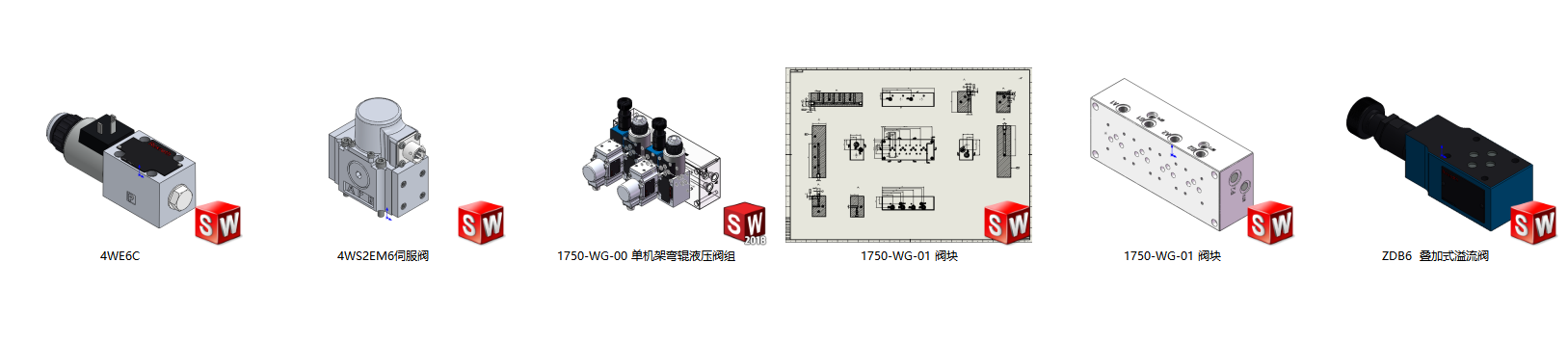

17	企业微信截图_20230805200607.png	118.23K
18	企业微信截图_20230805200643.png	65.07K

此图纸下载需要250金币

立即下载

发布者

机械与液压（原创） +V:o627951491

创作: 596

粉丝: 57

加入时间：2023-10-23

私信

关注

模型信息

图纸格式：dwg,sldasm,slddrw,sldprt

文件大小：11.13M

所需金币：250

上传时间：2024-02-04 13:03:39

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2016

标签

1750单机架弯辊液压伺服系统

图纸简介

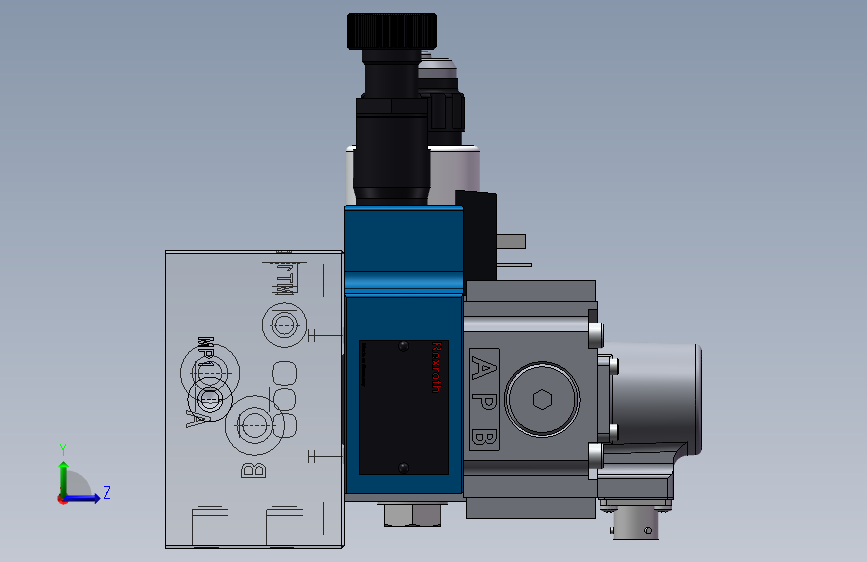

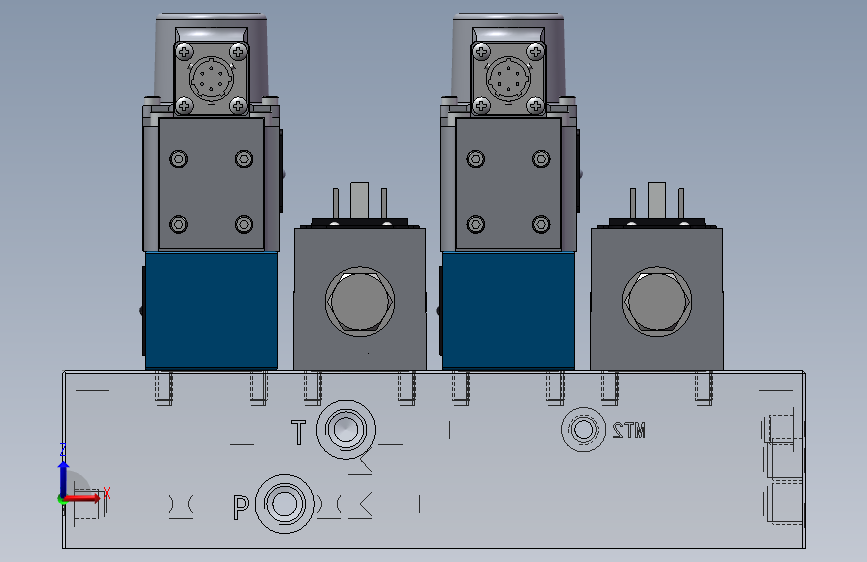

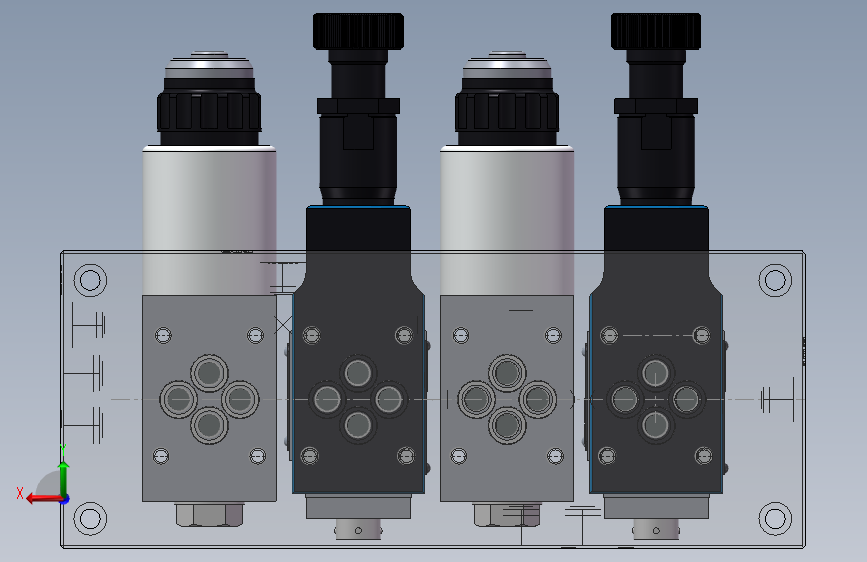

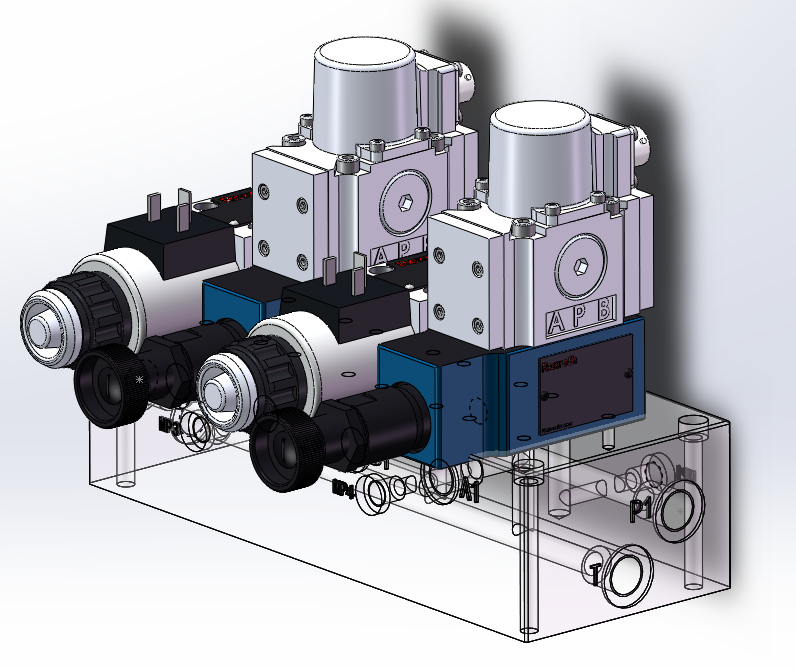

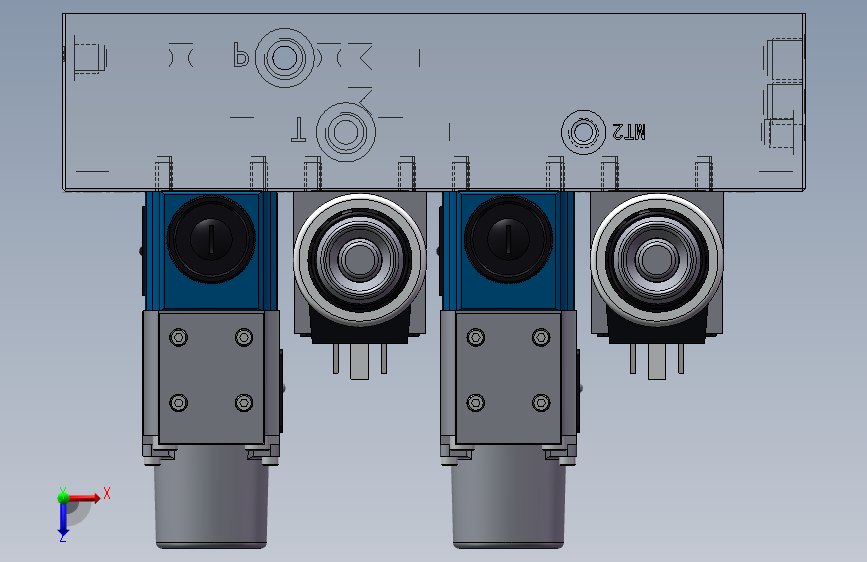

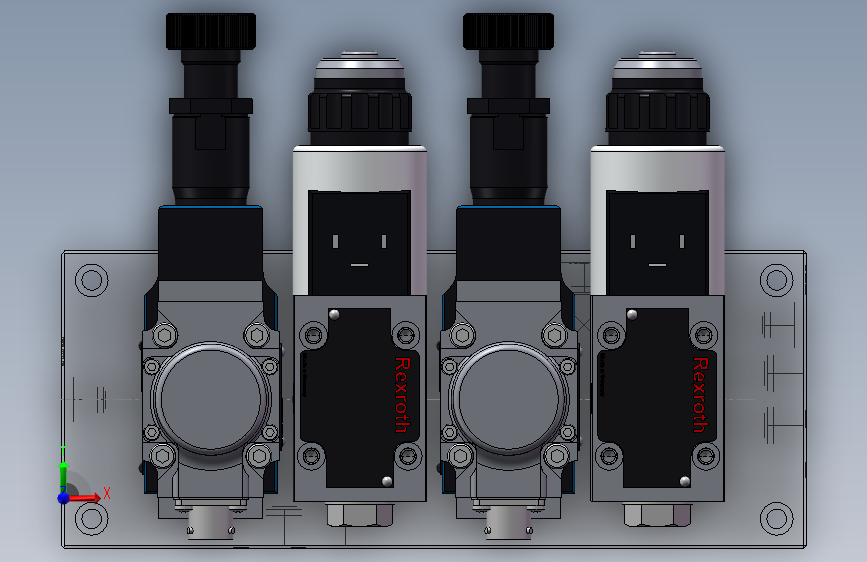

包含液压系统原理图，阀块零件图，阀组SW2016三维，设计说明书。本文介绍的是一种1750单机弯辊机液压系统设计以及集成阀组的设计，从液压原理图的确定，到根据原理及基本参数确定液压集成块的阀块流道设计，安装设计，再到各种控制阀的选配和安装，最终实现了所需功能的集成阀组以及实现各个动作的液压系统。采用集成阀组，然后进行机加工孔口螺纹，这样会大大减少压力损失，提高整个阀组的通油能力，减少能量损失，提高了效率，降低了成本，是一种新型的设计方案，有着广阔的前景。
