可调宽度自动定位气动顶升皮带输送机构（ID:972232）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.sldprt | 111.80K |
| 2 | 17088701554684.zip | 38.74M |
| 3 | 2.sldprt | 53.03K |
| 4 | 3.sldprt | 63.60K |
| 5 | 4.sldprt | 59.09K |
| 6 | 5.sldprt | 59.86K |
| 7 | AIRTAC-DMSH-020.SLDPRT | 61.90K |
| 8 | B6801ZZ.SLDPRT | 128.85K |
| 9 | CDQ2B32-75DMZ-M9N_0_0_0_.SLDASM | 145.42K |
| 10 | CLMSP5-32-B.SLDPRT | 111.56K |
| 11 | E19534-161-000-X1-MISUMI-AHTF20S5M100-FC32.SLDPRT | 379.44K |
| 12 | E19534-161-000-X1-MISUMI-HBG25-11.SLDPRT | 202.88K |
| 13 | E19534-161-000-X1-MISUMI-HTBN8455S5M100.SLDPRT | 139.18K |
| 14 | E19534-161-000-X1-MISUMI-STWS8.SLDPRT | 83.60K |
| 15 | E19534-1C1-129-X1.SLDPRT | 152.60K |
| 16 | E19534-1C2-109-X2.SLDPRT | 135.85K |
| 17 | E19534-1C2-111-X1.SLDPRT | 77.26K |
| 18 | E19534-1C2-200-X1-01.SLDASM | 1.74M |
| 19 | E19534-1C2-200-X1-02.SLDASM | 336.84K |
| 20 | E19534-1C2-200-X1-03.SLDASM | 67.48K |
| 21 | E19534-1C2-201-X2.SLDPRT | 172.40K |
| 22 | E19534-1C2-202-X2.SLDPRT | 123.98K |
| 23 | E19534-1C2-203-X2.SLDPRT | 158.87K |
| 24 | E19534-1C2-207-X1.SLDPRT | 83.39K |
| 25 | E19534-1C2-208-X1.SLDPRT | 97.40K |
| 26 | E19534-1C2-209-X2.SLDPRT | 198.35K |
| 27 | E19534-1C2-210-X2.SLDPRT | 163.62K |
| 28 | E19534-1C2-211-X1.SLDPRT | 75.56K |
| 29 | E19534-1C2-212-X1.SLDPRT | 67.12K |
| 30 | E19699-1C2-301-X1.SLDPRT | 383.90K |
| 31 | E19699-1C2-302-X1.SLDPRT | 324.50K |
| 32 | E19699-1C2-303-X1.SLDPRT | 224.06K |
| 33 | ft-r43.SLDPRT | 65.51K |
| 34 | HLS6X10-S-AS-0-dummy.sldprt | 32.28K |
| 35 | HLS6X10-S-AS-body.sldprt | 377.63K |
| 36 | HLS6X10-S-AS0-rod.sldprt | 382.11K |
| 37 | HLS6X10SAS0.sldasm | 277.98K |
| 38 | HLS6X20-S-AS-0-dummy.sldprt | 33.38K |
| 39 | HLS6X20-S-AS-body.sldprt | 344.60K |
| 40 | HLS6X20-S-AS0-rod.sldprt | 351.19K |
| 41 | HLS6X20SAS0.sldasm | 260.72K |
| 42 | HLS6X40-S-AS-0-dummy.sldprt | 32.01K |
| 43 | HLS6X40-S-AS-body.sldprt | 377.44K |
| 44 | HLS6X40-S-AS0-rod.sldprt | 386.76K |
| 45 | HLS6X40SAS0.sldasm | 345.27K |
| 46 | HLS6X50-S-AS-0-dummy.sldprt | 33.03K |
| 47 | HLS6X50-S-AS-body.sldprt | 384.30K |
| 48 | HLS6X50-S-AS0-rod.sldprt | 387.12K |
| 49 | HLS6X50SAS0.sldasm | 238.37K |
| 50 | HTPA16S5M100-A-N8.SLDPRT | 333.15K |
| 51 | J320P2TM.sldasm-Part-1.sldprt | 106.35K |
| 52 | J320P2TM.sldasm-Part-10.sldprt | 38.26K |
| 53 | J320P2TM.sldasm-Part-11.sldprt | 37.66K |
| 54 | J320P2TM.sldasm-Part-12.sldprt | 39.45K |
| 55 | J320P2TM.sldasm-Part-13.sldprt | 53.14K |
| 56 | J320P2TM.sldasm-Part-14.sldprt | 32.53K |
| 57 | J320P2TM.sldasm-Part-15.sldprt | 32.96K |
| 58 | J320P2TM.sldasm-Part-16.sldprt | 36.61K |
| 59 | J320P2TM.sldasm-Part-17.sldprt | 35.97K |
| 60 | J320P2TM.sldasm-Part-2.sldprt | 83.43K |
| 61 | J320P2TM.sldasm-Part-3.sldprt | 65.12K |
| 62 | J320P2TM.sldasm-Part-4.sldprt | 54.67K |
| 63 | J320P2TM.sldasm-Part-5.sldprt | 36.80K |
| 64 | J320P2TM.sldasm-Part-6.sldprt | 56.57K |
| 65 | J320P2TM.sldasm-Part-7.sldprt | 37.53K |
| 66 | J320P2TM.sldasm-Part-8.sldprt | 39.06K |
| 67 | J320P2TM.sldasm-Part-9.sldprt | 37.85K |
| 68 | J417-3.SLDPRT | 116.10K |
| 69 | J417PSA.SLDASM | 90.14K |
| 70 | J417PSA.sldasm-Part-1.sldprt | 43.84K |
| 71 | J417PSA.sldasm-Part-2.sldprt | 85.30K |
| 72 | J417PSA.sldasm-Part-3.sldprt | 73.96K |
| 73 | KQ2H06-M5A.SLDPRT | 98.88K |
| 74 | KQ2L04-M5.SLDPRT | 100.20K |
| 75 | M4平垫弹垫内六角圆柱头螺钉.sldprt | 622.85K |
| 76 | M4螺母.SLDPRT | 62.64K |
| 77 | M4防松垫片.SLDPRT | 225.64K |
| 78 | M6-杯头.SLDPRT | 136.74K |
| 79 | M8-1型六角螺母.SLDPRT | 198.15K |
| 80 | MGW12C.SLDPRT | 110.76K |
| 81 | MGW12C2R320Z0PE20.SLDPRT | 158.52K |
| 82 | MISUMI-LHICW16.SLDPRT | 135.65K |
| 83 | MUSIMI-UR8-15.SLDPRT | 759.78K |
| 84 | PXKN10.SLDASM | 108.17K |
| 85 | SMC-AS1201F-M5-04A.SLDPRT | 196.71K |
| 86 | SMC-KQ2L06-01AS.SLDPRT | 90.95K |
| 87 | STWS12.SLDPRT | 79.66K |
| 88 | t型板.SLDPRT | 119.49K |
| 89 | VPFJC16-260-M5-SC40.SLDPRT | 51.32K |
| 90 | _M10x1-CarbonSteel-PXAN.sldprt | 49.27K |
| 91 | _PXKN10mb.sldprt | 49.26K |
| 92 | _PXKN10n.sldprt | 58.96K |
| 93 | _SlottedheadcapscrewISO4762-M6X10.sldprt | 73.78K |
| 94 | 从动带轮.SLDASM | 173.34K |
| 95 | 从动带轮组件.SLDASM | 504.86K |
| 96 | 从动轴.SLDPRT | 478.72K |
| 97 | 侧板1.SLDPRT | 521.87K |
| 98 | 侧板2.SLDPRT | 482.68K |
| 99 | 光轴.SLDPRT | 106.01K |
| 100 | 可调宽度自动定位气动顶升皮带输送机构.SLDASM | 4.75M |
| 101 | 同步带-HTBN975S5M100-1.SLDPRT | 167.91K |
| 102 | 同步带轮HTPA20S5M100-A-N12-FC32.0.SLDPRT | 335.76K |
| 103 | 固定及驱动组件.SLDASM | 2.43M |
| 104 | 固定板1.SLDPRT | 434.97K |
| 105 | 固定板2.SLDPRT | 141.72K |
| 106 | 固定轴1.SLDPRT | 116.82K |
| 107 | 基板.SLDPRT | 440.97K |
| 108 | 定中1.SLDASM | 876.56K |
| 109 | 定中板.SLDPRT | 90.81K |
| 110 | 定中组件2.SLDASM | 1.57M |
| 111 | 导向柱.sldprt | 114.94K |
| 112 | 屏幕组件.SLDASM | 152.39K |
| 113 | 开关-EX-14A.SLDPRT | 167.01K |
| 114 | 开关支架1.SLDPRT | 178.45K |
| 115 | 张紧块.SLDPRT | 120.08K |
| 116 | 托块1.SLDPRT | 125.88K |
| 117 | 抱紧块.SLDASM | 37.34K |
| 118 | 抱紧块_SCD16b.sldprt | 83.98K |
| 119 | 挡板.SLDPRT | 74.19K |
| 120 | 挡边1.SLDPRT | 140.96K |
| 121 | 旋转套.SLDPRT | 228.51K |
| 122 | 检测组件1.SLDASM | 62.06K |
| 123 | 气动顶升组件.SLDASM | 2.62M |
| 124 | 电机固定板1.SLDPRT | 144.75K |
| 125 | 电机雷赛-57HS13B-K.SLDPRT | 313.68K |
| 126 | 移动基板.SLDPRT | 445.91K |
| 127 | 移动板.SLDPRT | 140.47K |
| 128 | 立板1.SLDPRT | 177.24K |
| 129 | 立板2.sldprt | 174.72K |
| 130 | 缓冲垫.SLDPRT | 130.85K |
| 131 | 耐磨垫板.SLDPRT | 104.12K |
| 132 | 调宽移动组件.SLDASM | 4.14M |
| 133 | 连接板.SLDPRT | 128.44K |
| 134 | 连接柱.SLDPRT | 90.10K |
| 135 | 连接片.SLDPRT | 68.92K |
| 136 | 键.SLDPRT | 301.19K |
| 137 | 顶升组件1.SLDASM | 449.58K |
| 138 | 顶块.SLDPRT | 99.65K |
| 139 | 驱动电机组件.SLDASM | 324.27K |
| 140 | 驱动轴.SLDPRT | 523.03K |
此图纸下载需要80金币
立即下载
发布者
风之韵
创作: 695
粉丝: 23
加入时间：2024-01-17
模型信息
图纸ID：972232
图纸格式：sldprt,sldasm
文件大小：39.67M
所需金币：80
上传时间：2024-02-25 22:09:25
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2019
标签
可调宽度
自动定位
气动顶升
皮带输送
装配线
图纸简介

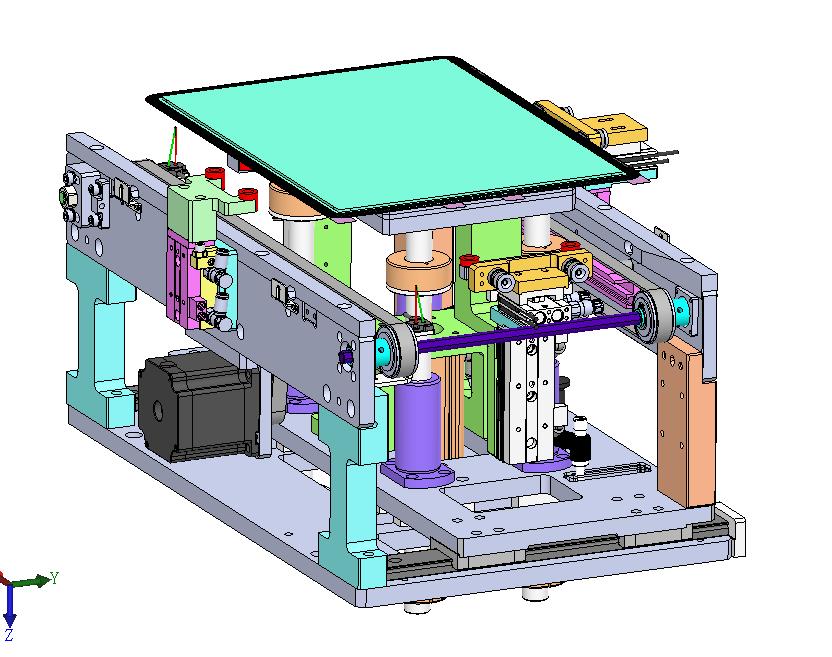

可调宽度自动定位气动顶升皮带输送机构：

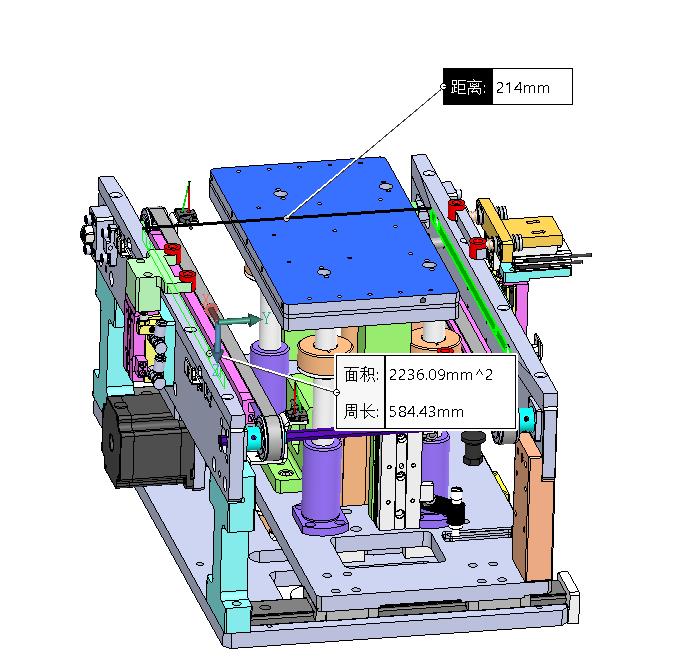

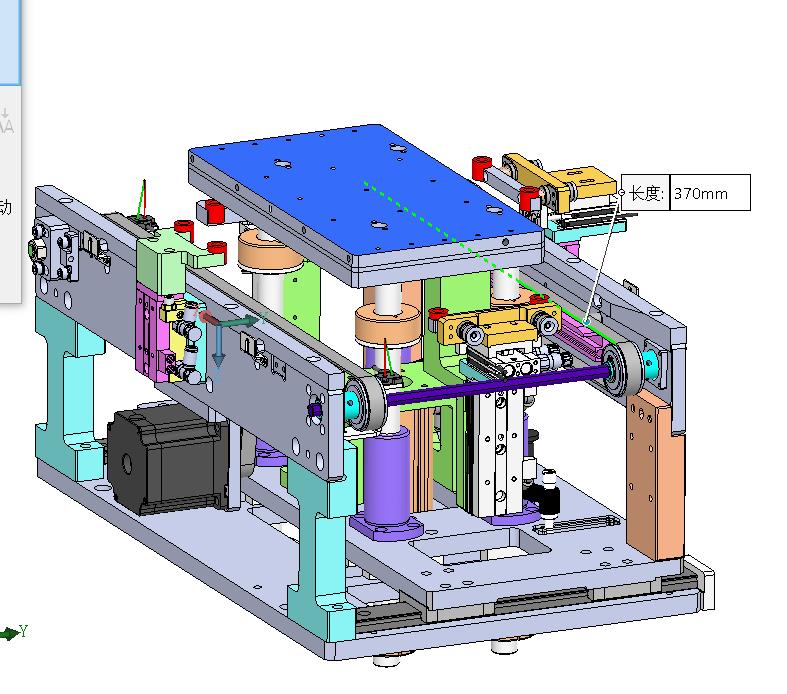

由电机驱动两侧皮带实现输送，手动可以对输送宽度进行调节，同步四周气动定位机构将托盘进行定位后，由顶升机构将托盘顶升至上侧工位。有效皮带输送距离370mm；输送宽度214mm。
