某注塑车间钢结构施工图（ID:1637901）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17292447435203.zip | 1.38M |
| 2 | 某注塑车间建筑结构施工图.dwg | 3.92M |
此图纸下载需要50金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.42M
所需金币：50
上传时间：2024-10-18 17:45:44
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介
本次设计为：某注塑车间建筑结构施工图
建筑面积：3031.43m2，柱顶高度9.0米，女儿墙顶高度10米。
建筑层数、跨度：单层轻工业厂房，跨度均为两个连续跨，18米主跨及8米偏跨。厂房18米主跨内设置15t桥式吊车一台。
结构形式：采用门式刚架结构，檐口高度约9.0m
基本风压:Wo=0.35kN/㎡
抗震设防烈度：6度
结构几何尺寸：26米*114米，柱距：6米

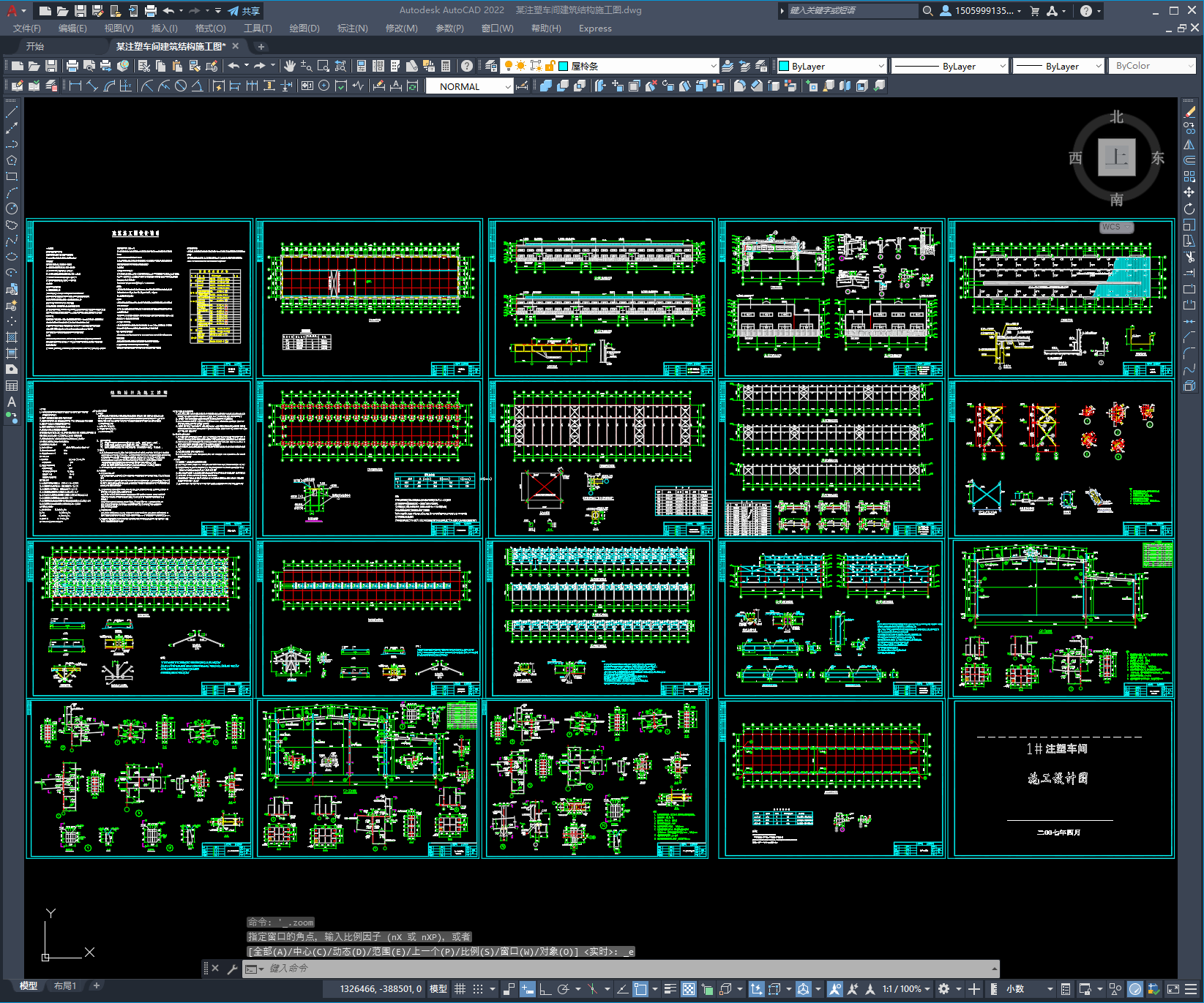

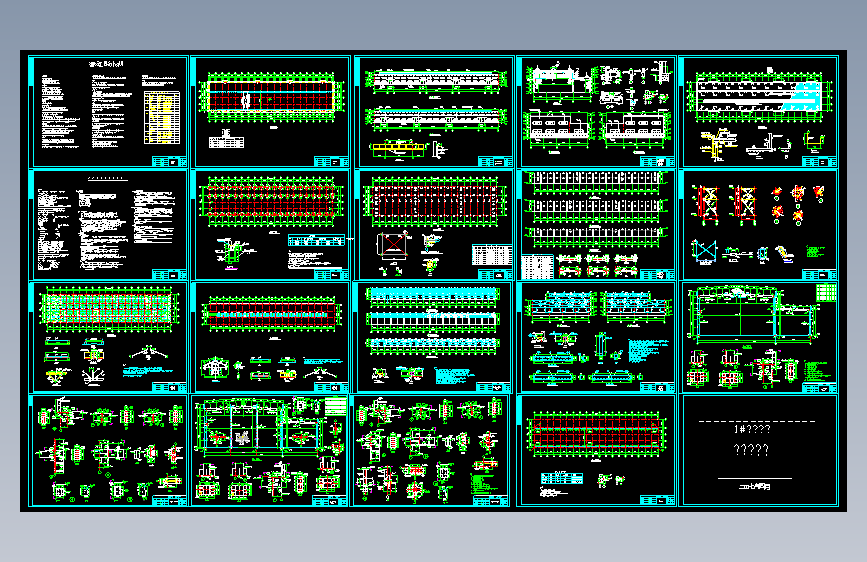

图纸包括：
1、建筑图：

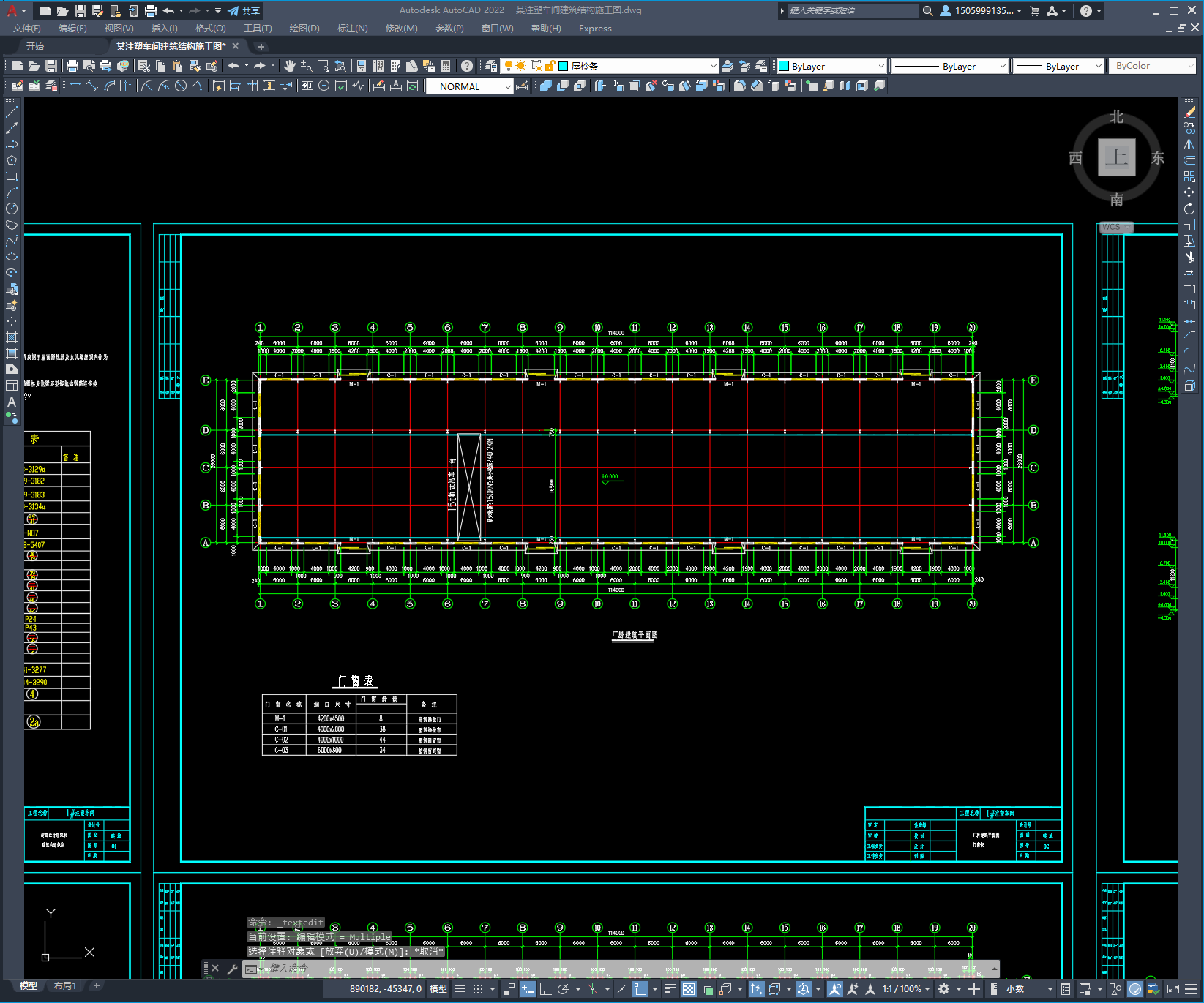

建筑设计总说明、建筑构造做法、厂房建筑平面图、门窗表、建筑立面图、厂房建筑剖面图、建筑节点大样图、屋面平面图、天沟断面大样共5张图纸；

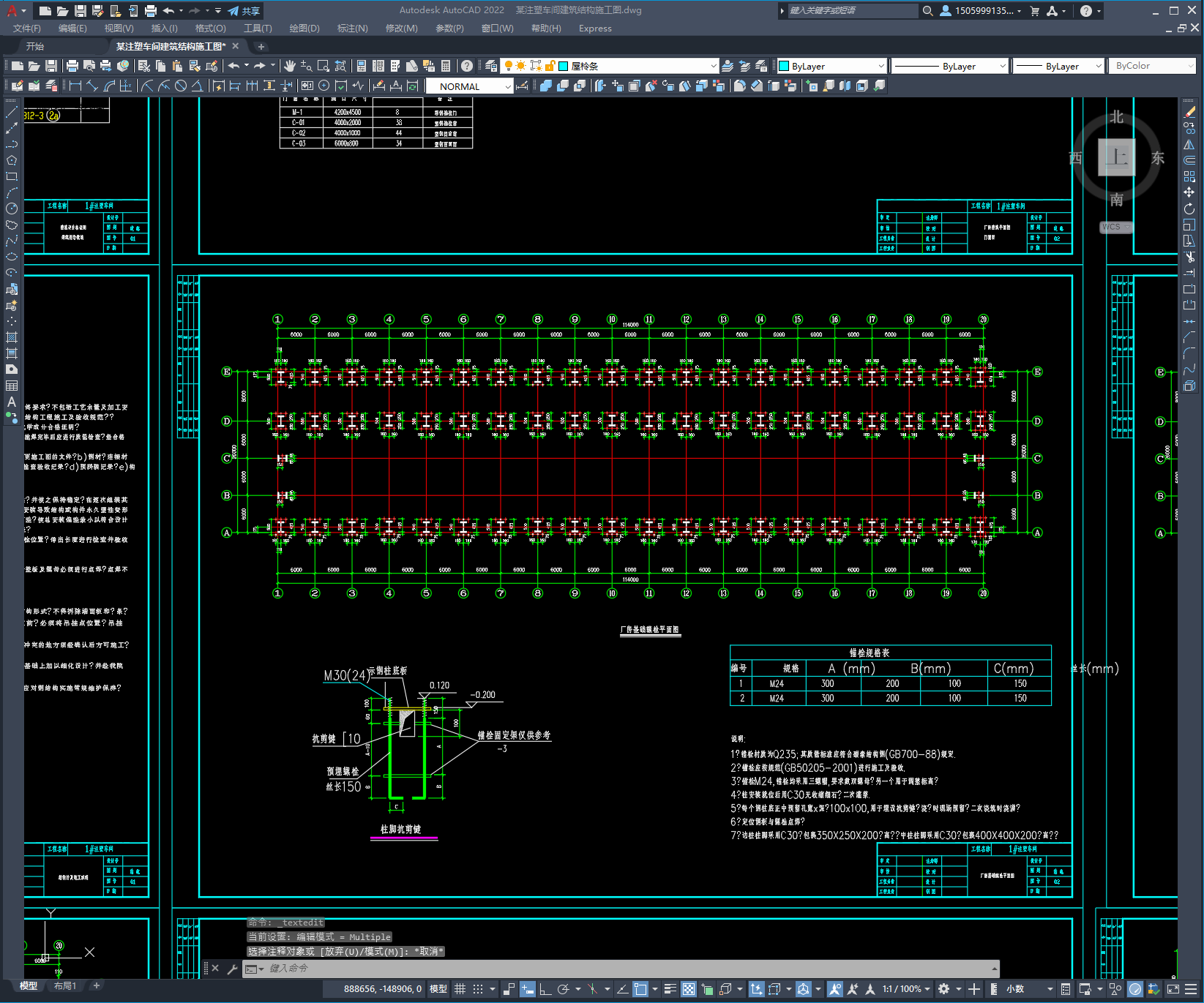

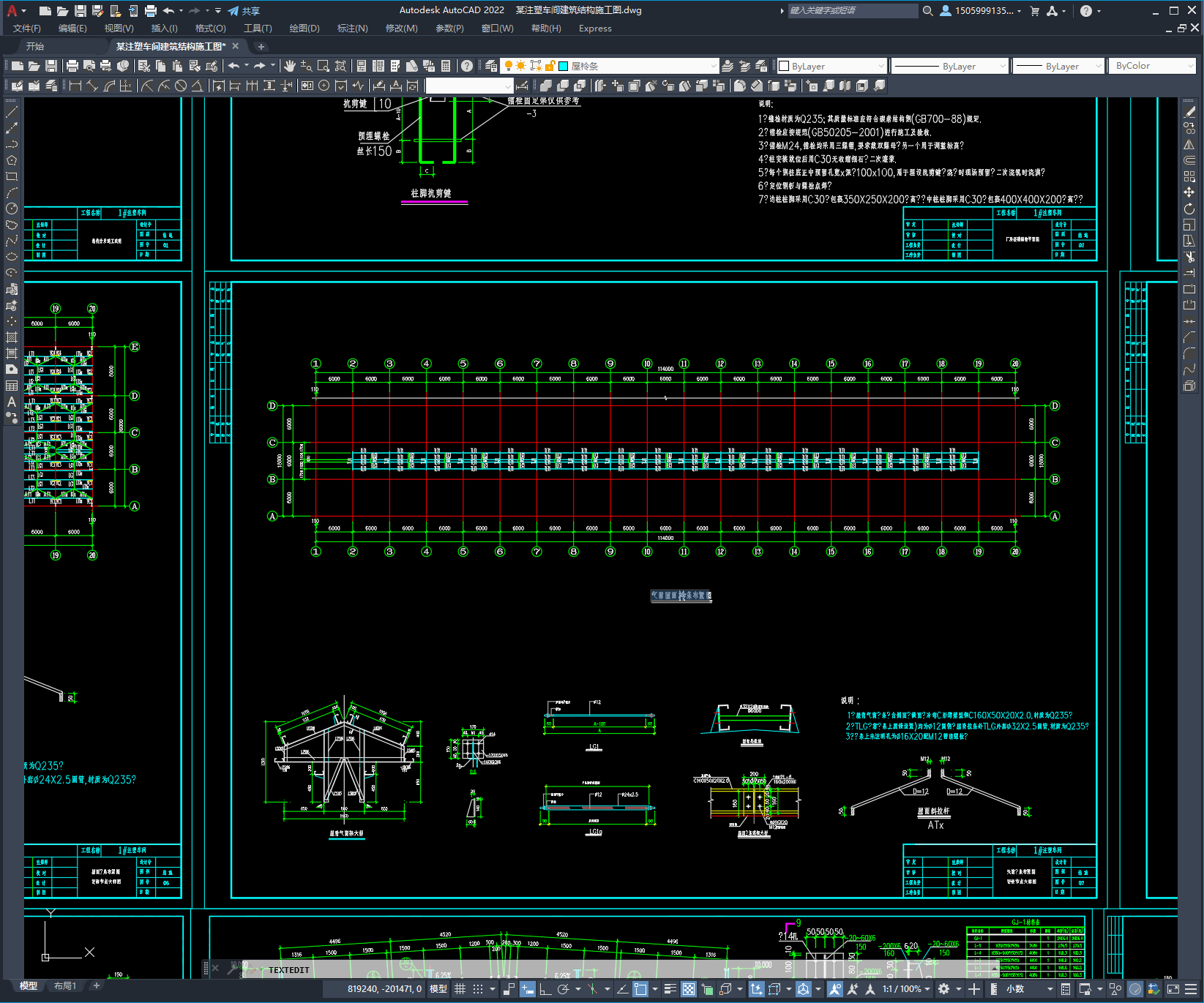

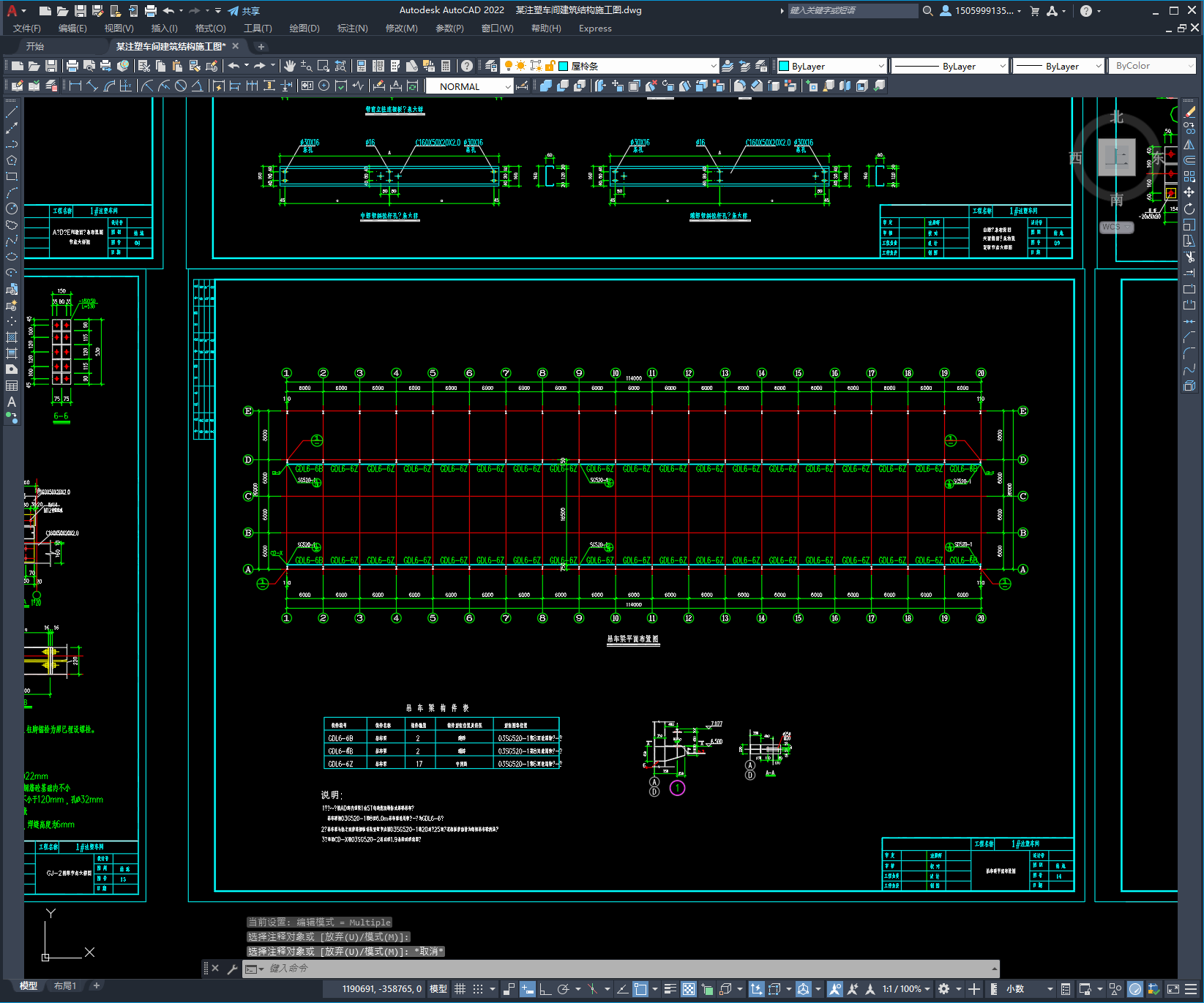

2、结构图：
结构计
