某双跨双坡单层门式刚架结构图（ID:1657491）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17304452698707.zip | 2.62M |
| 2 | 青岛某双跨双坡单层门式刚架结构图.dwg | 3.03M |
此图纸下载需要50金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：2.69M
所需金币：50
上传时间：2024-11-01 15:14:30
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介
本次设计为：某双跨双坡单层门式刚架结构图
本工程为单层钢结构门式刚架厂房，双跨双坡48米,柱距为7.5m。内设额定起重量为20吨、工作级别为A5的吊车共两台。布置为一跨一台.屋面采用XZ型连续檩条 ，墙面采用 C型简支檩条，基础采用独立基础。
基本风压：0.60KN/㎡
抗震设防烈度：6度
图纸包括：

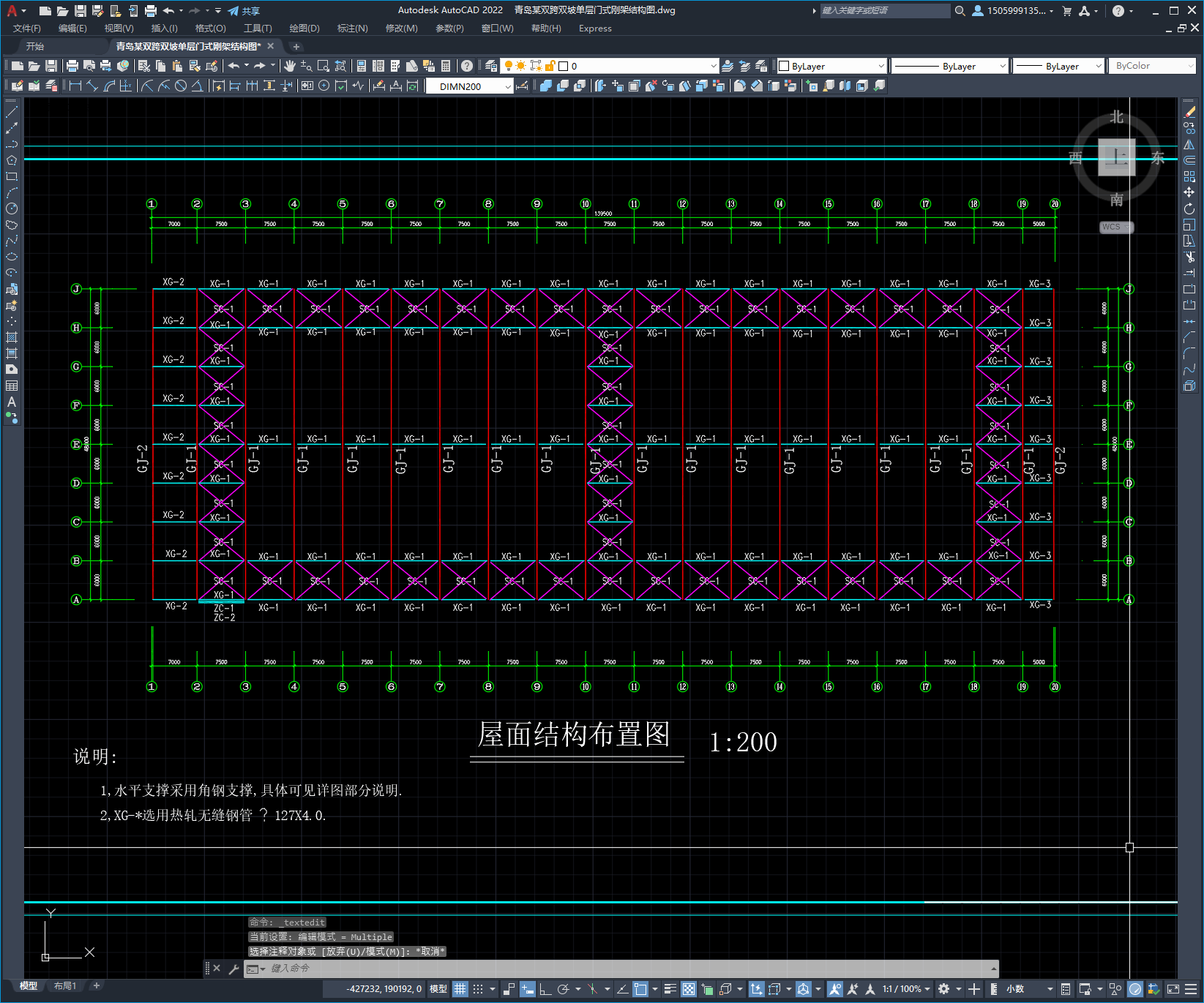

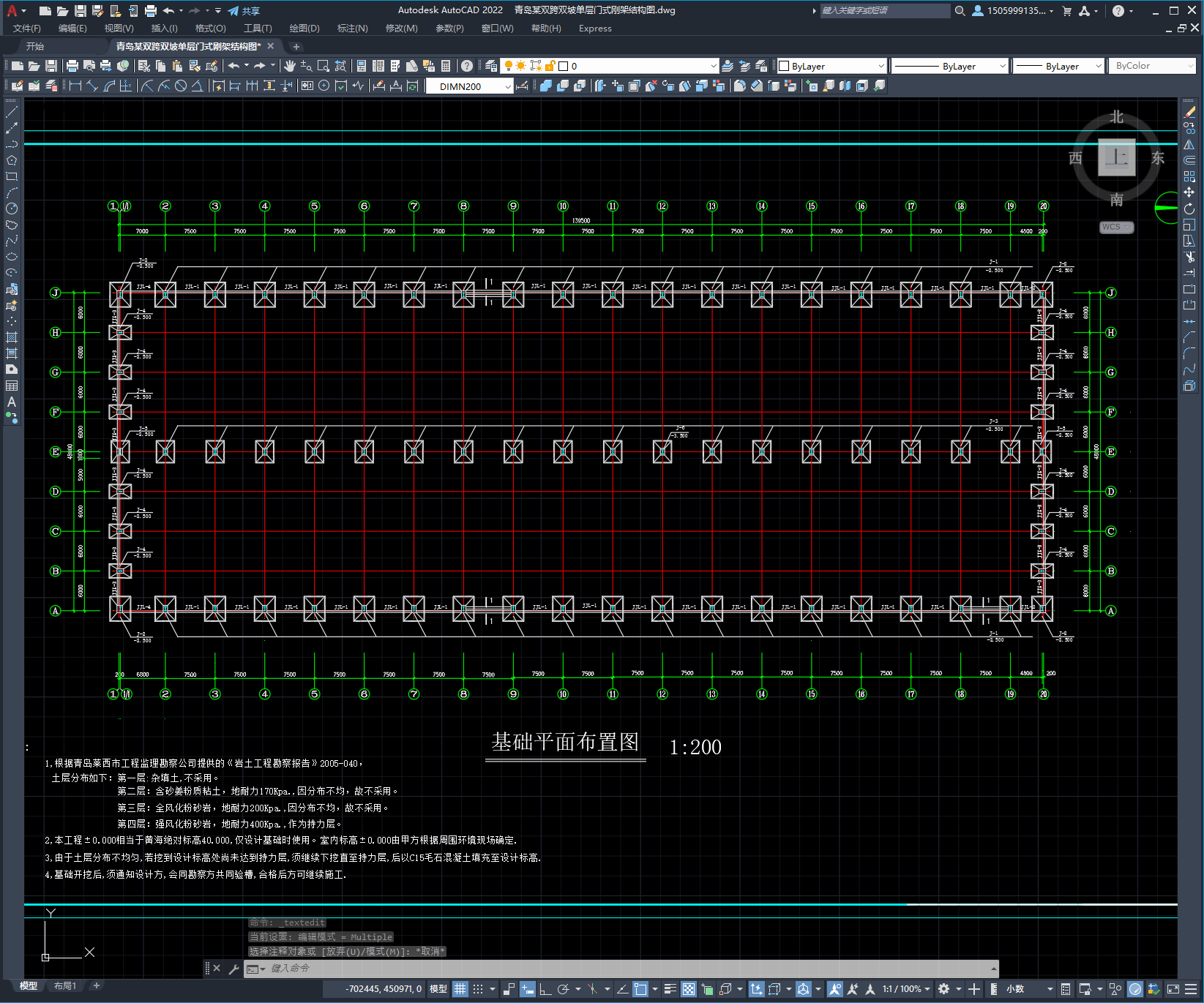

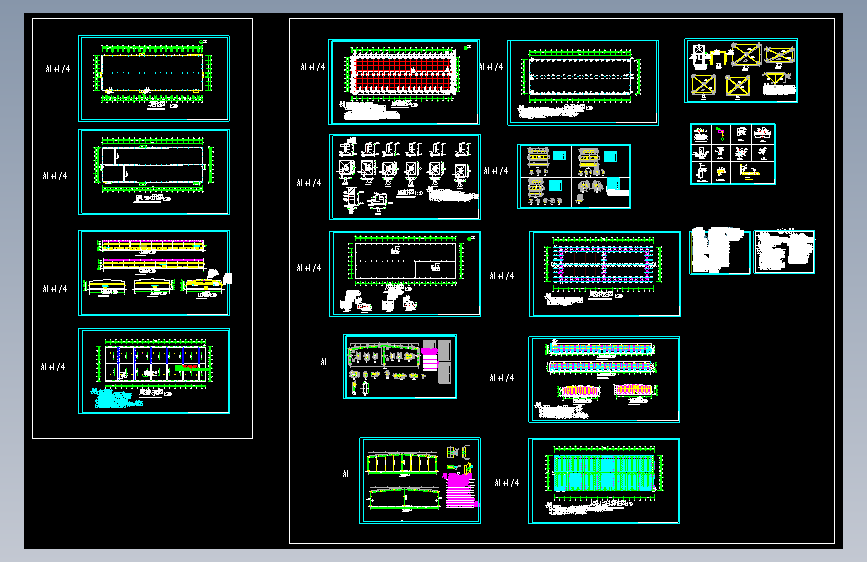

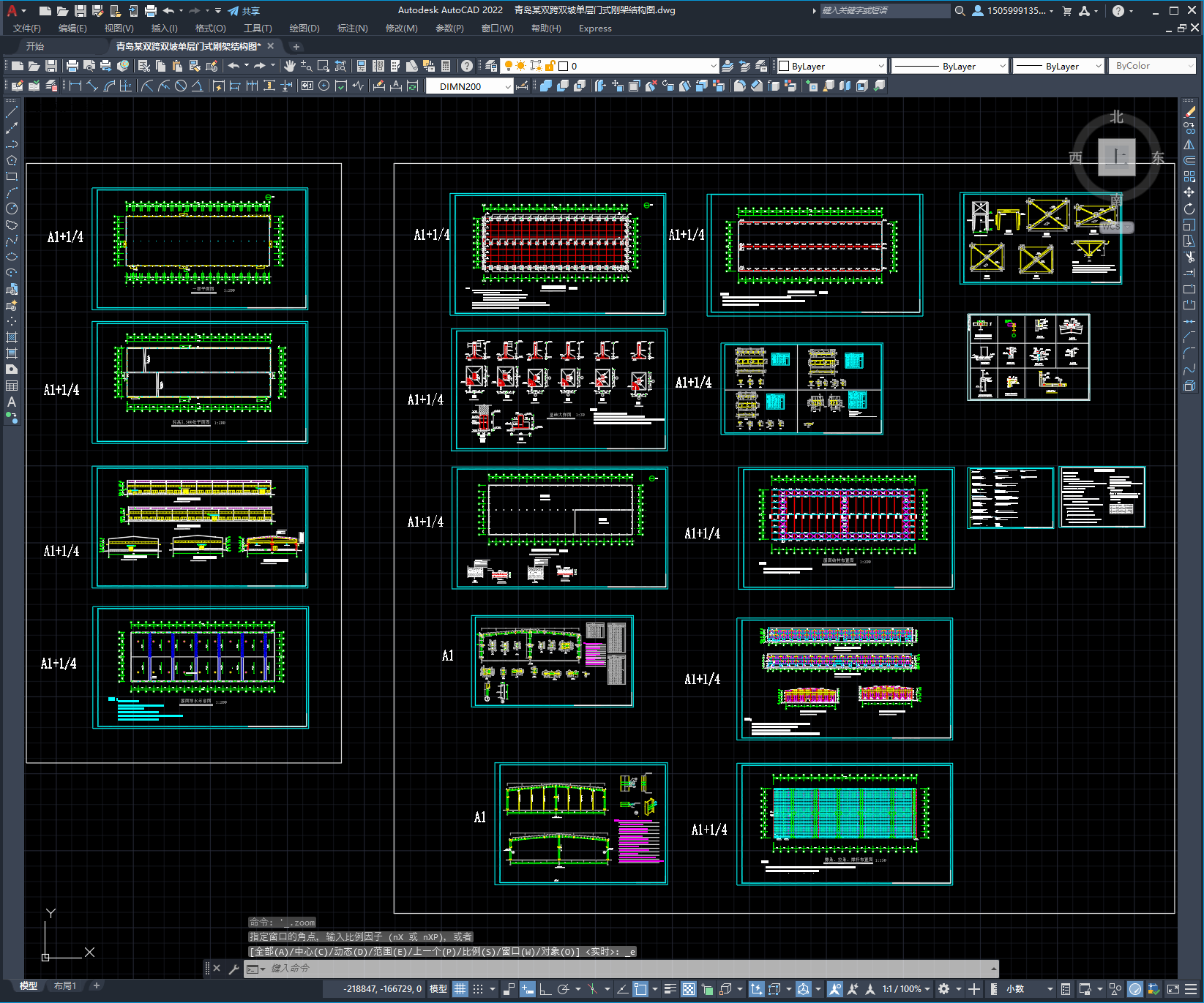

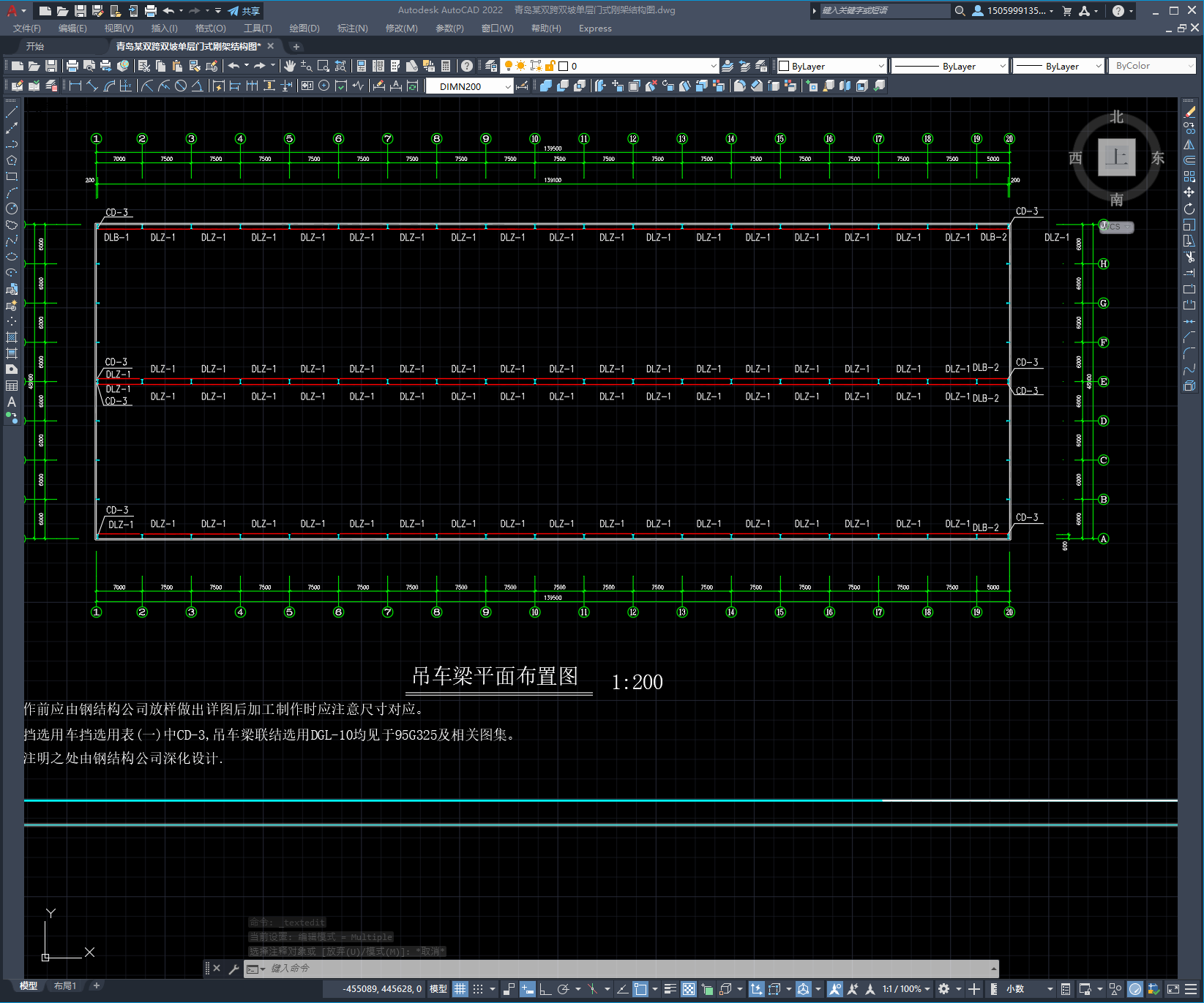

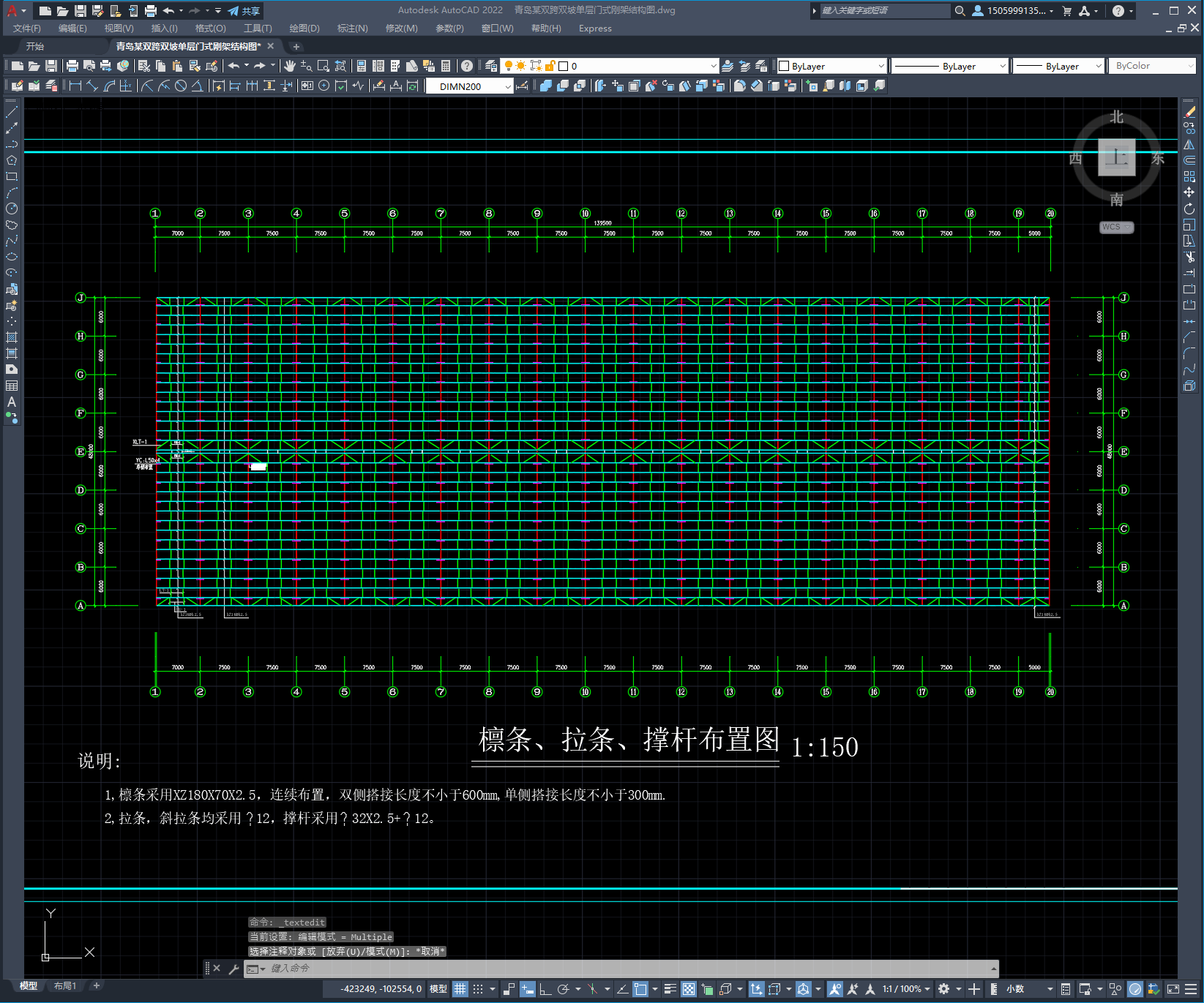

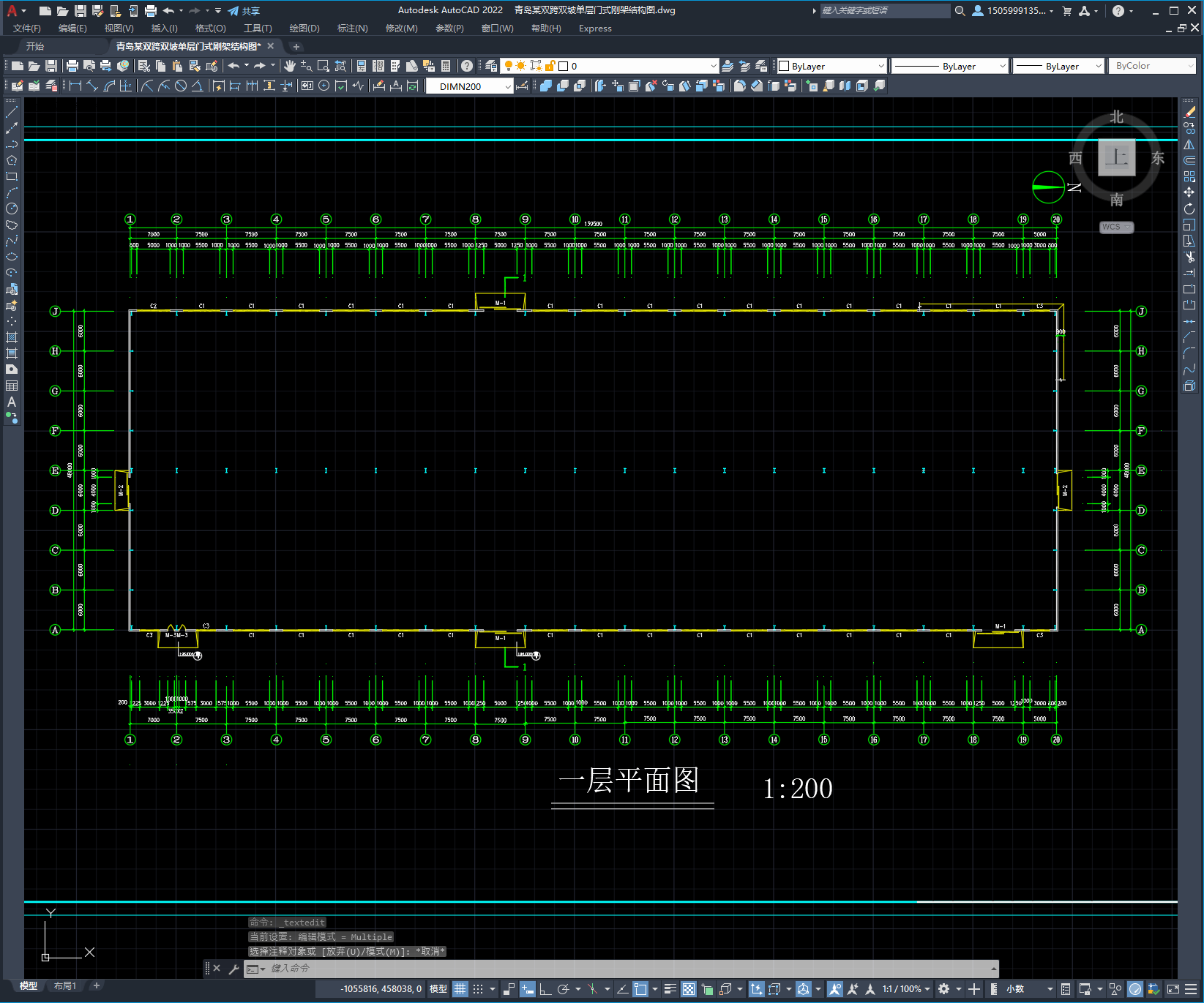

建筑设计说明、平面图、立面图、剖面图、屋面排水示意图、结构设计总说明、基础平面布置图、基础大样图、厂房地面结构图、刚架图、吊车梁平面布置图、屋面结构布置图、檩条布置图、檩条、拉条、撑杆布置图、节点详图共18张图纸。
