某四层五星级宾馆建筑施工图（ID:1694360）

机械设备 / 非标机械 / 某四层五星级宾馆建筑施工图

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17331342797125.zip	7.26M
2	2.85米平面.dwg	1.34M

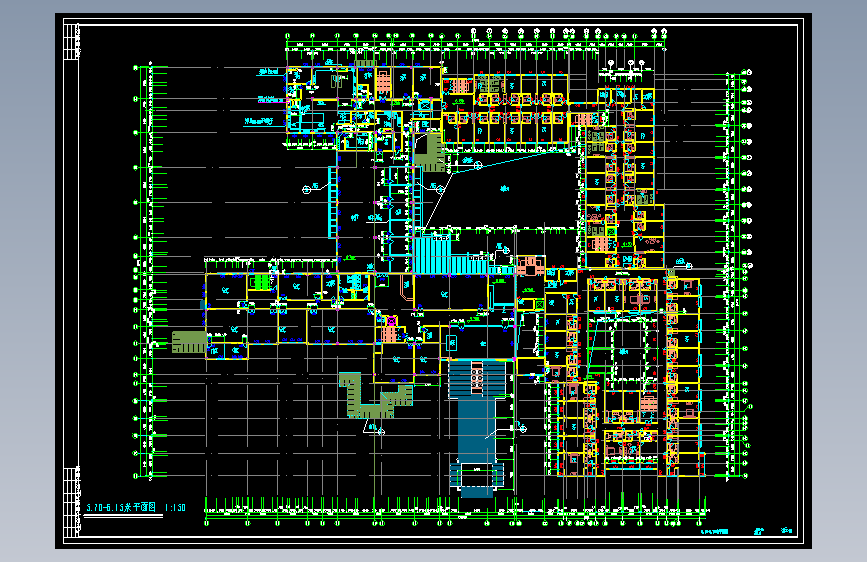

3	5.70米平面.dwg	1.47M
4	9.45米平面.dwg	1.38M
5	LP.dwg	2.62M
6	roof.dwg	832.20K

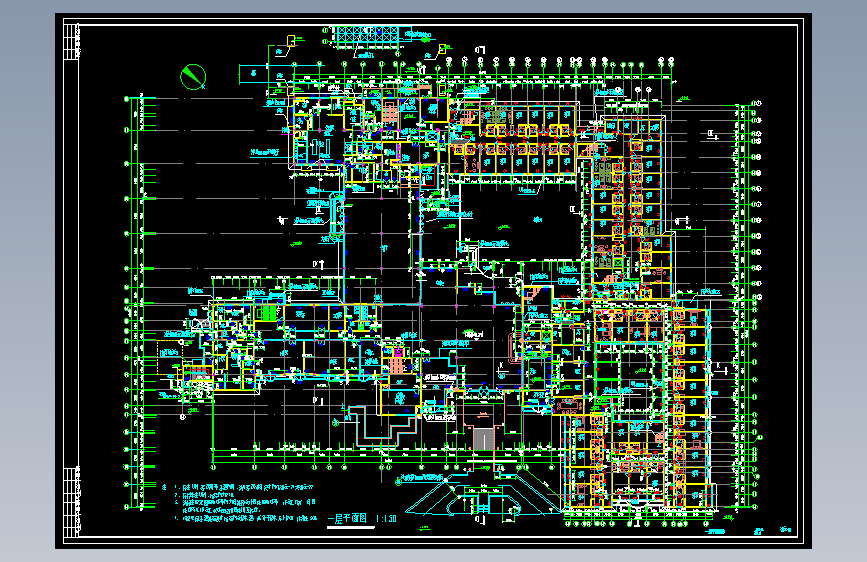

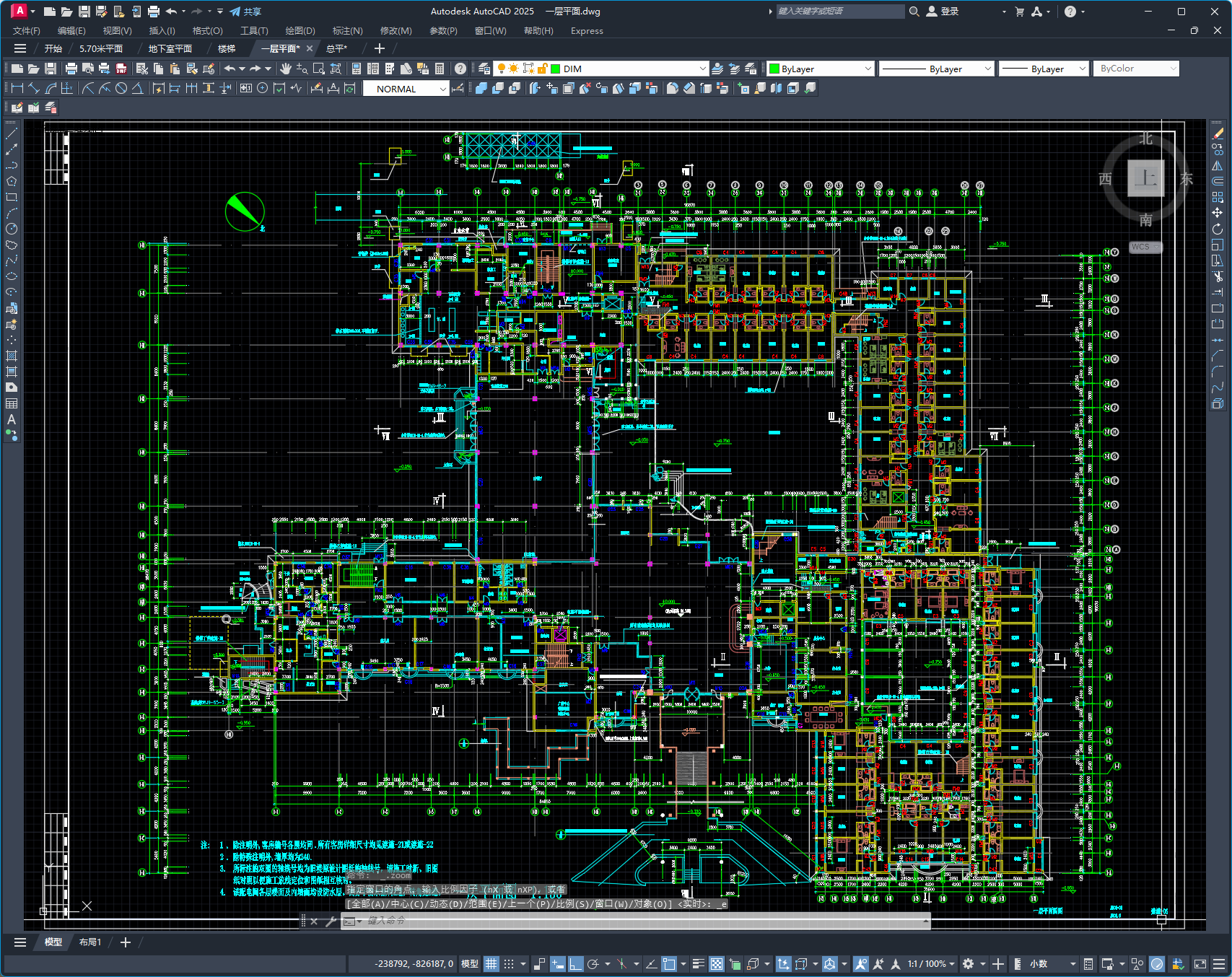

7	一层平面.dwg	2.14M
8	剖面.dwg	911.12K

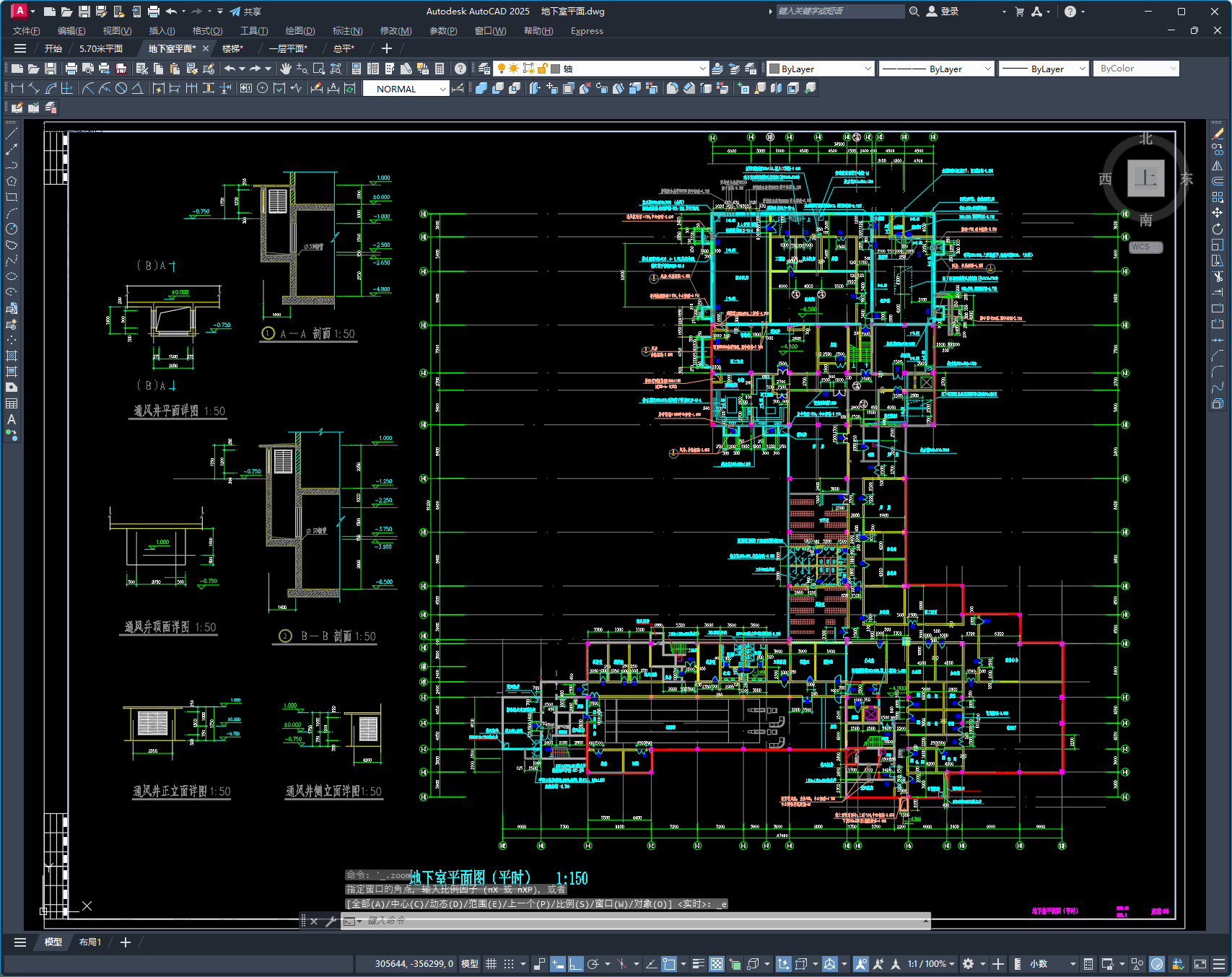

9	地下室平面.dwg	1.16M

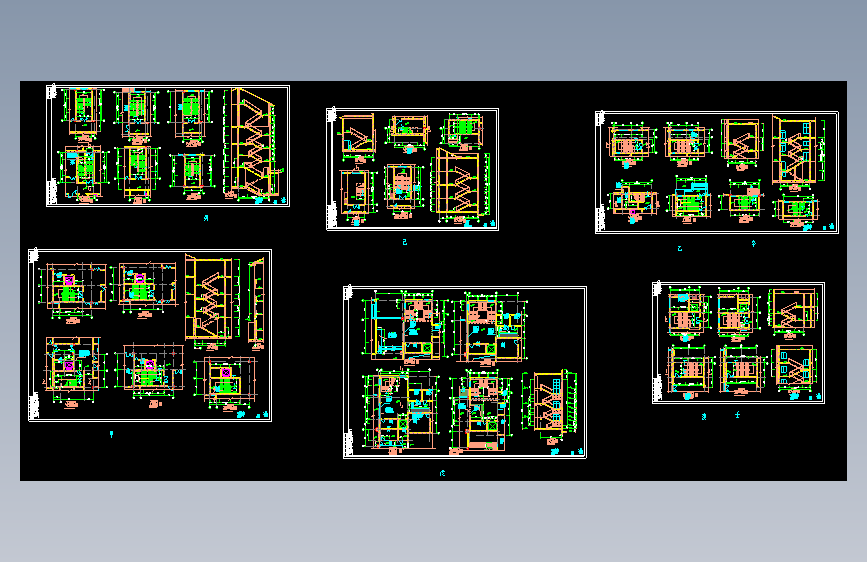

10	客房、卫生间详图.dwg	1.26M

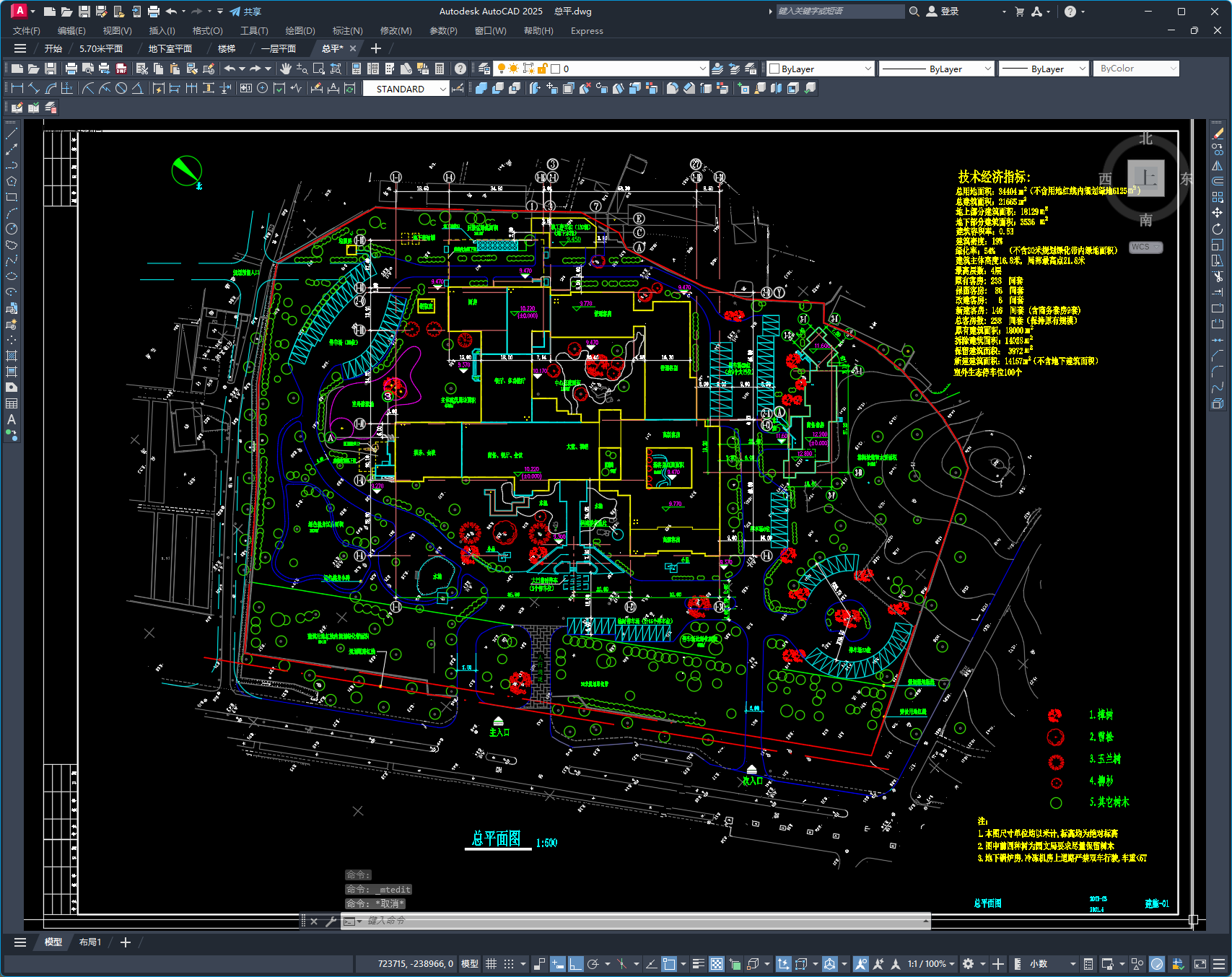

11	总平.dwg	1.41M
12	楼梯.dwg	2.77M
13	详图.dwg	3.15M

此图纸下载需要50金币

立即下载

发布者

辛奇迹

创作: 2477

粉丝: 9

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：7.43M

所需金币：50

上传时间：2024-12-02 18:11:21

是否可编辑：可修改，包括参数

版本：AutoCAD

标签

图纸简介

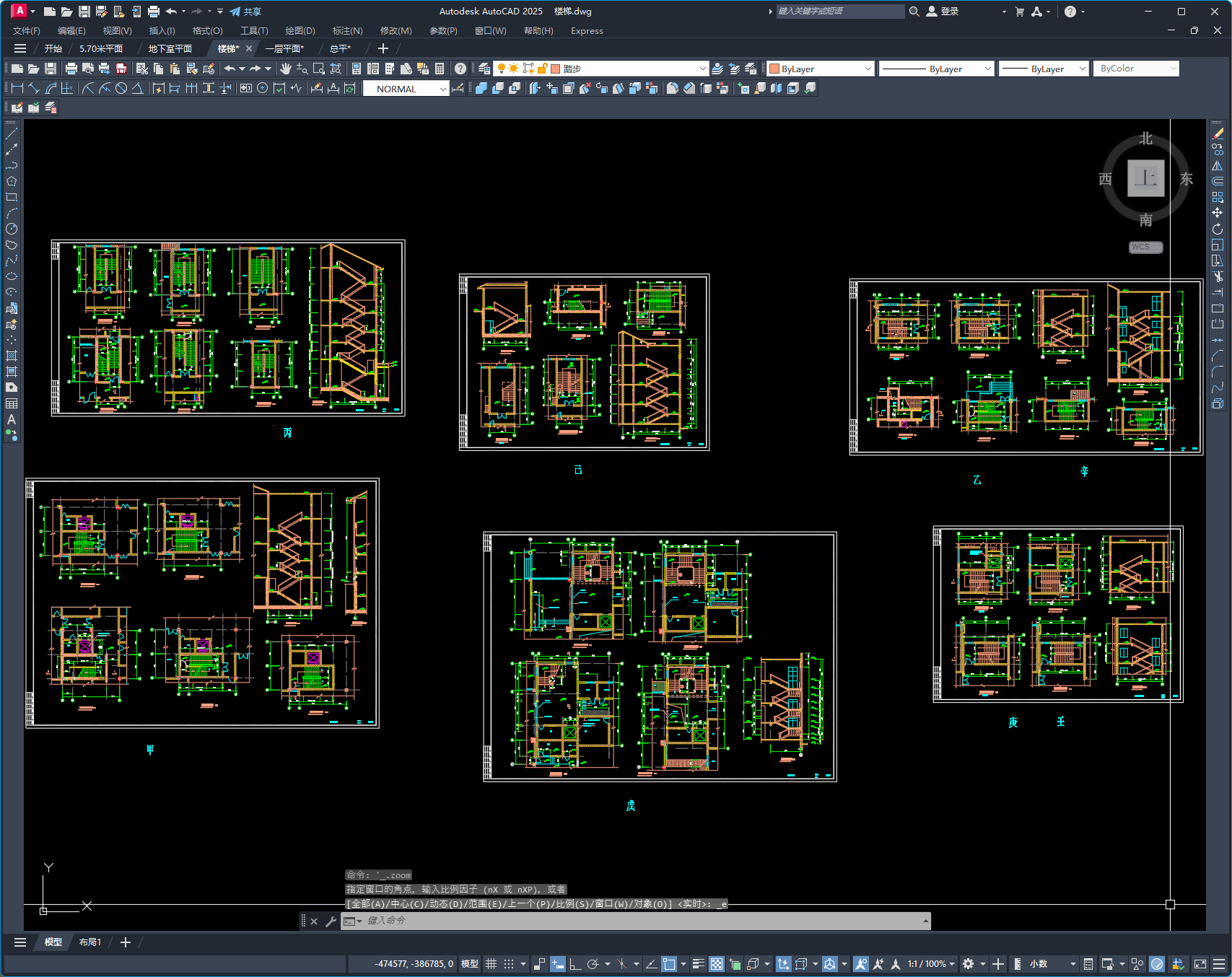

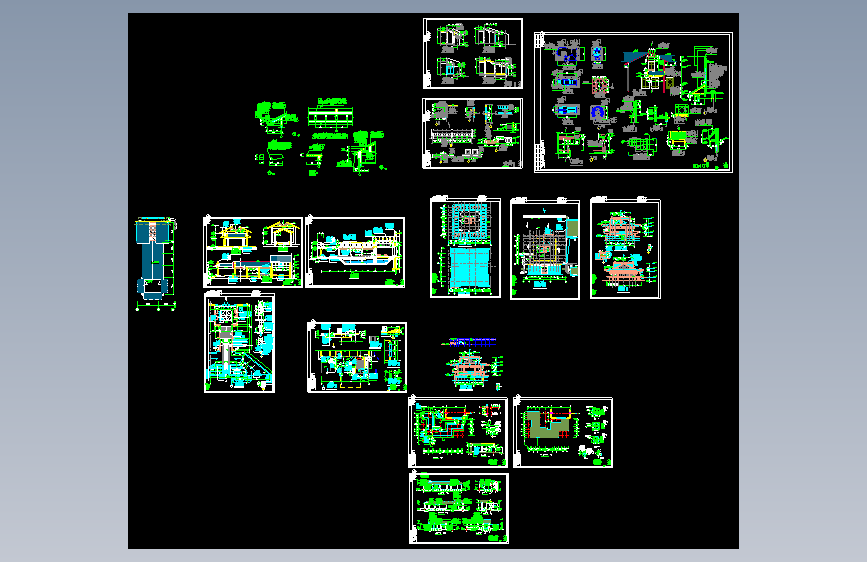

本设计为某四层五星级宾馆建筑施工图　　工程建筑面积约为：21665平方米、结构形式为：框剪结构、层数为：4层、高度为：21.8米　　本套图纸包括经济指标、工程作法、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共18张图纸　　设计功能包括：员工宿舍、共享庭院、办公室、会议室、酒吧、客房、餐厅等。
