工业夹紧机构液压系统（CAD+说明书）（ID:1795346）
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17372290277726.zip | 2.03M |
| 2 | 1.png | 32.90K |
| 3 | 2.png | 20.01K |
| 4 | 3.png | 143.93K |
| 5 | 4.png | 98.15K |

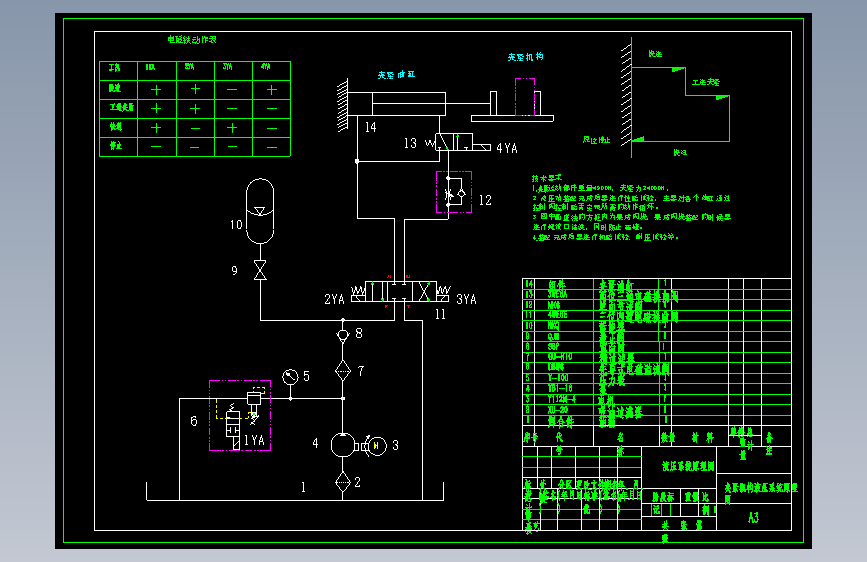

| 6 | 夹紧机构-液压系统原理图-A3.dwg | 202.76K |
| 7 | 夹紧机构-液压缸工况图-A3.dwg | 168.78K |

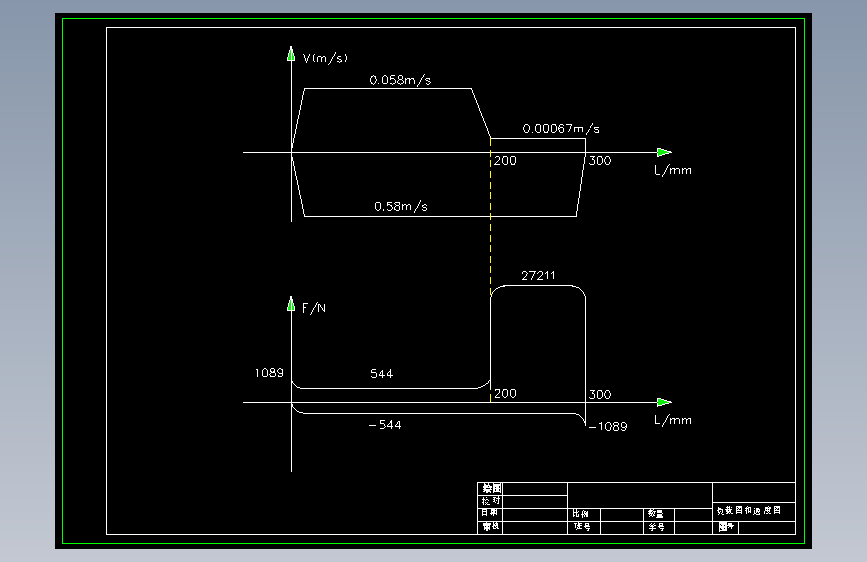

| 8 | 夹紧机构-负载图和速度图-A3.dwg | 166.47K |
| 9 | 工业夹紧机构-液压系统设计说明书.docx | 1.46M |
此图纸下载需要400金币
立即下载
发布者
机械与液压工程师
创作: 527
粉丝: 37
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：2.08M
所需金币：400
上传时间：2025-01-19 03:37:09
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介
工业夹紧机构液压系统，包含液压系统原理图，负载图和速度图，液压缸工况图，设计计算书。 （1）夹紧机构实现功能：快进——工进夹紧——快退——停止的工作循环 （2）基本参数设定：夹紧负载力24000N，夹紧滑台移动部件500kg，即，工作台启动时间（加减速时间）0.2：，采用平导轨，静摩擦系数0.2，导轨面动摩擦系数0.1，工作台快进行程200，工进行程100，快进与快退速度相等，均为3.5m/min，工作台工进夹紧速度为0.00067m/s，导轨面的液压缸机械效率为0.9。
