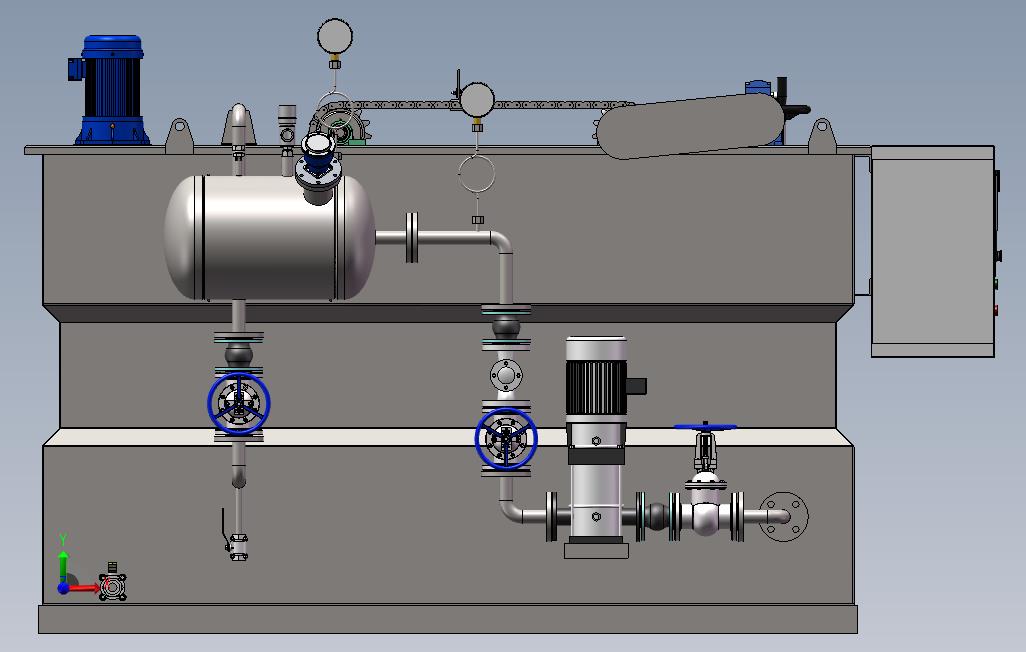

2m3溶气气浮三维建模（ID:233727）

机械设备 / 环保设备 / 2m3溶气气浮三维建模

©非原创

226

平面图

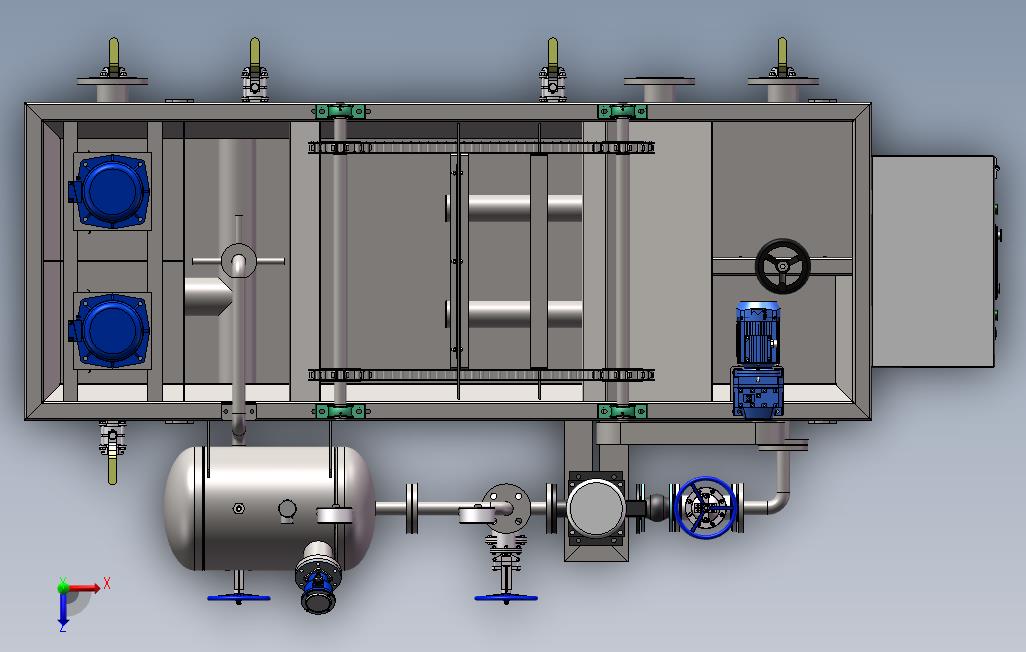

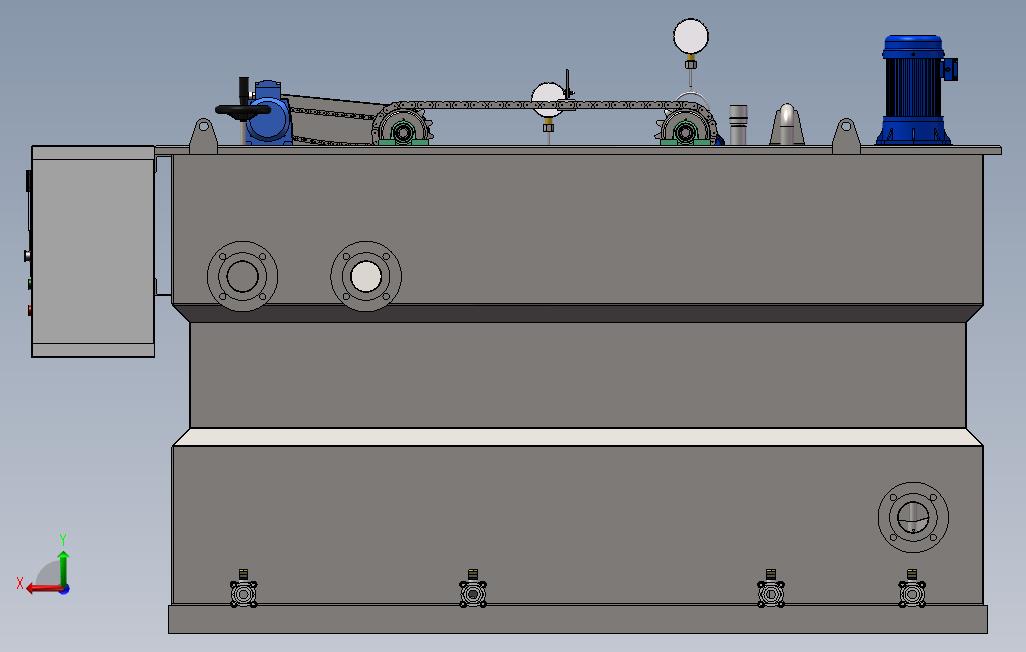

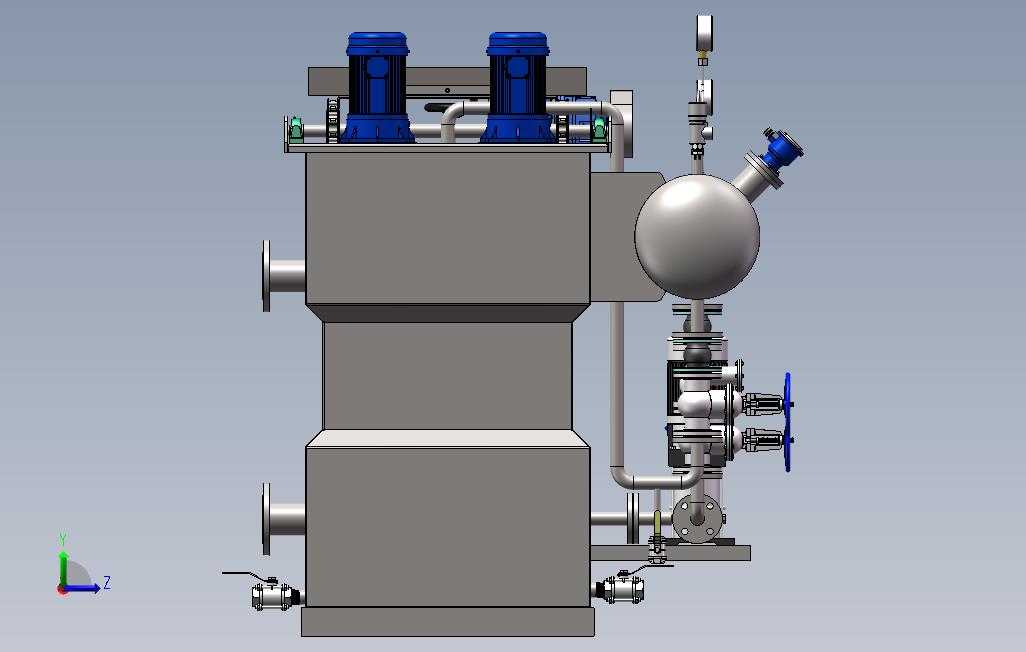

3D视图

文件列表

#	文件名称	文件大小
1	32.SLDPRT	517.58K
2	CDL4法兰型[CDL4-4].sldprt	1.22M
3	RQQF2-00(溶气气浮机总图）.PDF	559.15K
4	RQQF2-00(溶气气浮机总图）.SLDASM	9.04M
5	RQQF2-00(溶气气浮机总图）.SLDDRW	9.10M
6	RQQF2-00-01（循环泵支架）.SLDPRT	119.01K
7	RQQF2-00-02（链条保护罩）.SLDPRT	109.57K
8	RQQF2-00-03（角钢）.SLDPRT	81.50K
9	RQQF2-00-04（吊耳）.SLDPRT	78.80K
10	重复_32.SLDPRT	883.50K
11	DN32法兰接头.SLDPRT	123.83K
12	DN80法兰接头.SLDPRT	128.35K
13	RQQF2-01-00（气浮池）.SLDPRT.SLDASM	791.98K
14	RQQF2-01-01（底板）.SLDPRT	60.58K
15	RQQF2-01-02（左侧板）.SLDPRT	166.64K
16	RQQF2-01-03（右侧板）.SLDPRT	168.03K
17	RQQF2-01-04（前侧板）.SLDPRT	221.81K
18	RQQF2-01-05（后侧板）.SLDPRT	218.13K
19	RQQF2-01-06（隔板1）.SLDPRT	95.98K
20	RQQF2-01-07（隔板2）.SLDPRT	89.58K
21	RQQF2-01-08（隔板3）.SLDPRT	98.97K
22	RQQF2-01-09（隔板4）.SLDPRT	98.65K
23	RQQF2-01-10-00（清水槽）.SLDPRT.SLDASM	202.26K
24	RQQF2-01-10-01（板1）.SLDPRT	95.61K
25	RQQF2-01-10-02（板2）.SLDPRT	68.66K
26	RQQF2-01-10-03（板3）.SLDPRT	67.45K
27	RQQF2-01-10-04（板4）.SLDPRT	64.15K
28	RQQF2-01-10-05（丝杆）.SLDPRT	81.96K
29	RQQF2-01-10-06（C型槽）.SLDPRT	103.69K
30	RQQF2-01-10-07（压板）.SLDPRT	82.69K
31	RQQF2-01-10-08（平键5x5）.SLDPRT	67.56K
32	RQQF2-01-11（接渣槽）.SLDPRT	125.47K
33	RQQF2-01-12（分布管）.SLDPRT	187.26K
34	RQQF2-01-13（集水管）.SLDPRT	160.48K
35	RQQF2-01-14（搅拌机安装板）.SLDPRT	89.77K
36	RQQF2-01-15（底框）.SLDPRT	117.93K
37	RQQF2-01-15（肋板）.SLDPRT	65.76K
38	RQQF2-01-16（电机安装板）.SLDPRT	82.01K
39	圆轮缘手柄-B系列[PWN-16-160].SLDPRT	129.57K
40	外丝接头DN32.SLDPRT	369.17K
41	角钢40x40x4.SLDPRT	70.49K
42	A21型微启式安全阀[DN20].sldprt	278.12K
43	DAQ-02 螺纹式安全阀[DAQ-02-DN25].sldprt	120.79K
44	RQQF2-02-00(容器罐).SLDPRT.SLDASM	1.64M
45	RQQF2-02-01(筒身).SLDPRT	295.72K
46	RQQF2-02-02(封头1).SLDPRT	182.44K
47	RQQF2-02-03(封头2).SLDPRT	224.77K
48	RQQF2-02-04(支撑板).SLDPRT	72.79K
49	RQQF2-02-05(多孔板).SLDPRT	277.67K
50	TB╱T 3102.17-2005[管锥直通管接头DN8×R3／8].sldasm	194.66K
51	TB╱T 3102.17-2005[管锥直通管接头DN8×R3／8]_垫圈.sldprt	66.94K
52	TB╱T 3102.17-2005[管锥直通管接头DN8×R3／8]_弹性卡套.sldprt	91.02K
53	TB╱T 3102.17-2005[管锥直通管接头DN8×R3／8]_橡胶密封环.sldprt	117.32K
54	TB╱T 3102.17-2005[管锥直通管接头DN8×R3／8]_管锥直通管接头体.sldprt	163.63K
55	TB╱T 3102.17-2005[管锥直通管接头DN8×R3／8]_锁紧螺母.sldprt	129.81K
56	重复_垫圈.SLDPRT	66.51K
57	重复_弹性卡套.SLDPRT	90.95K
58	重复_橡胶密封环.SLDPRT	116.50K
59	重复_管锥直通管接头体.SLDPRT	163.17K
60	重复_锁紧螺母.SLDPRT	129.76K
61	M20X1.5水密头.SLDPRT	176.47K
62	O型密封圈d49X3.SLDPRT	69.55K
63	UQK-01-C 液位开关.SLDASM	761.00K
64	UQK-01-C浮球液位开关.197.png	2.05M
65	UQK-01-C浮球液位开关.bip	3.45M
66	UQK-01-C浮球液位开关.jpg	832.43K
67	UQK浮球（φ60X140）.SLDPRT	161.16K
68	UQK液位开关.png	286.74K
69	UQK液位开关模型树.png	612.21K
70	内六角圆柱头螺钉 M4X12.SLDPRT	314.00K
71	内六角圆柱头螺钉 M5X14.SLDPRT	304.00K
72	十字槽小盘头螺钉 M3X6.SLDPRT	311.00K
73	十字槽盘头螺钉 M3X8.SLDPRT	338.50K
74	十字槽盘头螺钉 M4X20.SLDPRT	341.50K
75	十字槽盘头螺钉M4X14.sldprt	324.00K
76	安装法兰.SLDPRT	119.19K
77	安装法兰组件.SLDASM	163.26K
78	平垫圈 3.SLDPRT	176.00K
79	平垫圈 4.SLDPRT	188.00K
80	平垫圈 5.SLDPRT	200.00K
81	弹簧垫圈 3.sldprt	310.00K
82	弹簧垫圈 4.sldprt	425.50K
83	弹簧垫圈 5.SLDPRT	217.50K
84	接线座.SLDASM	104.49K
85	接线座.SLDPRT	270.91K
86	接线座_嵌件1.SLDPRT	78.92K
87	接线座_嵌件2.SLDPRT	60.20K
88	接线柱组件.SLDASM	163.10K
89	橡胶垫（盖板）.SLDPRT	75.34K
90	橡胶垫（绝缘衬套管）.SLDPRT	75.23K
91	浮球摆动支架.SLDPRT	306.63K
92	液位开关触点组件.SLDASM	205.33K
93	盒体.SLDPRT	283.52K
94	磁钢 φ8X10.SLDPRT	43.47K
95	磁钢 φ8X16.SLDPRT	44.98K
96	磁钢压环.SLDPRT	68.47K
97	磁钢摆件.SLDASM	123.14K
98	磁钢摆件.SLDPRT	134.43K
99	磁钢摆件_嵌件.SLDPRT	77.99K
100	磁钢摆件_触点支架.SLDPRT	74.90K
101	磁钢摆件_触点方块.SLDPRT	62.32K
102	磁钢摆件_触点柱.SLDPRT	121.70K
103	磁钢摆件_触点簧片.SLDPRT	66.65K
104	磁钢摆杆_套管.SLDPRT	77.55K
105	磁钢摆杆_磁钢套.SLDPRT	40.35K
106	磁钢摆杆_闷盖.SLDPRT	52.40K
107	磁钢摆杆_顶环.SLDPRT	37.81K
108	磁钢摆杆组件.SLDASM	64.91K
109	端盖.SLDPRT	157.45K
110	绝缘衬套管.SLDPRT	85.63K
111	触点支架.SLDASM	51.98K
112	重复_触点支架.SLDPRT	77.26K
113	重复_触点柱.SLDPRT	121.55K
114	触点组件.png	539.59K
115	铜螺钉 M4.SLDPRT	73.14K
116	销轴.SLDPRT	89.32K
117	压力表100.sldprt	616.08K
118	压力表弯头.SLDPRT	359.38K
119	压力表贴图.jpg	38.16K
120	GB╱T 7810-2017[带立式座轴承UCP205].sldprt	587.17K
121	R..Y..斜齿轮减速电机[R17-5.09╱Y263-4╱M1╱T].sldasm	542.86K
122	R..Y..斜齿轮减速电机[R17-5.09╱Y263-4╱M1╱T]_R07-R167斜齿轮减速电机.sldprt	988.18K
123	R..Y..斜齿轮减速电机[R17-5.09╱Y263-4╱M1╱T]_电机.sldprt	1.25M
124	重复_R07-R167斜齿轮减速电机.SLDPRT	943.67K
125	重复_电机.SLDPRT	1.25M
126	RQQF2-03-00（刮渣装置).SLDPRT.SLDASM	3.13M
127	RQQF2-03-00（刮渣装置).SLDPRT.SLDDRW	439.78K
128	RQQF2-03-01 （轴1).SLDPRT	92.89K
129	RQQF2-03-02 （轴2).SLDPRT	135.60K
130	RQQF2-03-03 （连接板).SLDPRT	110.60K
131	RQQF2-03-04 （刮板).SLDPRT	68.73K
132	RQQF2-03-05 （压板).SLDPRT	68.75K
133	RQQF2-03-06（链轮压板).SLDPRT	80.28K
134	刮渣板装配图.SLDASM	136.58K
135	刮渣链条.SLDPRT	1.77M
136	刮渣链轮24A-13.SLDPRT	395.29K
137	链条08A-17X17-385.8.SLDPRT	1.82M
138	链轮08A-17.SLDPRT	449.47K
139	15.SLDPRT	512.16K
140	H41H-25法兰连接升降式止回阀[H41H-25].sldprt	606.55K
141	KXT型可曲挠橡胶接头[KXT-(Ⅱ)-DN32].sldprt	332.36K
142	RQQF2-04-01-00（管路1）.SLDASM	1.25M
143	RQQF2-04-01-01（管路1）.SLDPRT	195.19K
144	RQQF2-04-02-00（管路2）.SLDASM	1.87M
145	RQQF2-04-02-01（管路2.1）.SLDPRT	180.07K
146	RQQF2-04-02-02（管路2.2）.SLDPRT	173.34K
147	RQQF2-04-03-00（管路3）.SLDASM	1.80M
148	RQQF2-04-03-01（管路3）.SLDPRT	457.88K
149	RQQF2-04-03-02（支撑板）.SLDPRT	121.10K
150	Z41W-16P法兰连接闸阀[Z41W-16P].sldprt	2.08M
151	法兰DN32.SLDPRT	116.31K
152	释放器.SLDPRT	330.25K
153	RQQF2-05-00控制柜.SLDPRT.SLDASM	899.19K
154	RQQF2-05-01底板.SLDPRT	188.77K
155	RQQF2-05-02顶板.SLDPRT	156.13K
156	RQQF2-05-03侧板.SLDPRT	203.61K
157	RQQF2-05-04门板.SLDPRT	304.59K
158	停止按钮.SLDPRT	104.33K
159	CL226-1.SLDPRT	191.09K
160	CL226-销子.SLDPRT	70.73K
161	CL226[CL226-1].sldasm	163.92K
162	CL226[CL226-1]_CL226-1.sldprt	262.16K
163	CL226[CL226-1]_CL226-销子.sldprt	71.78K
164	启动按钮.SLDPRT	101.49K
165	急停开关.SLDPRT	283.70K
166	电源指示灯.sldprt	1.29M
167	西门子触摸屏模型.SLDPRT	1.31M
168	触摸屏.SLDPRT	114.66K
169	90°门锁.sldasm	110.01K
170	压板.sldprt	39.54K
171	门锁.sldprt	66.09K
172	门锁片.sldprt	36.78K
173	28三相立式电机[ZV-750-25-SZ-B-G1-LD-Q1].sldprt	2.09M
174	叶片.SLDPRT	109.55K
175	搅拌装置.SLDASM	310.79K
176	搅拌轴.SLDPRT	70.07K

此图纸下载需要300金币

立即下载

发布者

皓月当空

创作: 66

粉丝: 38

加入时间：2021-06-01

私信

关注

模型信息

图纸格式：sldprt,pdf,sldasm

文件大小：73.6M

所需金币：300

上传时间：2021-12-01 09:58:40

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

solidworks2018

处理量：2m3/h

平流式溶气气浮

图纸简介

在给水排水处理工艺中对于比重接近于水的微小悬浮物的去除,气浮分离技术是最有效的方法。因其占地小,电耗省,操作方便,处理效果好等优点,已被广泛应用于各类污水处理工程。设备中的关键部位溶气系统采用了国家专利技术,溶气效率高,处理效果稳定,真正实现了机电仪一体化控制。应用范围：气浮作为水处理的一个工艺被广泛用于污水处理及给水净化工程。本设备适用于： ⒈造纸白水纸浆回收及清水回用。 ⒉各种重金属离子的去除。 ⒊炼油废水、油污分离。 ⒋制革废水杂质去除。 ⒌印染废水色度及杂质的去除。 ⒍各种生物处理、生物泥膜固液分离。 ⒎污泥浓缩(处理量为设备能力的20%-30%)。工作原理：污水与药剂进入调节池充分搅拌,污水充分反应好进入气浮池的1接触区，与溶气系统释放的溶气水充分混合接触。污水中絮体充分吸收粘附微小气泡，然后通过布水管气浮分离区。絮体在气泡浮力的作用下浮向水面形成浮渣层，水面上的浮渣聚集到一定厚度后，刮渣机刮入后排出。下层的清水经集水管流至清水池一部分供回流溶气水使用，另一部分剩余清水通过溢流口排放。清水经回流水泵加压，经控制阀并调节开关大小，进入溶气罐，空气与水在溶气罐中溶解分离与循环，充分溶气后的水至型释放器释放入气浮池接触混合区。溶气罐中的空气不断进入水中，空气将不断减少。此时自动控制部分能控制空压机定量供气，保证足够供气量。
