五自由度液压机械手（ID:2542722）

机械设备 / 非标机械 / 五自由度液压机械手

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17554090205984.zip	17.03M
2	JXSGB894．1-86轴用弹性挡圈A型25.SLDPRT	89.61K
3	JXSGB894．1-86轴用弹性挡圈A型40.SLDPRT	89.56K
4	JXSGB／T1096-1979普通平键A型10×25.SLDPRT	134.17K
5	JXSGB／T1096-1979普通平键A型14×50.SLDPRT	121.04K
6	JXSGB／T276-94深沟球轴承6009-2RZ.SLDPRT	607.14K
7	JXSGB／T292-94角接触球轴承71914AC／DB.SLDPRT	909.32K
8	JXSGB／T301-1995推力球轴承51214.SLDPRT	333.59K
9	JXSGB／T5780-2000六角头螺栓C级M10×120.SLDPRT	143.23K
10	JXSGB／T5780-2000六角头螺栓C级M12×55.SLDPRT	151.17K
11	JXSGB／T5780-2000六角头螺栓C级M14×50.SLDPRT	153.56K
12	JXSGB／T6177．1-2000六角法兰面螺母A级M14.SLDPRT	127.40K
13	JXSGB／T6187-2000全金属六角法兰面锁紧螺母M10.SLDPRT	124.28K
14	JXSGB／T6187-2000全金属六角法兰面锁紧螺母M12.SLDPRT	122.82K
15	JXSGB／T70．1-2000内六角圆柱头螺钉M10×35.SLDPRT	118.04K
16	JXSGB／T70．1-2000内六角圆柱头螺钉M10×40.SLDPRT	118.21K
17	JXSGB／T70．1-2000内六角圆柱头螺钉M10×85.SLDPRT	111.38K
18	JXSGB／T70．1-2000内六角圆柱头螺钉M12×30.SLDPRT	136.70K
19	JXSGB／T70．1-2000内六角圆柱头螺钉M12×55.SLDPRT	131.00K
20	JXS五自由度液压机械手-总装配图.SLDASM	3.83M
21	JXS回转固定板.SLDPRT	115.23K
22	JXS大臂主动圆柱齿轮56×2.5.SLDPRT	737.20K
23	JXS大臂从动圆柱齿轮56×2.5.SLDPRT	709.09K
24	JXS大臂侧板.SLDPRT	122.85K
25	JXS大臂侧板加强板.SLDPRT	58.79K
26	JXS大臂回转架侧板1.SLDPRT	101.33K
27	JXS大臂回转架侧板2.SLDPRT	82.73K
28	JXS大臂回转架加班板.SLDPRT	67.83K
29	JXS大臂回转架底板.SLDPRT	91.48K
30	JXS大臂回转组件.SLDASM	140.96K
31	JXS大臂平衡梁焊接轴.SLDPRT	128.70K
32	JXS大臂旋转马达.SLDPRT	469.64K
33	JXS大臂旋转马达减速器.SLDPRT	106.32K
34	JXS大臂组件.SLDASM	127.65K
35	JXS大臂齿轮回转轴.SLDPRT	139.93K
36	JXS大臂齿轮回转轴端盖.SLDPRT	141.03K
37	JXS大臂齿轮回转轴隔套1.SLDPRT	118.88K
38	JXS夹持旋转臂.SLDPRT	121.29K
39	JXS夹持旋转马达.SLDPRT	469.86K
40	JXS夹持旋转马达减速器.SLDPRT	106.37K
41	JXS夹持组件.SLDASM	173.10K
42	JXS夹持组件基座.SLDPRT	151.64K
43	JXS夹爪.SLDPRT	94.26K
44	JXS夹爪油缸缸杆.SLDPRT	103.83K
45	JXS夹爪油缸缸筒.SLDPRT	85.88K
46	JXS夹爪组件回转轴1.SLDPRT	112.38K
47	JXS夹爪组件回转轴2.SLDPRT	110.07K
48	JXS小臂侧板.SLDPRT	132.27K
49	JXS小臂侧板加强板1.SLDPRT	58.83K
50	JXS小臂侧板加强板2.SLDPRT	80.81K
51	JXS小臂侧板加强板3.SLDPRT	96.70K
52	JXS小臂回转架侧板1.SLDPRT	115.07K
53	JXS小臂回转架侧板2.SLDPRT	92.23K
54	JXS小臂回转架底板.SLDPRT	58.06K
55	JXS小臂回转组件.SLDASM	127.46K
56	JXS小臂回转轴1.SLDPRT	76.20K
57	JXS小臂旋转马达.SLDPRT	470.60K
58	JXS小臂旋转马达减速器.SLDPRT	105.75K
59	JXS小臂组件.SLDASM	133.15K
60	JXS平衡调节杆.SLDPRT	123.53K
61	JXS底座.SLDPRT	132.41K
62	JXS底座旋转马达.SLDPRT	407.82K
63	JXS底盘旋转轴下法兰-1.SLDPRT	156.67K
64	JXS旋转底座大齿轮.SLDPRT	745.09K
65	JXS旋转底座小齿轮.SLDPRT	295.55K
66	JXS旋转底座组件.SLDASM	1.08M

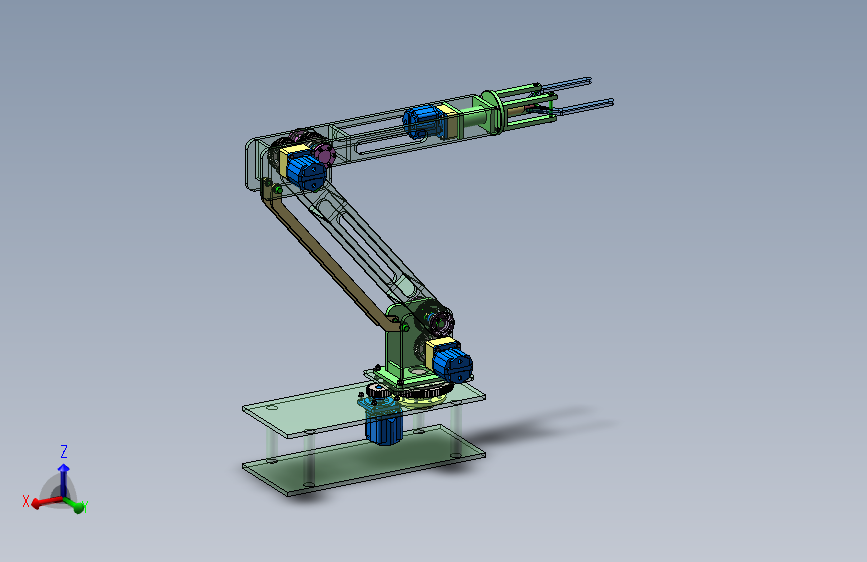

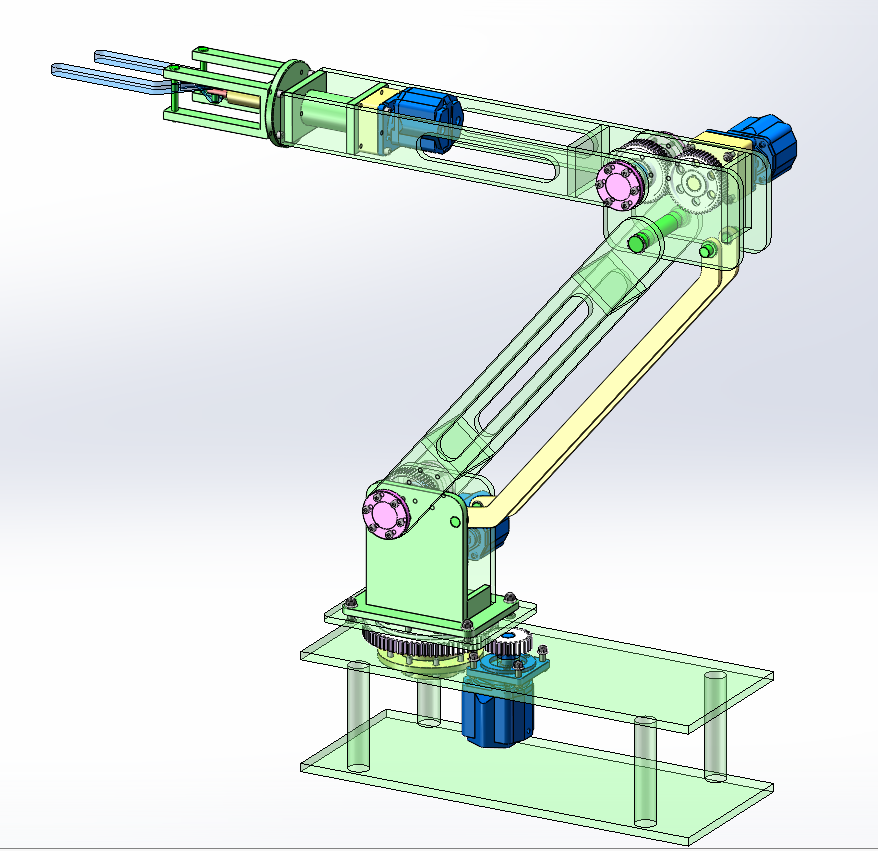

67	三维总图.png	172.24K

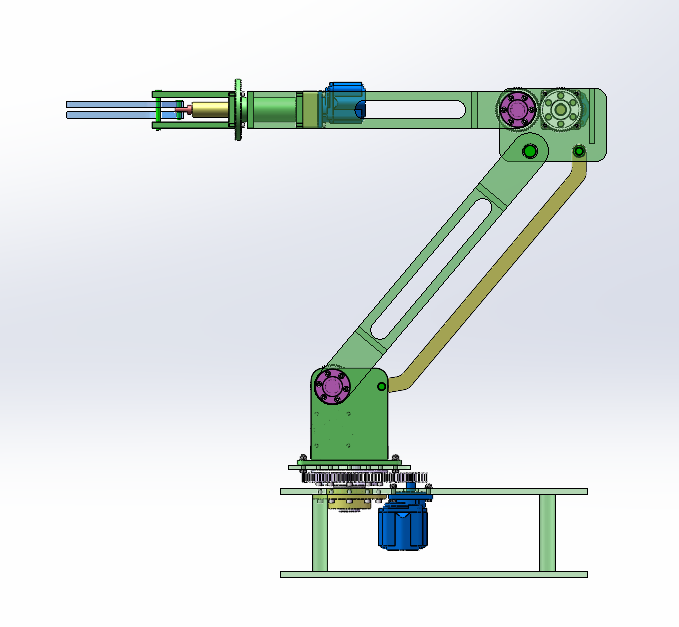

68	主视图.png	69.94K

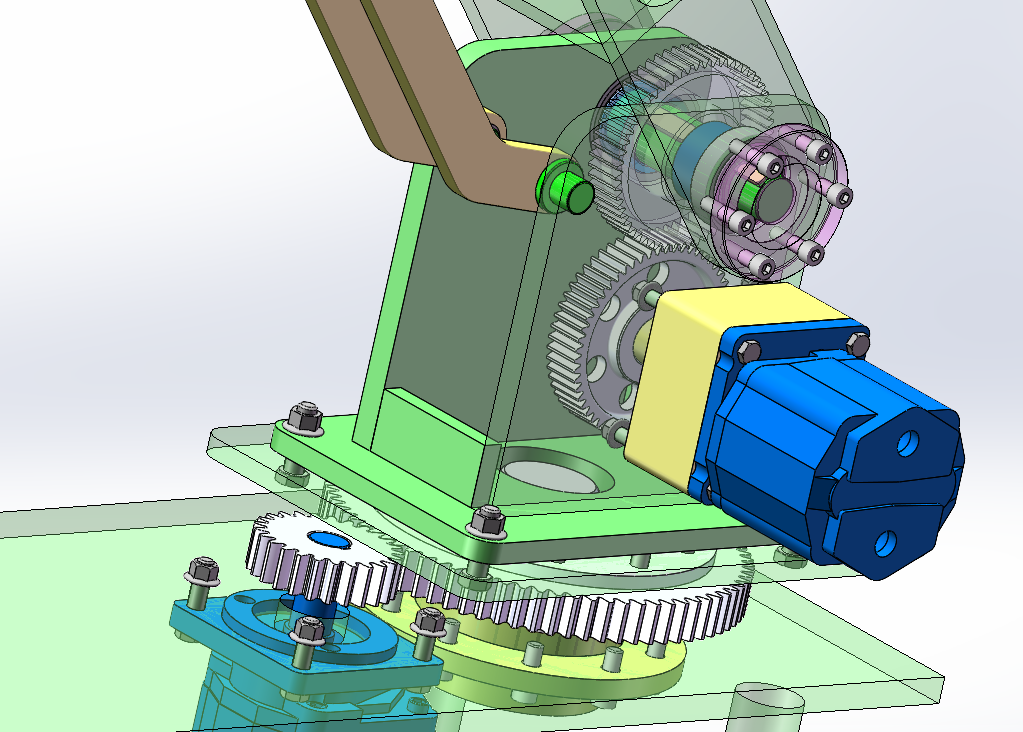

69	传动结构.png	335.31K

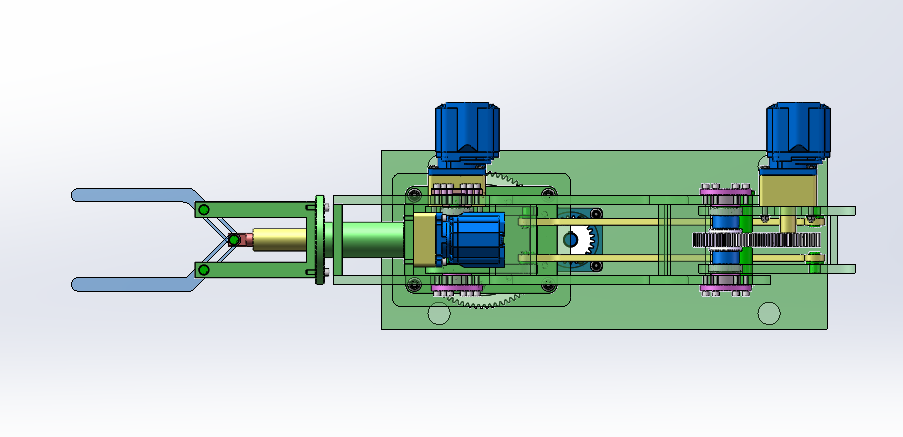

70	俯视图.png	76.82K

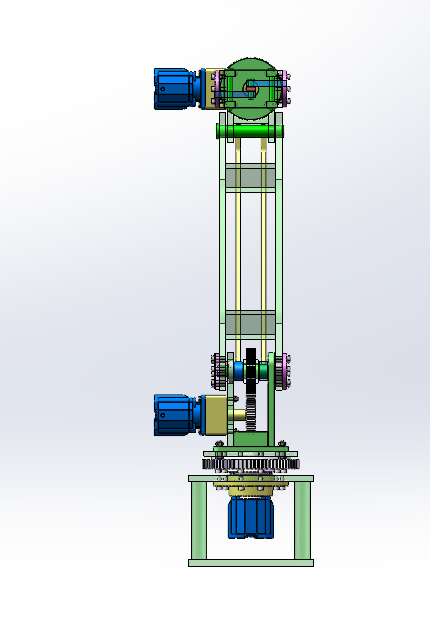

71	左视图.png	54.90K

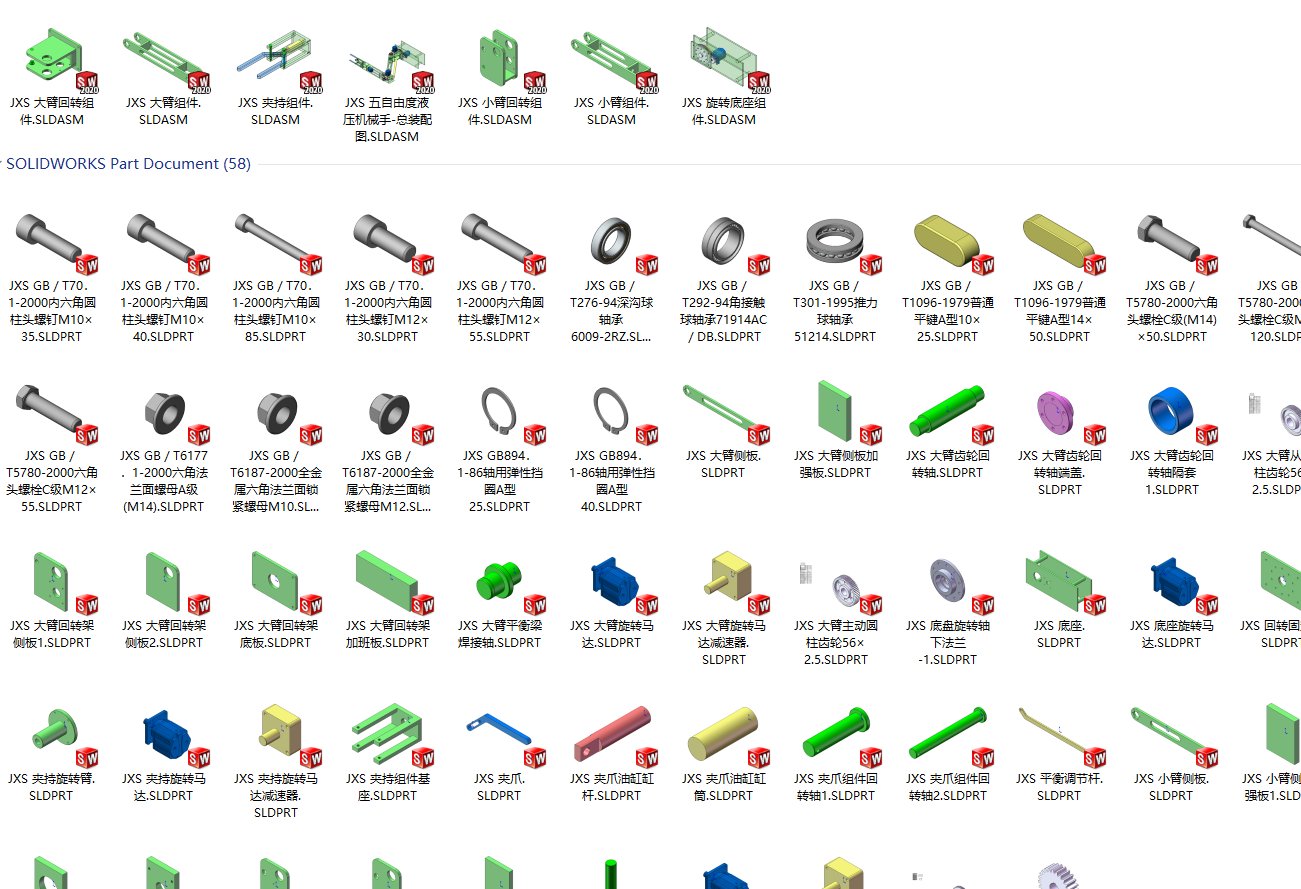

72	明细.png	221.23K
