石化分厂年产10万吨异丙醇项目初步设计（ID:2695908）

机械设备 / 非标机械 / 石化分厂年产10万吨异丙醇项目初步设计

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17593811099237.zip	101.73M

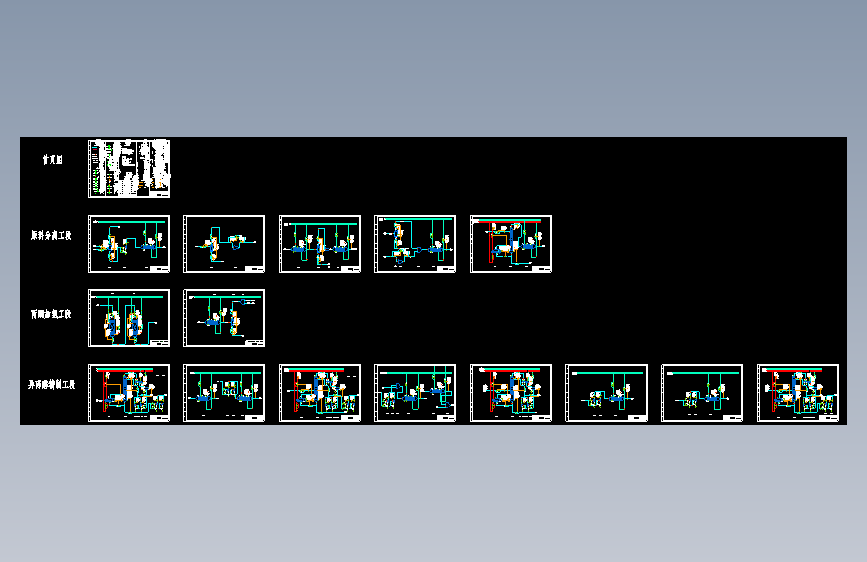

2	工艺流程图PFD.pdf	1.14M
3	管道及仪表流程图PID.pdf	2.38M
4	R0301设备工艺条件图.pdf	106.19K
5	T0402设备工艺条件图.pdf	329.94K
6	E0302设备工艺条件图.pdf	138.07K
7	车间布置1.pdf	50.21K
8	车间布置2.pdf	49.81K
9	车间布置3.pdf	46.50K
10	车间布置4.pdf	43.43K
11	车间布置5.pdf	45.54K
12	厂区总平面布置图.pdf	166.60K
13	厂区消防-逃生路线图.pdf	164.58K
14	上面.pdf	121.66K
15	右上.pdf	167.24K
16	右面.pdf	153.14K
17	后面.pdf	181.01K
18	左上.pdf	155.27K
19	左面.pdf	148.16K
20	正面.pdf	186.52K

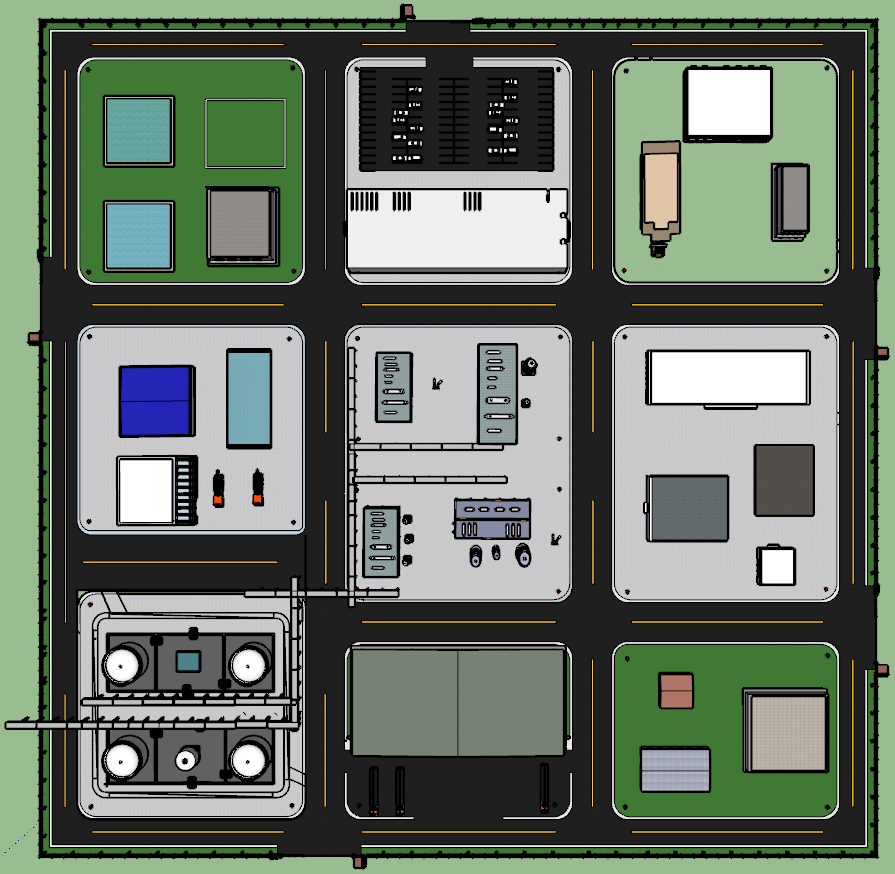

21	厂区图-1.png	384.03K
22	厂区图-2.png	226.13K
23	厂区图-3.png	151.69K
24	厂区图-4.png	145.55K
25	厂区图-5.png	249.13K

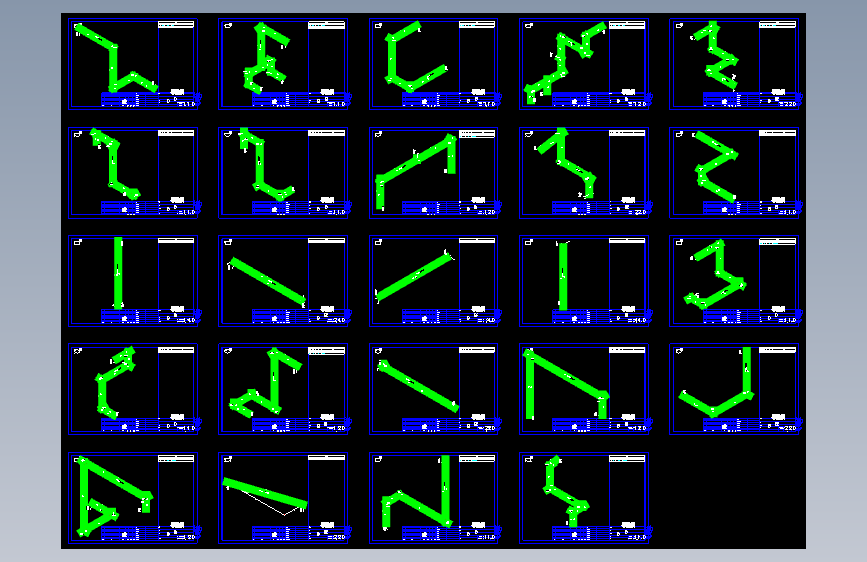

26	管道轴测图.pdf	3.25M
27	管道轴测图-2004.dwg	523.95K
28	0-项目摘要.docx	1.01M
29	1-可行性研究报告.docx	3.04M
30	10-能量集成及换热网络设计.docx	601.92K
31	11-创新性说明书.docx	1.42M
32	2-初步设计说明书.docx	3.33M
33	3-经济分析与评价.docx	974.46K
34	4-环境影响评估报告.docx	1.21M
35	5-反应器设计说明书.docx	1.29M
36	6-换热器设计说明书.docx	2.43M
37	7-塔设备设计说明书.docx	1.29M
38	8-泵设备设计说明书.docx	1.35M
39	9-安全评价报告.docx	1.72M
40	反应器设计说明书.docx	162B
41	环境影响评估报告.docx	162B
42	附录1-物料衡算.docx	859.28K
43	附录2-热量衡算.docx	729.62K
44	附录3-《设备设计及选型一览表》.docx	721.28K
45	附录4-物质MSDS一览表.docx	782.19K
46	附录5-HAZOP分析报告.docx	513.28K
47	附录6-公用工程供应协议及方案.docx	695.18K
48	1-丙酮加氢全流程模拟（不含换热网络，含热泵精馏，含公用工程）.bkp	1.47M
49	2-丙酮加氢全流程模拟（含换热网络，不含热泵精馏，含公用工程）.bkp	1.43M

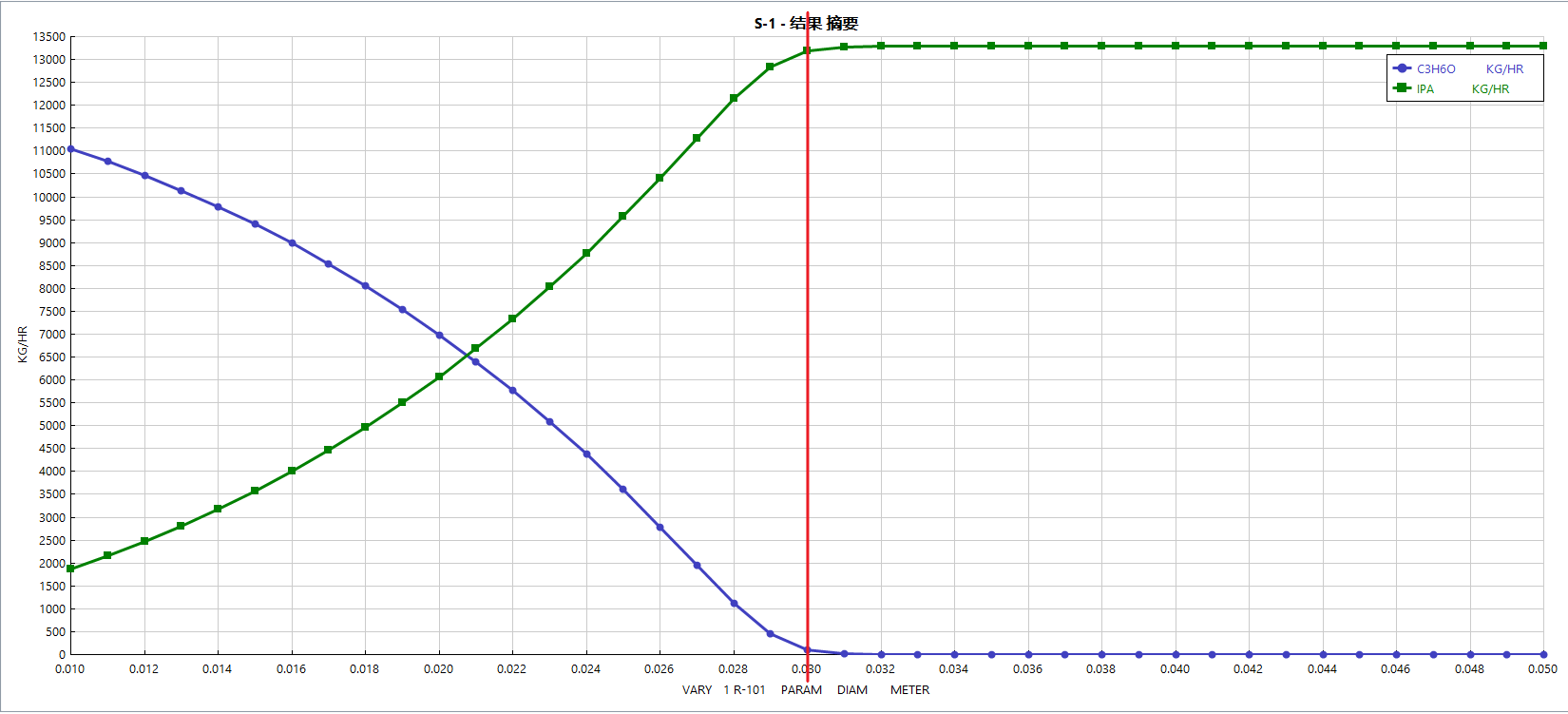

50	3-丙酮加氢全流程模拟（不含换热网络，不含热泵精馏，含公用工程）.bkp	1.54M
51	T0402异丙醇分离塔摩尔回流比的灵敏度分析.png	65.57K

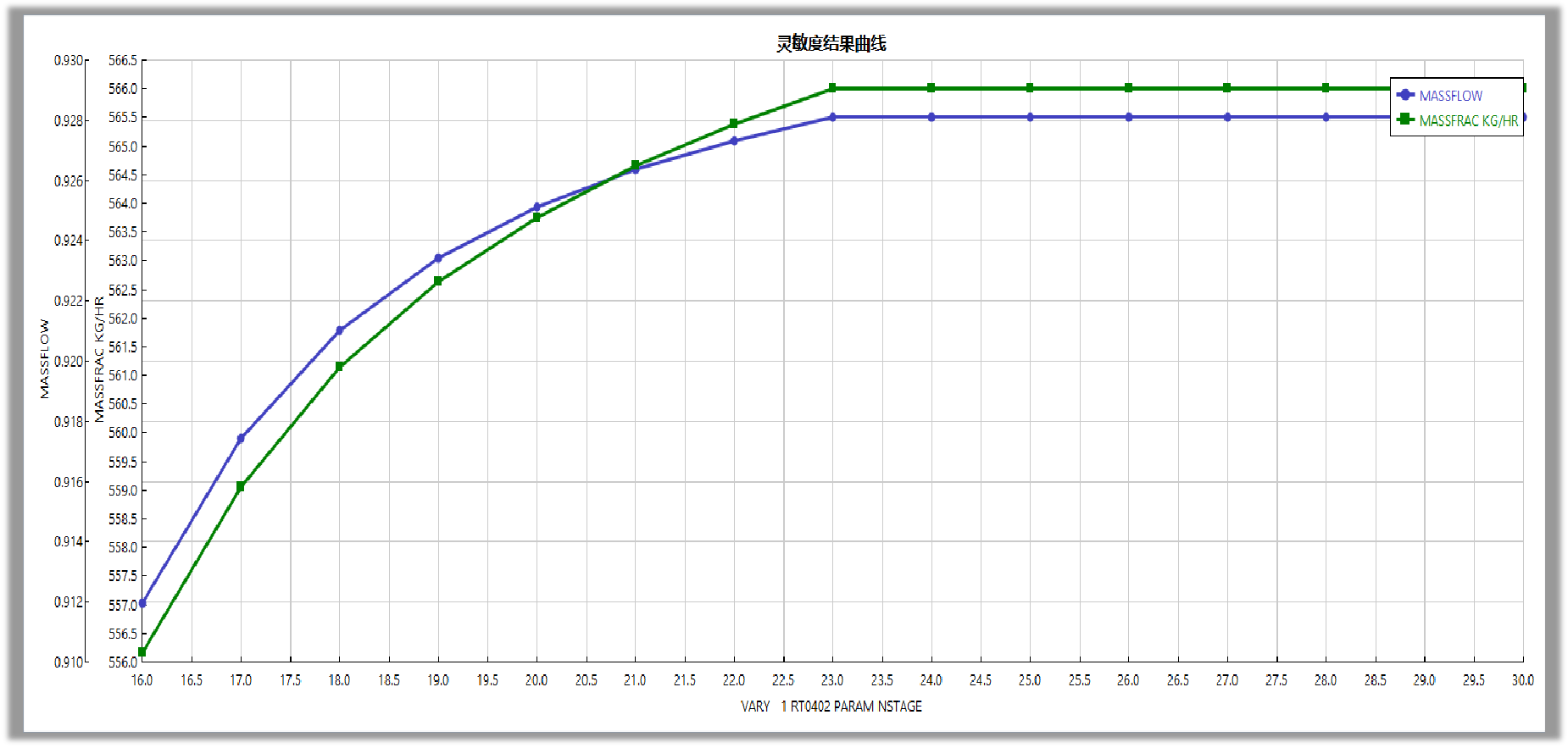

52	T0402异丙醇分离塔的理论塔板数灵敏度分析.png	63.26K

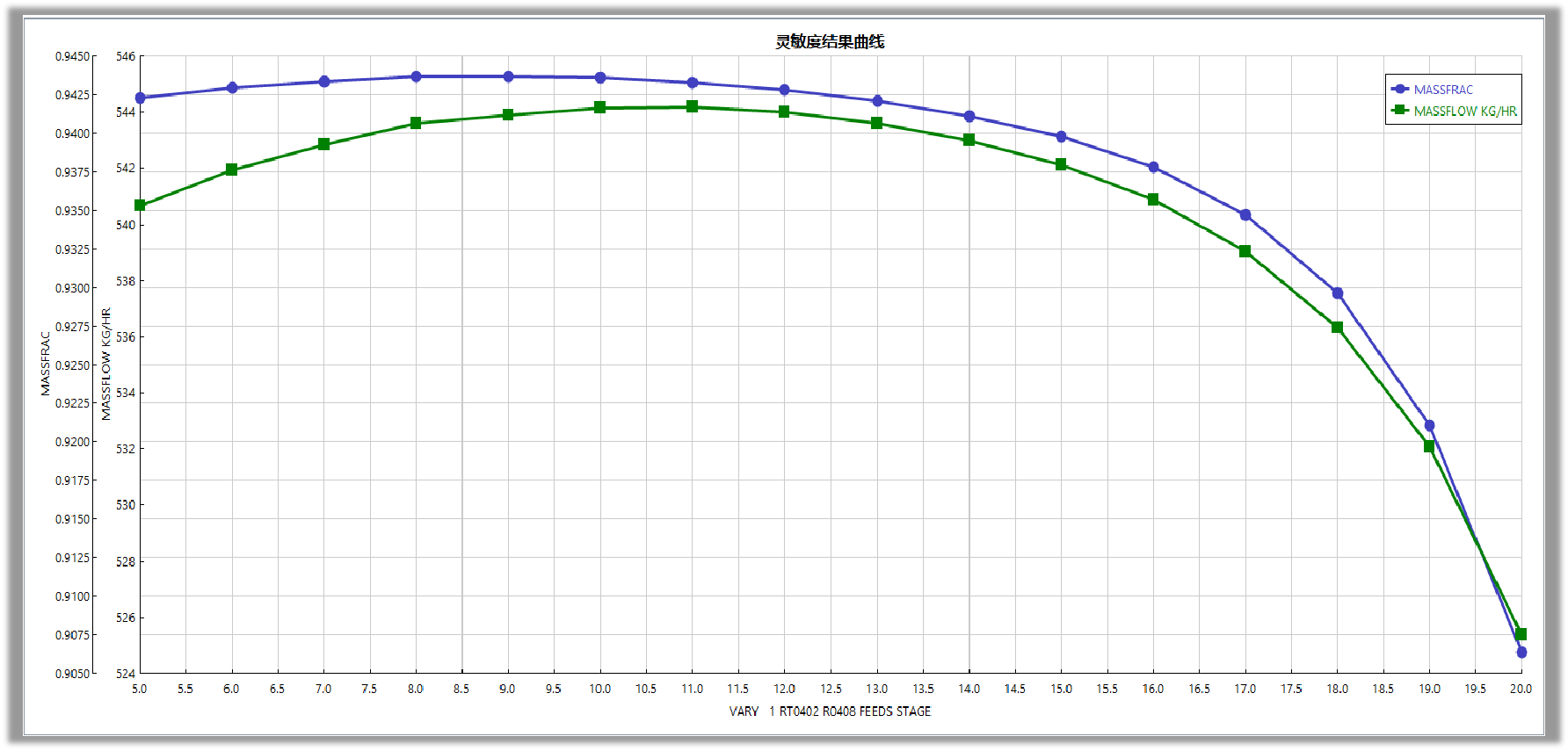

53	T0402异丙醇分离塔进料板位置的灵敏度分析.png	65.93K
54	摩尔回流比优化.bkp	143.36K
55	理论塔板数优化.bkp	143.35K
56	简单塔模拟.bkp	140.81K
57	进料板位置优化.bkp	143.36K
58	R-0301丙酮加氢反应器优化.bkp	382.99K

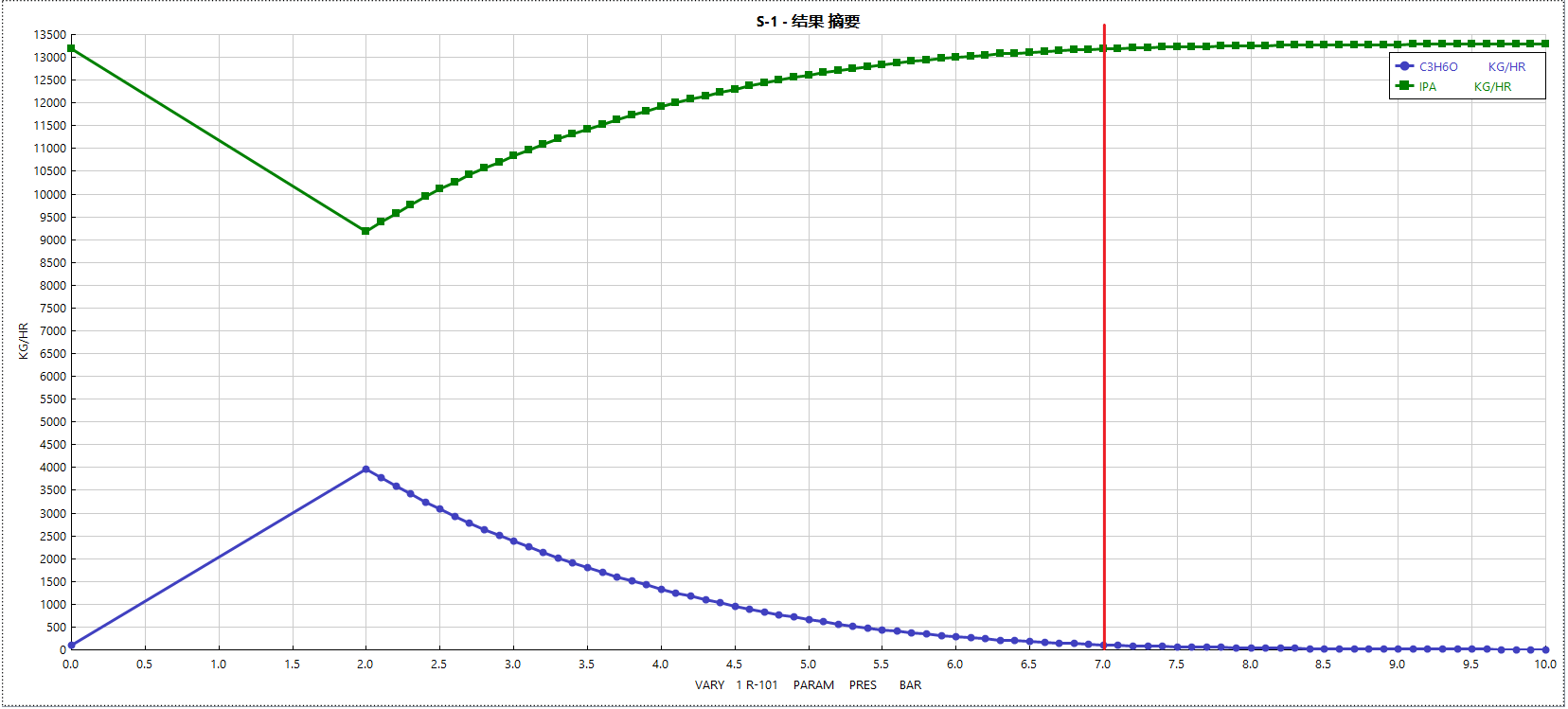

59	反应器压力灵敏度分析.png	51.79K
60	反应器管径灵敏度分析.png	46.62K

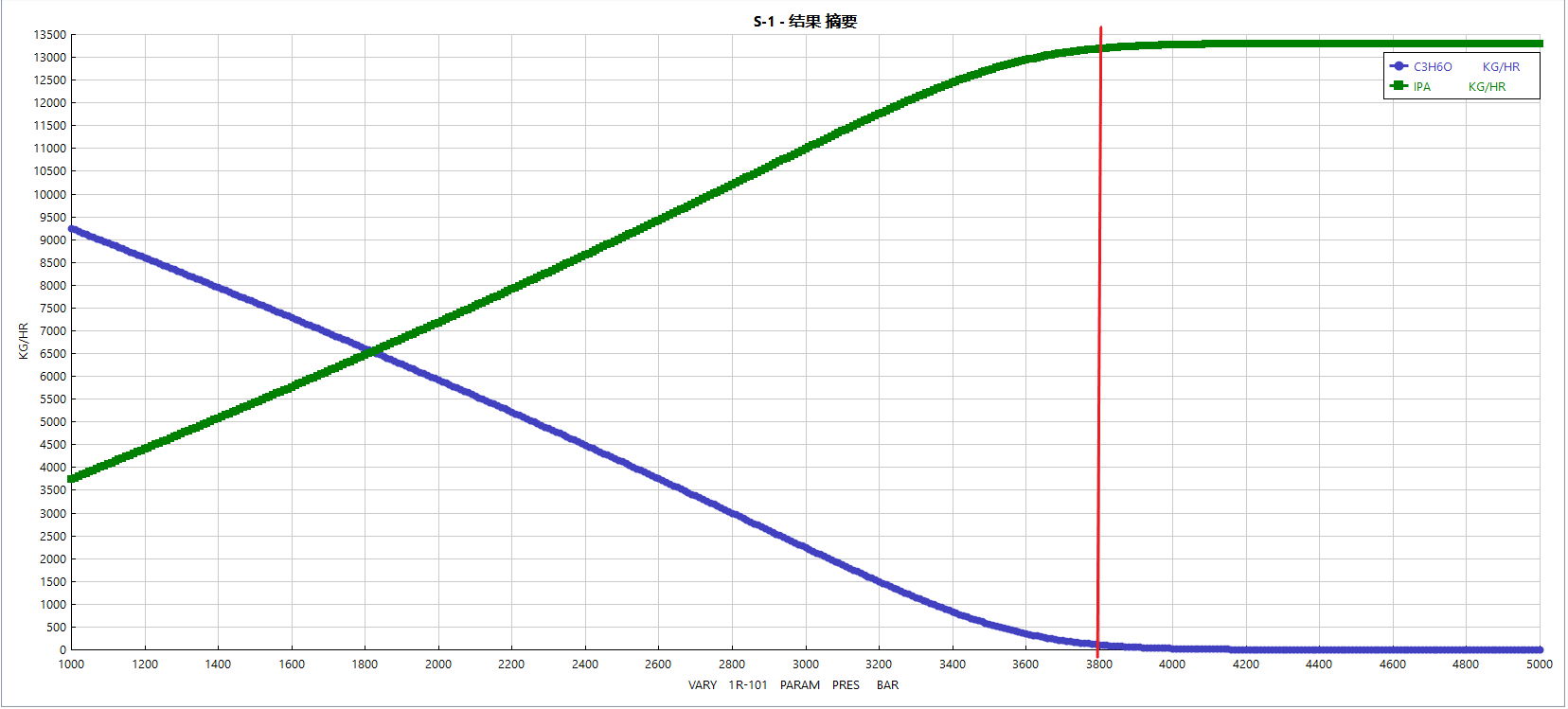

61	反应器管数灵敏度分析.png	33.60K

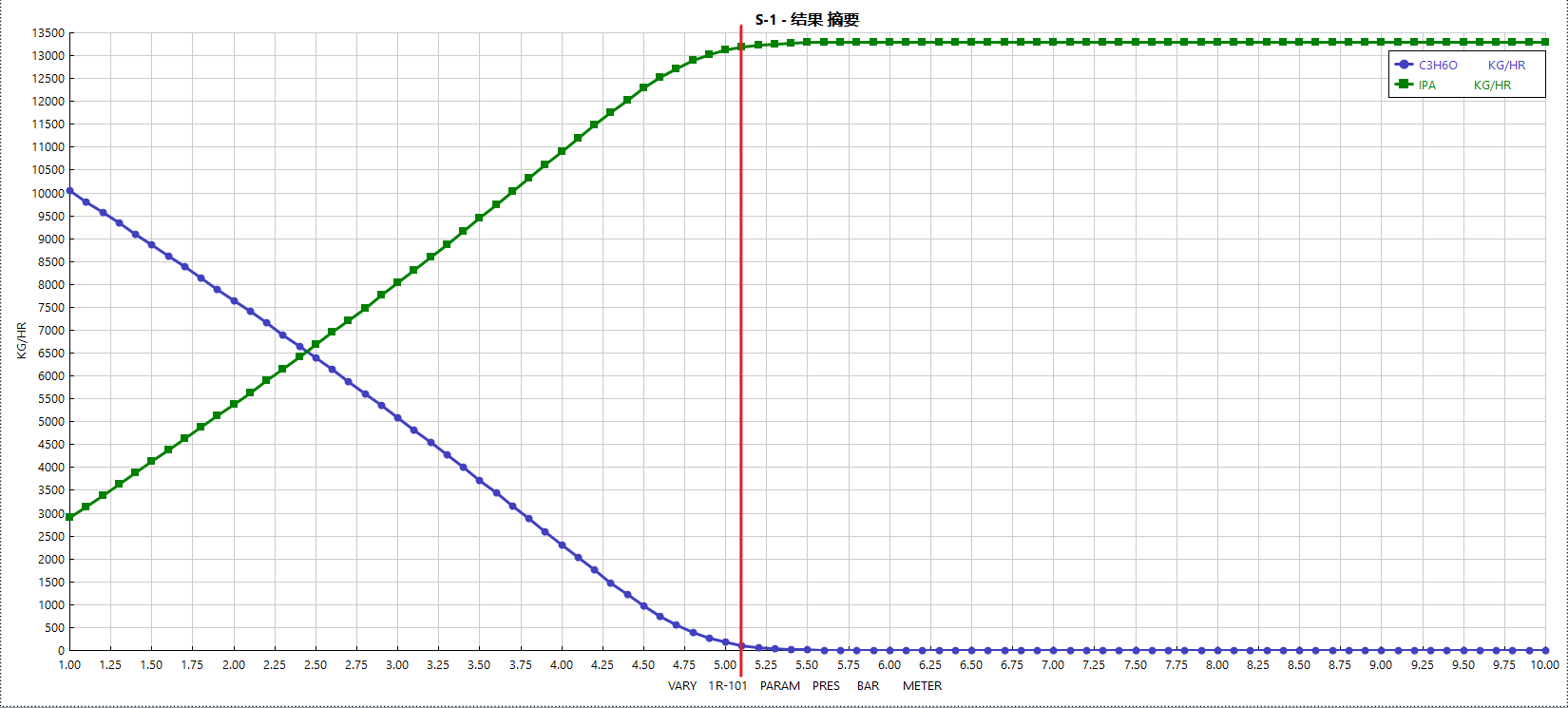

62	反应器长度灵敏度分析.png	52.40K
63	T-0402水力学校核.bkp	4.38M
64	反应机理及动力学.pdf	95.50K
65	丙酮加氢全流程（含热泵精馏）_Copy1.hch	3.61M
66	丙酮加氢换热网络分析.xls	29.00K

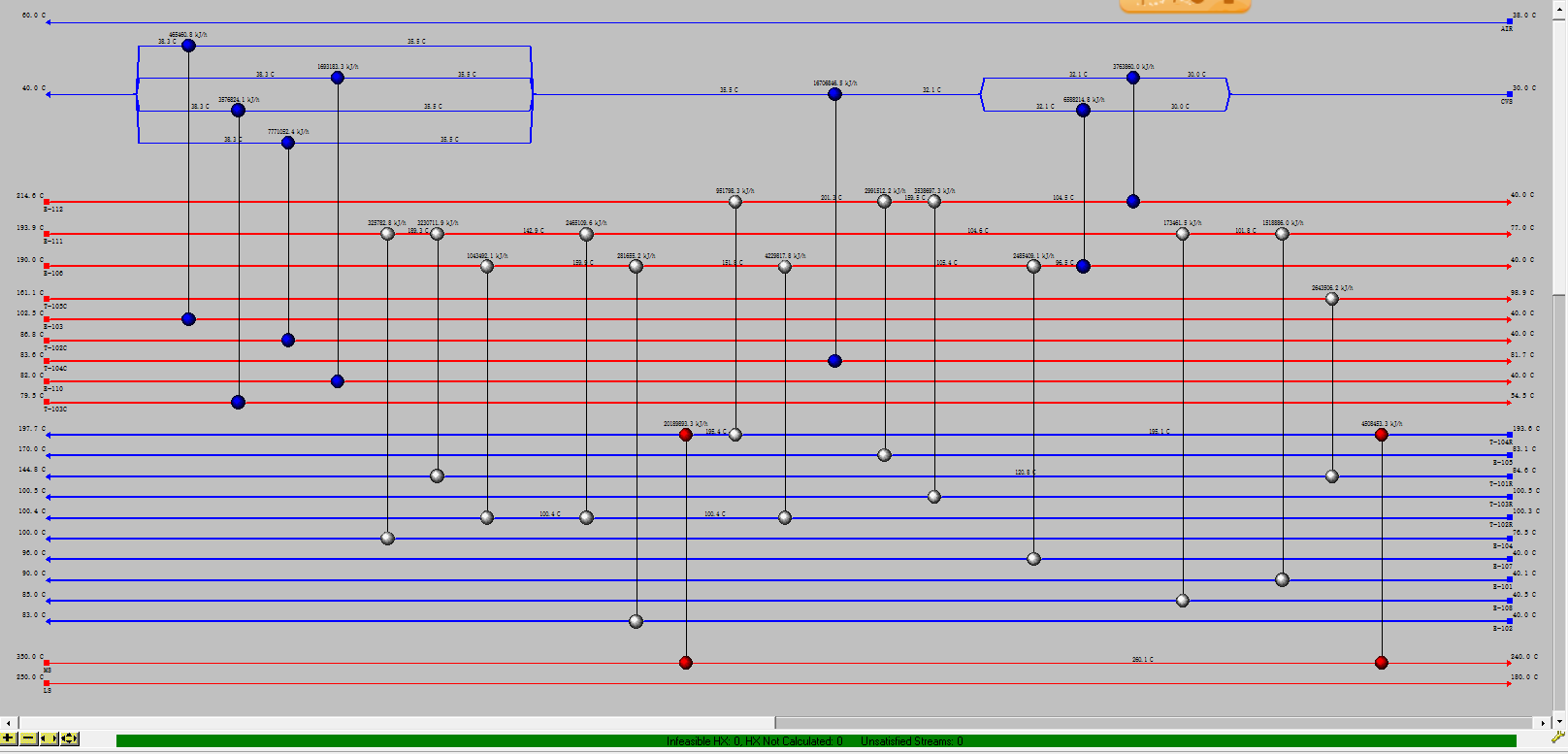

67	丙酮加氢换热网络（不含热泵精馏）.hch	5.39M

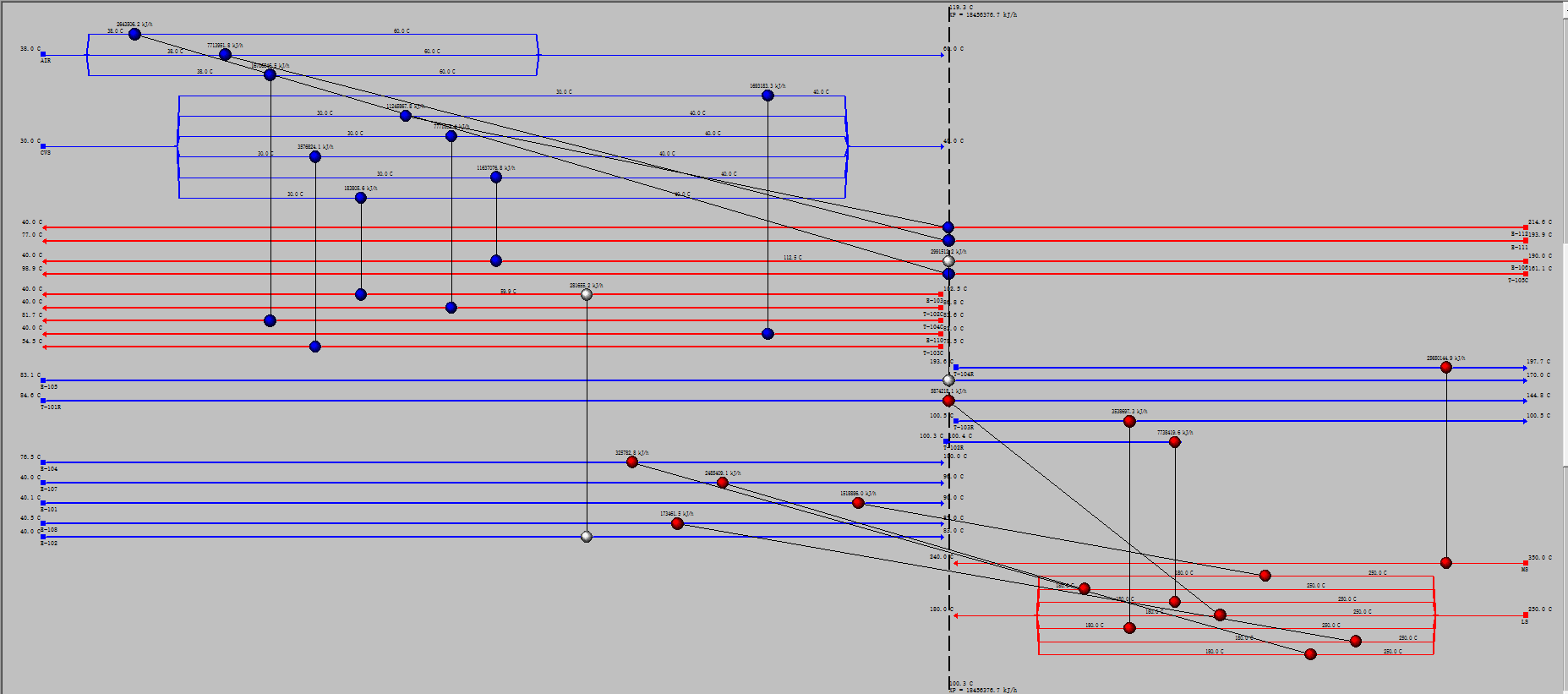

68	总传热面积最小的换热网络.png	42.45K

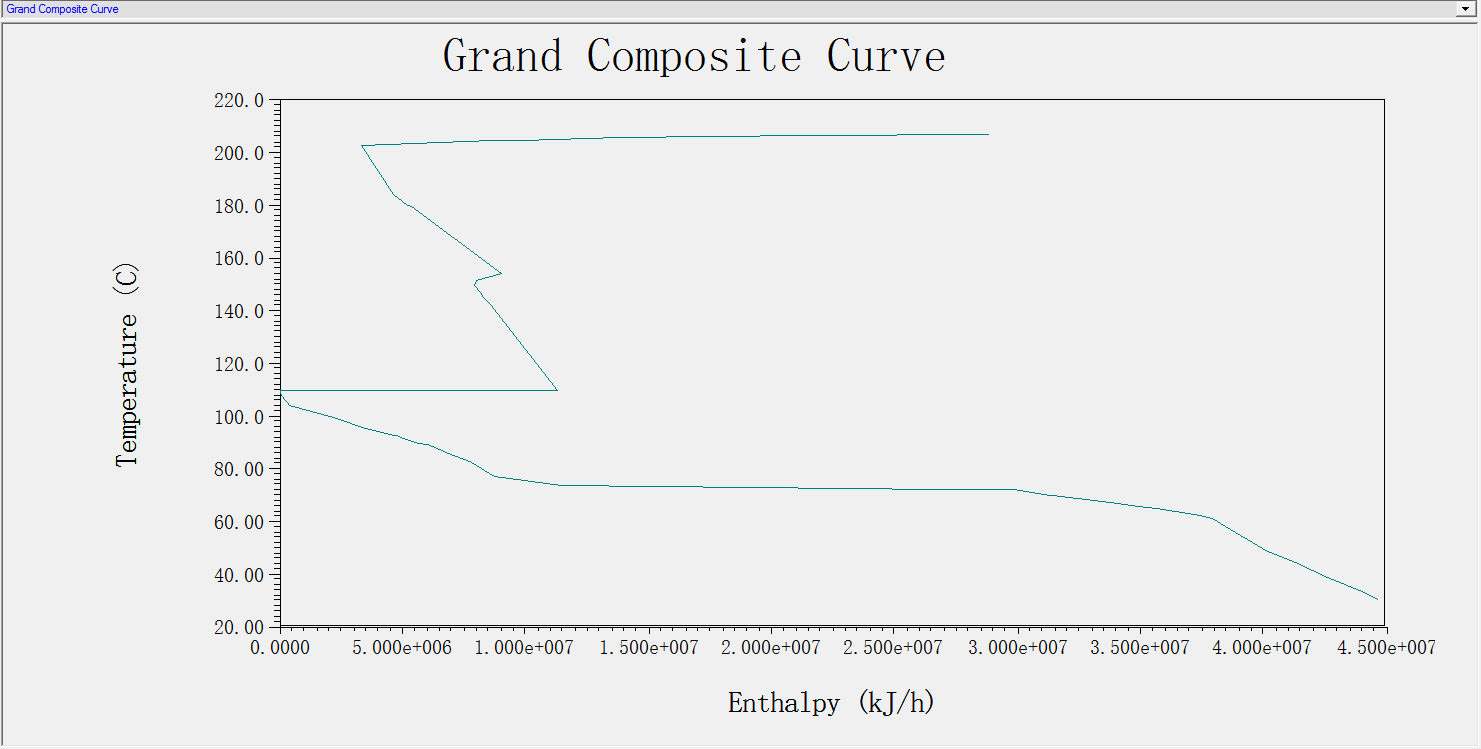

69	总组合曲线.png	23.76K
70	总花费最小的换热网络.png	49.32K

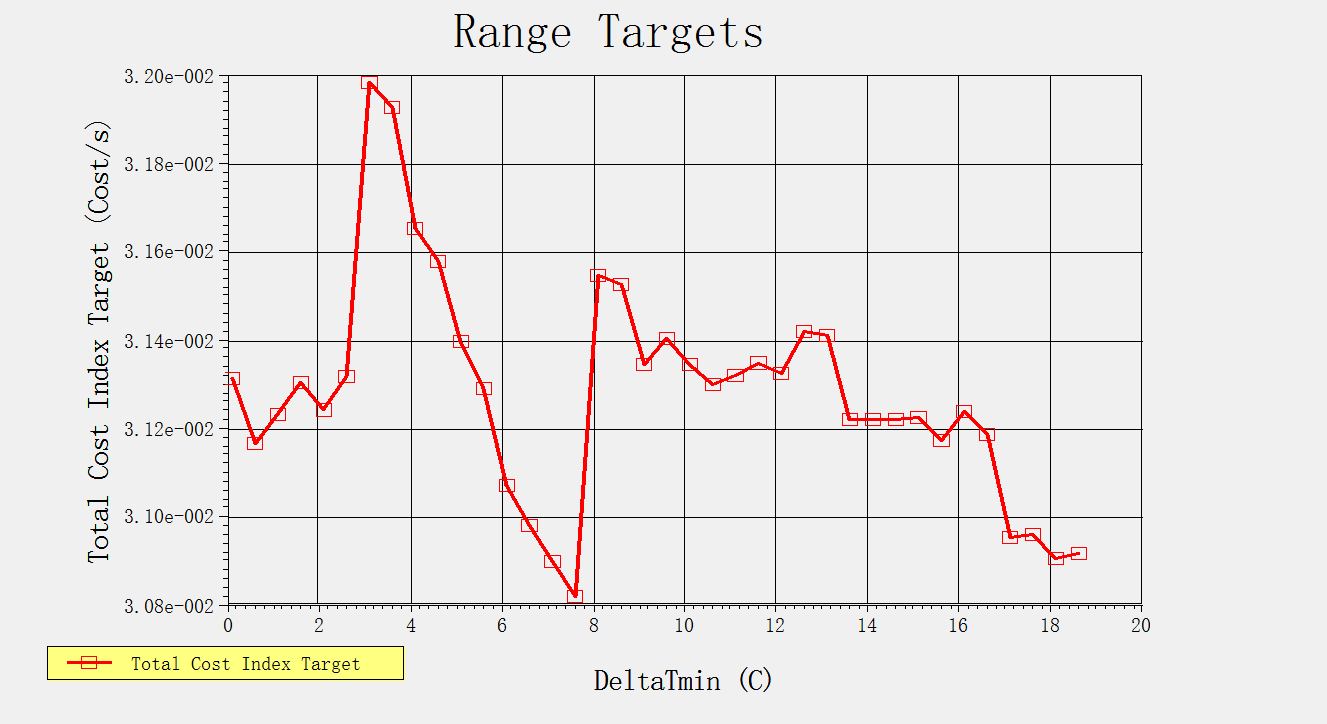

71	总费用-最小传热温差曲线.png	28.03K
72	组合曲线.png	21.72K

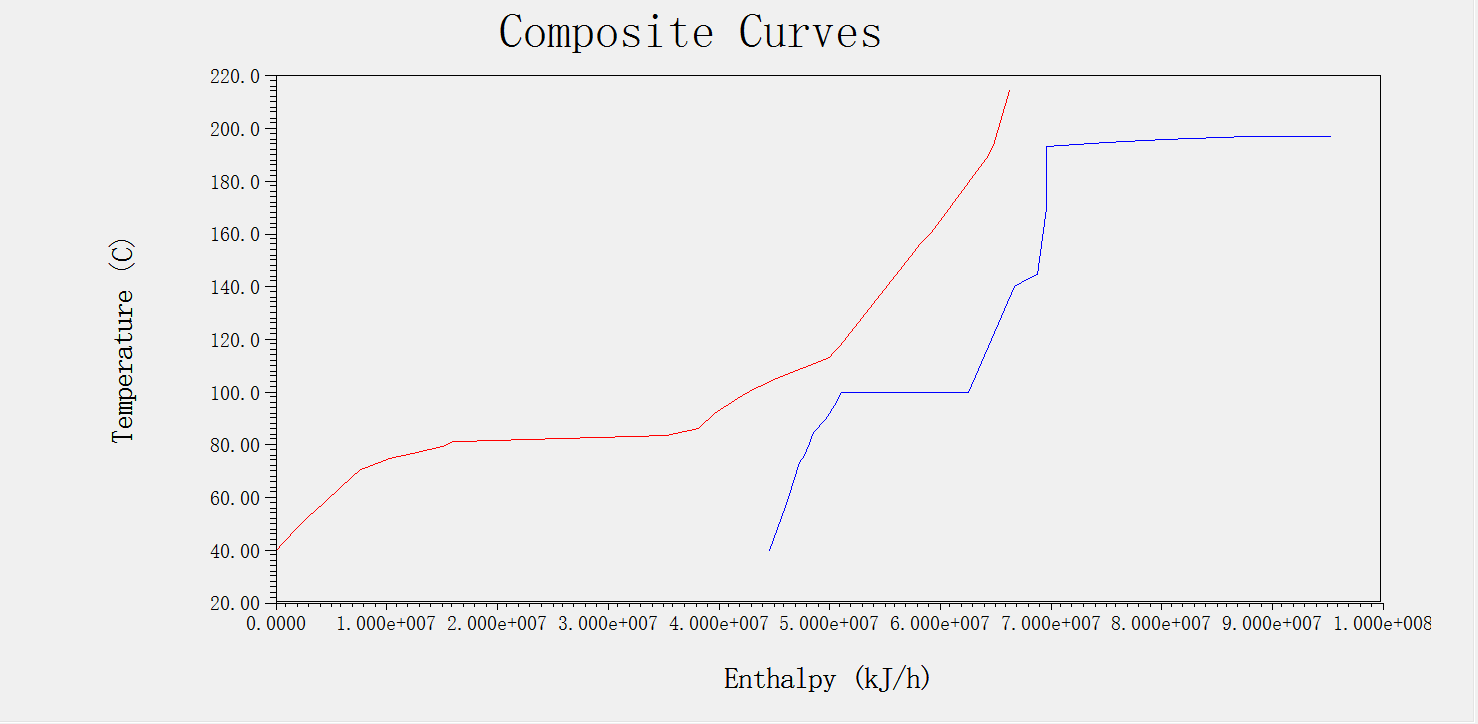

73	污垢热阻系数经验值来源.pdf	1.02M
74	换热器E-0302.EDR	280.60K
75	换热器E-0302选型设计结果.pdf	2.30M
76	换热器E-0303.EDR	246.88K
77	换热器E-0303选型设计结果.pdf	2.30M

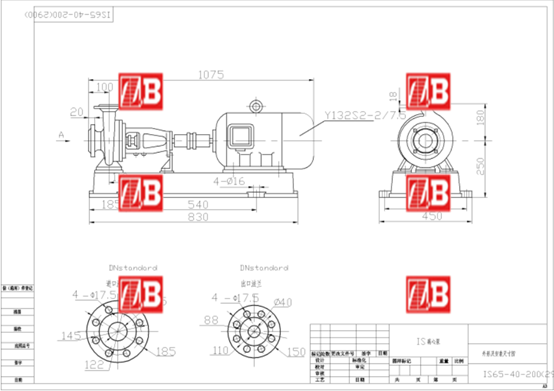

78	泵的安装尺寸图.png	74.35K

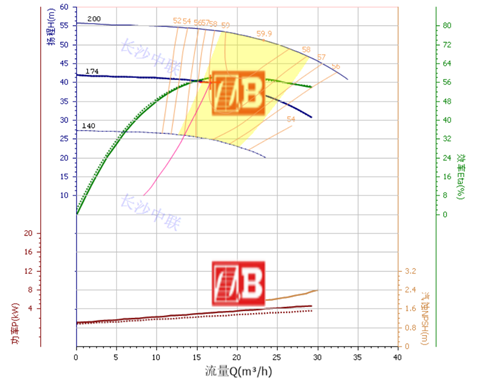

79	泵的工作曲线.png	73.65K
80	反应器R-0301.docx	139.22K
81	反应器R-0301.ra2	24.57K
82	塔设备T-0402.cn2	32.58K
83	塔设备T-0402.docx	216.70K
84	换热器E-0302.docx	736.45K
85	换热器E-0302.fx3	26.05K
86	丙酮加氢工段.xlsx	12.91K

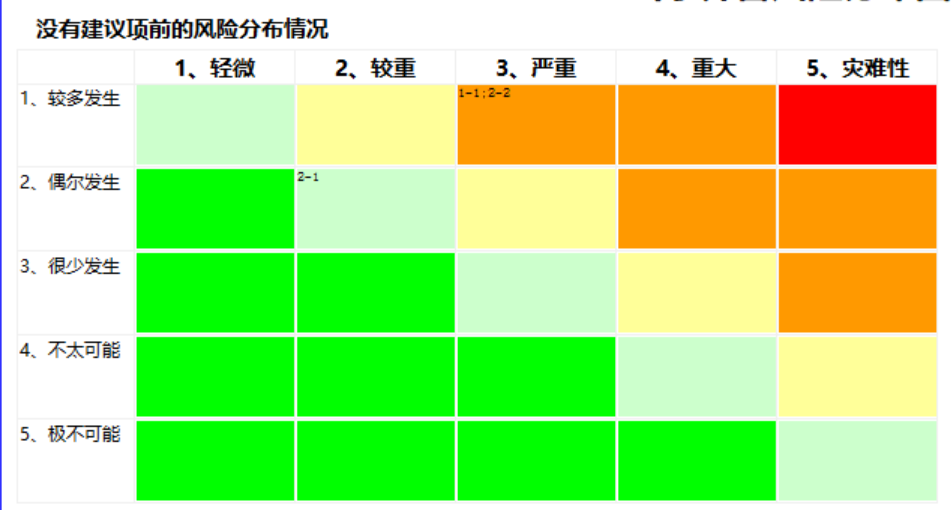

87	没有建议项前的风险分布情况.png	50.57K

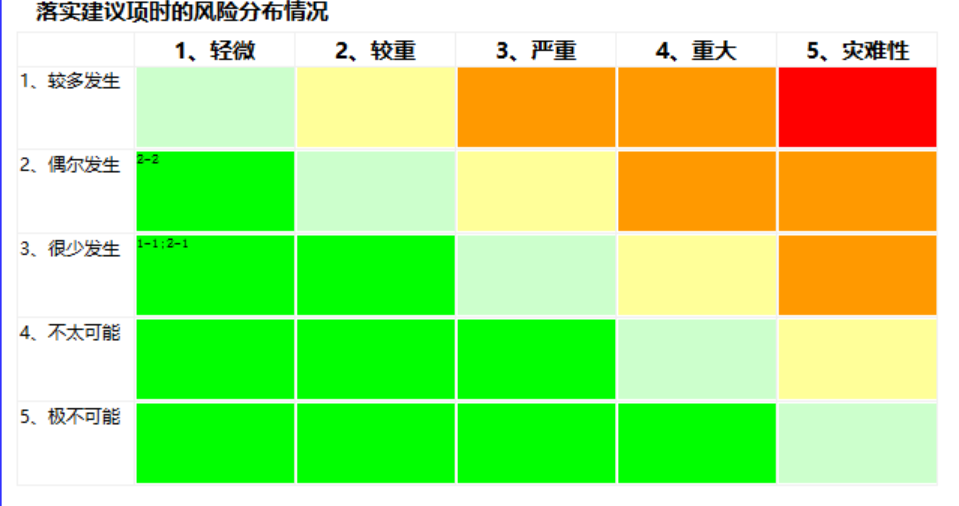

88	落实建议项时的风险分布情况.png	49.14K
89	异丙醇精制工段.xlsx	14.52K
90	没有建议项前的风险分布情况.png	50.57K
91	落实建议项时的风险分布情况.png	49.14K
92	PFD-物料工艺流程图-2004.bak	741.60K
93	PFD-物料工艺流程图-2004.dwg	748.72K
94	PID-管道及仪表流程图-2004.bak	754.45K
95	PID-管道及仪表流程图-2004.dwg	754.46K
96	车间设备布置图-2004.bak	187.30K
97	车间设备布置图-2004.dwg	187.40K
98	厂区总平面布置图2004.bak	730.27K
99	厂区总平面布置图2004.dwg	719.44K
100	R0301设备工艺条件图-2004.bak	192.66K
101	R0301设备工艺条件图-2004.dwg	164.93K
102	T0402设备工艺条件图-2004.bak	208.08K
103	T0402设备工艺条件图-2004.dwg	208.08K
104	E0302设备工艺条件图-2004.bak	186.46K
105	E0302设备工艺条件图-2004.dwg	186.46K

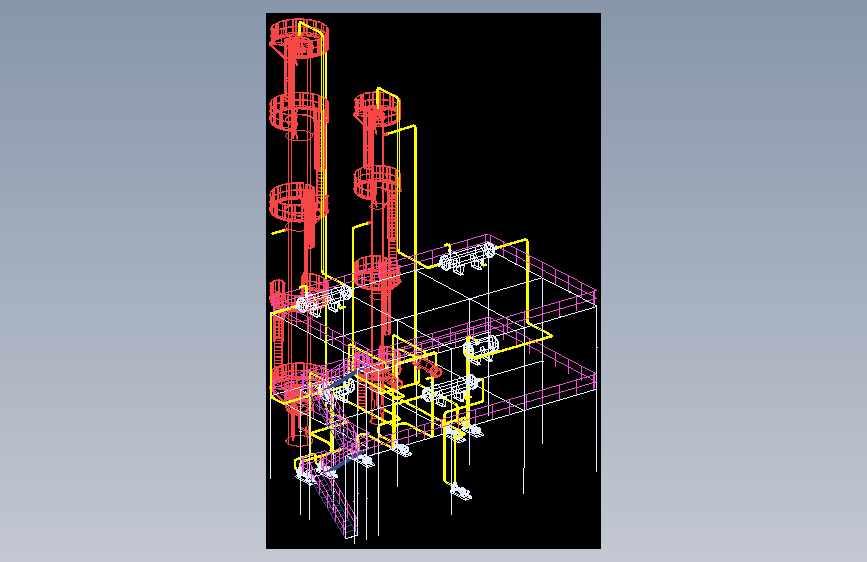

106	车间三维布置.dwg	21.07M
107	厂区三维源文件.skp	93.63M
