汽车气门条冲孔裁切一体机（ID:299282）

机械设备 / 非标机械 / 汽车气门条冲孔裁切一体机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	10导柱2GA.SLDPRT	95.91K
2	14定位导柱12GA.SLDPRT	98.23K
3	14导套2GA.SLDPRT	113.81K
4	14导套安装座2GA.SLDPRT	97.74K
5	14导柱安装座（2GA）.SLDPRT	112.97K
6	2GA-QMT素材.SLDPRT	738.50K
7	2GASEALRUBINTAKE74146-20160330素材）.SLDPRT	138.63K
8	2GA气门条钻孔机说明书.docx	1.33M
9	2GA气门条冲孔裁切机装配体1.SLDASM	1.29M
10	40-50-70铜套2GA.SLDPRT	87.95K
11	40铜套安装套2GA.SLDPRT	136.22K
12	8-10-20铜套（2GA）.SLDPRT	88.15K
13	LMF10直线轴承2GA.SLDPRT	116.38K
14	M20x1.5浮动接头（2GA）.SLDPRT	189.53K
15	M36螺母（2GA）.SLDPRT	87.53K
16	M6-8-13-70导柱螺栓2GA.SLDPRT	106.54K
17	M6-8-13-80导柱螺栓2GA.SLDPRT	104.61K
18	OLFA刀片（2GA）.SLDPRT	69.58K
19	SC100-30气缸2GA.SLDPRT	252.56K
20	SC100-30气缸活塞杆2GA.SLDPRT	108.86K
21	SC160-125气缸2GA.SLDPRT	332.98K
22	SC160-125气缸活塞2GA.SLDPRT	97.00K
23	SC160x125气缸Y型接头2GA.SLDPRT	235.50K
24	SC40-30-S气缸2GA.SLDPRT	214.57K
25	SC40-30气缸活塞2GA.SLDPRT	113.02K
26	SPAL10-60-P4.0冲针（2GA）.SLDPRT	110.96K
27	TN32-45气缸2GA.SLDPRT	370.00K
28	TN32-45气缸活塞杆2GA.SLDPRT	234.50K
29	TN32-45气缸连接板2GA.SLDPRT	249.50K
30	TRH15B导轨2GA.SLDPRT	111.24K
31	TRH15B滑块2GA.SLDPRT	115.18K
32	上机架2GA.SLDPRT	260.75K
33	上顶板2GA.SLDPRT	125.17K
34	下凹模.jpg	106.76K
35	下机架2GA.SLDPRT	117.26K
36	两个凹模.jpg	288.46K
37	产品冲切效果图.jpg	157.89K
38	产品冲图.jpg	154.04K
39	侧视图.jpg	66.34K
40	俯视图.jpg	126.68K
41	光栅2GA.SLDPRT	59.34K
42	冲切刀结构图.jpg	369.60K
43	冲孔工装模具结构图.jpg	235.77K
44	冲针.jpg	180.08K
45	冲针凹模1.SLDPRT	81.45K
46	冲针凹模2.SLDPRT	222.00K
47	冲针安装板2（2GA）.SLDPRT	130.94K
48	冲针安装板3（2GA）.SLDPRT	136.99K
49	冲针安装板（2GA）.SLDPRT	106.60K
50	冲针裁刀结构.jpg	477.49K
51	凸模1.sldprt	79.08K
52	凸模2.sldprt	92.19K
53	凸模3.sldprt	105.21K
54	凸模4.sldprt	117.58K
55	凸模5.sldprt	92.26K
56	凸模固定板（2GA）-副本.SLDPRT	268.08K
57	凸模固定板（2GA）.SLDPRT	256.62K
58	凸模垫板.SLDPRT	253.00K
59	重复_凹模1.sldprt	238.71K
60	重复_凹模2.sldprt	115.45K
61	凹模3.sldprt	119.91K
62	凹模4.sldprt	152.45K
63	凹模5.sldprt	116.17K
64	加强板2GA.SLDPRT	84.72K
65	后刀安装块1（2GA.SLDPRT	106.75K
66	后刀安装块2（2GA.SLDPRT	104.75K
67	后刀安装块3（2GA.SLDPRT	116.62K
68	后刀安装块4（2GA.SLDPRT	117.38K
69	后刀安装块5（2GA.SLDPRT	116.75K
70	后刀架定位板垫板（2GA）.SLDPRT	88.45K
71	后刀架定位板（2GA）.SLDPRT	119.24K
72	后刀架（2GA）.SLDPRT	224.43K
73	后气缸安装板（2GA）.SLDPRT	127.26K
74	后裁刀1（2GA）.SLDPRT	70.87K
75	后退料板（2GA）.SLDPRT	151.48K
76	外购件清单.docx	13.60K
77	定位柱（2GA）.SLDPRT	105.06K
78	工程图.DWG	1.63M
79	底板2GA.SLDPRT	209.38K
80	底模2GA.SLDPRT	304.87K
81	底模垫板（2GA）.SLDPRT	268.73K
82	支撑柱2GA.SLDPRT	108.31K
83	日光灯（2GA.SLDPRT	81.09K
84	机架脚杯（2GA.SLDPRT	70.96K
85	机架脚板（2GA）.SLDPRT	87.52K
86	正视图.jpg	98.34K
87	气缸垫板（2GA）.SLDPRT	138.00K
88	气缸连接件（2GA）.SLDPRT	113.95K
89	滑块安装块（2GA）.SLDPRT	106.00K
90	漏斗2GA.SLDPRT	101.52K
91	电箱2GA.SLDPRT	93.84K
92	素材垫板（2GA）.sldprt	94.76K
93	素材垫板（2GA）2.sldprt	102.21K
94	裁刀安装上板2GA.SLDPRT	315.15K
95	裁刀安装板立板2GA.SLDPRT	229.00K
96	裁刀安装板（2GA）.SLDPRT	120.88K
97	设备外观结构图.jpg	180.66K
98	退料板（2GA-副本.sldprt	284.50K
99	退料板（2GA.sldprt	179.03K
100	防呆块2GA.SLDPRT	95.98K
101	防呆块垫板（2GA）.SLDPRT	73.56K
102	防呆挡块（2GA）.SLDPRT	93.08K
103	防呆架2GA.SLDPRT	145.72K

此图纸下载需要300金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：17.49M

所需金币：300

上传时间：2022-08-11 04:08:18

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

汽车密封条

冲孔裁断机

冲孔机

裁断机

冲切工装

图纸简介

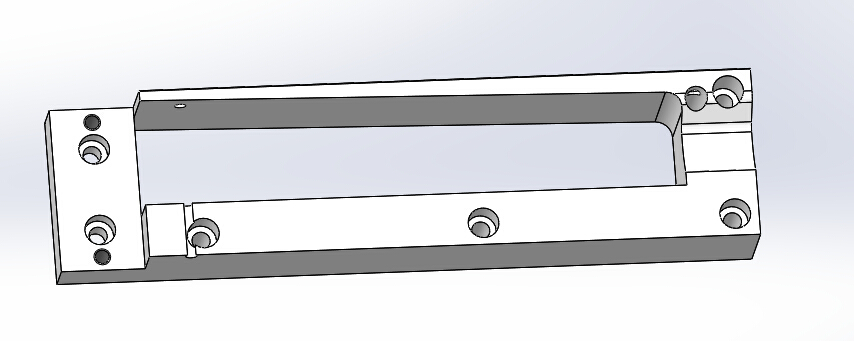

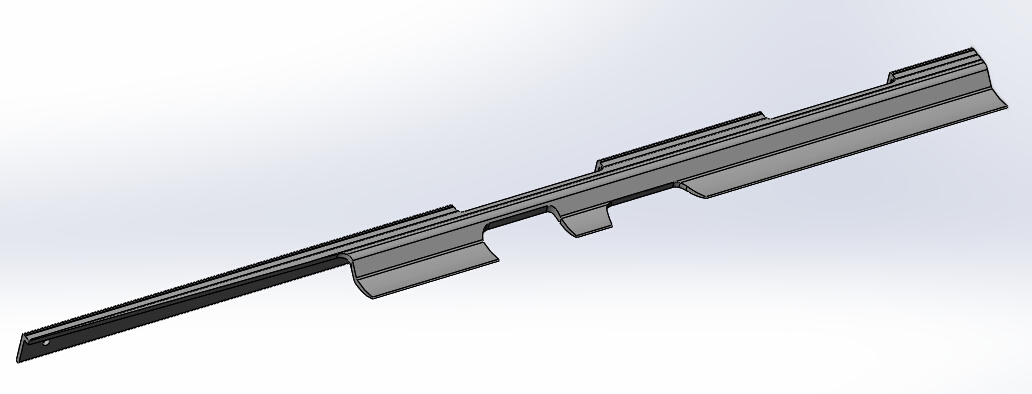

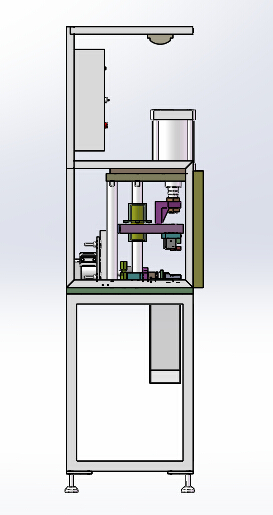

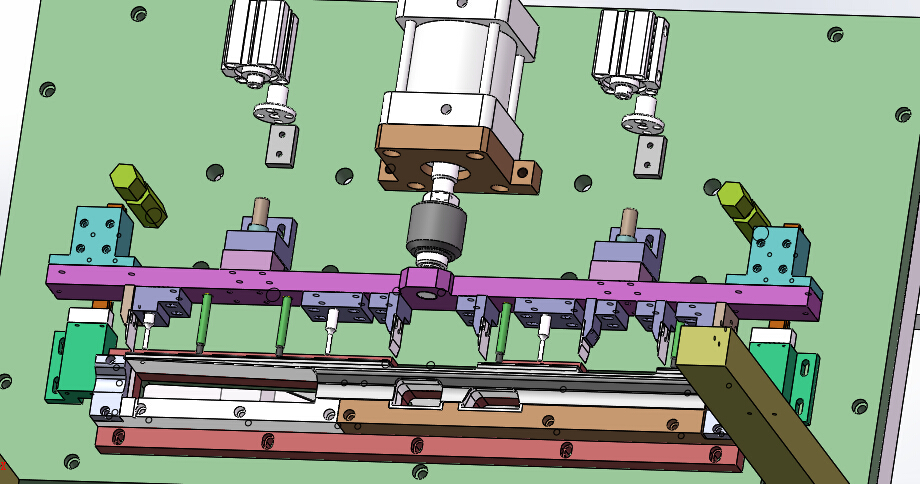

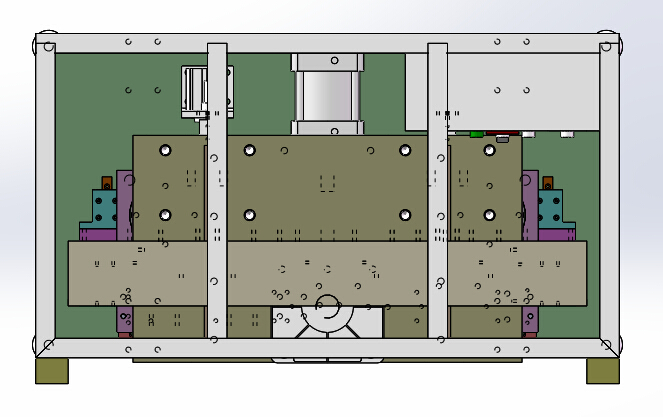

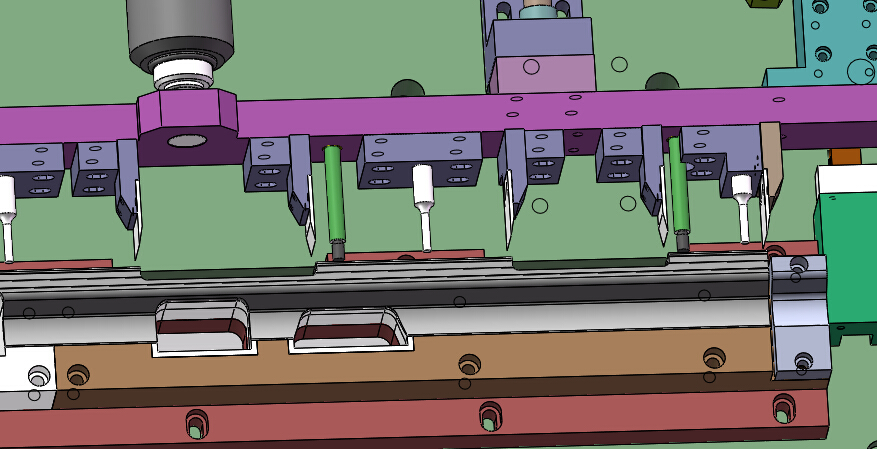

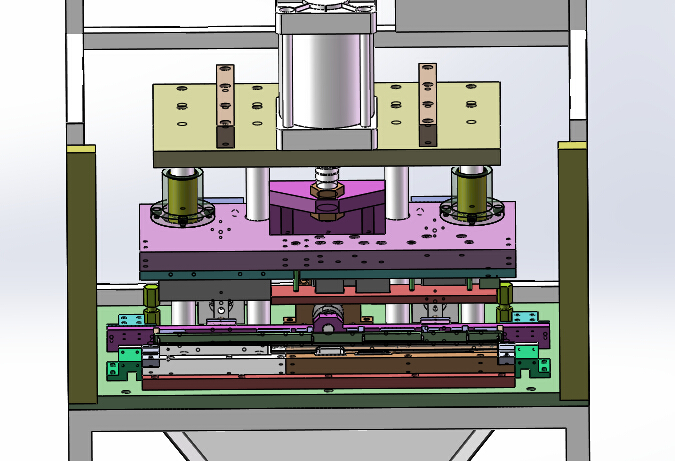

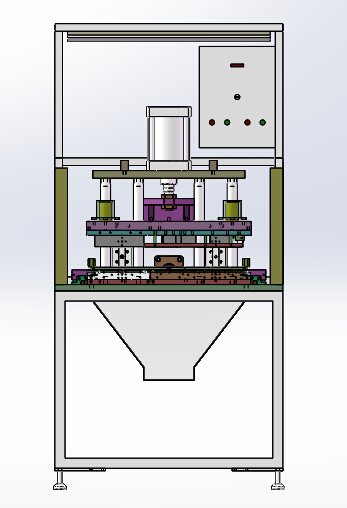

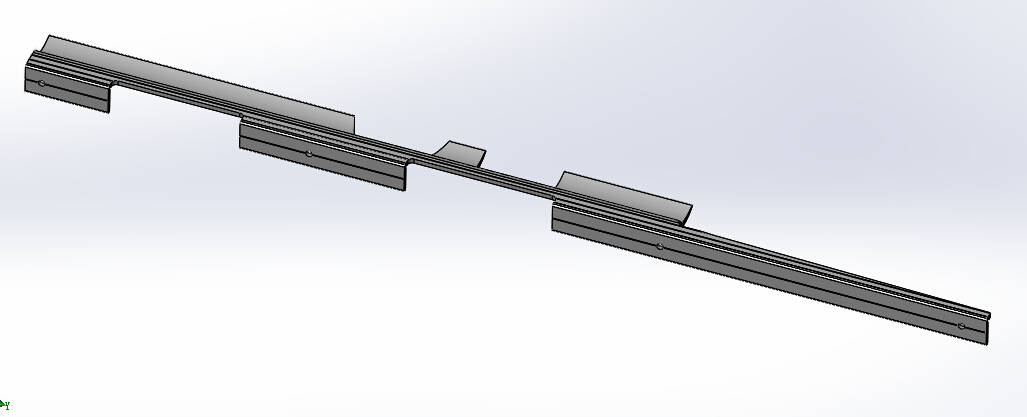

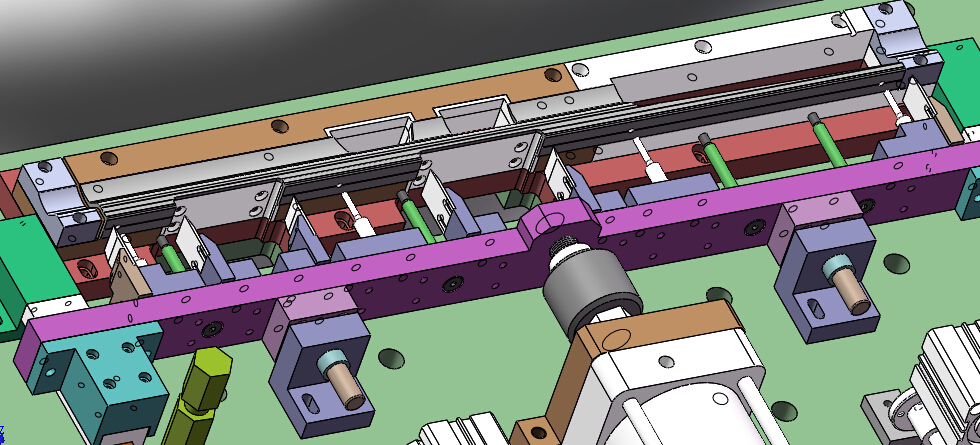

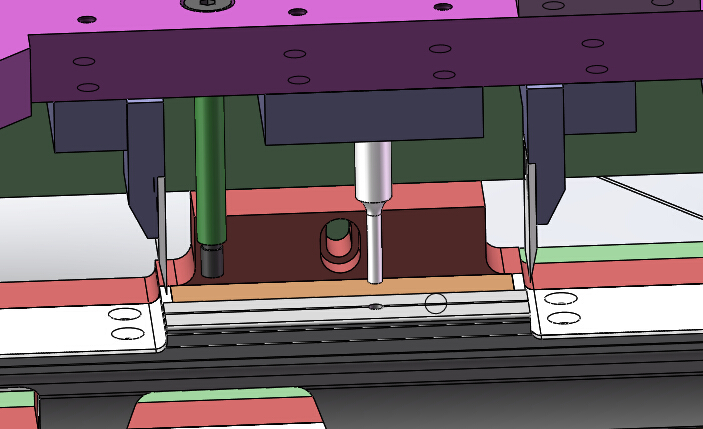

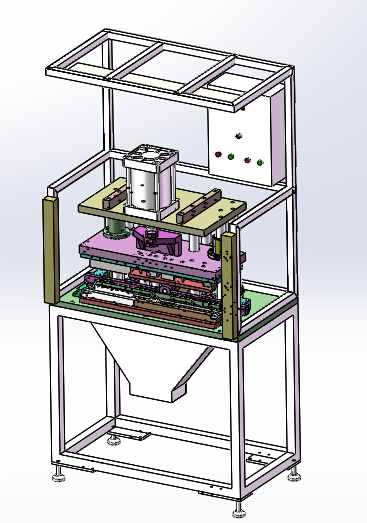

这是汽车气门条工装二次加工的工装设备——冲孔裁断、异形槽口冲一体机，设备功能：第一为冲孔（扣钉安装孔），主要由冲针和凹模组成；第二为异形槽口冲切，主要由下凹模和冲切刀模组成；第三为定长裁断，主要由冲切刀片组成，以上冲切由两个气缸共同完成动作。图纸结构详细，有工程图，格式为solidworks2018，欢迎大家来下载。
