在线水平打孔机（ID:339766）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16638388662619.zip | 107.04M |
| 2 | -L型滚筒架.1.SLDPRT | 105.80K |
| 3 | -不锈钢滚筒.1 - 副本.SLDPRT | 120.60K |
| 4 | -不锈钢滚筒.1.SLDPRT | 121.71K |
| 5 | -丝杆轴承盖板.1.SLDPRT | 114.50K |
| 6 | -位置显示器09 14-1.0I-20-O-A.1.SLDPRT | 110.34K |
| 7 | -出料导轮轴.1.SLDPRT | 83.27K |
| 8 | -右门.1.SLDPRT | 165.17K |
| 9 | -同步带255L.1.SLDPRT | 76.15K |
| 10 | -多楔带300J.1.SLDPRT | 100.97K |
| 11 | -封板C.1.SLDPRT | 117.67K |
| 12 | -封板D.1.SLDPRT | 140.69K |
| 13 | -气钻升降螺杆.1.SLDPRT | 75.93K |
| 14 | -气钻固定块-L.1.SLDPRT | 172.66K |
| 15 | -气钻固定块-R.1.SLDPRT | 137.53K |
| 16 | -气钻定位板-R.1.SLDPRT | 280.52K |
| 17 | -直线轴承LMH30.1.SLDPRT | 128.10K |
| 18 | .3-16平垫.1.SLDPRT | 88.50K |
| 19 | .3-16弹垫.1.SLDPRT | 102.61K |
| 20 | .3-8垫片.1.SLDPRT | 92.51K |
| 21 | .3-8弹簧垫.1.SLDPRT | 102.15K |
| 22 | .3-M16螺母.1.SLDPRT | 144.76K |
| 23 | .3-M18X1.5圆螺母.1.SLDPRT | 156.33K |
| 24 | .3-M8X25.1.SLDPRT | 152.79K |
| 25 | .3-上侧牵引皮带.1.SLDASM | 4.82M |
| 26 | .3-上侧皮带轮主动轴.1.SLDPRT | 442.63K |
| 27 | .3-下侧皮带轮主动轴.1.SLDPRT | 205.81K |
| 28 | .3-凸轮电机安装立柱.1.SLDPRT | 450.30K |
| 29 | .3-封板B.1.SLDPRT | 108.97K |
| 30 | .3-牵引电机安装立柱.1.SLDPRT | 2.47M |
| 31 | .3.1-单伺服电机牵引机.1.SLDASM | 5.75M |
| 32 | .3.1.0.1零件17 - 副本.1.SLDPRT | 91.88K |
| 33 | .3.1.0.1零件18 - 副本.1.SLDPRT | 94.99K |
| 34 | .3.1.0121导轮轴.1.SLDPRT | 84.35K |
| 35 | .3.1.0155 外牙导轮轴.1.SLDPRT | 96.92K |
| 36 | .3.1.0导向轮组件 - 副本.1.SLDASM | 858.74K |
| 37 | .3.1.0导轮组件安装板.1.SLDPRT | 99.37K |
| 38 | .3.1.1.0.1-门框jq.10.21.2.1.2.1.SLDPRT | 1.37M |
| 39 | .3.1.1.0.1前封板jq.10.21.2.1.2.1.SLDPRT | 137.10K |
| 40 | .3.1.1.0.1封板1jq.10.21.2.1.2.1.SLDPRT | 99.04K |
| 41 | .3.1.1.0.1封板2jq.10.21.2.1.2.1.SLDPRT | 75.35K |
| 42 | .3.1.1.0.1门框组装jq.10.21.2.1.2.1.SLDASM | 552.94K |
| 43 | .3.1.1.1-51101.1.SLDPRT | 304.95K |
| 44 | .3.1.1.1-61901.1.SLDPRT | 365.30K |
| 45 | .3.1.1.1-气钻孔距100.1.SLDASM | 773.25K |
| 46 | .3.1.1.1-气钻孔距100h.1.SLDASM | 724.95K |
| 47 | .3.1.1.1-气钻孔距150.1.SLDASM | 483.45K |
| 48 | .3.1.1.1-气钻孔距150h.1.SLDASM | 454.13K |
| 49 | .3.1.1.1-气钻孔距200.1.SLDASM | 442.31K |
| 50 | .3.1.1.1-气钻孔距200h.1.SLDASM | 424.66K |
| 51 | .3.1.1.1-气钻孔距300.1.SLDASM | 421.72K |
| 52 | .3.1.1.1-气钻孔距300h.1.SLDASM | 269.07K |
| 53 | .3.1.1.1.0-不锈钢滚筒（竖直）.cq.2jq.10.2.2.1.1.SLDPRT | 79.85K |
| 54 | .3.1.1.1.0不锈钢滚筒.cq.2jq.10.2.2.1.1.SLDPRT | 154.29K |
| 55 | .3.1.1.1.0导向座固定板.cq.2jq.10.2.2.1.1.SLDPRT | 114.43K |
| 56 | .3.1.1.1.0导向轮安装板.cq.2jq.10.2.2.1.1.SLDPRT | 296.68K |
| 57 | .3.1.1.1.0连接杆.cq.2jq.10.2.2.1.1.SLDPRT | 110.84K |
| 58 | .3.1.1.1.0限位滚筒座.cq.2jq.10.2.2.1.1.SLDPRT | 108.57K |
| 59 | .3.1.1.11FL6034-2AF21-1AA1_3D_zh.1.SLDPRT | 945.44K |
| 60 | .3.1.1.1M.1h.1.SLDPRT | 257.49K |
| 61 | .3.1.1.1M.2.1.SLDPRT | 246.95K |
| 62 | .3.1.1.1M.2h.1.SLDPRT | 231.00K |
| 63 | .3.1.1.1R.1 - 副本.1.SLDPRT | 169.06K |
| 64 | .3.1.1.1TM060shuang14-50-70-M5-34.1.SLDPRT | 828.44K |
| 65 | .3.1.1.1TRH-20滑块.h.1.SLDPRT | 107.72K |
| 66 | .3.1.1.1TRH15B导轨.1.SLDPRT | 119.86K |
| 67 | .3.1.1.1TRH15B滑块.1.SLDPRT | 101.00K |
| 68 | .3.1.1.1TRH25VN导轨.1.1.SLDPRT | 154.24K |
| 69 | .3.1.1.1TRH25VN滑块.1.1.SLDPRT | 99.74K |
| 70 | .3.1.1.1U.1.1.SLDPRT | 159.35K |
| 71 | .3.1.1.1U.2.1.SLDPRT | 93.03K |
| 72 | .3.1.1.1光电安装架.2.1.SLDPRT | 176.92K |
| 73 | .3.1.1.1光电安装柱.2 - 副本.1.SLDPRT | 171.57K |
| 74 | .3.1.1.1光电架.2.1.SLDASM | 300.77K |
| 75 | .3.1.1.1光电架.2.1.SLDPRT | 102.62K |
| 76 | .3.1.1.1光电架底板.2.1.SLDPRT | 134.94K |
| 77 | .3.1.1.1入料口滚筒轴A.1.SLDPRT | 94.05K |
| 78 | .3.1.1.1凸轮1.1.SLDPRT | 143.61K |
| 79 | .3.1.1.1凸轮电机减速机组装.1.SLDASM | 1.00M |
| 80 | .3.1.1.1凸轮电机安装板.1.SLDPRT | 102.64K |
| 81 | .3.1.1.1前排打孔气钻组件.1.SLDASM | 3.33M |
| 82 | .3.1.1.1反光板.2.1.SLDPRT | 81.39K |
| 83 | .3.1.1.1反光板安装架.2.1.SLDPRT | 176.13K |
| 84 | .3.1.1.1后排打孔气钻组件h.1.SLDASM | 3.32M |
| 85 | .3.1.1.1固定角.1.SLDPRT | 103.91K |
| 86 | .3.1.1.1定位板h - 副本 - 副本.1.SLDPRT | 141.42K |
| 87 | .3.1.1.1定位板h - 副本.1.SLDPRT | 146.17K |
| 88 | .3.1.1.1底面封板1.1.SLDPRT | 102.81K |
| 89 | .3.1.1.1感应器.2.1.SLDPRT | 82.77K |
| 90 | .3.1.1.1打孔工装安装架.1.SLDPRT | 119.99K |
| 91 | .3.1.1.1打孔模块底板.1.SLDPRT | 485.33K |
| 92 | .3.1.1.1打孔气钻组件.1.SLDASM | 6.65M |
| 93 | .3.1.1.1打孔钻安装座.1 - 副本.1.SLDPRT | 736.03K |
| 94 | .3.1.1.1打孔钻安装座.1.1.SLDPRT | 709.58K |
| 95 | .3.1.1.1拉丝安装板.2.1.SLDPRT | 124.15K |
| 96 | .3.1.1.1拉手.2.1.SLDPRT | 117.75K |
| 97 | .3.1.1.1接料箱.1.1.SLDPRT | 149.91K |
| 98 | .3.1.1.1机架.1.1.SLDPRT | 1018.14K |
| 99 | .3.1.1.1机架脚杯.1.1.SLDPRT | 78.86K |
| 100 | .3.1.1.1气钻X轴向移动导轨垫板.1.SLDPRT | 177.05K |
| 101 | .3.1.1.1滑板连杆套.1.SLDPRT | 96.91K |
| 102 | .3.1.1.1滚筒固定板.2.1.SLDPRT | 112.66K |
| 103 | .3.1.1.1牵引入料口滚筒轴.1.SLDPRT | 408.38K |
| 104 | .3.1.1.1牵引机入料口导向滚组装轴.1.SLDASM | 777.15K |
| 105 | .3.1.1.1牵引机入料口滚筒组件.1.SLDASM | 869.66K |
| 106 | .3.1.1.1牵引机入料滚筒垫圈.1.SLDPRT | 60.82K |
| 107 | .3.1.1.1电磁阀板.1.SLDPRT | 75.00K |
| 108 | .3.1.1.1电箱.11.1.1.SLDPRT | 114.93K |
| 109 | .3.1.1.1调节导轨.1.SLDPRT | 109.16K |
| 110 | .3.1.1.1调节导轨h.1.SLDPRT | 104.68K |
| 111 | .3.1.1.1调节螺杆A.1.SLDPRT | 1.40M |
| 112 | .3.1.1.1进料导向机构.1.SLDASM | 234.54K |
| 113 | .3.1.1.1连杆 - 副本.1.SLDPRT | 130.98K |
| 114 | .3.1.1.1连杆套.1.SLDPRT | 95.26K |
| 115 | .3.1.1.1连杆护罩.1.SLDPRT | 171.15K |
| 116 | .3.1.1.1连杆端盖.1.SLDPRT | 102.59K |
| 117 | .3.1.1.1连杆调节座.1.SLDPRT | 108.07K |
| 118 | .3.1.1.1连杆销1.1.SLDPRT | 77.88K |
| 119 | .3.1.1.1连杆销2.1.SLDPRT | 392.54K |
| 120 | .3.1.1.1连杆顶套.1.SLDPRT | 97.85K |
| 121 | .3.1.1.1防掉滚筒.2.1.SLDPRT | 96.87K |
| 122 | .3.1.11671_AHOPN44-M6-16.1.SLDPRT | 380.29K |
| 123 | .3.1.1Rolling bearings 6204 GB 276-94-XG1.1.sldprt | 328.78K |
| 124 | .3.1.1Rolling bearings 6205 GB 276-94-XG1.1.sldprt | 340.21K |
| 125 | .3.1.1丝杆-XG1.1.SLDPRT | 168.82K |
| 126 | .3.1.1从动轴-XG1.1.SLDPRT | 186.58K |
| 127 | .3.1.1位置显示器安装座-XG1.1.SLDPRT | 144.95K |
| 128 | .3.1.1前支撑板-XG1 - 副本.1.SLDPRT | 158.86K |
| 129 | .3.1.1前支撑板-XG1.1.SLDPRT | 158.75K |
| 130 | .3.1.1前轴承座-XG1.1.SLDPRT | 149.94K |
| 131 | .3.1.1后支撑板-XG1 - 副本.1.SLDPRT | 232.79K |
| 132 | .3.1.1后支撑板-XG1.1.SLDPRT | 233.02K |
| 133 | .3.1.1固定板.1.SLDPRT | 107.64K |
| 134 | .3.1.1导向块-XG1.1.SLDPRT | 199.37K |
| 135 | .3.1.1张紧板-XG1.1.SLDPRT | 94.79K |
| 136 | .3.1.1拉杆-XG1.1.SLDPRT | 131.82K |
| 137 | .3.1.1支撑板-XG1.1.SLDPRT | 186.17K |
| 138 | .3.1.1支撑柱-XG1.1.SLDPRT | 69.69K |
| 139 | .3.1.1气钻高度调节指针.1.SLDPRT | 73.87K |
| 140 | .3.1.1轴承安装座-XG1.1.SLDPRT | 182.62K |
| 141 | .3.1.1轴承座三-XG1.1.SLDPRT | 150.02K |
| 142 | .3.1.1限位丝杆-XG1.1.SLDPRT | 72.81K |
| 143 | .3.1打孔工装固定板.1.SLDPRT | 99.07K |
| 144 | .3.1打孔工装固定螺栓.1.SLDPRT | 339.74K |
| 145 | .3.1打孔工装角度调节.1.SLDASM | 352.28K |
| 146 | .3.1打孔工装调节板.1.SLDPRT | 124.59K |
| 147 | .3.1连接板1.1.SLDPRT | 116.67K |
| 148 | .3.1连接板2.1.SLDPRT | 129.36K |
| 149 | .31FL6042-2AF21-1AA1_3D_zh.1.SLDPRT | 1.09M |
| 150 | .3HWCB20L100-B-H12-16 - 副本.1.SLDPRT | 1.85M |
| 151 | .3HWCB20L100-B-H12-16.1.SLDPRT | 1.75M |
| 152 | .3上侧皮带轮主动轴隔套.1.SLDPRT | 96.32K |
| 153 | .3上皮带齿轮隔套2.1.SLDPRT | 90.06K |
| 154 | .3下侧牵引皮带.1.SLDASM | 4.62M |
| 155 | .3下侧皮带安装块.1.SLDPRT | 214.49K |
| 156 | .3主动轮隔套 - 副本.1.SLDPRT | 99.26K |
| 157 | .3主动轮隔套.1.SLDPRT | 99.27K |
| 158 | .3主动轴端护罩.1.SLDPRT | 151.93K |
| 159 | .3从动轮垫片.1.SLDPRT | 68.19K |
| 160 | .3同步带轮端盖.1.SLDPRT | 66.34K |
| 161 | .3垫片.1.SLDPRT | 68.80K |
| 162 | .3封板A.1.SLDPRT | 121.10K |
| 163 | .3托辊.1.SLDPRT | 139.05K |
| 164 | .3托辊轴 (1).1.SLDPRT | 139.67K |
| 165 | .3接料盘.1.SLDPRT | 145.73K |
| 166 | .3牵引机护罩.1.SLDPRT | 252.45K |
| 167 | .3牵引机电机组装.1.SLDASM | 2.77M |
| 168 | .3牵引电机座.1.SLDPRT | 150.41K |
| 169 | .3牵引电机轴套.1.SLDPRT | 100.53K |
| 170 | .3过渡齿轮1端盖.1.SLDPRT | 84.00K |
| 171 | .3过渡齿轮1隔套.1.SLDPRT | 71.38K |
| 172 | .3过渡齿轮2隔套.1.SLDPRT | 70.25K |
| 173 | .3限位板.1.SLDPRT | 93.87K |
| 174 | .3限位螺套.1.SLDPRT | 63.64K |
| 175 | .3齿轮固定座.1.SLDPRT | 107.59K |
| 176 | 1.5X14X50弹簧.1.SLDPRT | 377.08K |
| 177 | 63XM16.1.SLDPRT | 190.32K |
| 178 | A30头道B条.1.SLDPRT | 118.05K |
| 179 | M8X1.25弹簧定位销.1.SLDPRT | 135.16K |
| 180 | PJ多楔带轮-1dkj.1.SLDPRT | 1.89M |
| 181 | PJ多楔带轮-2dkj.1.SLDPRT | 1.87M |
| 182 | TE080dan19-70-90-M6-42.1.SLDPRT | 601.42K |
| 183 | 上皮带上升限位套.1.SLDPRT | 94.68K |
| 184 | 丝杆螺母.1.SLDPRT | 89.99K |
| 185 | 丝杆限位螺套.1.SLDPRT | 118.28K |
| 186 | 侧视图.jpg | 16.95K |
| 187 | 俯视图.jpg | 20.93K |
| 188 | 加油嘴.1.SLDPRT | 99.96K |
| 189 | 在线水平打孔机.SLDASM | 17.36M |
| 190 | 导轮固定螺母.1.SLDPRT | 75.92K |
| 191 | 导轮螺母槽.1.SLDPRT | 119.64K |
| 192 | 工作示意图.jpg | 80.87K |
| 193 | 往复运动结构.jpg | 68.76K |
| 194 | 手轮125.1.SLDPRT | 156.85K |
| 195 | 手轮12X63.1.SLDPRT | 211.65K |
| 196 | 手轮8X40.1.SLDPRT | 198.25K |
| 197 | 打孔工装.jpg | 132.01K |
| 198 | 打孔工装固定条.1.SLDPRT | 805.21K |
| 199 | 打孔工装往复运动.jpg | 54.70K |
| 200 | 接近开关.1.SLDASM | 86.34K |
| 201 | 接近开关.1.SLDPRT | 103.97K |
| 202 | 接近开关安装板.1.SLDPRT | 118.63K |
| 203 | 接近开关座底板.1.SLDPRT | 79.20K |
| 204 | 接近开关感应板.1.SLDPRT | 80.85K |
| 205 | 数显表轴套1.1.SLDPRT | 118.40K |
| 206 | 曲柄轴.1.SLDPRT | 131.69K |
| 207 | 曲柄轴承端盖.1.SLDPRT | 129.38K |
| 208 | 曲柄轴轴承座.1.SLDPRT | 157.50K |
| 209 | 正面图.jpg | 26.84K |
| 210 | 气管.1.SLDPRT | 140.16K |
| 211 | 气管安装座.1.SLDPRT | 100.18K |
| 212 | 气钻.1.SLDPRT | 94.95K |
| 213 | 气钻固定板-L.1.SLDPRT | 95.76K |
| 214 | 气钻固定板-R.1.SLDPRT | 96.21K |
| 215 | 气钻定位板.1.SLDPRT | 83.10K |
| 216 | 气钻打孔工装.jpg | 120.26K |
| 217 | 滚筒支架.1.SLDPRT | 183.18K |
| 218 | 牵引机护罩安装架（1.2X1件 铁板）.1.SLDPRT | 106.33K |
| 219 | 电子手轮.1.SLDPRT | 386.73K |
| 220 | 电子手轮安装座.1.SLDPRT | 133.13K |
| 221 | 电子手轮安装盒.1.SLDPRT | 131.38K |
| 222 | 联轴器40-14-16-50.1.SLDPRT | 113.54K |
| 223 | 自动送料结构.jpg | 48.71K |
| 224 | 触控屏.1.SLDPRT | 117.02K |
| 225 | 触摸屏固定板-1.1.SLDPRT | 77.51K |
| 226 | 设备结构图.jpg | 85.31K |
| 227 | 钢板尺-L.1.SLDPRT | 1.74M |
| 228 | 钢板尺-R.1.SLDPRT | 1.74M |
| 229 | 铜套10-14-12.1.SLDPRT | 100.23K |
| 230 | 门拉手.1.SLDPRT | 254.05K |
| 231 | 门框.1.SLDPRT | 76.37K |
| 232 | 零件1.1.SLDPRT | 102.93K |
| 233 | 齿轮50Z 1.5M.1.SLDPRT | 424.29K |
| 234 | 齿轮60z 1.5m.1.SLDPRT | 461.57K |
| 235 | 齿轮固定座底板.1.SLDPRT | 119.97K |
| 236 | 齿轮轴1.1.SLDPRT | 436.53K |
| 237 | 齿轮轴2.1.SLDPRT | 378.66K |
| 238 | 机架.DWG | 145.55K |
| 239 | 车床图纸.DWG | 1.46M |
| 240 | 接近开关感应板.DWG | 94.41K |
| 241 | 电子手轮安装座.DWG | 100.73K |
| 242 | 铣床图纸.DWG | 1.54M |
| 243 | 水平打孔机说明书.docx | 901.40K |
| 244 | 水平打孔机技术说明.doc | 15.50K |
| 245 | 水平打孔机标准件清单.xlsx | 324.49K |
| 246 | 255L.jpg | 82.16K |
| 247 | 300J.jpg | 167.29K |
| 248 | HGH15CAD.png | 18.06K |
| 249 | HGH20CA.png | 16.67K |
| 250 | 导轨、滑块采购.DWG | 443.57K |
| 251 | 皮带.DWG | 165.01K |
| 252 | 水平打孔机采购清单.xlsx | 14.60K |
此图纸下载需要400金币
立即下载
发布者
淡笑看过尘世
创作: 2422
粉丝: 32
加入时间：2022-03-31
模型信息
图纸格式：sldprt,sldasm
文件大小：109.61M
所需金币：400
上传时间：2022-09-22 17:28:15
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
汽车密封条
在线打孔机
气钻打孔
打孔机
图纸简介

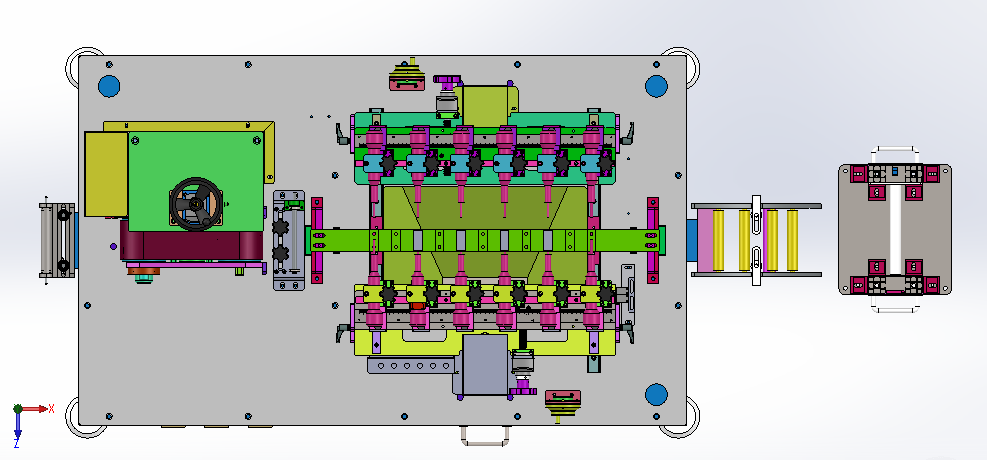

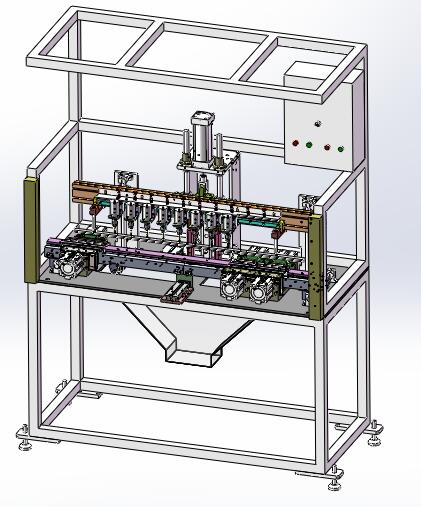

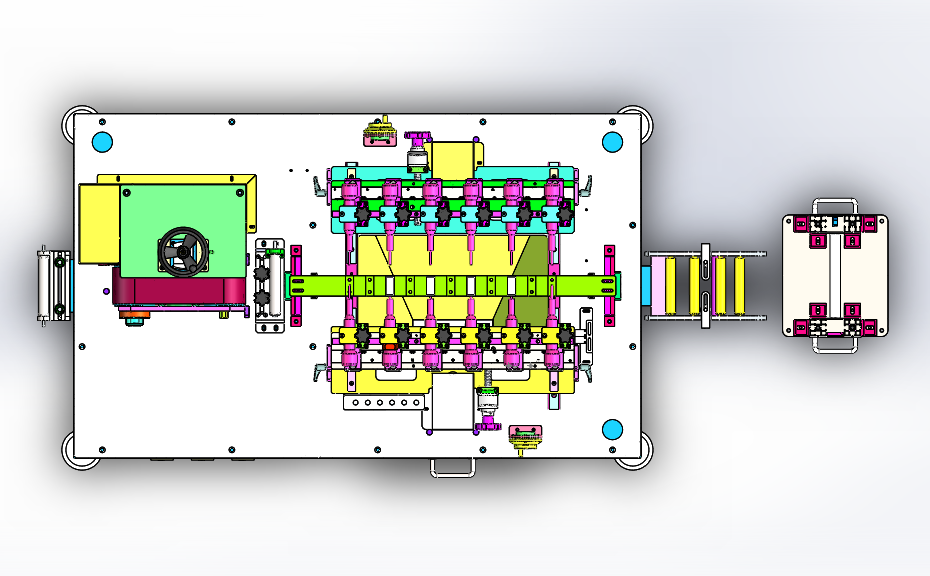

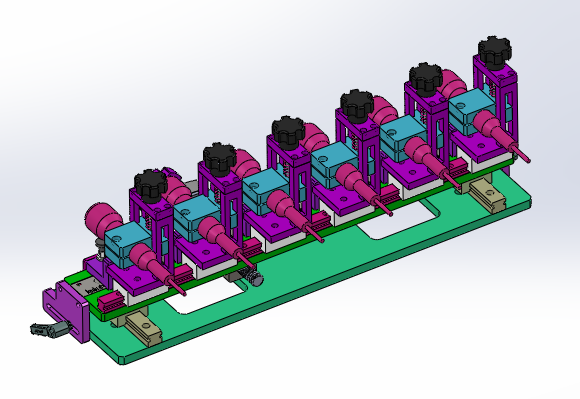

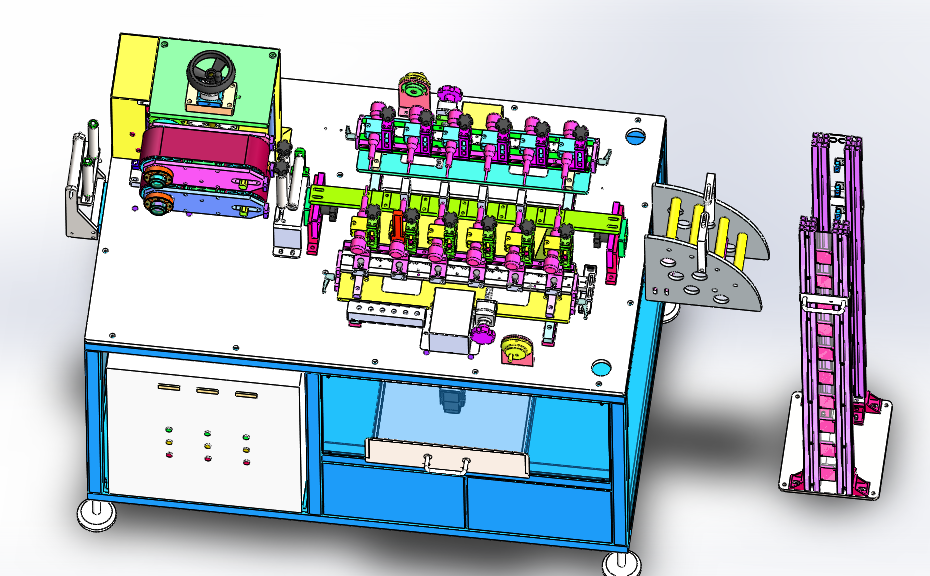

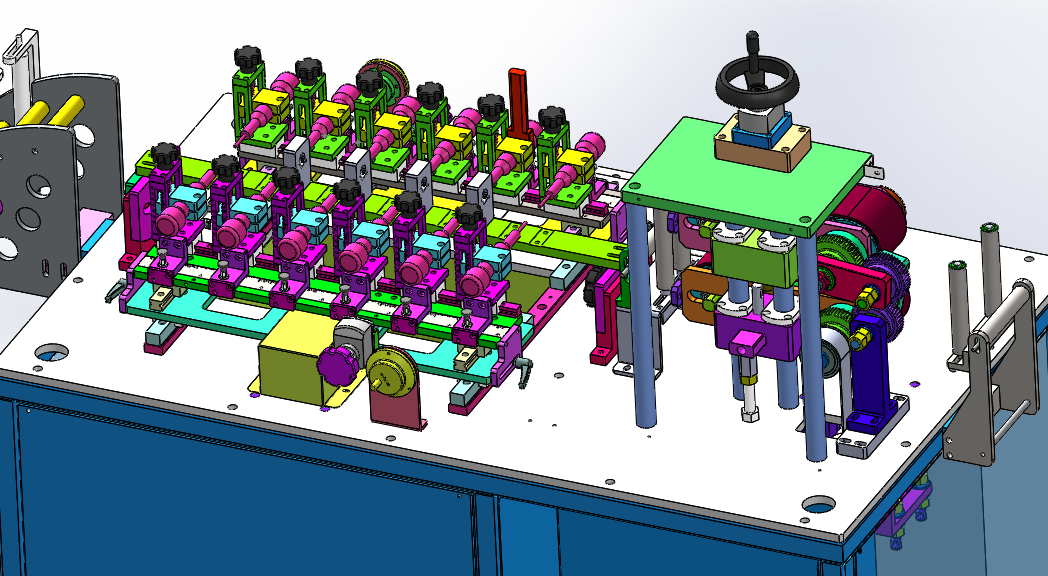

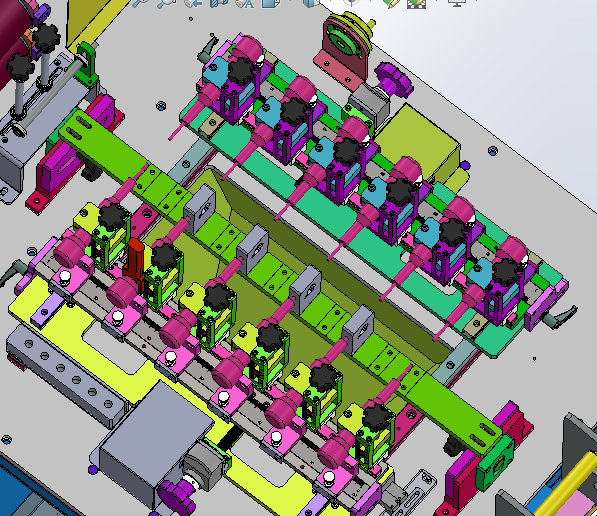

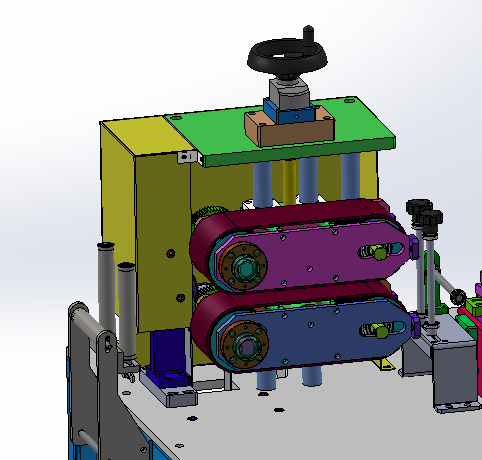

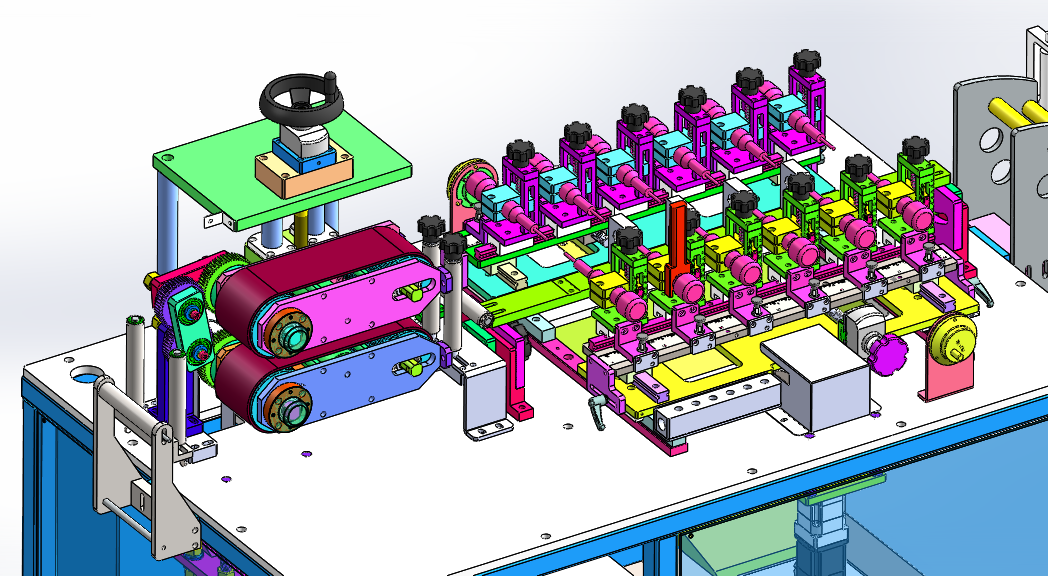

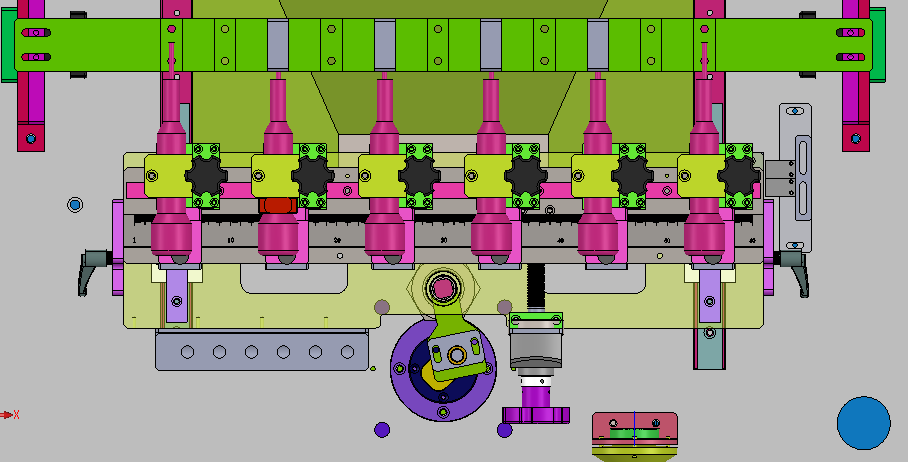

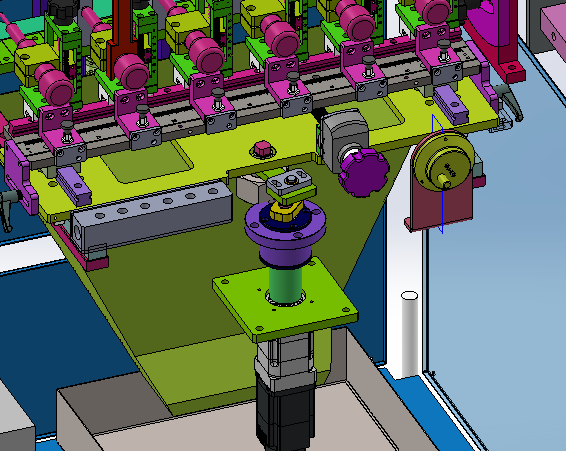

这是在线打孔机的3D设计模型，是根据本人从事机械设计行业多年累积的经验来自主设计的一款高效率的打孔机，里面的结构图很详细，有工程图、采购件明细表。工作原理，前面牵引机自动送料，产品经过打孔工装，打孔工装是使用气钻安装相应的打孔针，气钻的运动方式为往复运动，实现高效率打孔的目的。图纸格式为Solidworks 2018,欢迎大家来下载参考。
