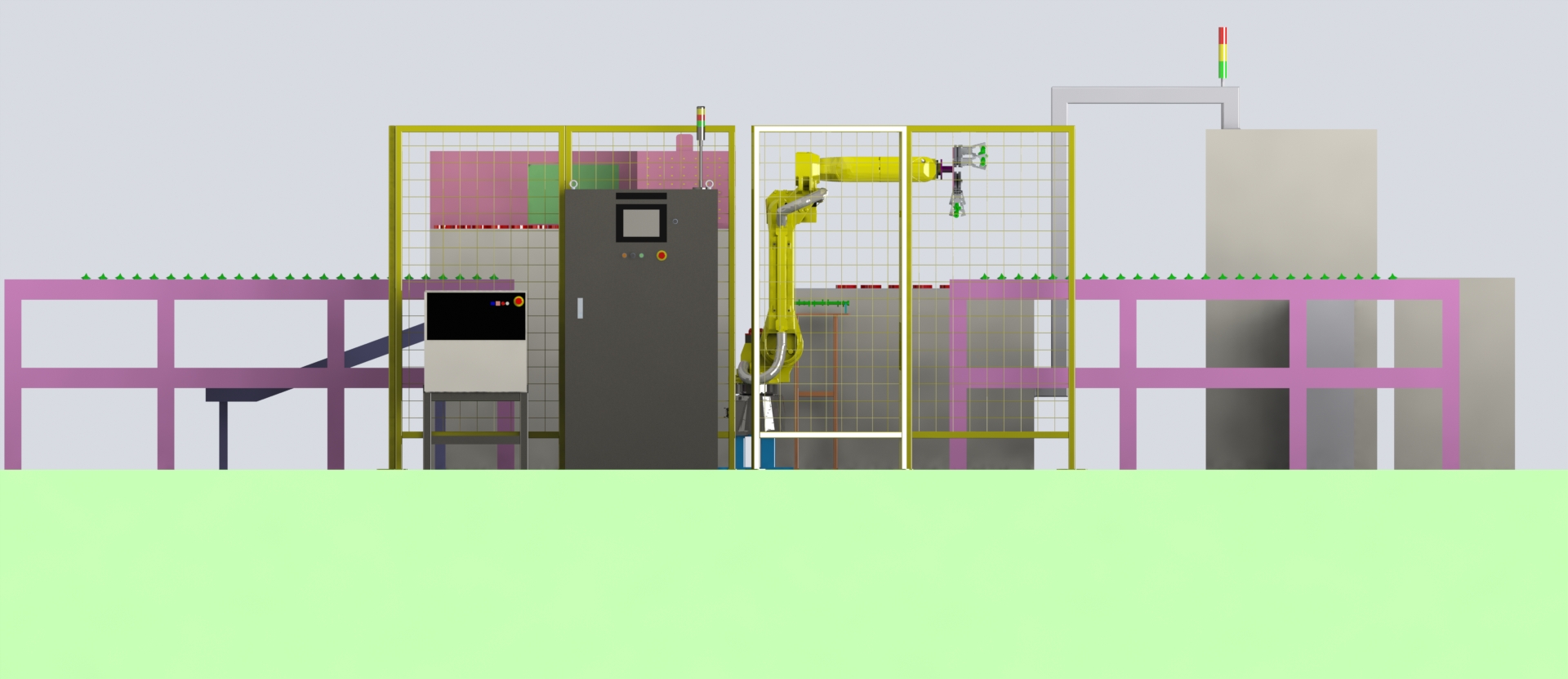

凸轮轴自动化生产线(ID:656807)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 1.sldprt | 113.10K |
2 | 1310S.SLDPRT | 306.71K |
3 | 16860997519072.zip | 37.02M |
4 | 2.sldprt | 34.86K |
5 | HFY20-OP-G-1.SLDASM | 149.26K |
6 | IBG涡流探伤机2.SLDPRT | 906.49K |
7 | RobotController1GP1-M-20iA.SLDPRT | 26.79M |
8 | 不合格品滑道.SLDPRT | 103.54K |
9 | 凸轮轴.SLDPRT | 231.96K |
10 | 地面.SLDPRT | 49.36K |
11 | 安全栅栏2000X1000.SLDPRT | 293.63K |
12 | 安全栅栏2000X1000上半部.SLDPRT | 232.25K |
13 | 工作台.SLDPRT | 213.84K |
14 | 布局图2.SLDASM | 5.91M |
15 | 手指3.SLDPRT | 54.58K |
16 | 手指块.SLDPRT | 55.96K |
17 | 手爪.SLDASM | 274.94K |
18 | 手爪法兰.SLDPRT | 104.67K |
19 | 控制柜装配体.SLDASM | 150.82K |
20 | 支座.SLDPRT | 62.73K |
21 | 机器人小柜底座R-30iBA柜.SLDPRT | 378.24K |
22 | 机器人底座.SLDPRT | 202.75K |
23 | 机器人柜R-30iB.SLDPRT | 152.78K |
24 | 系统总控柜.SLDPRT | 336.39K |
25 | 辊筒输送.SLDPRT | 283.70K |
26 | 连接板2.SLDPRT | 57.10K |
27 | 铝型材4040.SLDPRT | 95.55K |
此图纸下载需要200金币
立即下载
发布者
多情的汽车
创作: 15
粉丝: 0
加入时间:2023-05-12

模型信息
图纸格式:sldprt,sldasm
文件大小:37.9M
所需金币:200
上传时间:2023-06-07 09:02:47
是否可编辑:可修改,包括参数
版本:SOLIDWORKS 2015
标签
凸轮轴
自动化
生产线
图纸简介

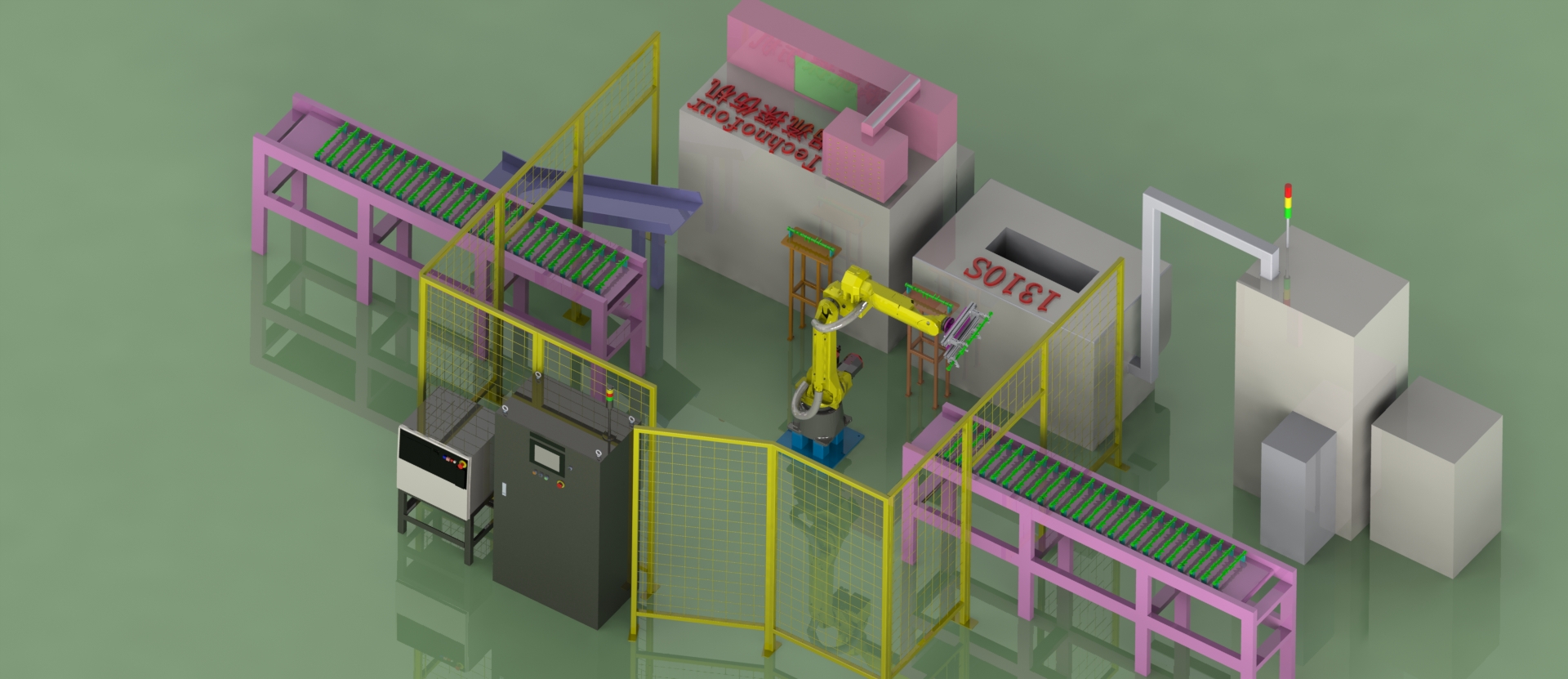

(1)采用1台FANUC M-710iC/45M机器人配合地轨实现给2台OP60和2台OP70上下料。
(2)机器人完成一个循环的时间约为128s,即正常生产时,生产线每128s可以出两件产品。
(3)有一台OP60机台采用折页门,人员进入操作时,全封闭,增加了安全光栅,防止机械手移动至该位置。
(4)所有导轨防尘防水防滴漏,包括上下料导轨。
(5)设备修磨时,机器人自行跳过该设备。
为保证自动化单元实施的可行性及稳定性,贵公司应满足:
(1)正常生产时,生产线上有2台OP60和2台OP70,OP60和OP70均需有主轴定位功能。
(2)OP60、OP70及周向定位机构能够和P
