一体化柑橘剥皮机（ID:777386）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16996081571822.rar | 28.91M |
| 2 | 16齿轮.SLDPRT | 778.00K |
| 3 | 60齿轮.SLDPRT | 855.00K |
| 4 | 一体化柑橘剥皮机.SLDASM | 1.87M |
| 5 | 剥皮机支架15001120.SLDPRT | 707.44K |
| 6 | 剥皮机机架.SLDASM | 623.00K |
| 7 | 加热和环切垫物.SLDPRT | 60.05K |
| 8 | 完整作品.SLDASM | 1.63M |
| 9 | 小齿轮.SLDPRT | 738.00K |
| 10 | 机架2.SLDPRT | 944.86K |
| 11 | 棍子机架.SLDASM | 790.50K |
| 12 | 橘子进入托盘.SLDPRT | 67.56K |
| 13 | 轴承端盖.SLDPRT | 72.02K |
| 14 | 辊子配合1.SLDASM | 139.01K |
| 15 | 辊子配合2.SLDASM | 135.03K |
| 16 | 辊子配合3.SLDASM | 520.50K |
| 17 | 辊子配合4.SLDASM | 116.08K |
| 18 | 托盘上.SLDPRT | 158.00K |
| 19 | 托盘下.SLDPRT | 94.75K |
| 20 | 接橘子皮.SLDPRT | 115.85K |
| 21 | 接橘子皮带.SLDPRT | 82.23K |
| 22 | 接橘子皮皮带.SLDPRT | 188.00K |
| 23 | 接橘子皮皮带完整版.SLDASM | 223.50K |
| 24 | 接橘子皮皮带轮.SLDPRT | 96.21K |
| 25 | 机架.SLDASM | 844.00K |
| 26 | 机架上的滚盘.SLDPRT | 94.58K |
| 27 | 环切和剥皮.SLDASM | 1016.50K |
| 28 | 环切和剥皮完整版.SLDASM | 898.00K |
| 29 | 结橘子皮围圈挡板.SLDPRT | 87.34K |
| 30 | 结橘子皮完整.SLDASM | 92.21K |
| 31 | 结橘子皮抽屉.SLDPRT | 118.59K |
| 32 | 结橘子皮挡板.SLDPRT | 171.00K |
| 33 | 装配体3.SLDASM | 79.50K |
| 34 | 辊1.SLDPRT | 250.75K |
| 35 | 辊2.SLDPRT | 241.13K |
| 36 | 辊3.SLDPRT | 362.00K |
| 37 | 辊4.SLDPRT | 295.88K |
| 38 | 传送带带.SLDPRT | 247.00K |
| 39 | 内圆盘.SLDPRT | 224.00K |
| 40 | 内圆轴.SLDPRT | 184.50K |
| 41 | 内圆轴托架.SLDPRT | 153.50K |
| 42 | 外圆盘.SLDPRT | 301.50K |
| 43 | 外圆盘2.SLDPRT | 293.00K |
| 44 | 环切.SLDASM | 183.00K |
| 45 | 环切1.SLDASM | 188.50K |
| 46 | 环切2.SLDASM | 163.50K |
| 47 | 环切一对儿.SLDASM | 324.50K |
| 48 | 环切单个.SLDASM | 345.50K |
| 49 | 环切完整.SLDASM | 353.50K |
| 50 | 皮带.SLDASM | 293.00K |
| 51 | 皮带轮轴.SLDPRT | 175.00K |
| 52 | 皮带轮轴与齿轮配合.SLDASM | 278.50K |
| 53 | 皮带轮轴齿轮.SLDPRT | 368.50K |
| 54 | 装配体1.SLDASM | 172.50K |
| 55 | 剥皮机支架15001120.SLDPRT | 488.00K |
| 56 | 加热外盖.SLDPRT | 66.47K |
| 57 | 加热桶.SLDPRT | 163.79K |
| 58 | 加热装配体.SLDASM | 438.50K |
| 59 | 加热装配体完整.SLDASM | 1.17M |
| 60 | 喷头2.SLDPRT | 547.37K |
| 61 | 导气管道.SLDPRT | 70.98K |
| 62 | 挡片.SLDPRT | 109.50K |
| 63 | 滚筒.SLDPRT | 143.50K |
| 64 | 皮带SLDPRT.SLDPRT | 249.00K |
| 65 | 管.SLDPRT | 78.73K |
| 66 | 管道多导出口.SLDPRT | 130.60K |
| 67 | 管道连接零件.SLDPRT | 79.66K |
| 68 | 一体化柑橘剥皮机.SLDASM | 2.35M |
| 69 | 作品1.bip | 114.55M |
| 70 | 加热与环切链接托盘.SLDPRT | 164.31K |
| 71 | 收集下托盘.SLDPRT | 83.99K |
| 72 | 90齿齿轮.SLDPRT | 914.50K |
| 73 | swxJRNL.swj | 355.37K |
| 74 | 传送带带.SLDPRT | 103.24K |
| 75 | 内圆盘.SLDPRT | 118.96K |
| 76 | 内圆轴.SLDPRT | 87.54K |
| 77 | 内圆轴托架.SLDPRT | 67.42K |
| 78 | 外圆盘.SLDPRT | 159.25K |
| 79 | 弯形轨道.SLDPRT | 75.30K |
| 80 | 环切一对儿.SLDASM | 258.13K |
| 81 | 环切与剥皮连接托盘.SLDPRT | 89.29K |
| 82 | 环切单个.SLDASM | 246.48K |
| 83 | 环切单个2.SLDASM | 242.49K |
| 84 | 环切完整.SLDASM | 287.81K |
| 85 | 皮带.SLDASM | 199.44K |
| 86 | 皮带轮轴.SLDPRT | 85.87K |
| 87 | 皮带轮轴与齿轮配合.SLDASM | 187.86K |
| 88 | 皮带轮轴齿轮.SLDPRT | 322.56K |
| 89 | 补块.SLDPRT | 58.63K |
| 90 | 齿轮.SLDPRT | 847.00K |
| 91 | 挡板.SLDPRT | 72.69K |
| 92 | 滚筒.SLDPRT | 73.88K |
| 93 | 皮带SLDPRT.SLDPRT | 131.46K |
| 94 | 皮带轮挡板装配体.SLDASM | 587.61K |
| 95 | 皮带轮.SLDPRT | 150.50K |
| 96 | 筛子.SLDPRT | 1.04M |
| 97 | 筛子机架.SLDPRT | 507.96K |
| 98 | 筛选装置.SLDASM | 802.90K |
| 99 | 轨道.SLDPRT | 87.13K |
此图纸下载需要80金币
立即下载
发布者
火星上的冷风
创作: 312
粉丝: 18
加入时间：2023-05-25
模型信息
图纸格式：sldprt,sldasm
文件大小：29.6M
所需金币：80
上传时间：2023-11-10 17:23:01
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2014
标签
农机
园林机械
水果收获
柑橘
剥皮
图纸简介

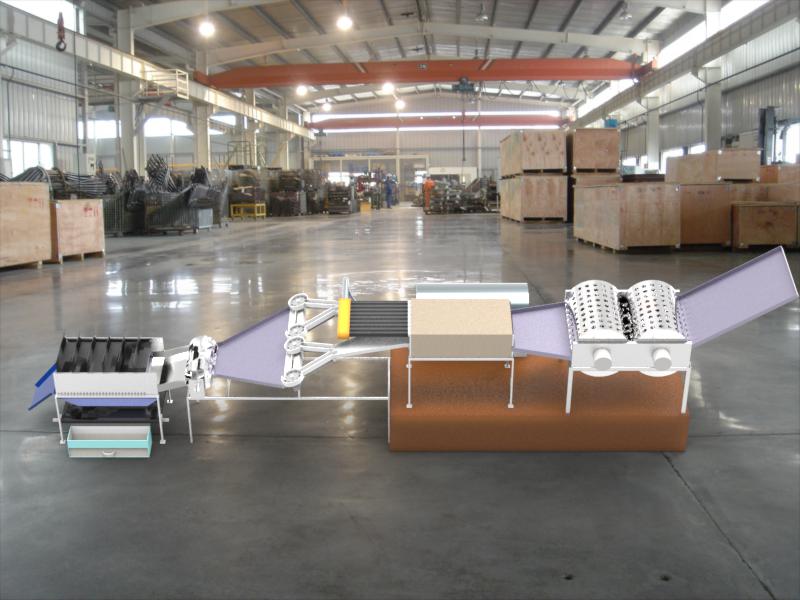

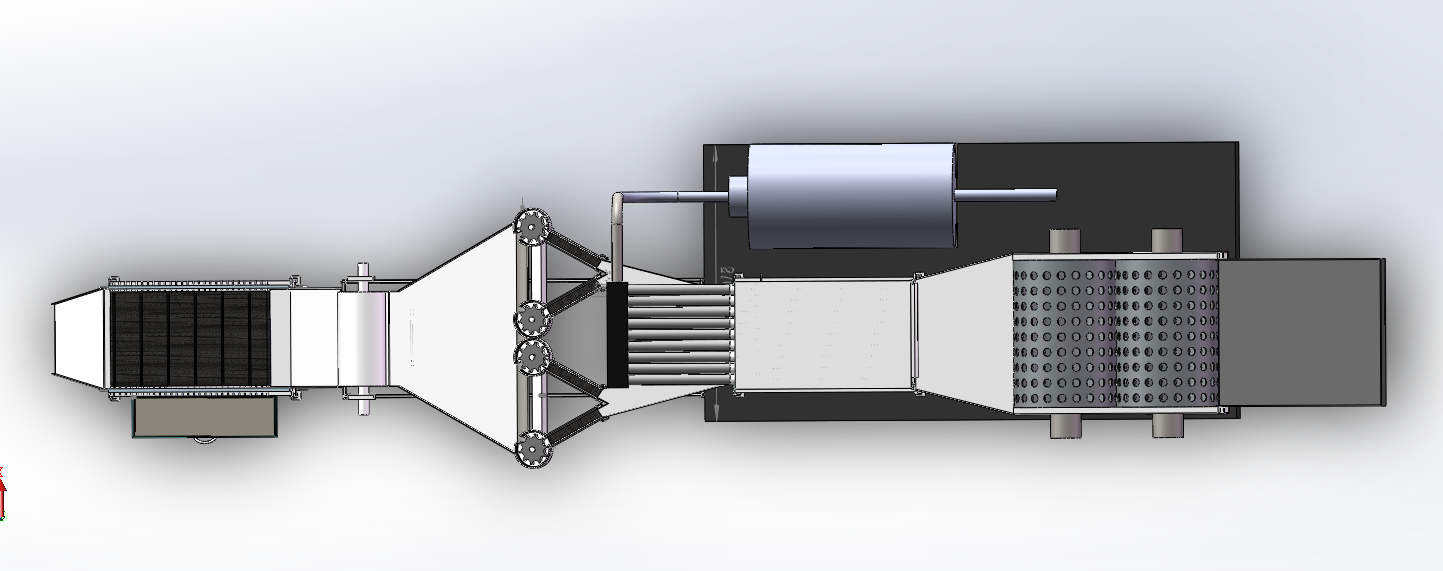

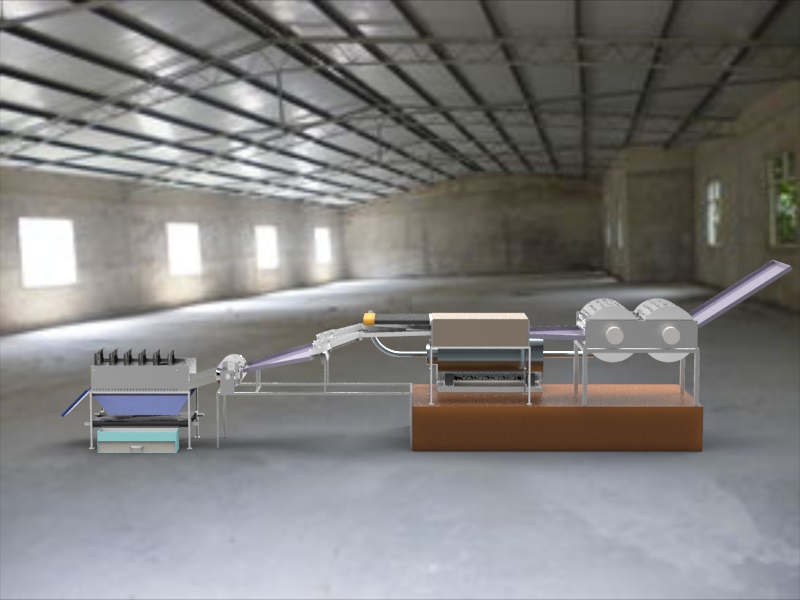

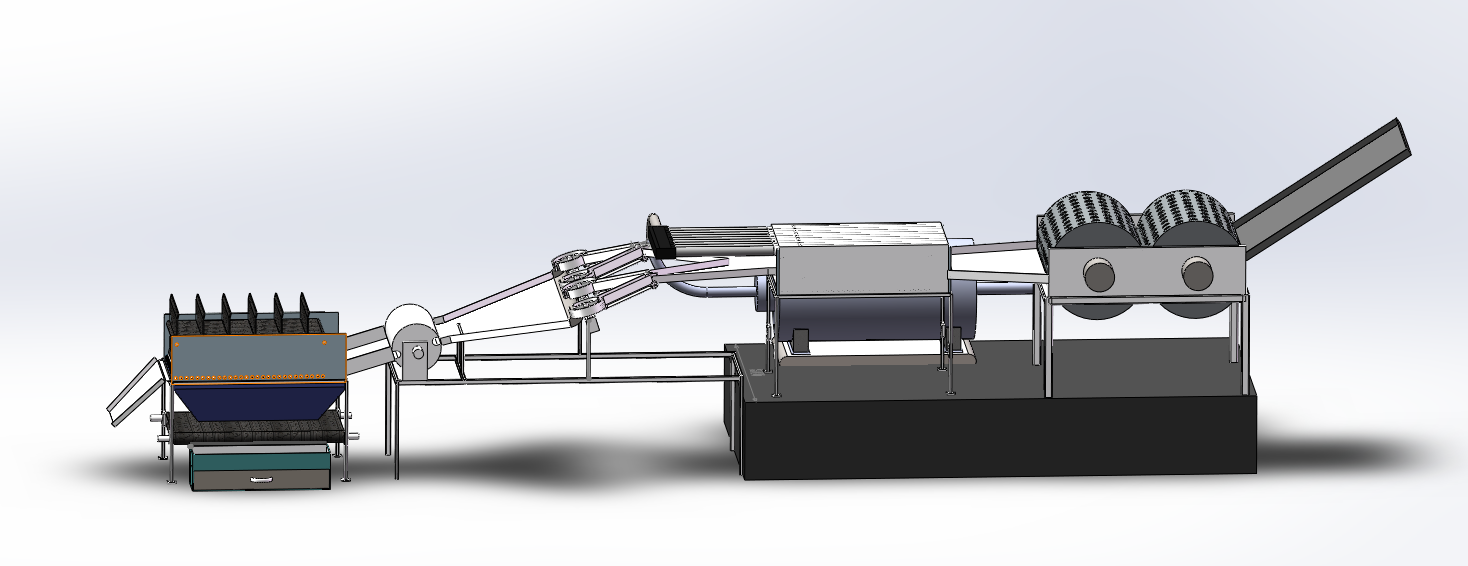

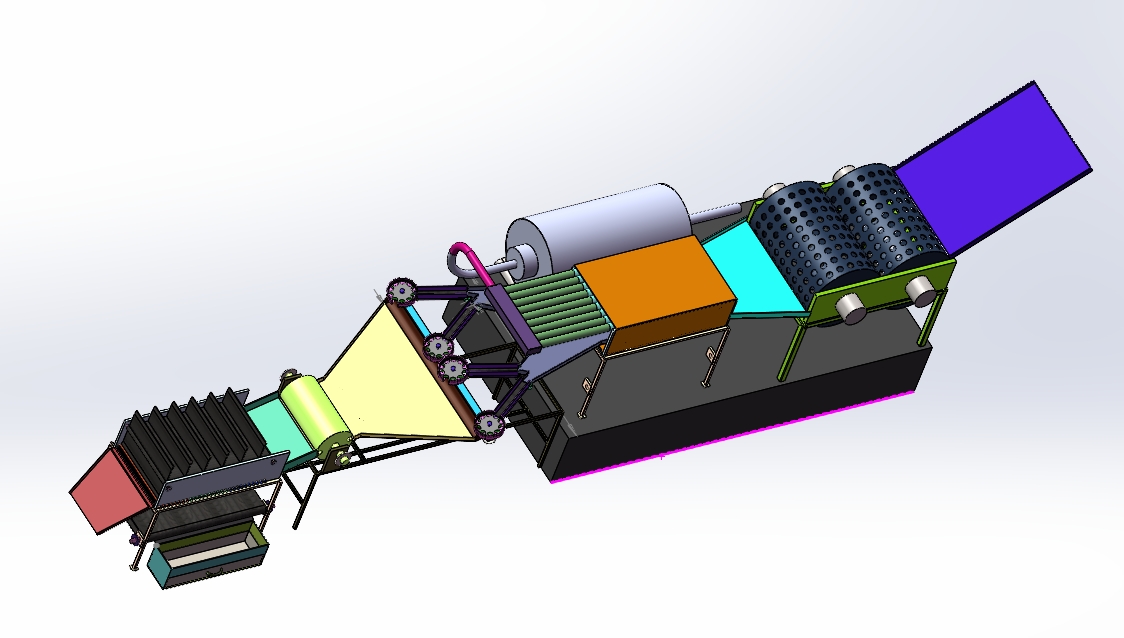

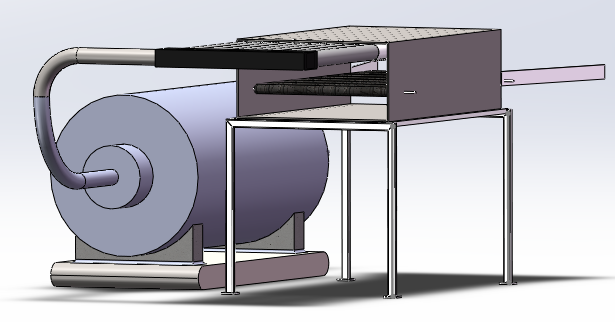

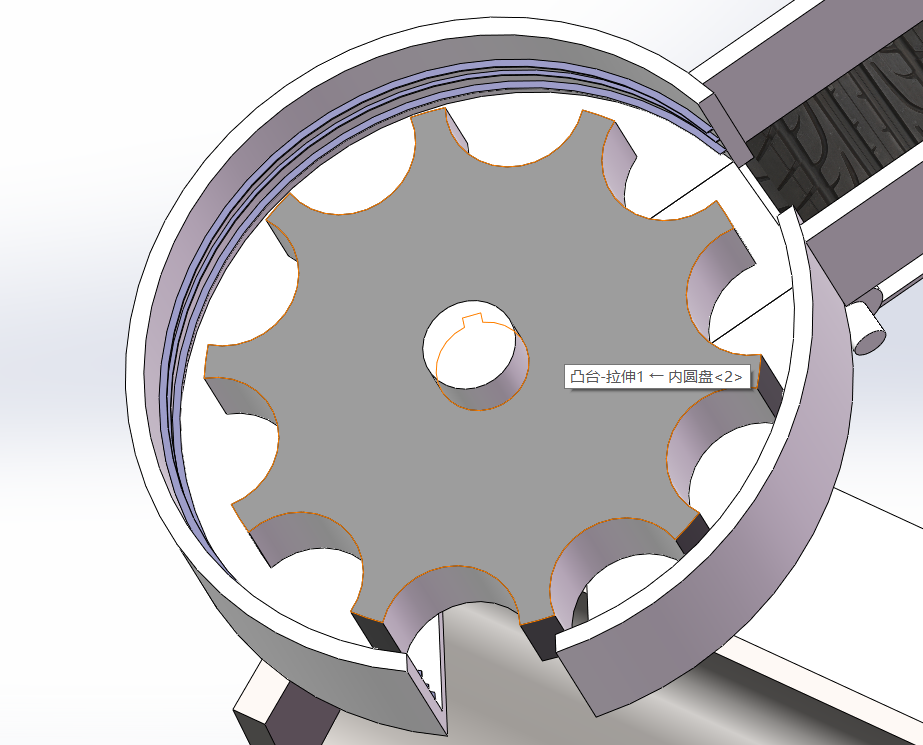

该机构目的在于减少果肉的破损率，提高剥皮效率，实现橘子剥皮的自动化一体化，减少劳动量;工作流程为 筛选——加热——环切——剥皮——收集.采用对辊机构剥皮，减少了果肉的破损率。提高了剥皮效率.采用三种剥皮辊子

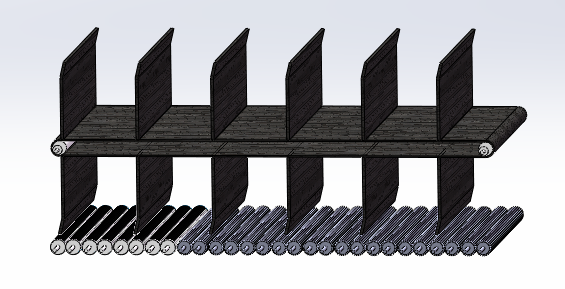

直齿形剥皮辊 、 弧齿形剥皮辊 、光轴剥皮辊，由于直齿辊夹持力大，可以完成对多数翻起果皮的夹持 和剥离，经过直齿辊区域的柑橘会有大部分果皮被剥离；随后柑橘进入到相对转动的弧齿辊区域，弧齿辊没有尖 锐角度，可以保护柑橘已去皮部分不受损伤，同时夹持力较大，可以完成柑橘的继续剥皮，经过此部分的柑橘 基本完成剥皮，但存在少量柑橘有果皮残留；最后柑橘进入到相对转动光辊区域，光轴型辊子夹
