轻卡汽车后视镜固定座注塑模具（ID:876033）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17040953781236.rar | 11.57M |

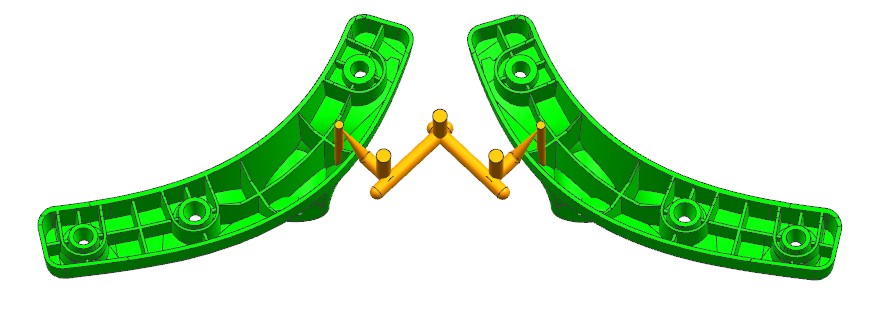

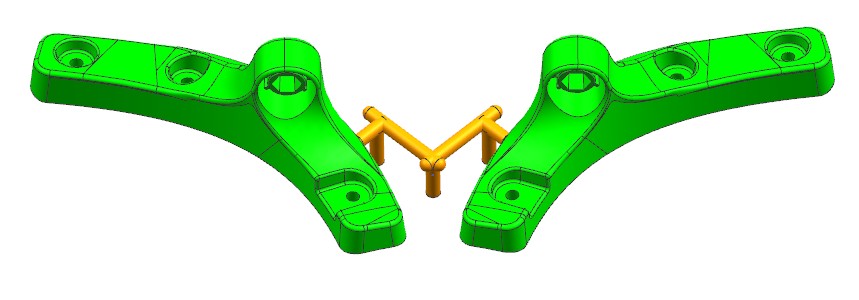

| 2 | 1.产品正面.jpg | 43.96K |
| 3 | 2.产品背面.jpg | 56.12K |

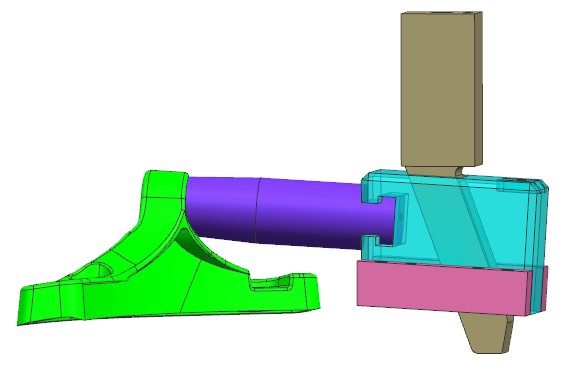

| 4 | 3.前模隧道滑块.jpg | 25.45K |

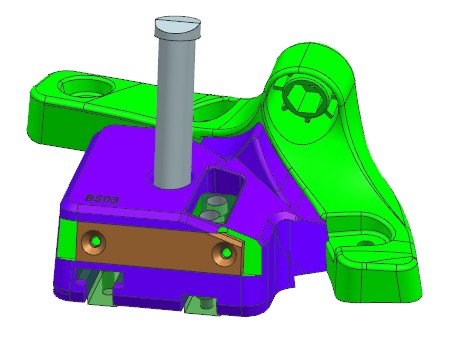

| 5 | 4.后模滑块.jpg | 34.17K |

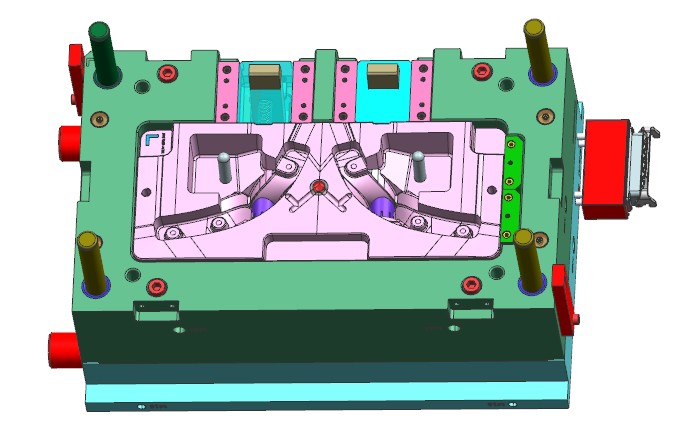

| 6 | 5.前模.jpg | 61.61K |

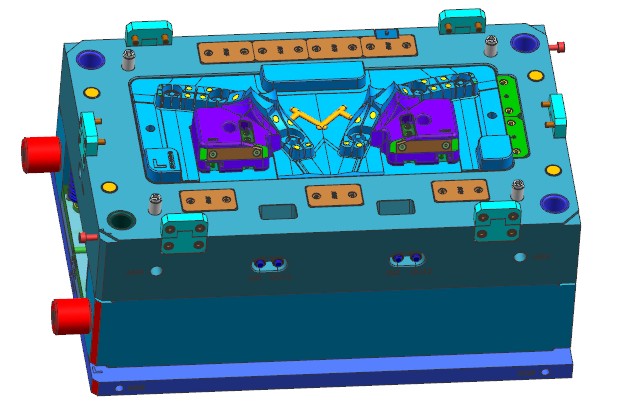

| 7 | 6.后模.jpg | 62.97K |
| 8 | SH17168-A.stp | 92.16M |
此图纸下载需要30金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：11.85M
所需金币：30
上传时间：2024-01-01 15:49:40
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
轻卡
固定座
隧道抽芯
滑块
图纸简介
轻卡汽车后视镜固定座注塑模具，模具1+1左右镜像件，单点大水口热流道转冷流道潜伏浇口进胶。产品上设计辅助骨位，浇口潜伏在骨位上。前模有倒扣，狗腿式隧道抽芯。后模倒扣，模仁内设计滑块，T型导轨+锁紧。
