汽车副仪表板左右上饰板装饰板注塑模具（ID:885584）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17048073478779.rar | 17.13M |

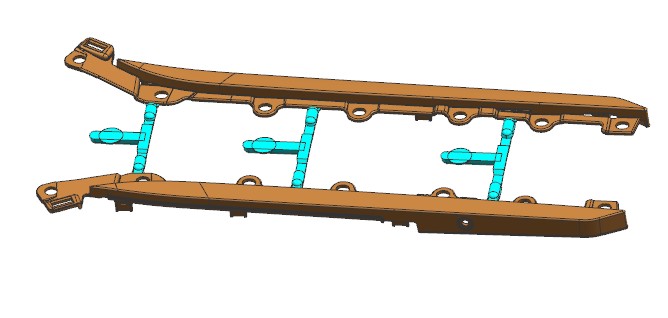

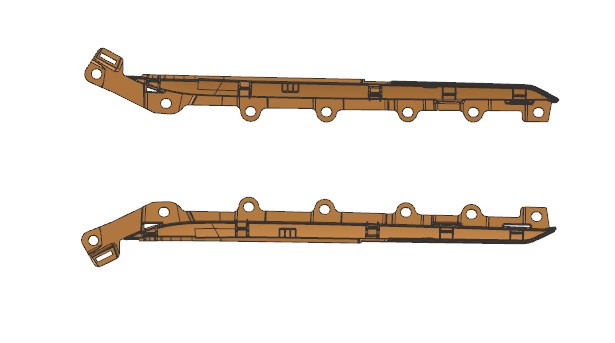

| 2 | 1.产品正面.jpg | 32.82K |
| 3 | 2.产品背面.jpg | 24.51K |

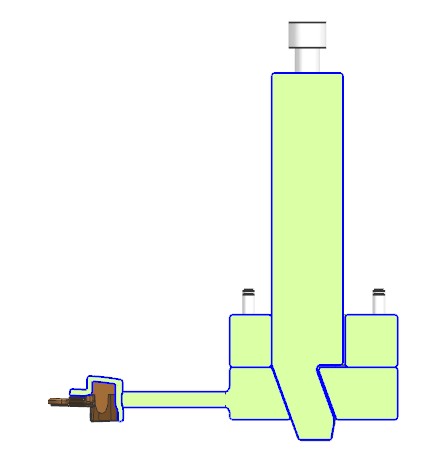

| 4 | 3.前模抽芯.jpg | 15.00K |

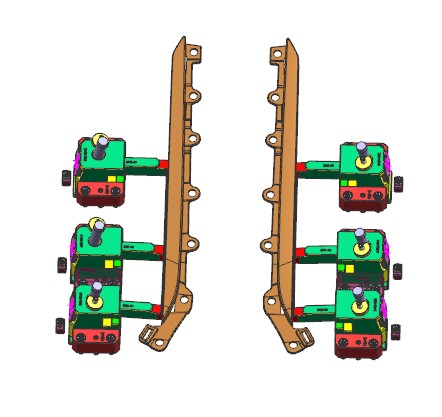

| 5 | 4.后模滑块.jpg | 35.91K |

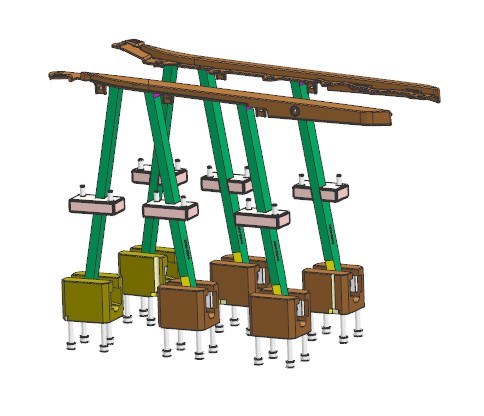

| 6 | 5.斜顶.jpg | 40.80K |
| 7 | 6.后模.jpg | 48.50K |
| 8 | 7.前模.jpg | 71.45K |

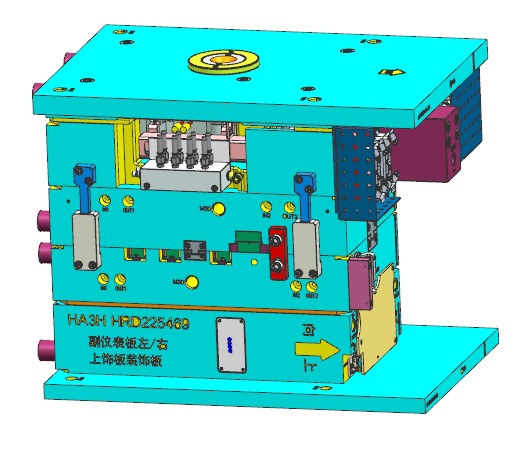

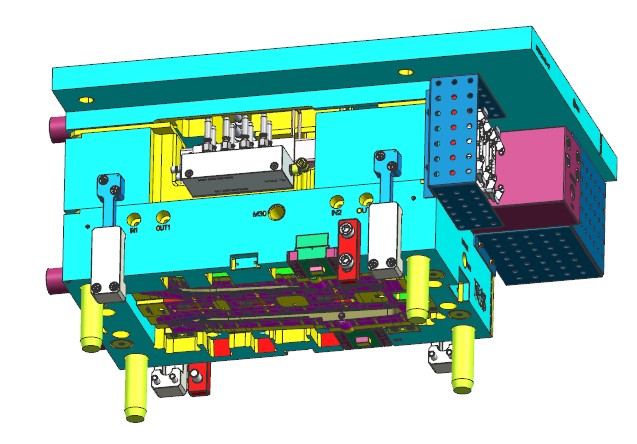

| 9 | 8.模具整体.jpg | 58.61K |

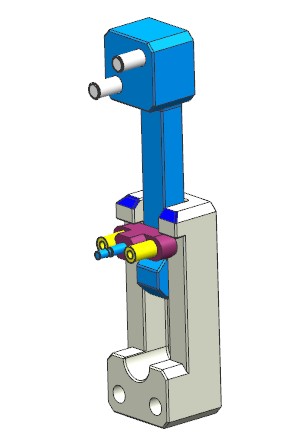

| 10 | 9.扣机.jpg | 16.94K |
| 11 | _HRD225469-TOP.stp | 123.67M |
此图纸下载需要50金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：17.55M
所需金币：50
上传时间：2024-01-09 21:35:50
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
汽车
饰板
前模滑块
扣机
图纸简介
汽车副仪表板左右上饰板装饰板注塑模具。产品外观要求光面+喷漆，因此使用顺序阀热流道进胶。产品侧面有一圆孔倒扣，为不产生夹线，使用前模隧道抽芯。前模抽芯首选机械结构，机械结构安全稳定，次选油缸结构。模架使用假三板模结构，前模需要开一次模，使用扣机控制。
