洗碗机控制面板注塑模具（ID:877449）
0.png)

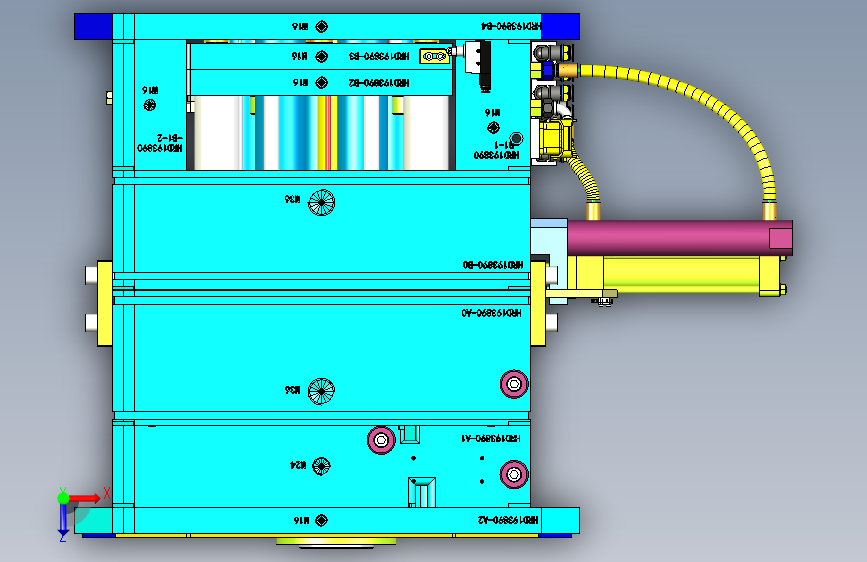

1.png)

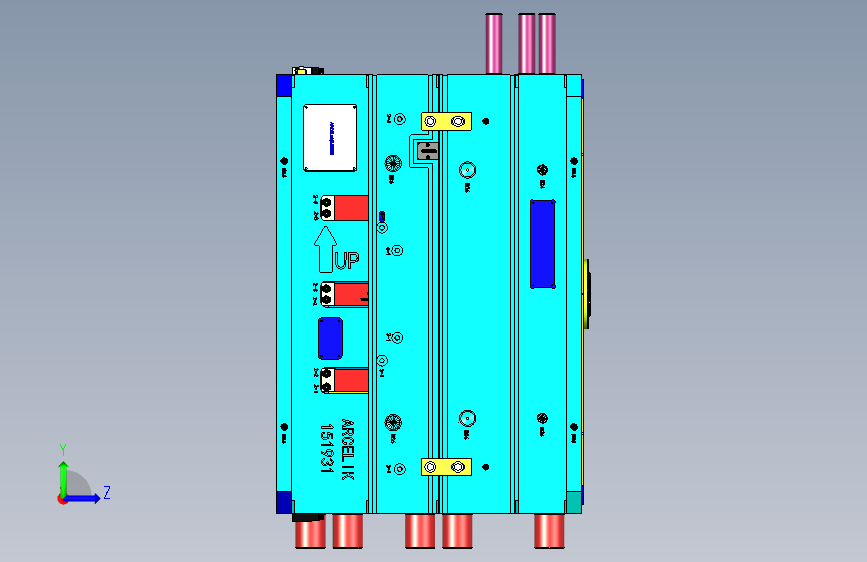

2.png)

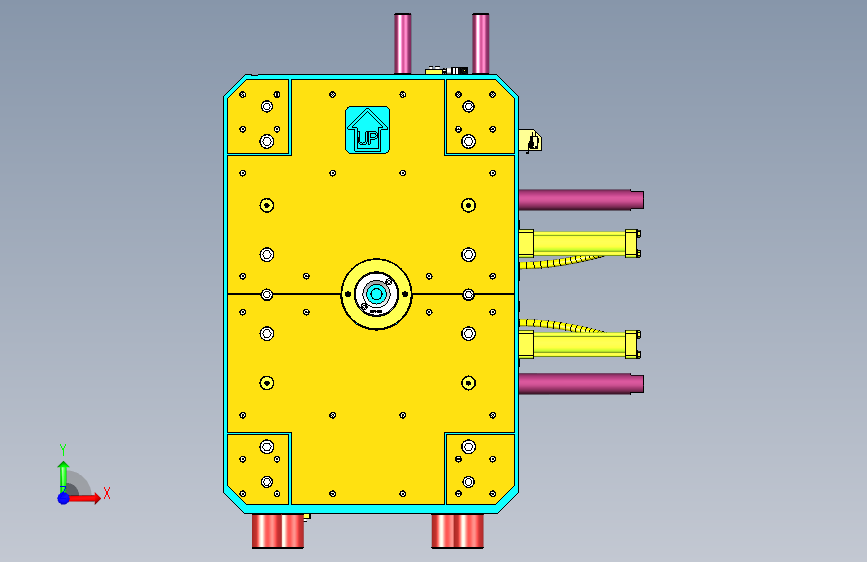

3.png)

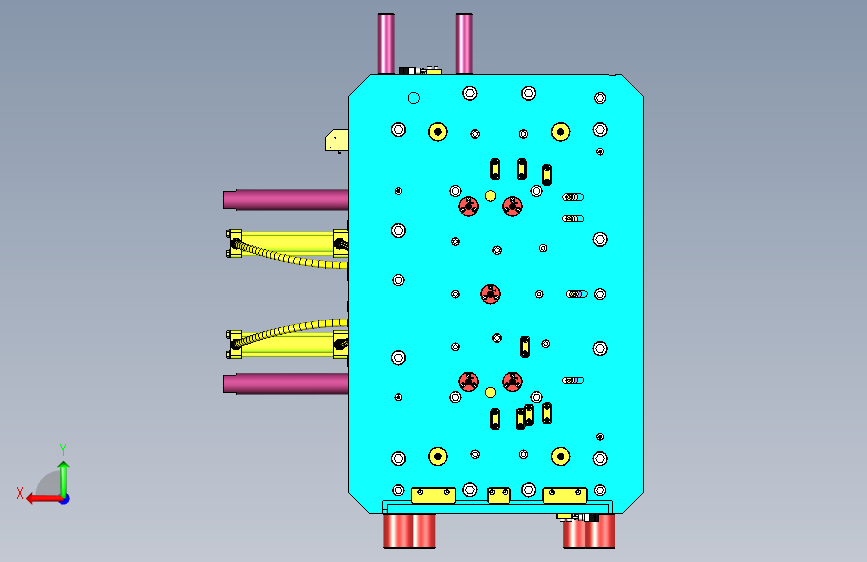

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17041166678.rar | 9.82M |

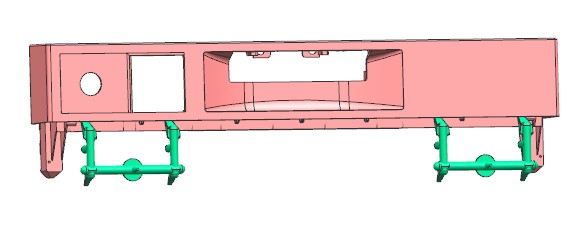

| 2 | 1.产品正面.jpg | 21.83K |

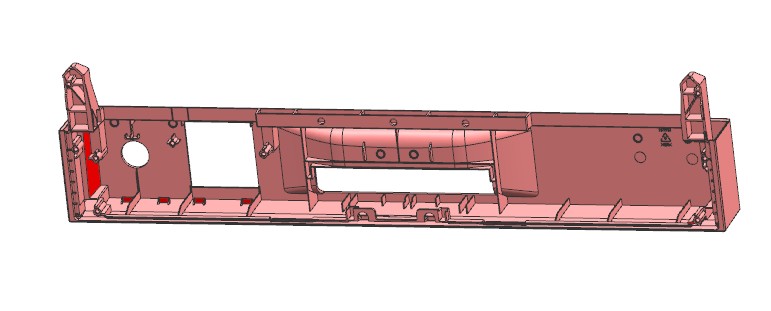

| 3 | 2.产品背面.jpg | 34.66K |

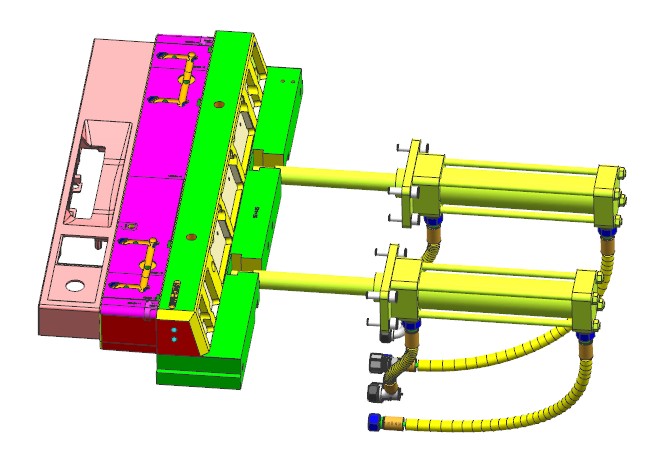

| 4 | 3.油缸滑块.jpg | 60.80K |

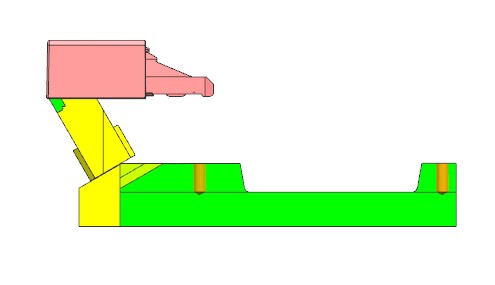

| 5 | 4.转角度抽芯.jpg | 12.37K |

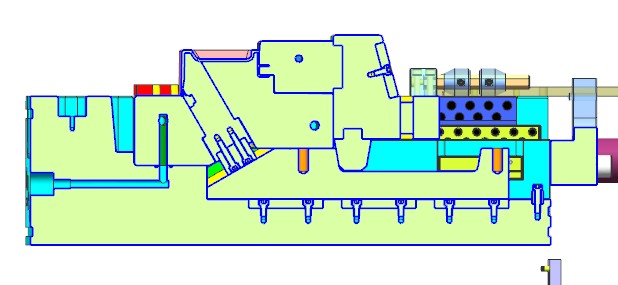

| 6 | 5.剖视图.jpg | 37.65K |
| 7 | 6.前模.jpg | 87.44K |

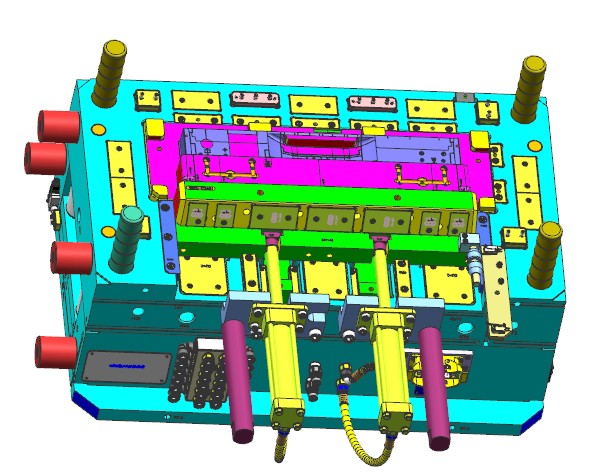

| 8 | 7.后模.jpg | 90.92K |

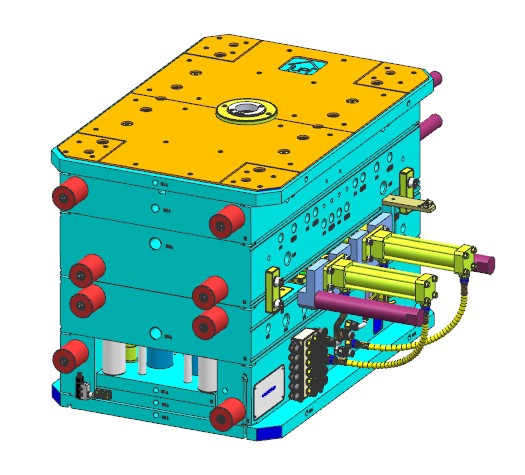

| 9 | 8.模具整体.jpg | 68.39K |

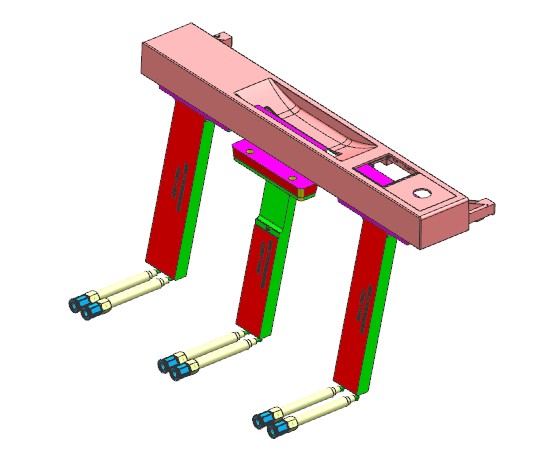

| 10 | 9.通水斜顶.jpg | 35.81K |
| 11 | _HRD193890-TOP.stp | 92.29M |
此图纸下载需要200金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：10.06M
所需金币：200
上传时间：2024-01-01 21:44:29
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
洗碗机
转角度滑块
滑块流道
图纸简介

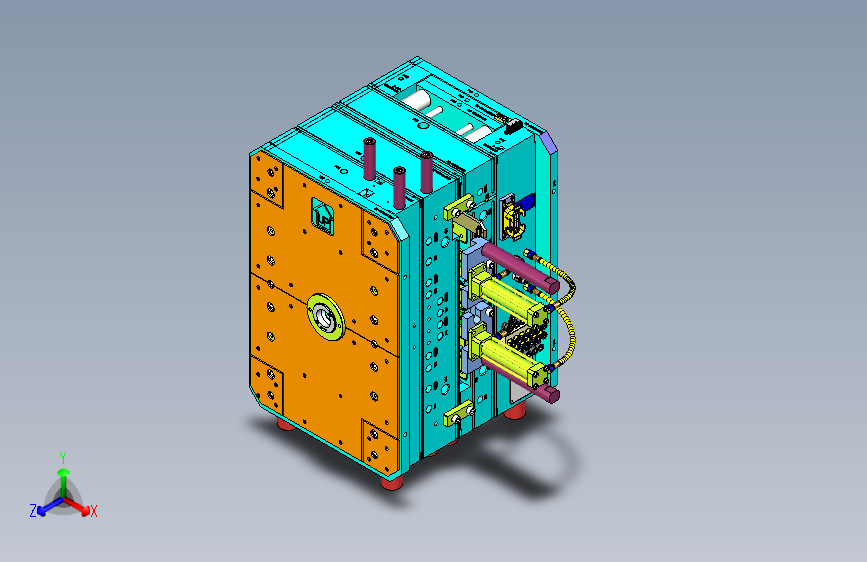

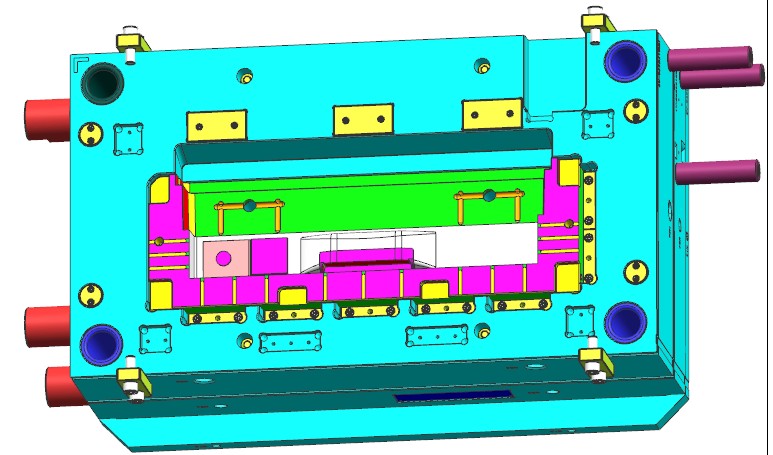

洗碗机控制面板注塑模具，产品采用两点热流道转冷流道潜伏浇口进胶，流道在滑块上，滑块退出后需要顶针顶出流道。产品侧面有一个等长的大滑块，因为抽芯距离较长，使用油缸抽芯。产品内测有两个斜倒扣，设计转角度滑块，因为抽芯方向与大滑块一致，所以将两个抽芯机构合并，大滑块在运动一定距离后给转角度滑块提供动力。
