箱盒堆垛机（ID:890818）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17054928627423.zip | 9.58M |
| 2 | 02夹持左臂-001.SLDPRT | 104.61K |
| 3 | 14垫板.SLDPRT | 86.96K |
| 4 | A_CDG1LA50-200-B540.SLDPRT | 170.29K |
| 5 | B25封板.SLDPRT | 80.79K |
| 6 | deepgrooveballbearingsgb.sldprt | 630.51K |
| 7 | hexagonnutsgradecgb.sldprt | 248.11K |
| 8 | hexnuts1-finepitch-gradesabgb.sldprt | 189.29K |
| 9 | HF-SP102KB.SLDPRT | 195.31K |
| 10 | HGH25-CA-L1250滑轨.SLDPRT | 93.99K |
| 11 | HGH25-CA滑块.SLDPRT | 141.29K |
| 12 | HGW25-CA-L460滑轨.SLDPRT | 68.61K |
| 13 | HGW25-CA滑块.SLDPRT | 146.09K |
| 14 | M16-脚杯板-1.SLDPRT | 70.87K |
| 15 | M16X200螺杆.SLDPRT | 67.25K |
| 16 | M16脚杯装配体.SLDASM | 88.15K |
| 17 | UCFL207.SLDPRT | 87.93K |
| 18 | Y-G05.SLDPRT | 77.51K |
| 19 | 减速机-1.SLDPRT | 301.59K |
| 20 | 同步带50W-T10-983.SLDPRT | 55.32K |
| 21 | 同步带50Wx2660L-T10.SLDPRT | 56.01K |
| 22 | 同步轮装配-001.SLDASM | 220.22K |
| 23 | 夹持右臂-1.SLDASM | 86.61K |
| 24 | 夹持右臂2.SLDASM | 87.86K |
| 25 | 夹持左臂-1.SLDASM | 98.60K |
| 26 | 夹持机构.SLDASM | 1.11M |
| 27 | 夹持梁-001.SLDPRT | 223.02K |
| 28 | 夹持梁-002.SLDPRT | 45.68K |
| 29 | 夹持梁-003.SLDPRT | 77.47K |
| 30 | 夹持梁-004.SLDPRT | 50.01K |
| 31 | 夹持梁-005.SLDPRT | 54.39K |
| 32 | 夹持梁-006.SLDPRT | 66.81K |
| 33 | 夹持梁.SLDASM | 161.93K |
| 34 | 架子装配体.SLDASM | 134.73K |
| 35 | 横梁-001.SLDPRT | 126.06K |
| 36 | 横梁-002.SLDPRT | 61.24K |
| 37 | 横梁-003.SLDPRT | 58.93K |
| 38 | 横梁.SLDASM | 69.92K |
| 39 | 盒子.SLDPRT | 65.51K |
| 40 | 箱盒堆垛机.SLDASM | 1.35M |
| 41 | 脚杯固定板.SLDPRT | 65.10K |
| 42 | 铝型材40x40x2330.SLDPRT | 93.71K |
| 43 | 铝型材40x80X1150.SLDPRT | 147.10K |
| 44 | （02）02夹持左臂-001-1.SLDPRT | 102.84K |
| 45 | （02）02夹持左臂-002.SLDPRT | 57.30K |
| 46 | （02）02夹持左臂-003.SLDPRT | 57.09K |
| 47 | （02）02夹持左臂-005.SLDPRT | 63.88K |
| 48 | （02）02夹持左臂-006.SLDPRT | 56.95K |
| 49 | （02）02夹持左臂-007.SLDPRT | 47.71K |
| 50 | （02）02夹持左臂.SLDASM | 92.80K |
| 51 | （04）04C压板-001.SLDPRT | 247.06K |
| 52 | （04）04C压板-002.SLDPRT | 50.62K |
| 53 | （04）04C压板.SLDASM | 111.14K |
| 54 | （06）06支架-001.SLDPRT | 80.94K |
| 55 | （06）06支架-002.SLDPRT | 47.15K |
| 56 | （06）06支架.SLDASM | 53.66K |
| 57 | （07）07压块.SLDPRT | 179.44K |
| 58 | （08）08轴.SLDPRT | 142.49K |
| 59 | （09）09从动带轮.SLDPRT | 107.26K |
| 60 | （11）11挡圈.SLDPRT | 76.49K |
| 61 | （13）13连接座-001.SLDPRT | 65.07K |
| 62 | （13）13连接座-002.SLDPRT | 99.07K |
| 63 | （13）13连接座.SLDASM | 62.45K |
| 64 | （15）15A主动带轮.SLDPRT | 166.89K |
| 65 | （16）16A轴.SLDPRT | 120.76K |
| 66 | （17）17A马达座.SLDPRT | 98.15K |
| 67 | （18）18A轴承座.SLDPRT | 92.69K |
| 68 | （20）20A隔套.SLDPRT | 96.81K |
| 69 | （21）21垫片.SLDPRT | 62.08K |
| 70 | （22）22带轮座.SLDPRT | 78.65K |
| 71 | （23）23带轮轴.SLDPRT | 96.27K |
| 72 | （24）24隔套.SLDPRT | 97.23K |
| 73 | （26）26封板.SLDPRT | 73.29K |
此图纸下载需要22金币
立即下载
发布者
风之韵
创作: 695
粉丝: 23
加入时间：2024-01-17
模型信息
图纸ID：890818
图纸格式：sldprt,sldasm
文件大小：9.81M
所需金币：22
上传时间：2024-01-17 20:01:04
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2019
标签
箱盒堆垛机
同步夹紧
双侧气缸
同步带驱动
图纸简介

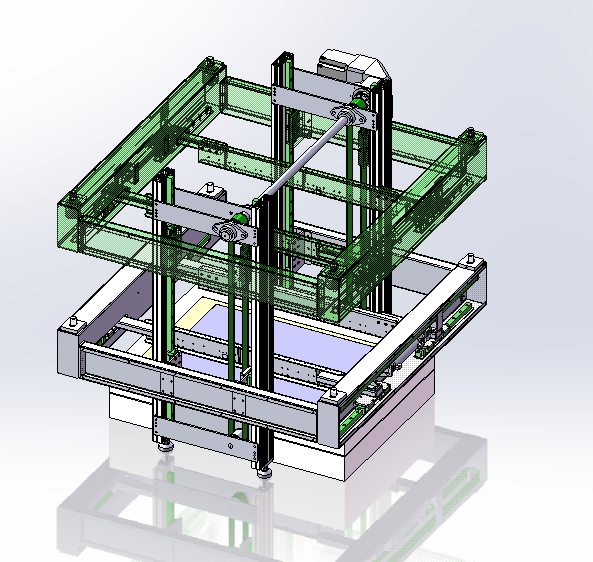

箱盒堆垛机-双侧气缸+同步带实现同步夹紧

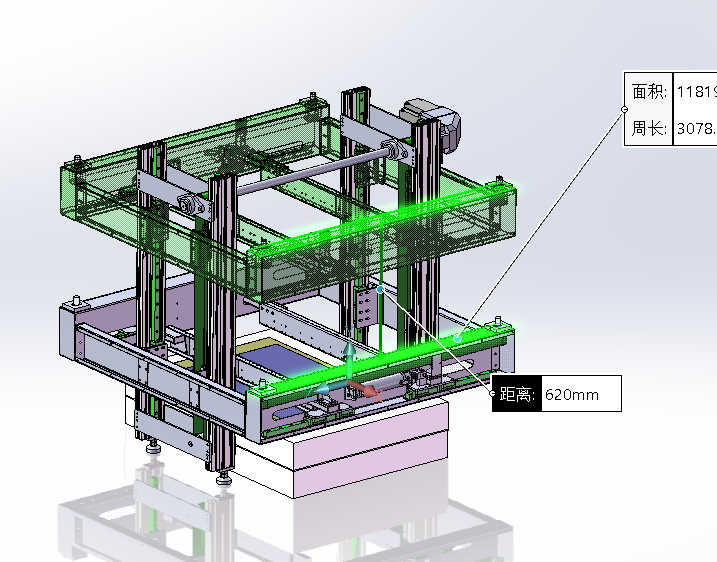

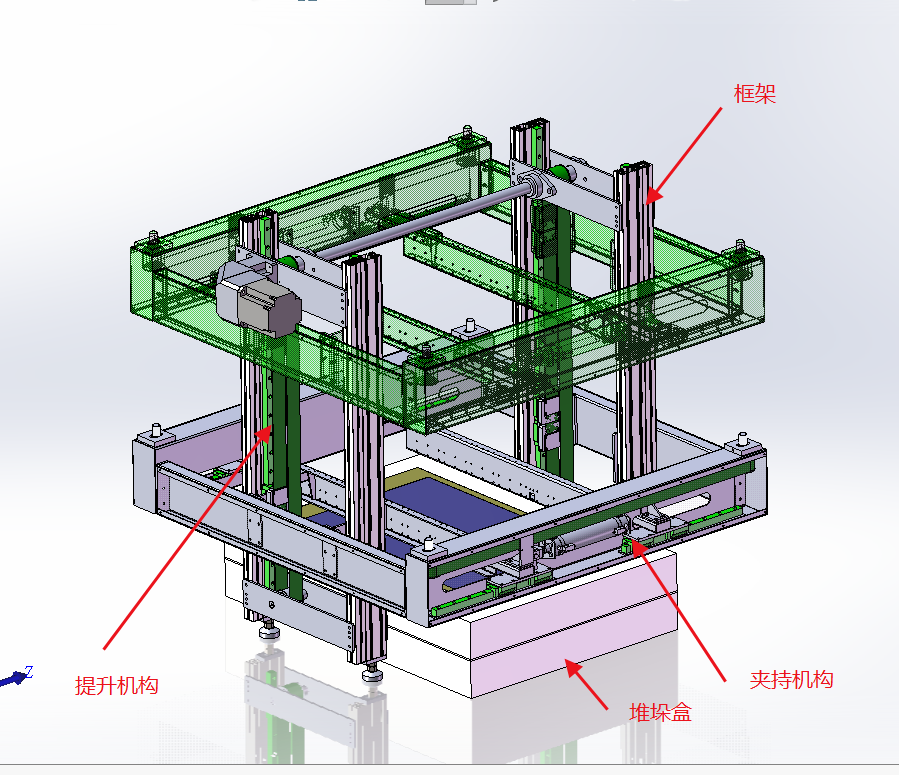

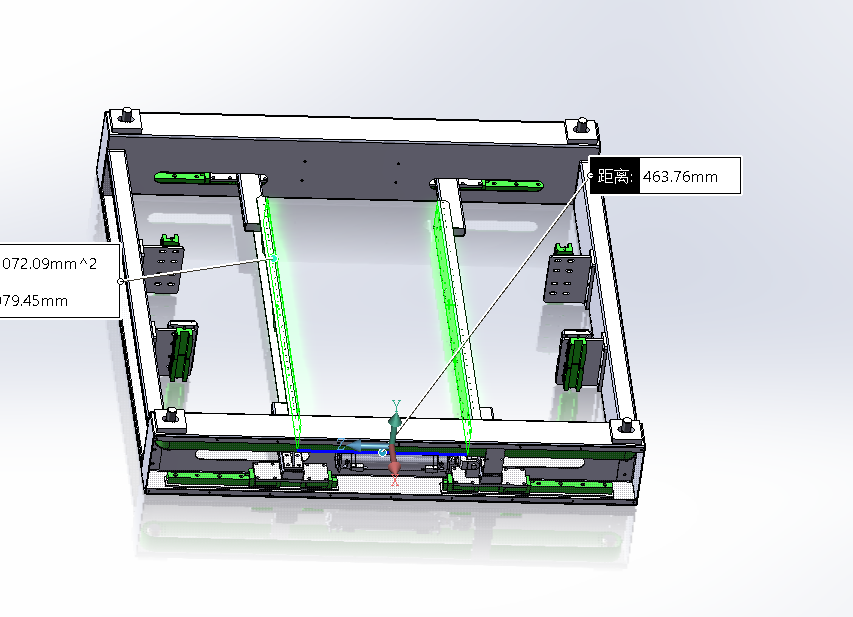

由电机驱动同步带+轮实现夹持机构上下工位运动；夹持机构由双侧气缸+同步带实现同步夹紧动作。两个动作配合实现堆垛功能。上下工位间距620mm；最小夹持宽度463mm，最大夹持宽度863mm。
