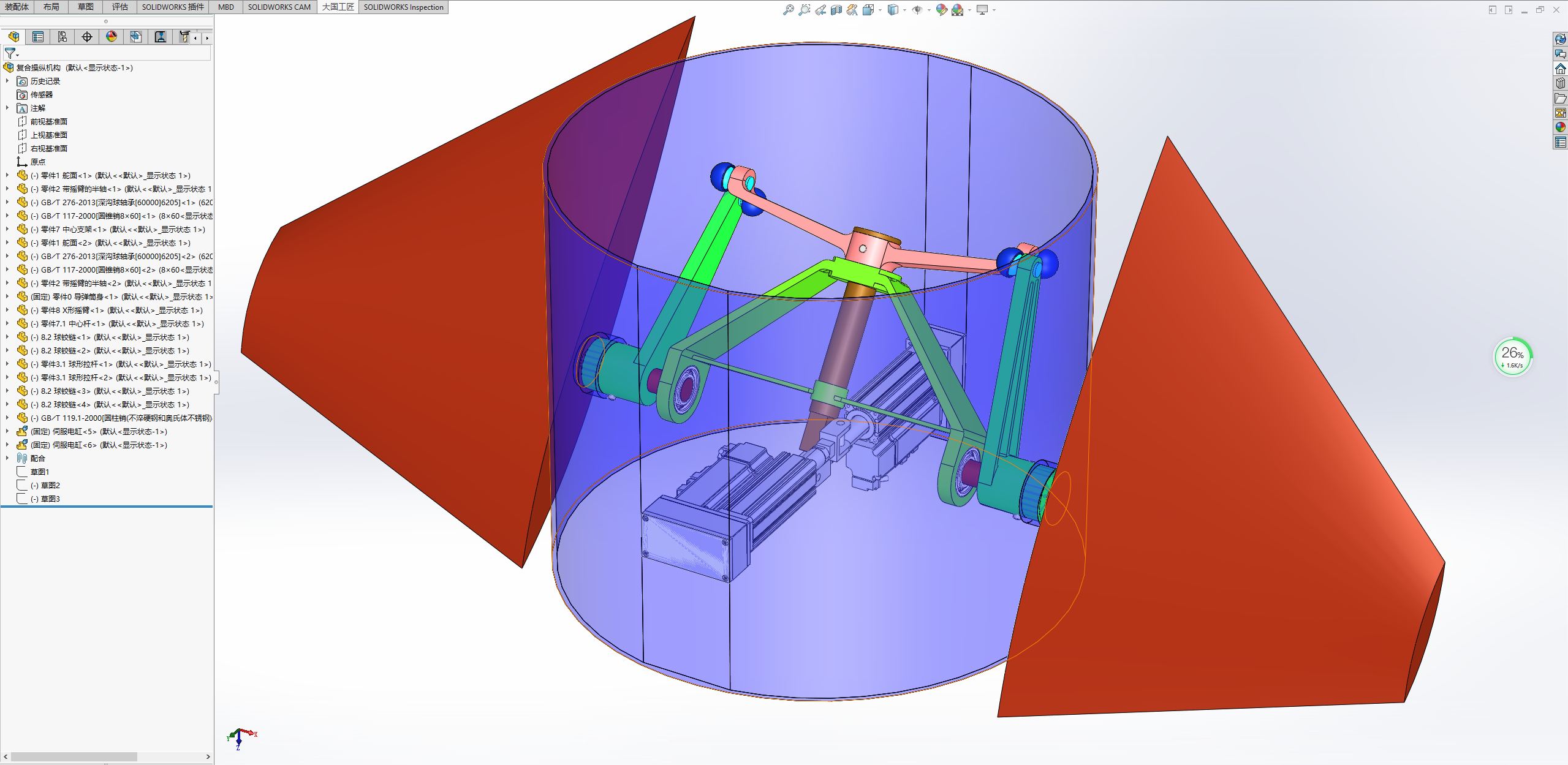

导弹舵面复合操纵机构（ID:2371241）

交通运输 / 航空航天 / 导弹舵面复合操纵机构

©原创

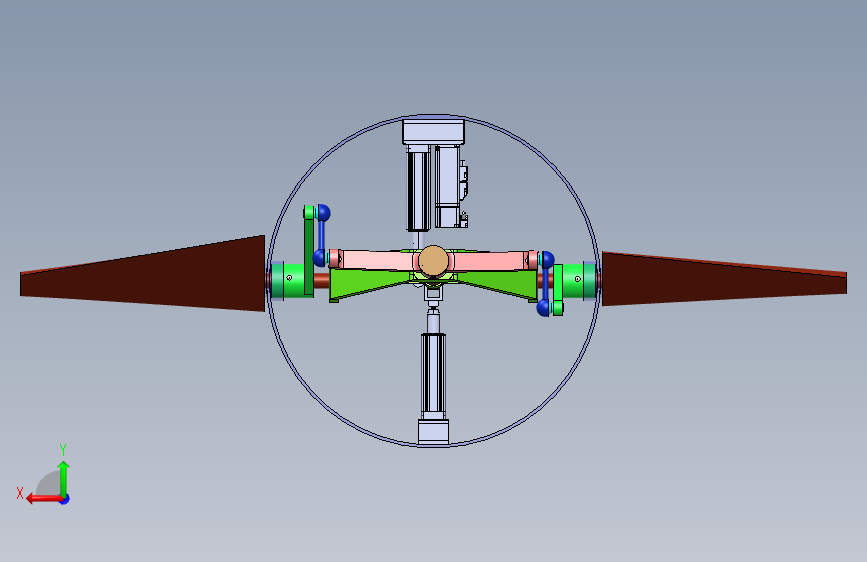

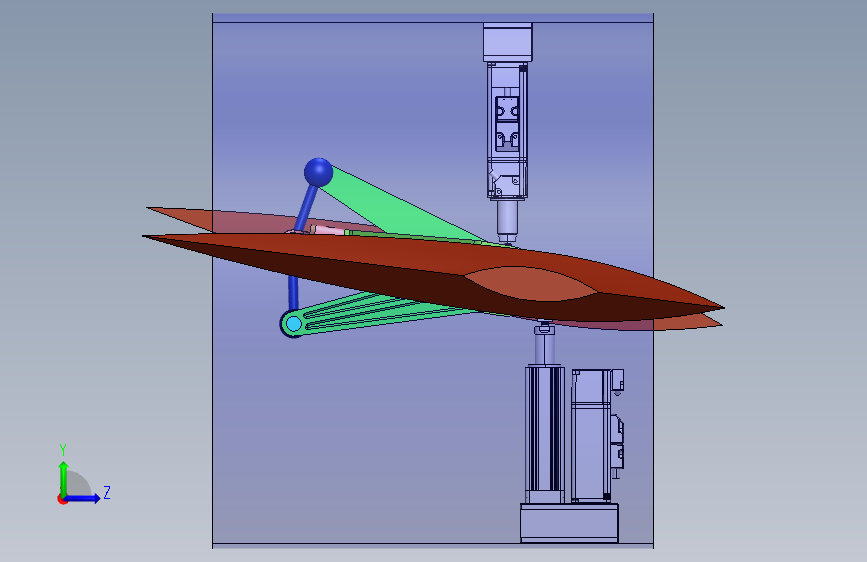

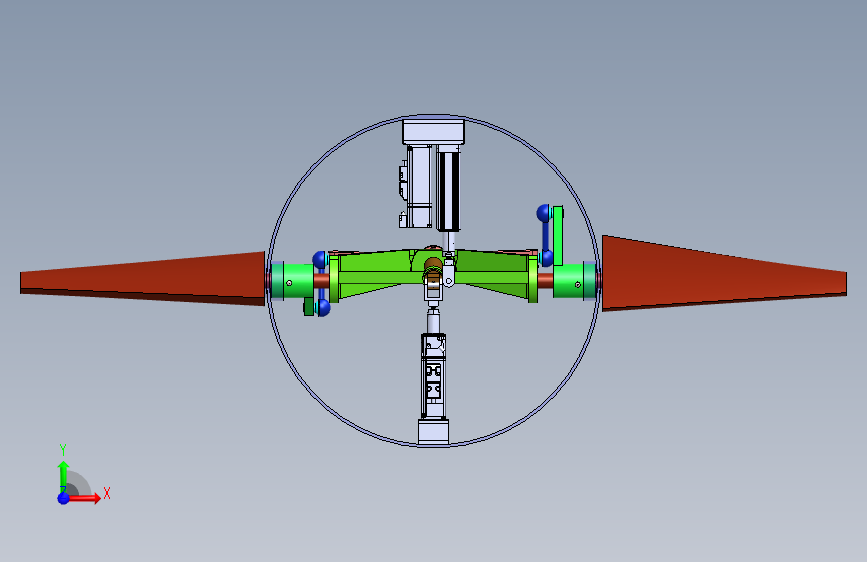

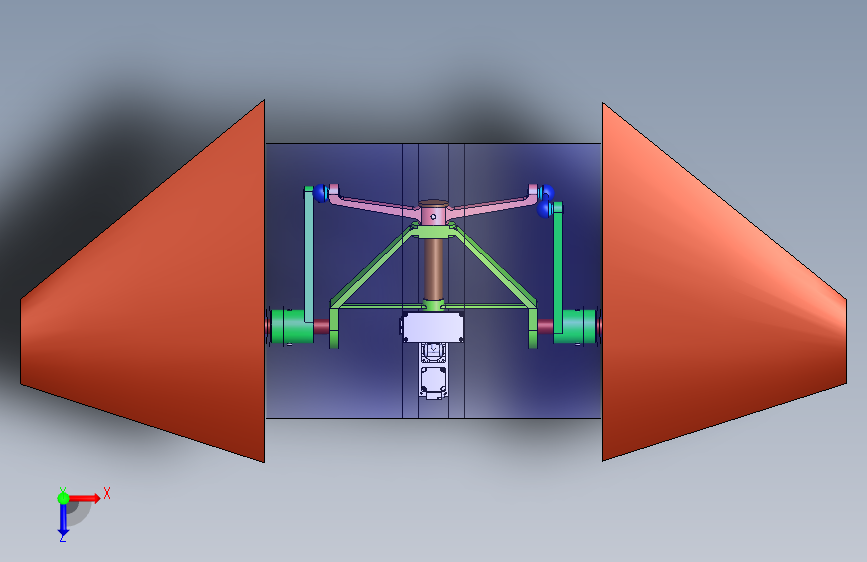

平面图

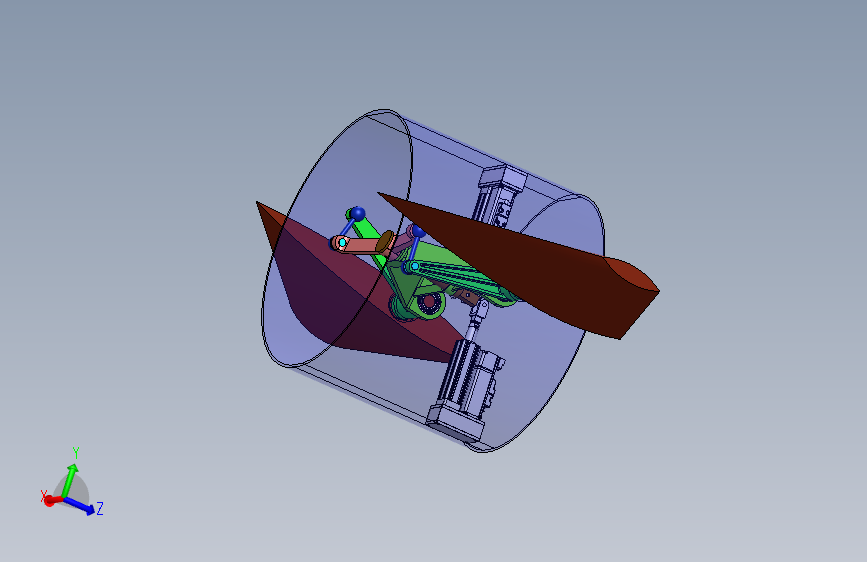

3D视图

文件列表

#	文件名称	文件大小
1	17520431176085.rar	20.01M
2	8.2球铰链.SLDPRT	140.97K
3	EDA40-0-500行程伺服电动缸[EDA40-R01-B04-C50-D010-K05030]-底座.SLDPRT	5.69M
4	EDA40-0-500行程伺服电动缸[EDA40-R01-B04-C50-D010-K05030]-活塞杆.SLDPRT	557.10K
5	EDA40-0-500行程伺服电动缸[EDA40-R01-B04-C50-D010-K05030]-缸体.SLDPRT	647.18K
6	EDA40-0-500行程伺服电动缸[EDA40-R01-B04-C50-D010-K05030]-缸套.SLDPRT	143.68K
7	GB╱T117-2000[圆锥销8×60].sldprt	96.82K
8	GB╱T119.1-2000[圆柱销不淬硬钢和奥氏体不锈钢8×50].sldprt	106.51K
9	GB╱T276-2013[深沟球轴承[60000]6205].sldprt	1.23M
10	HSG-63X35-CA基本型圆型工程油缸液压缸[HSG-63X35-100-CAI].sldprt	14B
11	伺服电缸.SLDASM	2.24M
12	复合操纵机构.SLDASM	7.94M
13	零件0导弹筒身.SLDPRT	174.05K
14	零件1舵面.SLDPRT	139.98K
15	零件2带摇臂的半轴.SLDPRT	164.03K
16	零件3.1球形拉杆.SLDPRT	235.56K
17	零件3拉杆.SLDPRT	165.52K
18	零件7.1中心杆.SLDPRT	102.31K
19	零件7中心支架.SLDPRT	254.36K
20	零件8X形摇臂.SLDPRT	187.65K
21	零件9.1.SLDPRT	89.23K
22	零件9万向接头.SLDPRT	150.12K

此图纸下载需要200金币

立即下载

发布者

进步青年

创作: 6

粉丝: 0

加入时间：2025-06-09

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：20.49M

所需金币：200

上传时间：2025-07-09 14:38:41

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2019

标签

图纸简介

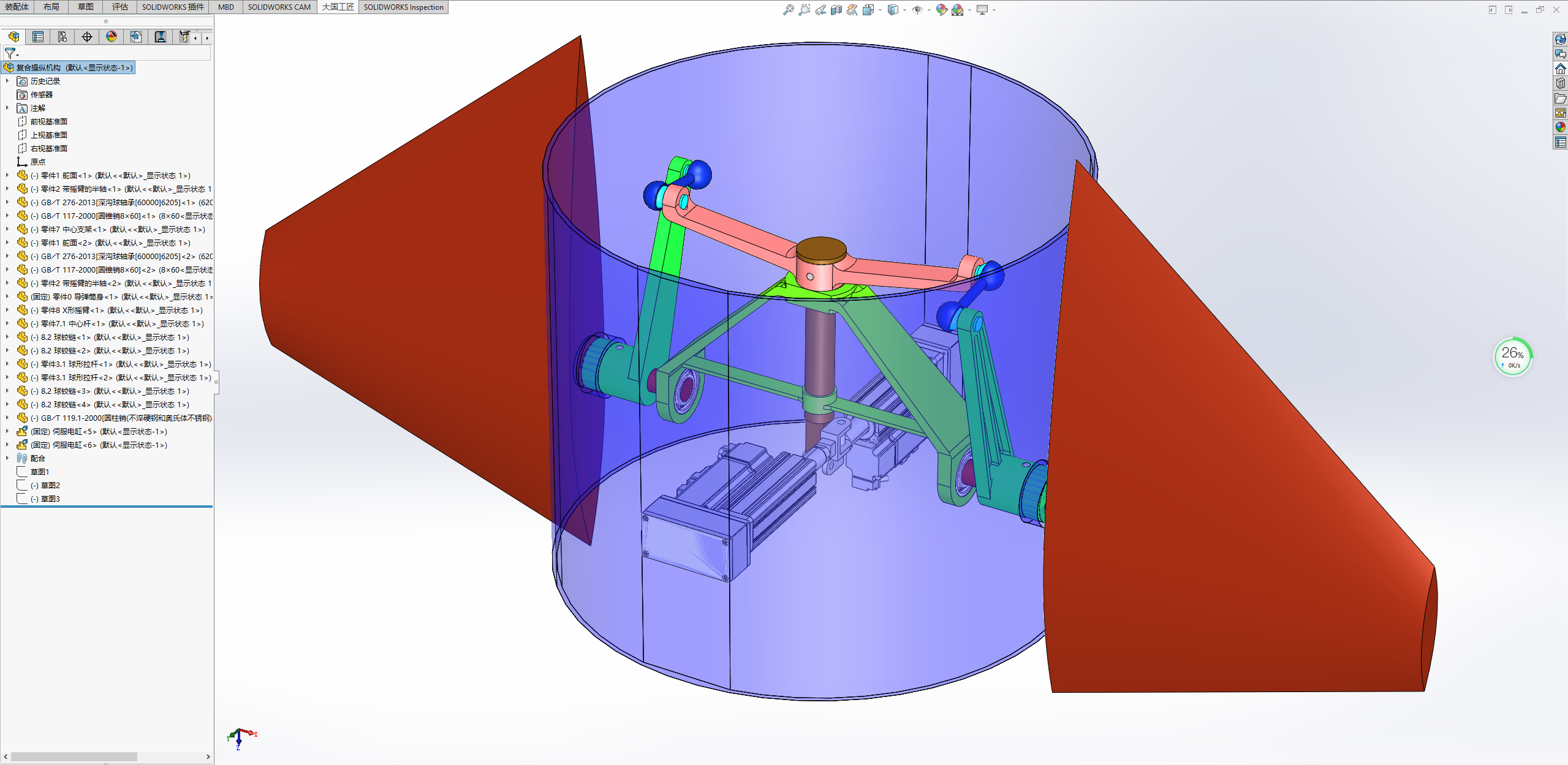

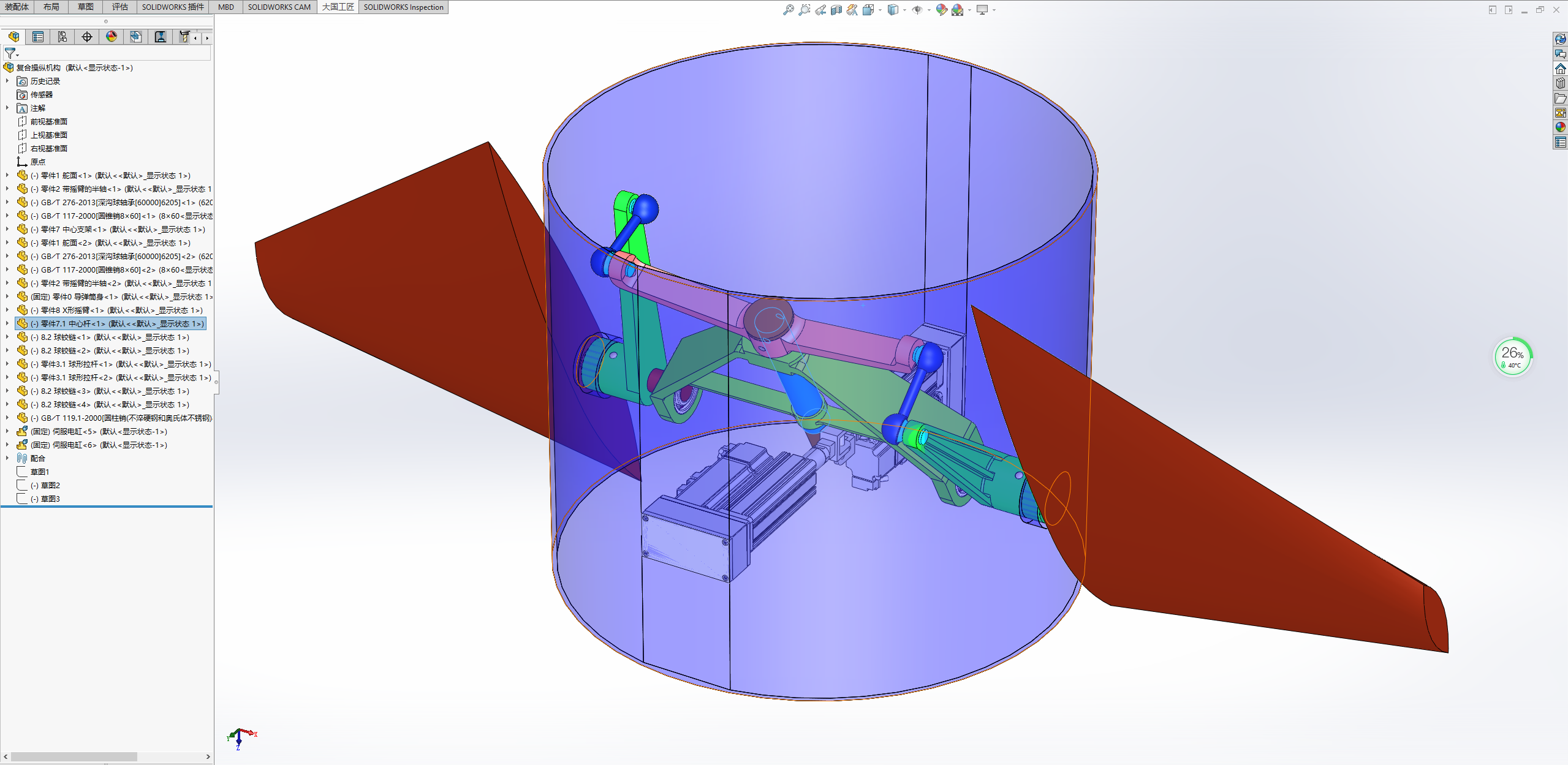

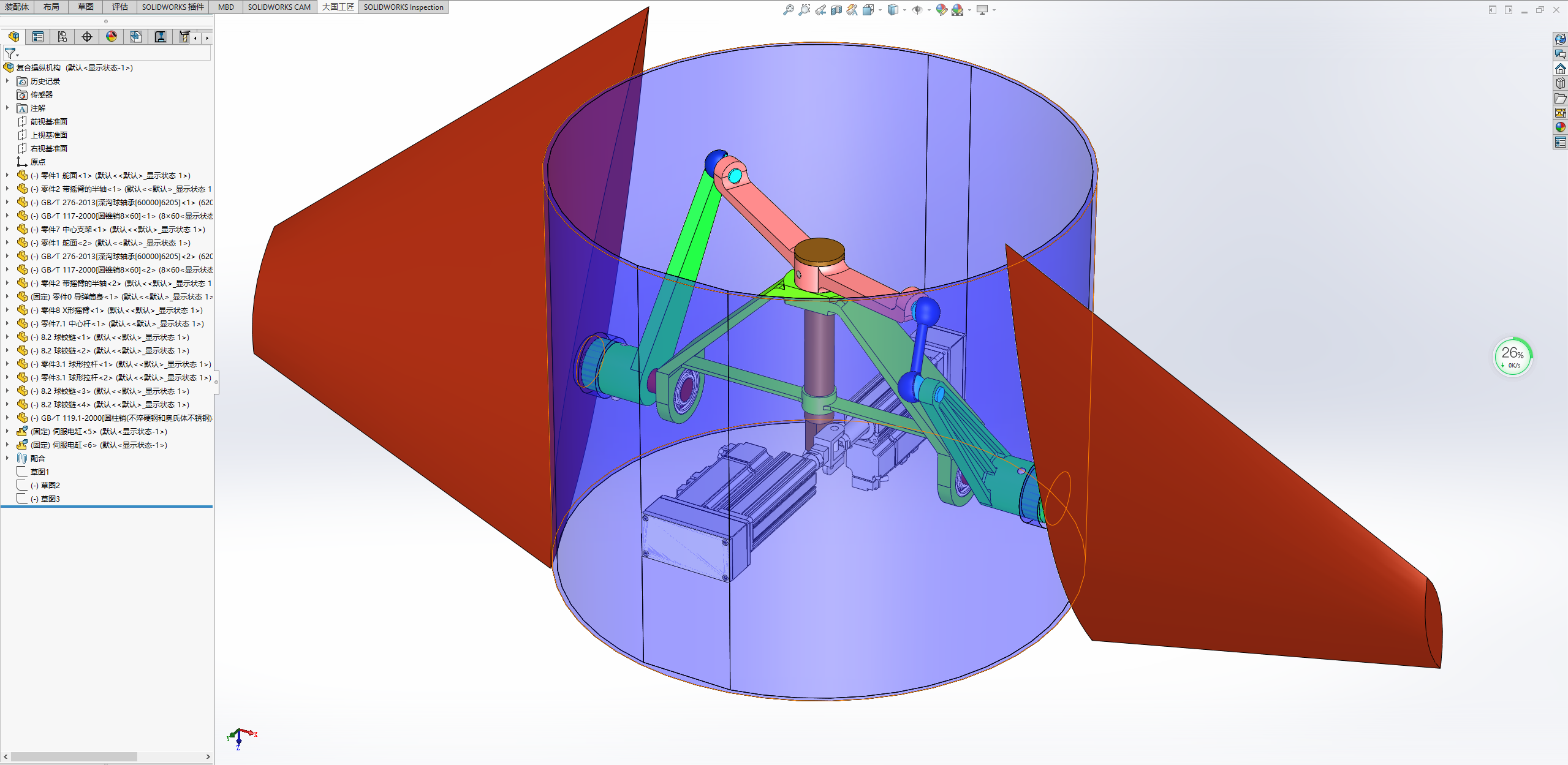

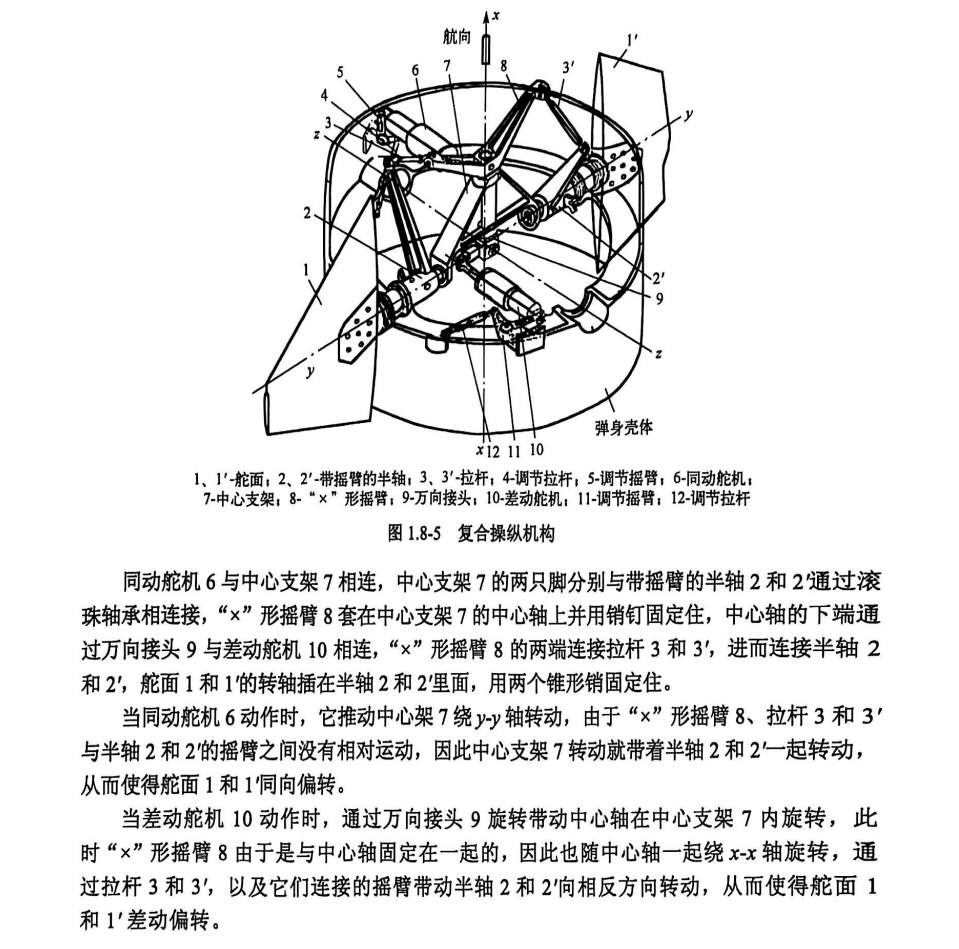

同动舵机与中心支架相连，中心支架的两只脚分别与带摇臂的半轴和通过滚珠轴承相连接,“x”形摇臂套在中心支架的中心轴上并用销钉固定住，中心轴的下端通过万向接头与差动舵机相连,“x”形摇臂8的两端连接拉杆，进而连接半轴，舵面的转轴插在半轴里面，用两个锥形销固定住。当同动舵机动作时，它推动中心架绕yy轴转动，由于“x”形摇臂、拉杆与半轴的摇臂之间没有相对运动，因此中心支架转动就带着半轴一起转动，从而使得舵面同向偏转。当差动舵机动作时，通过万向接头旋转带动中心轴在中心支架内旋转，此时“x”形摇臂由于是与中心轴固定在一起的，因此也随中心轴一起绕x-x轴旋转，通过拉杆，以及它们连接的摇臂带动半轴向相
