导弹舵面同向操纵机构（ID:2371243）

交通运输 / 航空航天 / 导弹舵面同向操纵机构

©原创

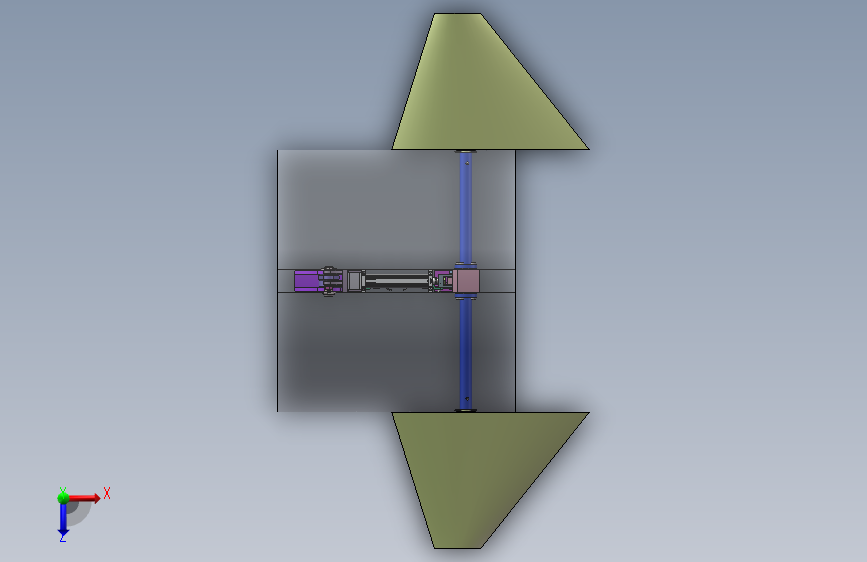

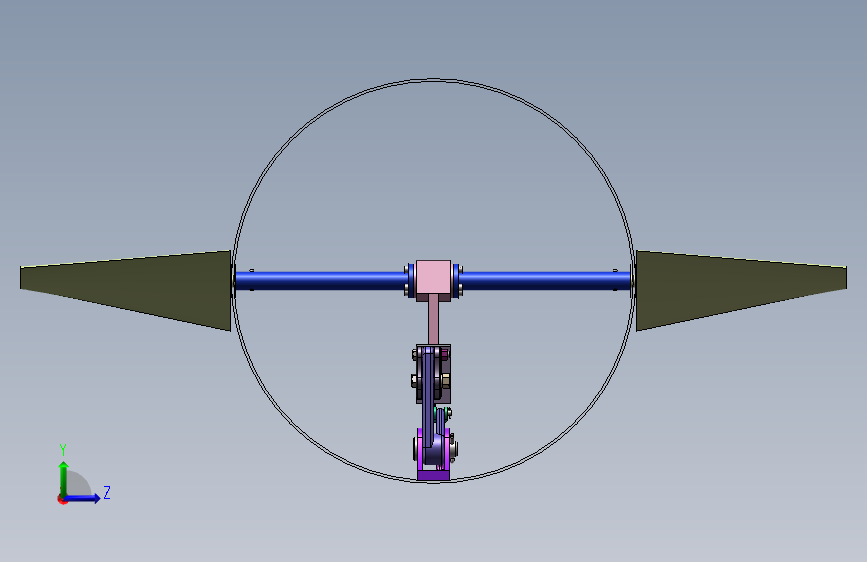

平面图

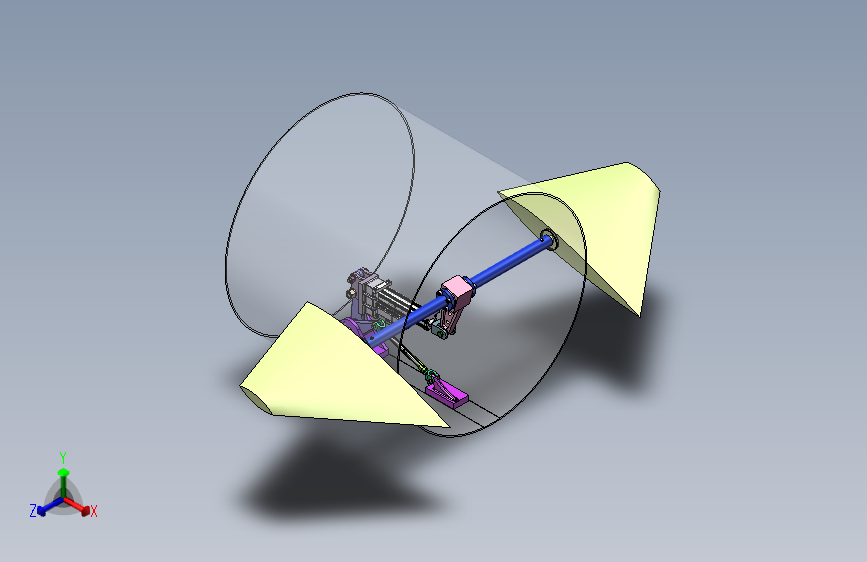

3D视图

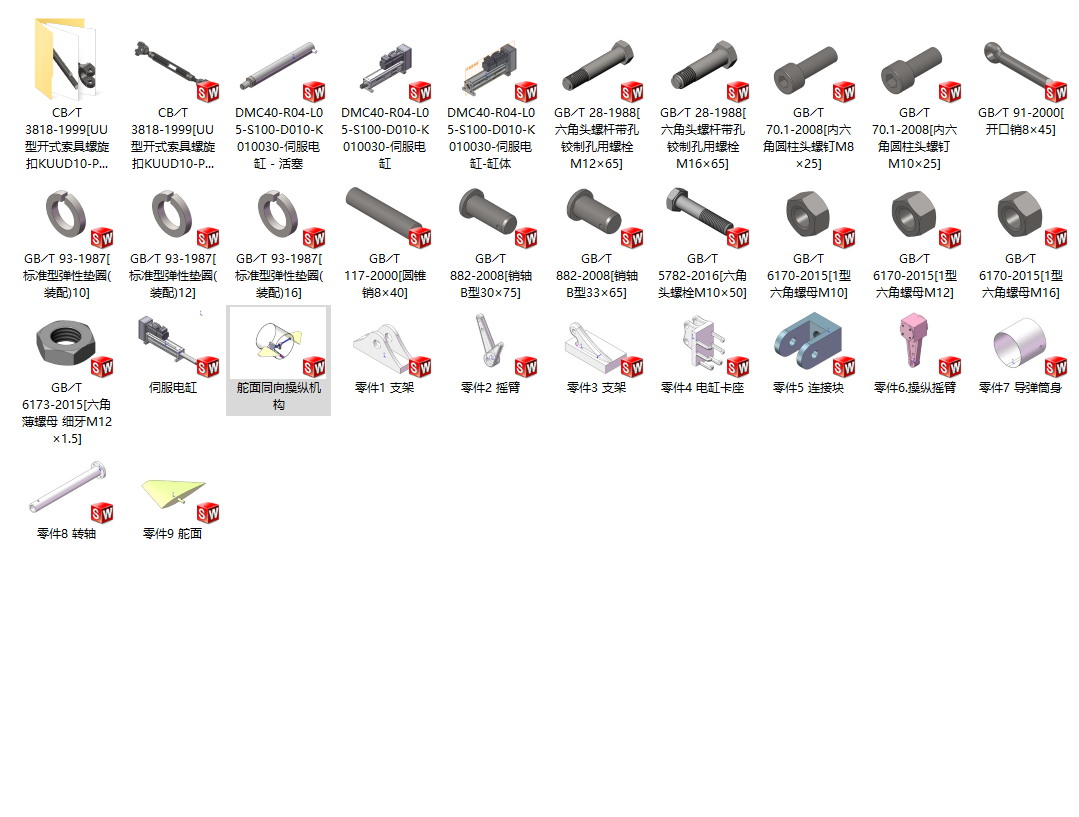

文件列表

#	文件名称	文件大小
1	17520431798940.rar	24.63M
2	CB╱T3818-1999[UU型开式索具螺旋扣KUUD10-PCB／T3818-1999].sldasm	270.18K
3	DMC40-R04-L05-S100-D010-K010030-伺服电缸-活塞.SLDPRT	562.11K
4	DMC40-R04-L05-S100-D010-K010030-伺服电缸-缸体.SLDPRT	4.32M
5	DMC40-R04-L05-S100-D010-K010030-伺服电缸.SLDASM	2.64M
6	GB╱T117-2000[圆锥销8×40].sldprt	100.94K
7	GB╱T28-1988[六角头螺杆带孔铰制孔用螺栓M12×65].sldprt	196.27K
8	GB╱T28-1988[六角头螺杆带孔铰制孔用螺栓M16×65].sldprt	202.44K
9	GB╱T5782-2016[六角头螺栓M10×50].sldprt	219.19K
10	GB╱T6170-2015[1型六角螺母M10].sldprt	150.55K
11	GB╱T6170-2015[1型六角螺母M12].sldprt	143.11K
12	GB╱T6170-2015[1型六角螺母M16].sldprt	144.40K
13	GB╱T6173-2015[六角薄螺母细牙M12×1.5].sldprt	164.05K
14	GB╱T70.1-2008[内六角圆柱头螺钉M10×25].sldprt	154.42K
15	GB╱T70.1-2008[内六角圆柱头螺钉M8×25].sldprt	153.74K
16	GB╱T882-2008[销轴B型30×75].sldprt	112.28K
17	GB╱T882-2008[销轴B型33×65].sldprt	113.27K
18	GB╱T91-2000[开口销8×45].sldprt	125.27K
19	GB╱T93-1987[标准型弹性垫圈装配10].sldprt	105.91K
20	GB╱T93-1987[标准型弹性垫圈装配12].sldprt	99.28K
21	GB╱T93-1987[标准型弹性垫圈装配16].sldprt	99.47K
22	伺服电缸-活塞.SLDPRT	562.11K
23	伺服电缸-缸体.SLDPRT	4.32M
24	伺服电缸.SLDASM	2.44M
25	舵面同向操纵机构.SLDASM	3.88M
26	零件1支架.SLDPRT	112.16K
27	零件2摇臂.SLDPRT	191.03K
28	零件3支架.SLDPRT	173.74K
29	零件4电缸卡座.SLDPRT	458.35K
30	零件5连接块.SLDPRT	397.29K
31	零件6.操纵摇臂.SLDPRT	218.56K
32	零件7导弹筒身.SLDPRT	134.60K
33	零件8转轴.SLDPRT	122.89K
34	零件9舵面.SLDPRT	140.91K
35	CB╱T3818-1999[UU型开式索具螺旋扣KUUD10-PCB／T3818-1999].sldasm	278.36K
36	CB╱T3818-1999[UU型开式索具螺旋扣KUUD10-PCB／T3818-1999]_U型螺杆.sldprt	248.60K
37	CB╱T3818-1999[UU型开式索具螺旋扣KUUD10-PCB／T3818-1999]_开口销.sldprt	150.66K
38	CB╱T3818-1999[UU型开式索具螺旋扣KUUD10-PCB／T3818-1999]_螺旋套.sldprt	249.30K
39	CB╱T3818-1999[UU型开式索具螺旋扣KUUD10-PCB／T3818-1999]_销轴.sldprt	165.91K
40	CB╱T3818-1999[UU型开式索具螺旋扣KUUD10-PCB／T3818-1999]_锁紧螺母.sldprt	177.45K
41	U型螺杆.SLDPRT	247.02K
42	开口销.sldprt	149.80K
43	螺旋套.SLDPRT	246.79K
44	销轴.sldprt	164.99K
45	锁紧螺母.sldprt	176.00K

此图纸下载需要100金币

立即下载

发布者

进步青年

创作: 6

粉丝: 0

加入时间：2025-06-09

私信

关注

模型信息

图纸格式：sldasm,sldprt

文件大小：25.22M

所需金币：100

上传时间：2025-07-09 14:39:45

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2019

标签

图纸简介

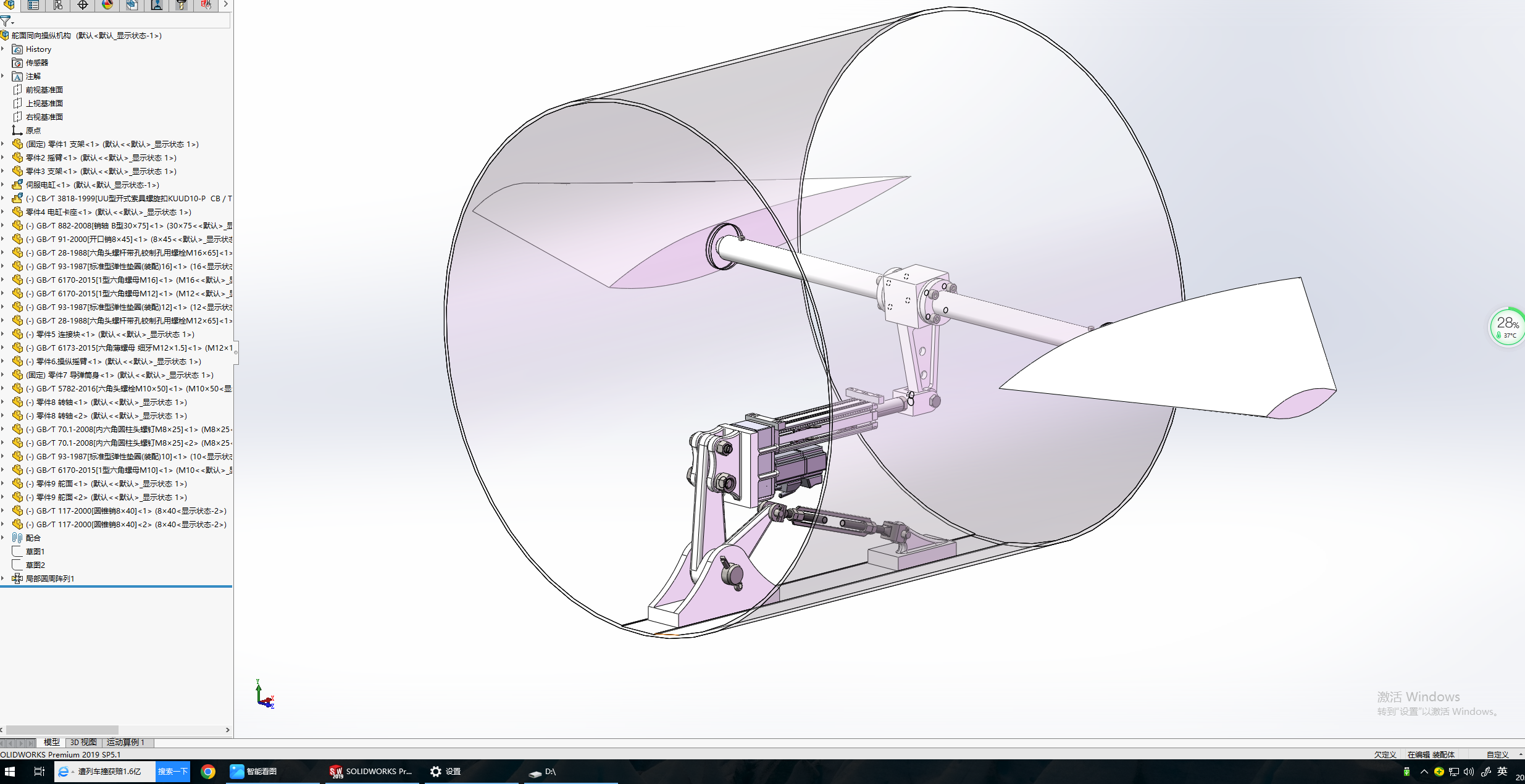

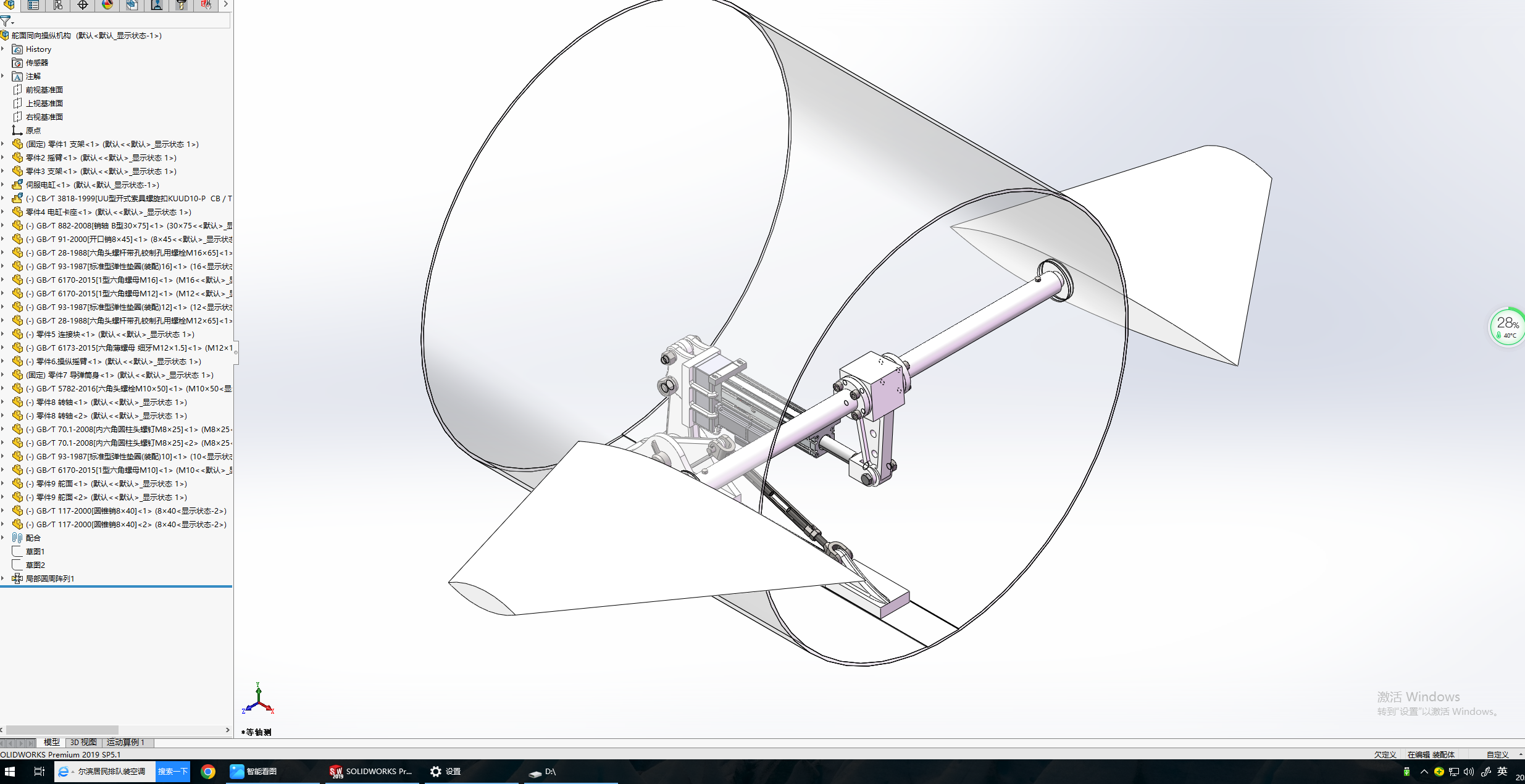

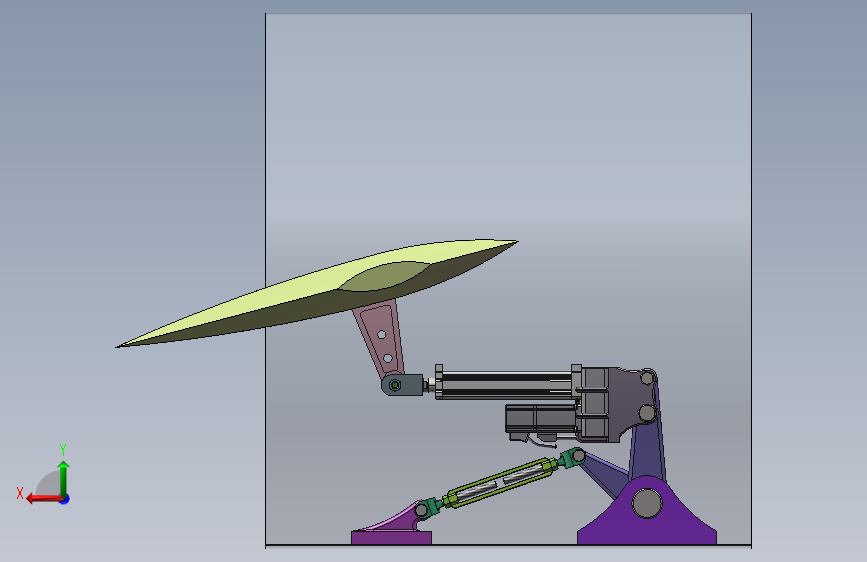

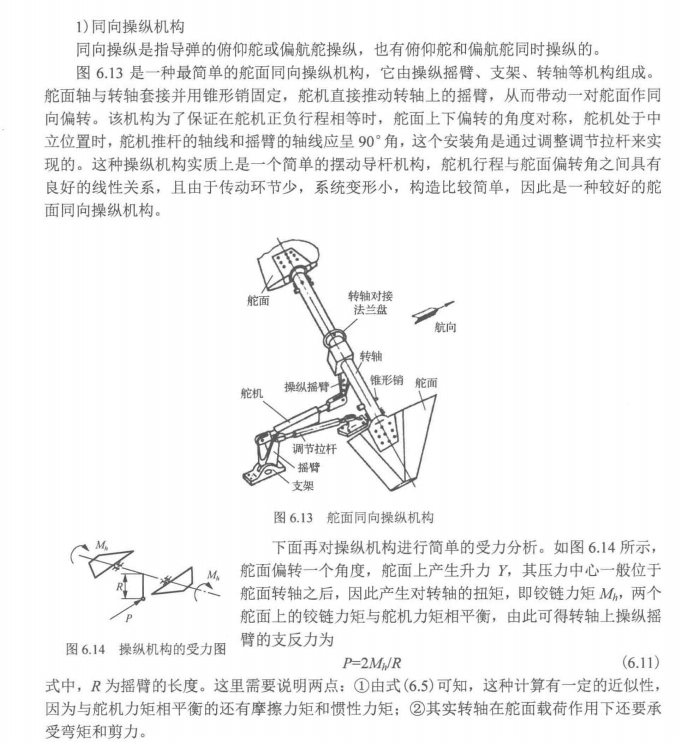

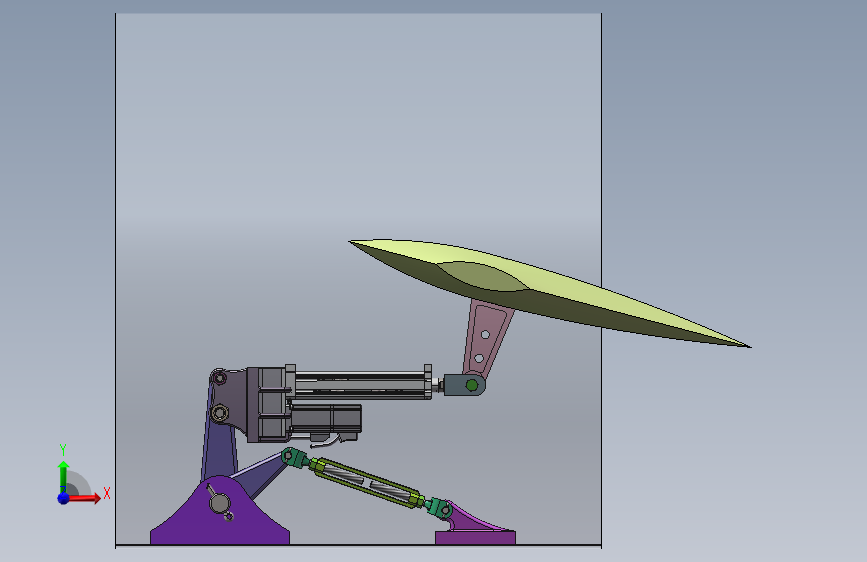

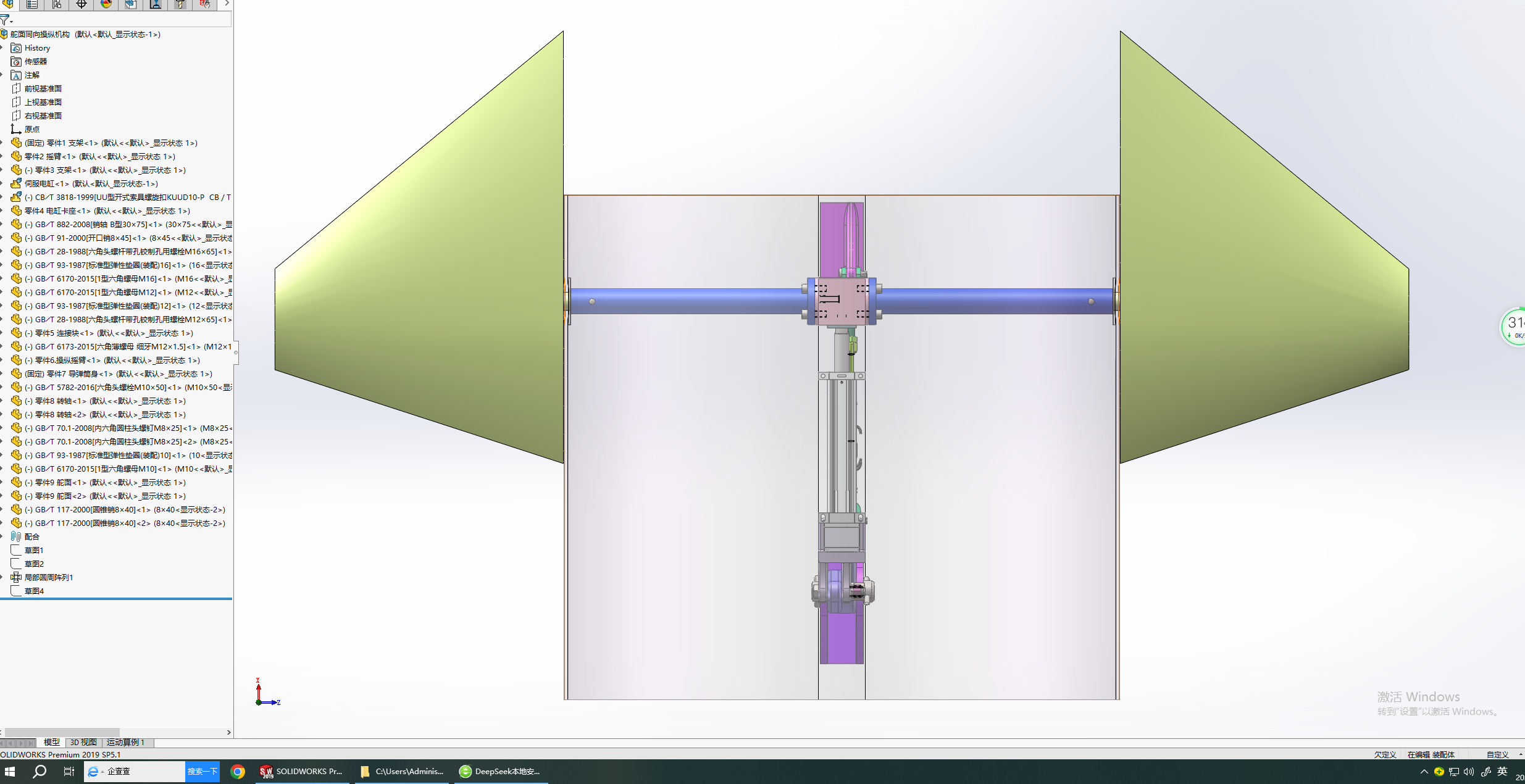

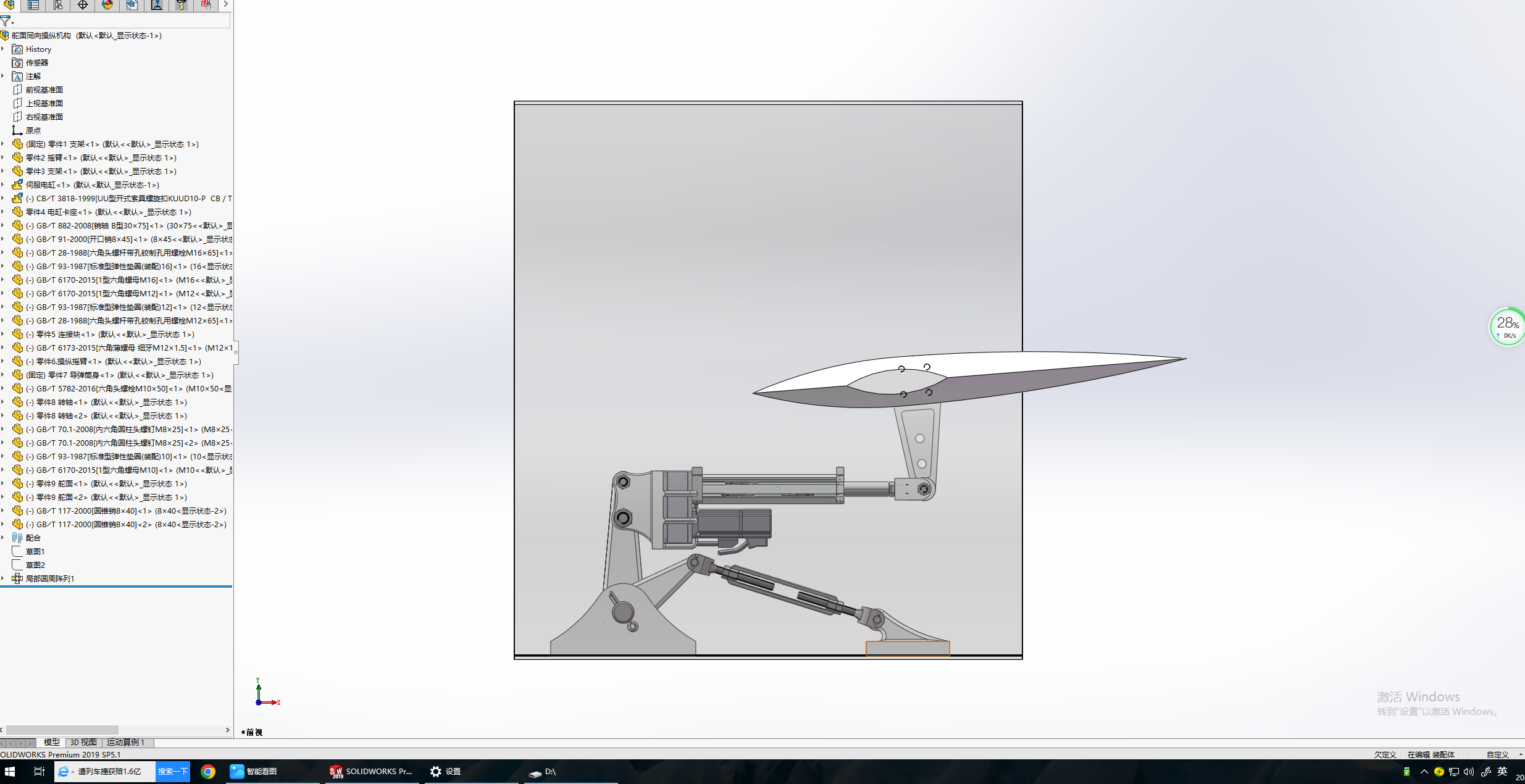

同向操纵是指导弹的俯仰舵或偏航舵操纵，也有俯仰舵和偏航舵同时操纵的。图 6.13 是一种最简单的舵面同向操纵机构，它由操纵摇臂、支架、转轴等机构组成。舵面轴与转轴套接并用锥形销固定，舵机直接推动转轴上的摇臂，从而带动一对舵面作同向偏转。该机构为了保证在舵机正负行程相等时，舵面上下偏转的角度对称，舵机处于中立位置时，舵机推杆的轴线和摇臂的轴线应星90°角，这个安装角是通过调整调节拉杆来实现的。这种操纵机构实质上是一个简单的摆动导杆机构，舵机行程与舵面偏转角之间具有良好的线性关系，且由于传动环节少，系统变形小，构造比较简单，因此是一种较好的舵面同向操纵机构。
