轻卡汽车后视镜主镜壳注塑模具（ID:876029）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17040952922264.rar | 6.74M |

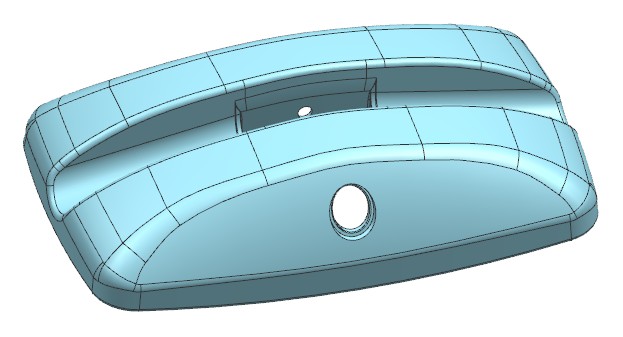

| 2 | 1.产品正面.jpg | 38.55K |

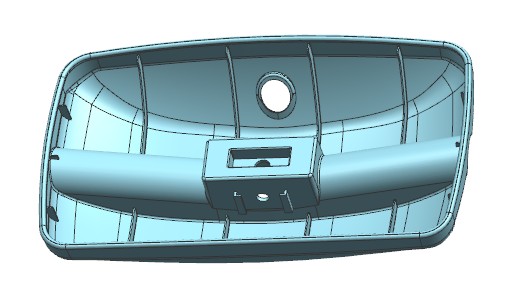

| 3 | 2.产品背面.jpg | 31.72K |

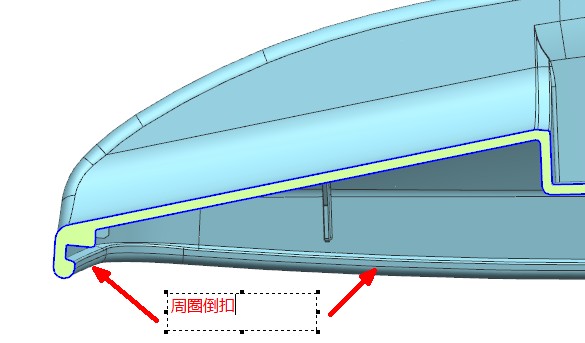

| 4 | 3.周圈倒扣.jpg | 36.33K |

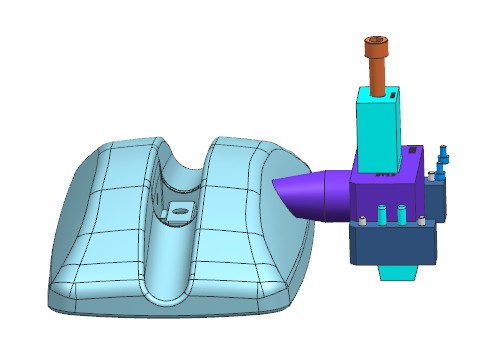

| 5 | 4.前模隧道滑块.jpg | 25.37K |

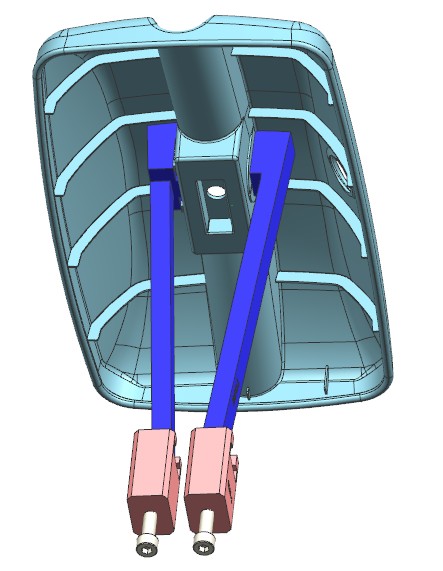

| 6 | 5.后模斜顶.jpg | 49.96K |

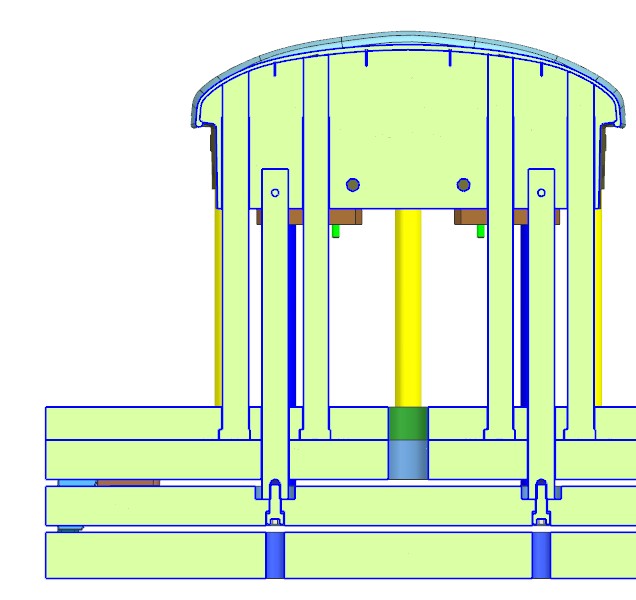

| 7 | 6.二次顶出.jpg | 58.42K |

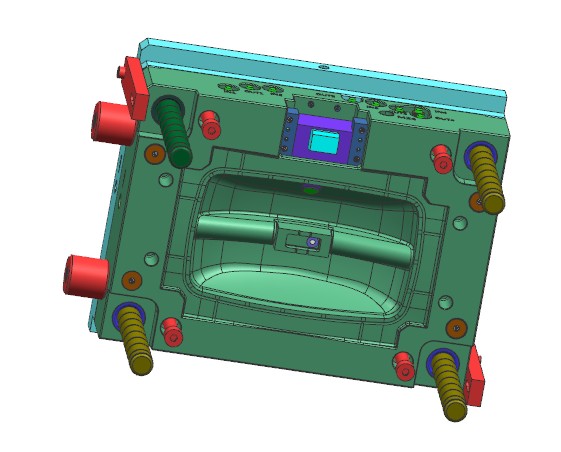

| 8 | 7.前模.jpg | 48.98K |

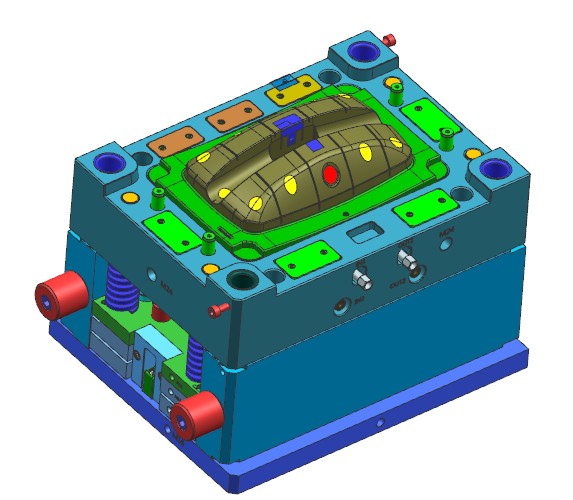

| 9 | 8.后模.jpg | 63.27K |
| 10 | SH17161-A.stp | 49.62M |
此图纸下载需要50金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：6.9M
所需金币：50
上传时间：2024-01-01 15:48:13
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
轻卡
主镜壳
周圈倒扣
二次顶出
图纸简介

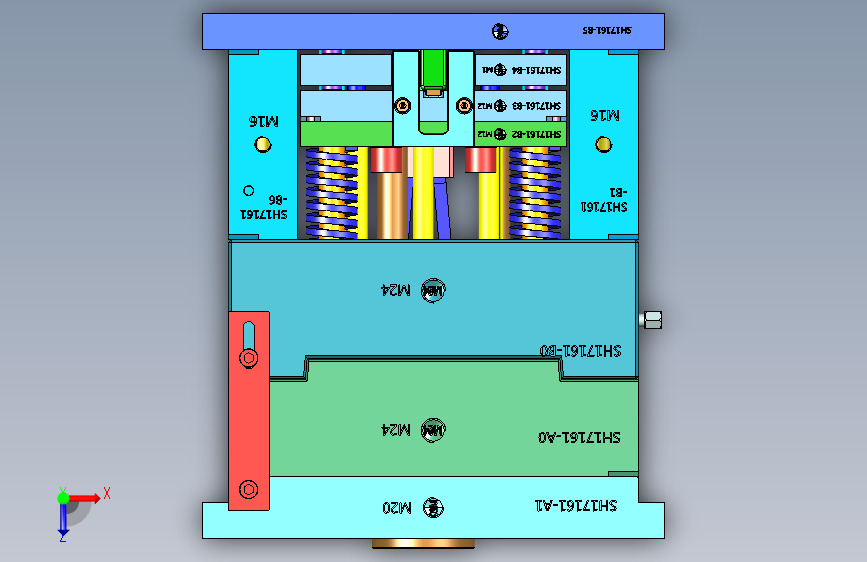

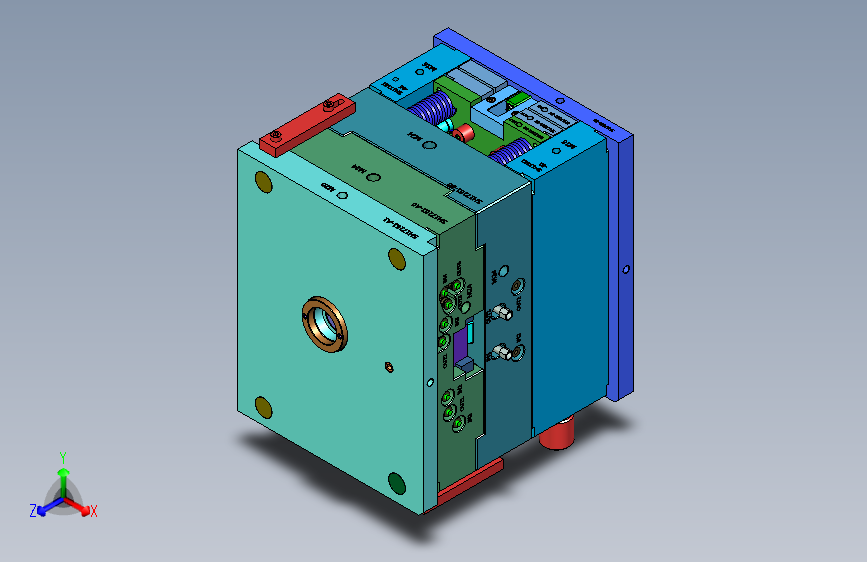

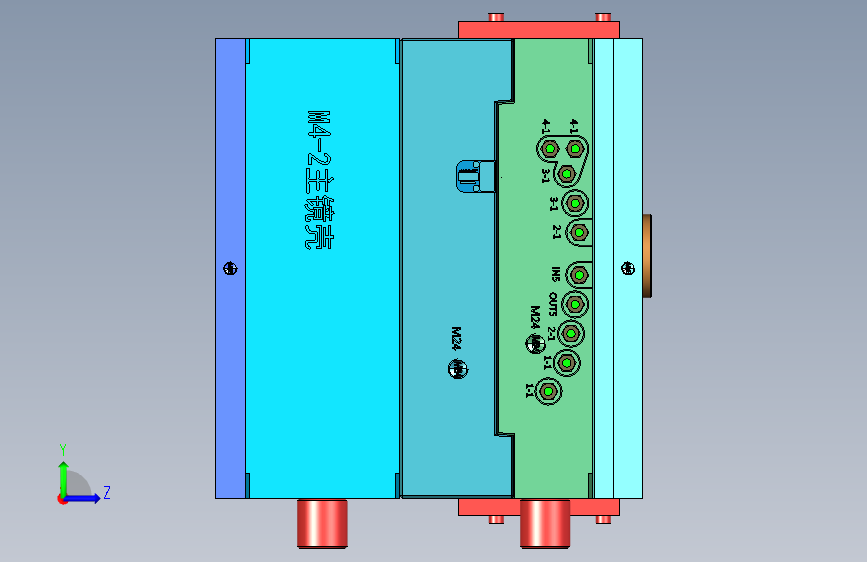

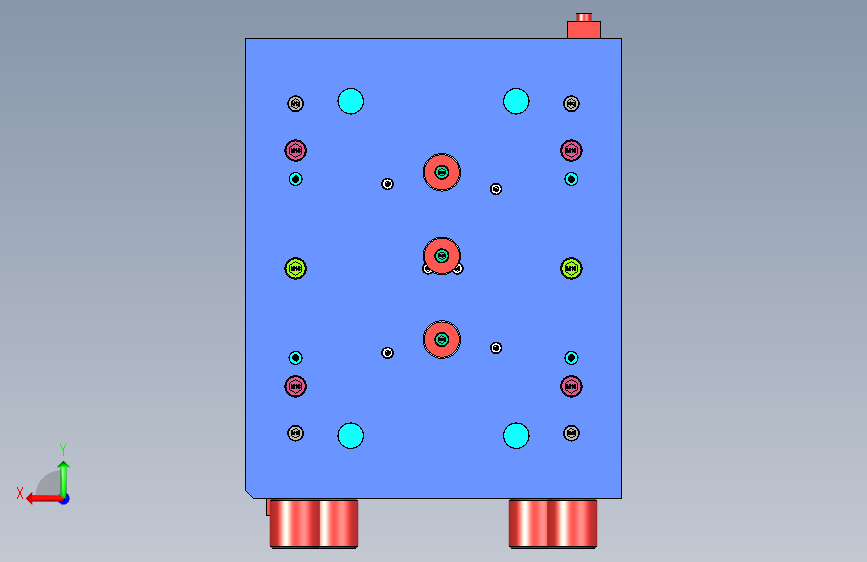

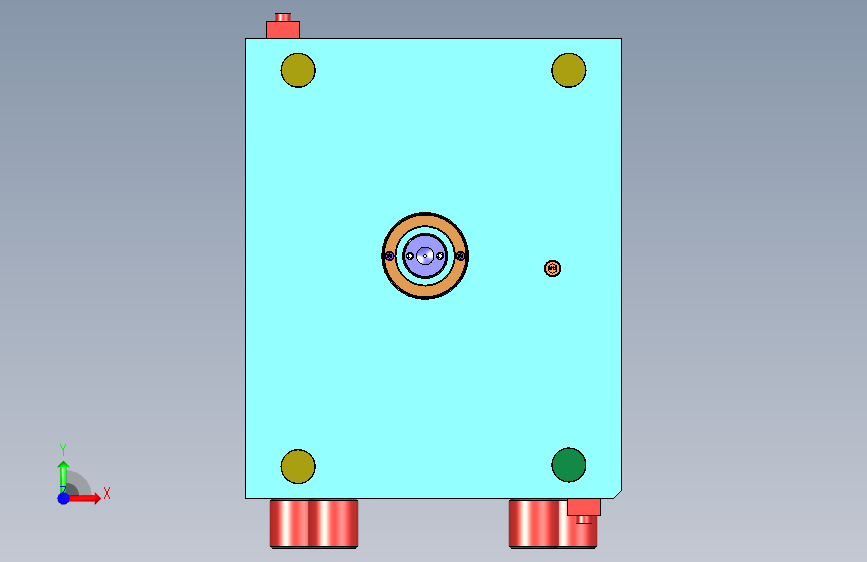

产品为轻卡汽车后视镜主镜壳，使用假三板模模架，冷流道直接进胶。前模一处隧道抽芯，使用狗腿行位结构。后面两处斜顶抽芯，使用滚轮结构。产品周圈倒扣，需要二次顶出，强制脱模，使用三块顶针板。
