蓄电池下壳体嵌件注塑模具（ID:885589）

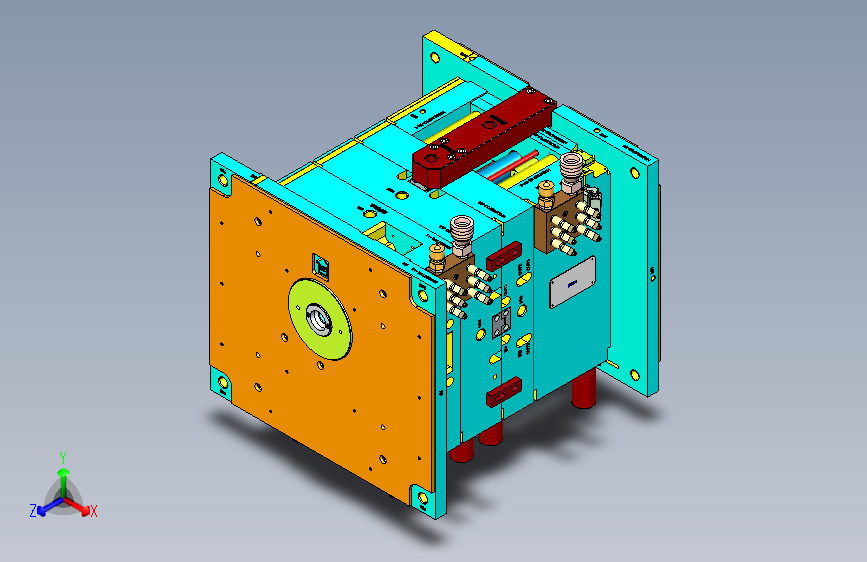

0.png)
1.png)

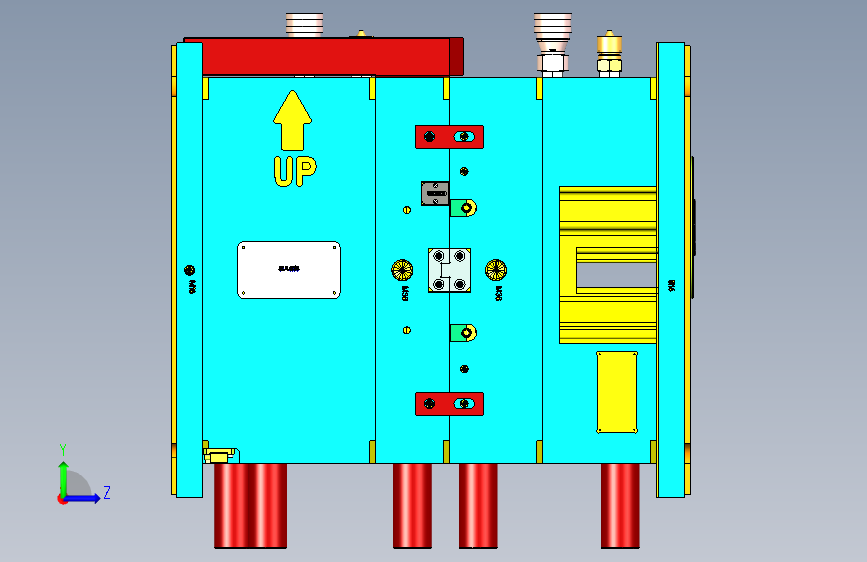

2.png)

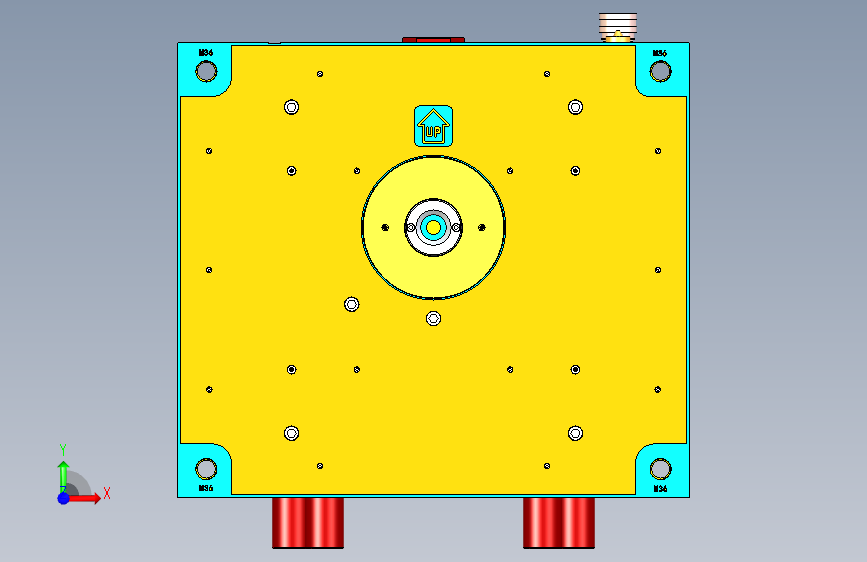

3.png)
4.png)

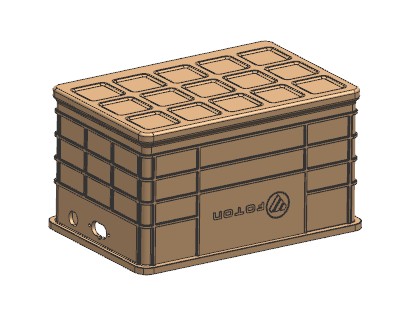

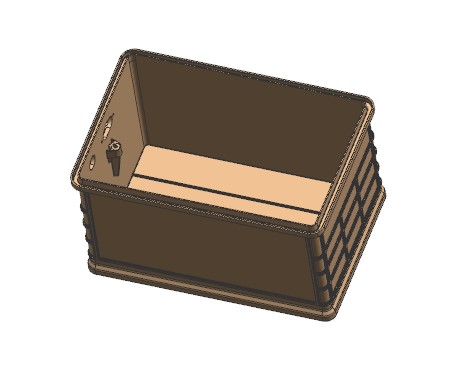

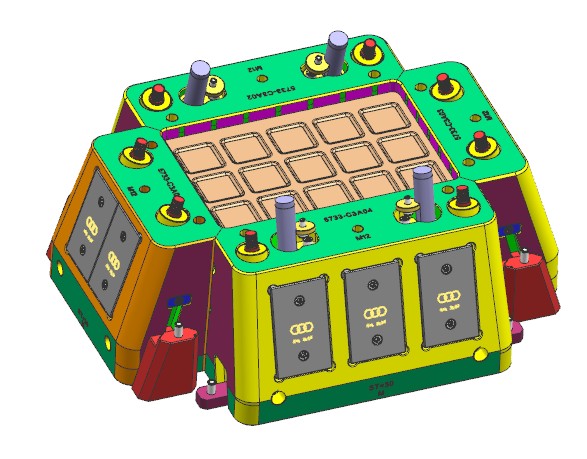

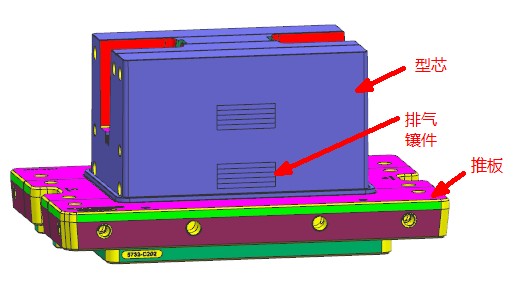

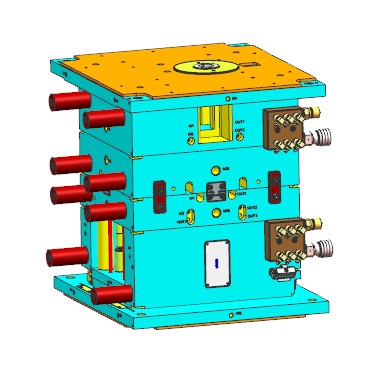

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17048083424620.zip | 15.88M |
| 2 | 1.产品正面.jpg | 29.85K |
| 3 | 2.产品表面.jpg | 21.83K |
| 4 | 3.嵌件.jpg | 19.87K |
| 5 | 4.前模弹块.jpg | 77.00K |
| 6 | 5.弹块结构.jpg | 41.79K |
| 7 | 6.斜顶.jpg | 25.96K |
| 8 | 7.型芯结构.jpg | 29.65K |
| 9 | 8.模具整体.jpg | 36.50K |
| 10 | _HRD235733-TOP.stp | 85.00M |
此图纸下载需要100金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：16.26M
所需金币：100
上传时间：2024-01-09 21:52:25
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
壳体
前模弹块
嵌件
斜顶
图纸简介

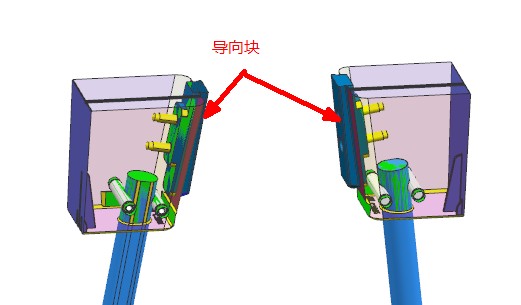

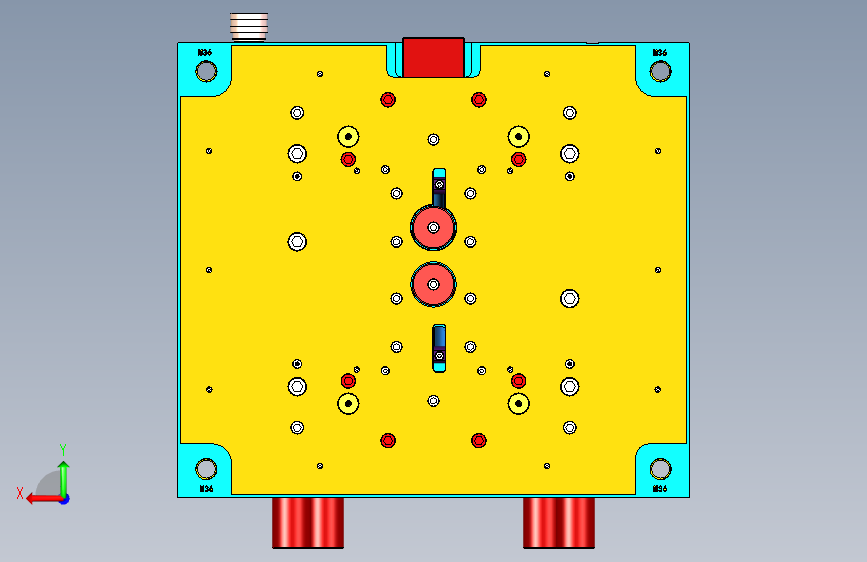

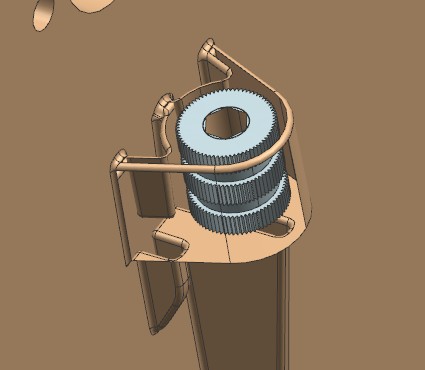

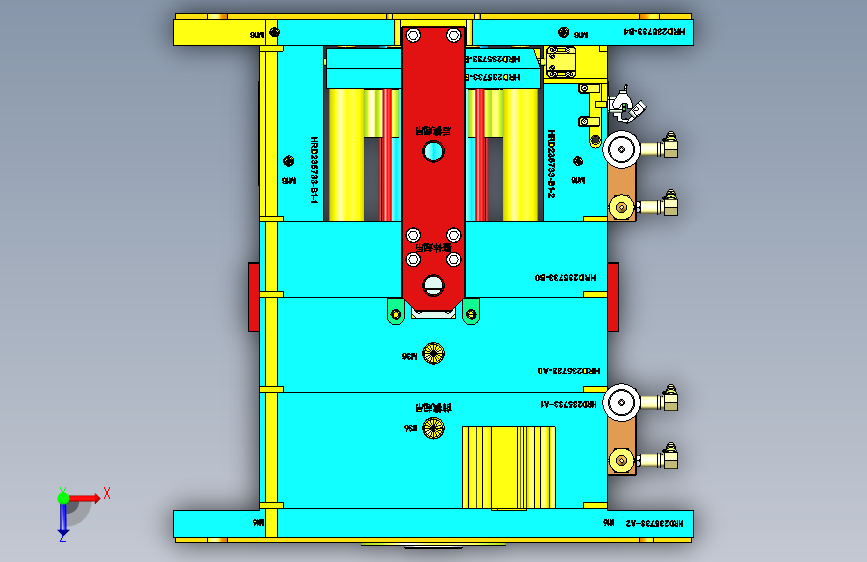

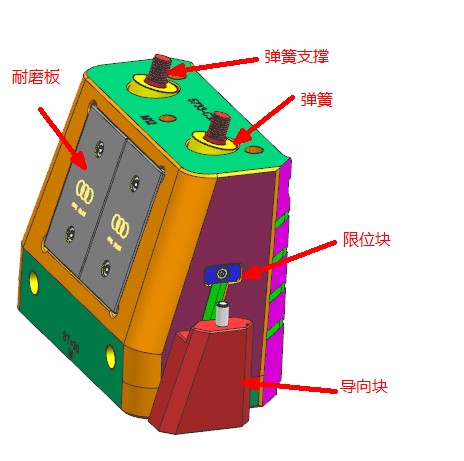

蓄电池下壳体嵌件注塑模具。产品四面倒扣需要使用抽芯结构，为给后模留出推板空间，使用前模弹块结构。大弹块使用两个导柱导向，小弹块空间空间有限，在两侧设计导滑块开槽导向，兼具有限位功能。后模有两处倒扣使用斜顶结构，因斜顶头较大出现摆动风险，增加了燕尾槽导向。推板只设计在两侧，因为中间要留出空间人工放置嵌件。
