注塑模具中前模油缸局部抽芯（ID:877453）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17041169222353.rar | 6.64M |

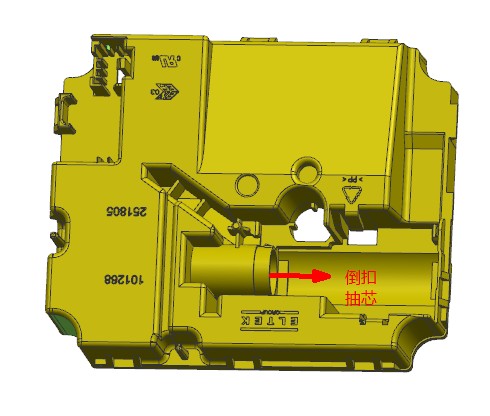

| 2 | 1.产品正面.jpg | 42.43K |

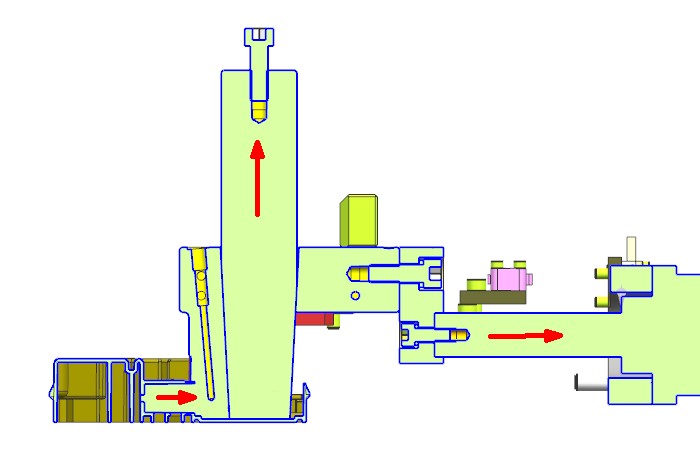

| 3 | 2.抽芯结构剖视图.jpg | 35.06K |

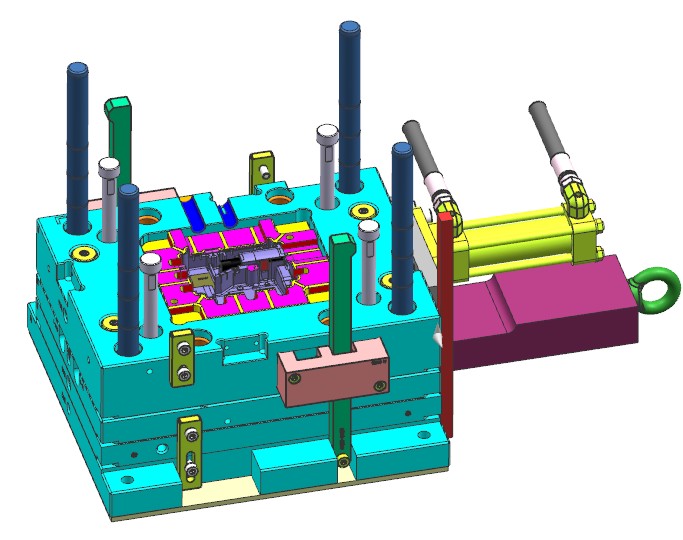

| 4 | 3.前模.jpg | 79.26K |

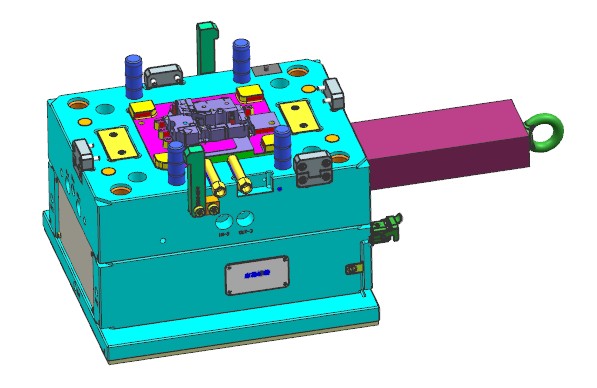

| 5 | 4.后模.jpg | 47.14K |

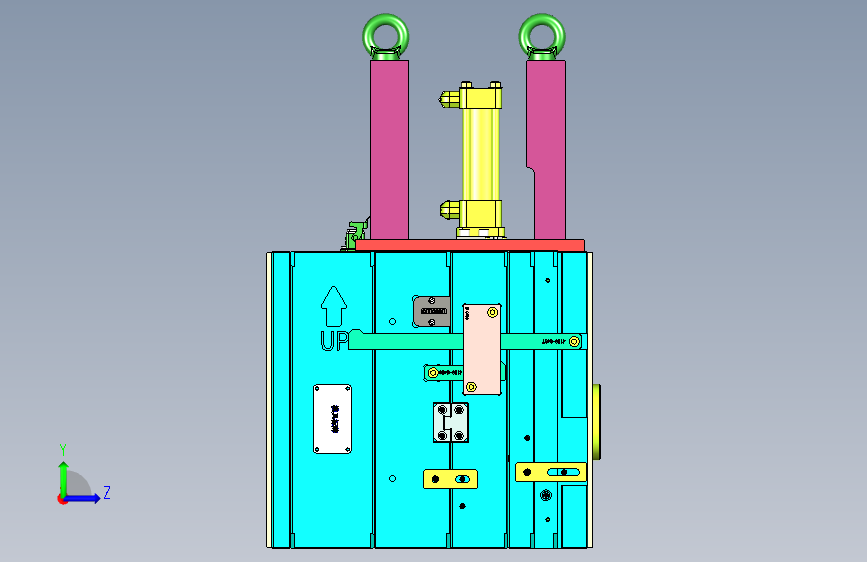

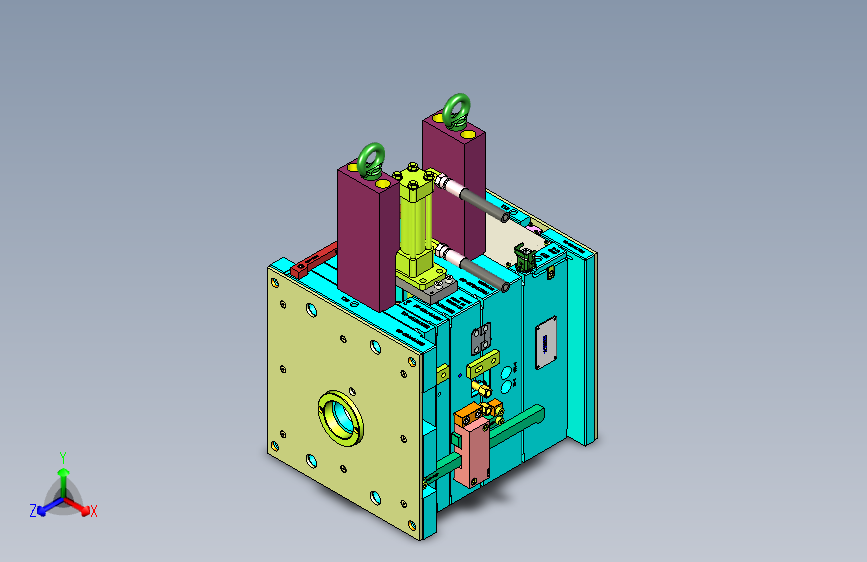

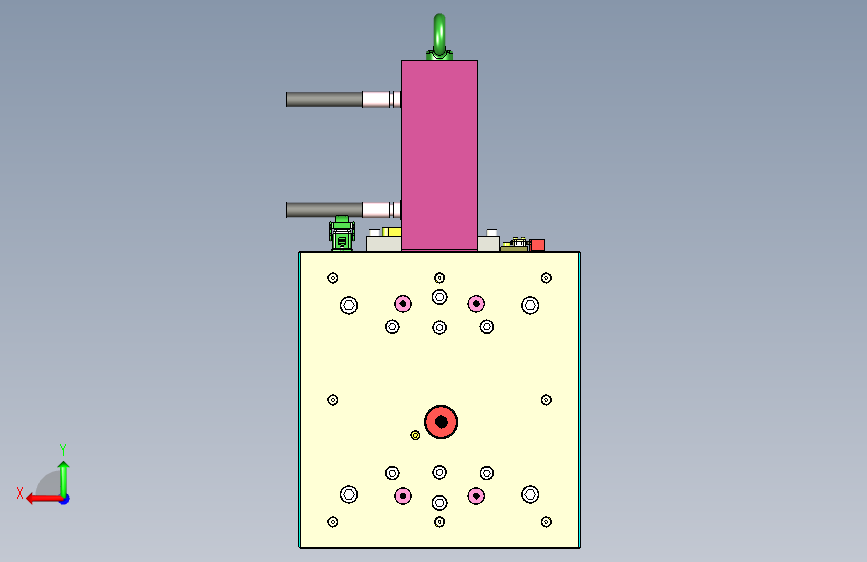

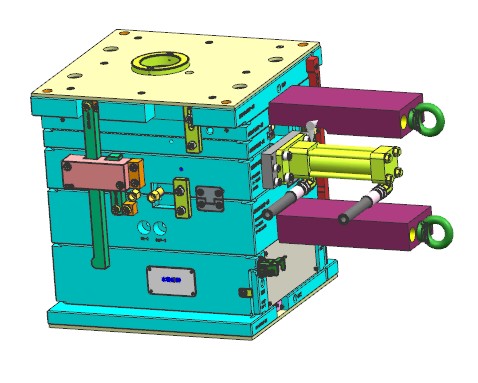

| 6 | 5.模具整体.jpg | 44.99K |
| 7 | _HRD194159-TOP.stp | 60.68M |
此图纸下载需要100金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：6.8M
所需金币：100
上传时间：2024-01-01 21:48:43
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
前模油缸
油缸锁紧
图纸简介
前模局部油缸抽芯结构。产品前模有一圆柱形隧道倒扣，滑块分型不能水平延伸出去，因为后面有其他形象阻碍，因此滑块形状只能直角转上去一定高度后在水平延伸。结构难点在于，滑块抽芯需要后退空间，因此将滑块后的钢料做成镶件，在滑块开始运动前，先让镶件抽出，
