汽车中央风口面板注塑模具（ID:887270）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17049796396801.rar | 37.64M |

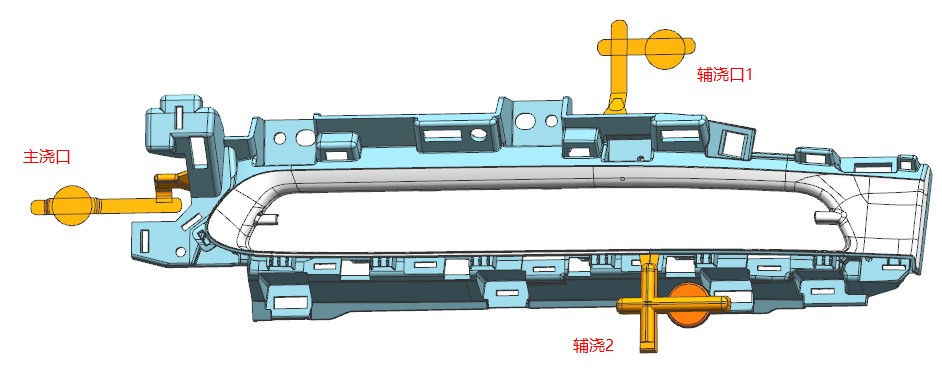

| 2 | 1.产品正面1.jpg | 65.85K |

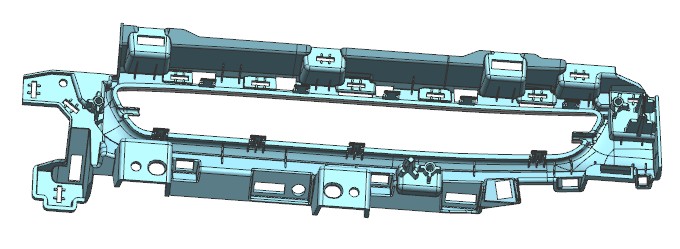

| 3 | 2.产品背面.jpg | 46.82K |

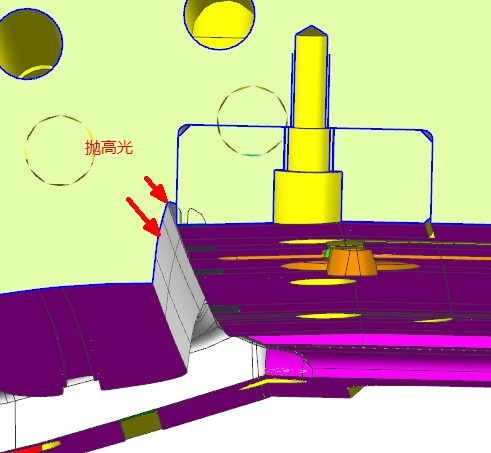

| 4 | 3.前模镶件.jpg | 42.73K |

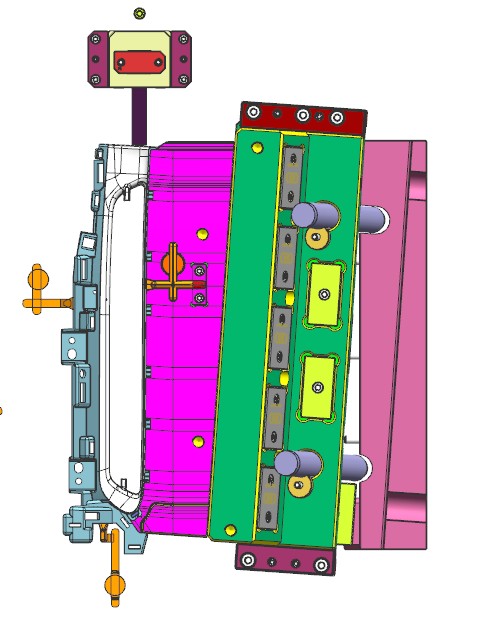

| 5 | 4.滑块.jpg | 63.90K |

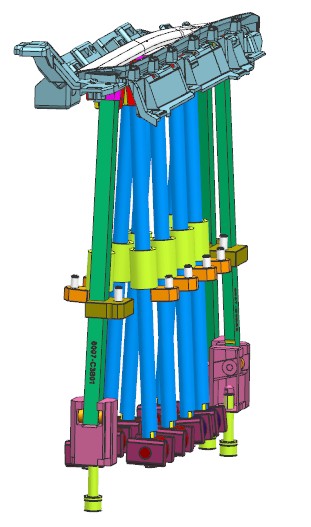

| 6 | 5.斜顶.jpg | 39.03K |

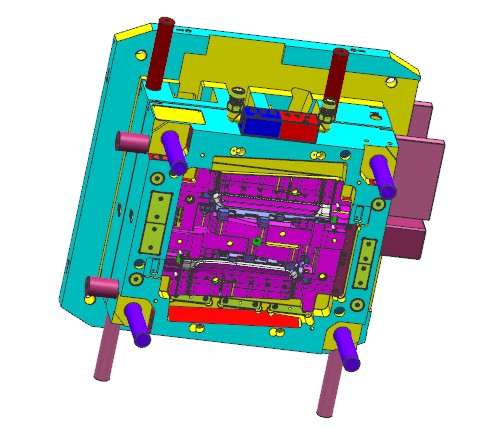

| 7 | 6.前模.jpg | 58.27K |

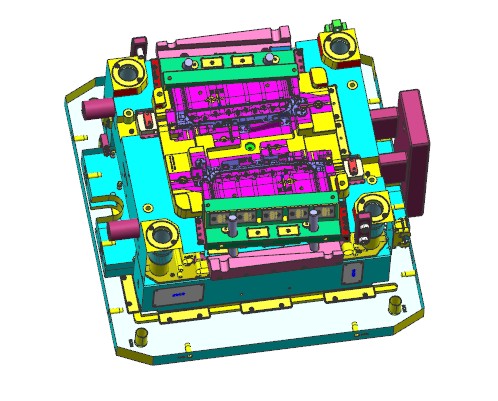

| 8 | 7.后模.jpg | 63.99K |

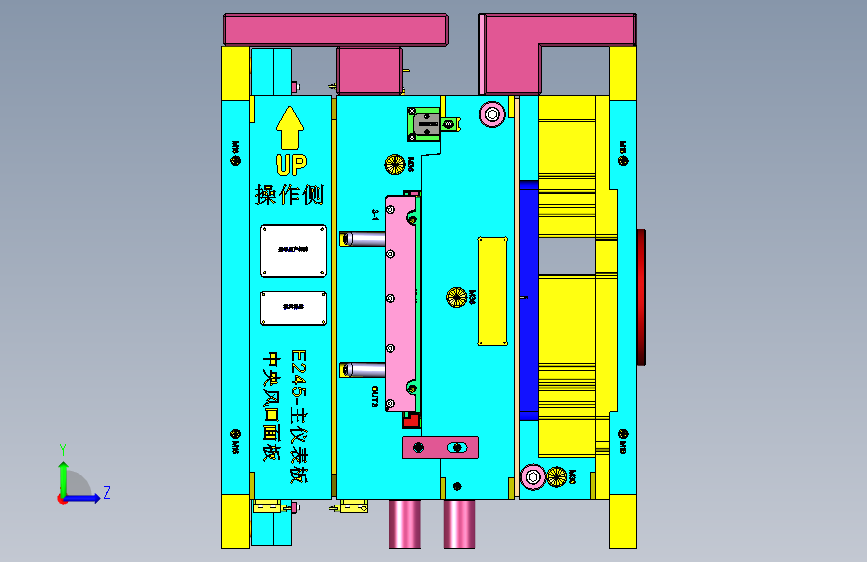

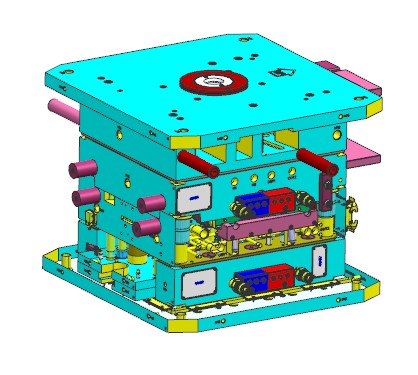

| 9 | 8.模具整体.jpg | 47.71K |
| 10 | _HRD236007-TOP.stp | 238.10M |
此图纸下载需要100金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：38.54M
所需金币：100
上传时间：2024-01-11 21:27:27
是否可编辑：可修改，不包括参数
版本：STEP
标签
图纸简介
汽车中央风口面板注塑模具。产品外观要求为高光（免喷涂），因此表面不能有熔接线和缩痕等不良因素。为消除熔接线，产品从长度方向一端进胶，中间增加两处辅助浇口，通过顺序阀控制。有一处流道完全开在前模上，为防止流道粘前模，在滑块上设计有拉钩结构。为避免缩痕，产品主壁厚应大于3.0MM,骨位厚度应小于1.0MM。前模高光面需要人工抛光，难以抛到的地方需要取镶件让出空间。
