电机线圈注塑模具（ID:884185）
0.png)

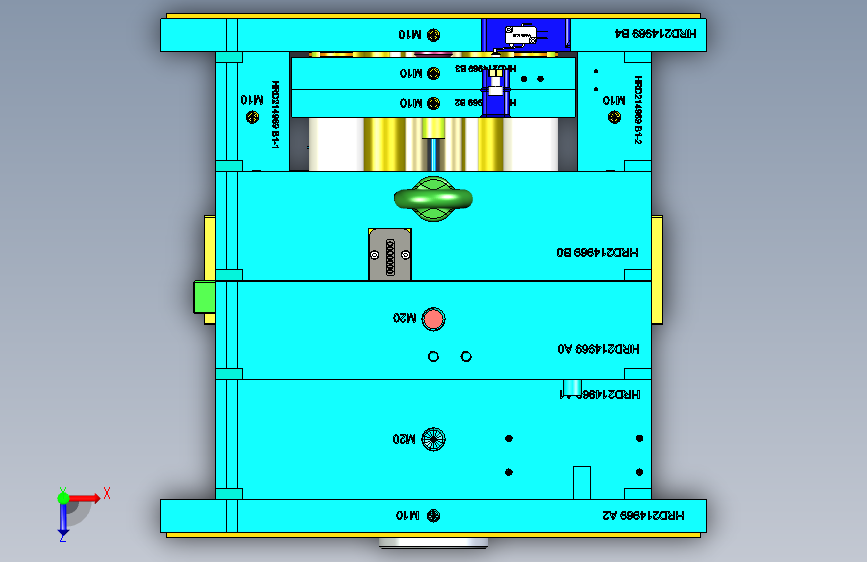

1.png)

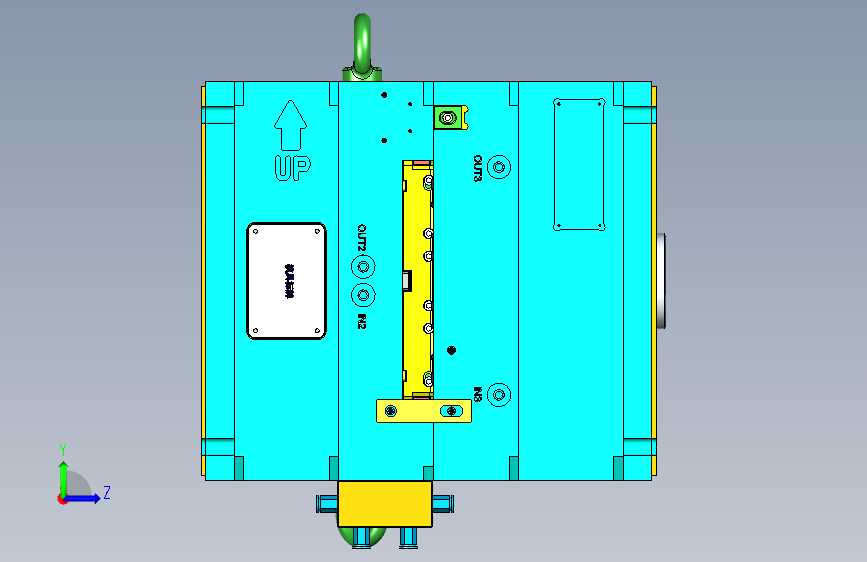

2.png)

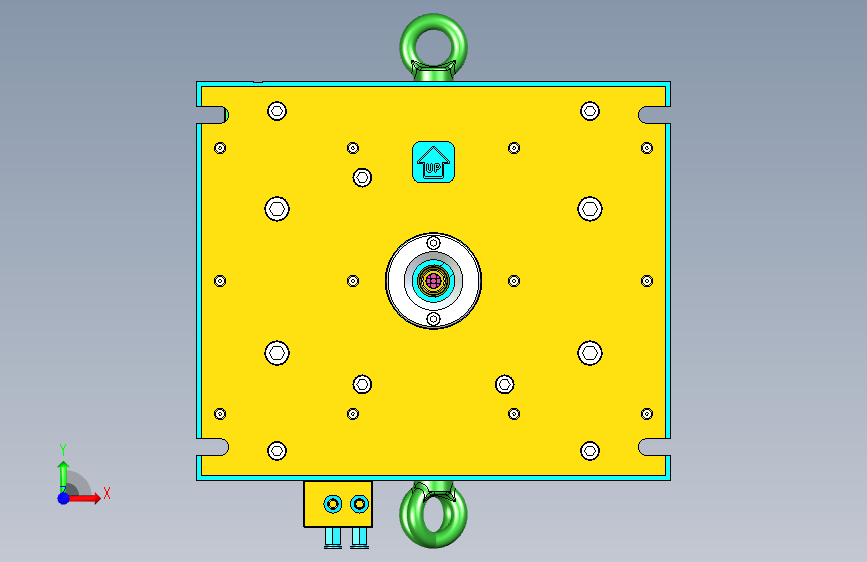

3.png)

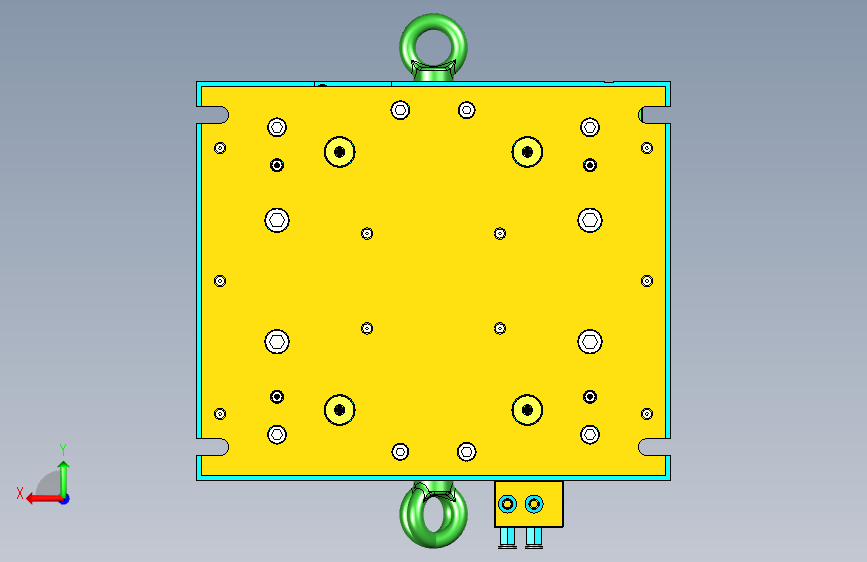

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17045518226906.rar | 16.91M |

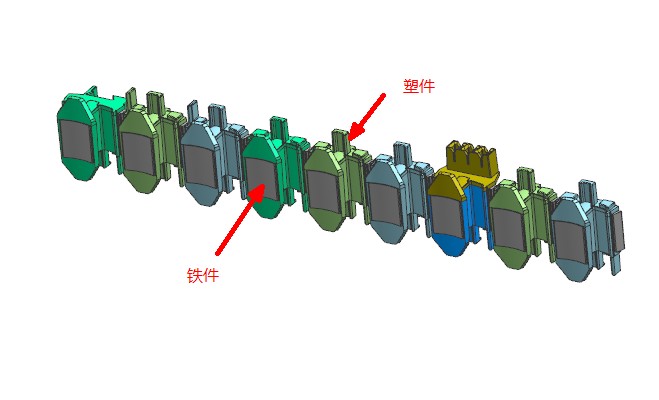

| 2 | 1.产品.jpg | 33.99K |
| 3 | 2.产品.jpg | 35.57K |

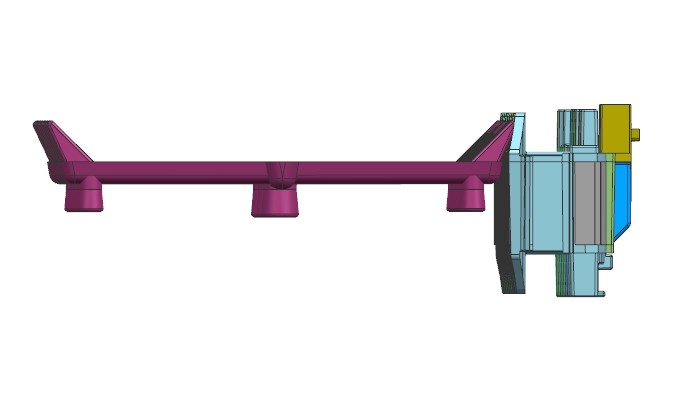

| 4 | 3.流道浇口.jpg | 19.05K |

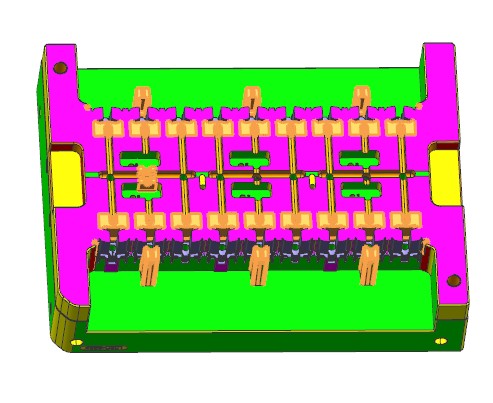

| 5 | 4.后模镶件.jpg | 50.23K |

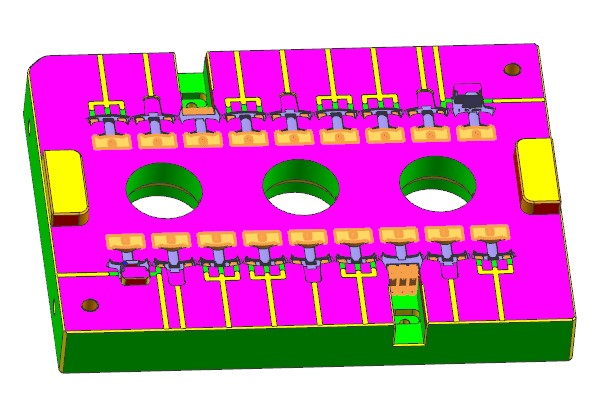

| 6 | 5.前模镶件.jpg | 64.24K |

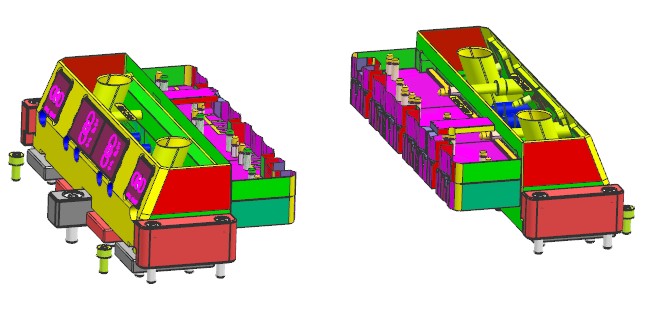

| 7 | 6.滑块.jpg | 48.94K |

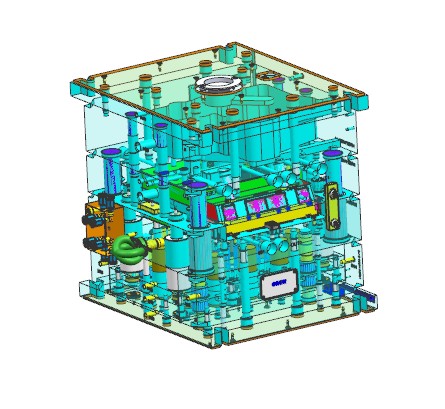

| 8 | 7.模具整体.jpg | 54.99K |

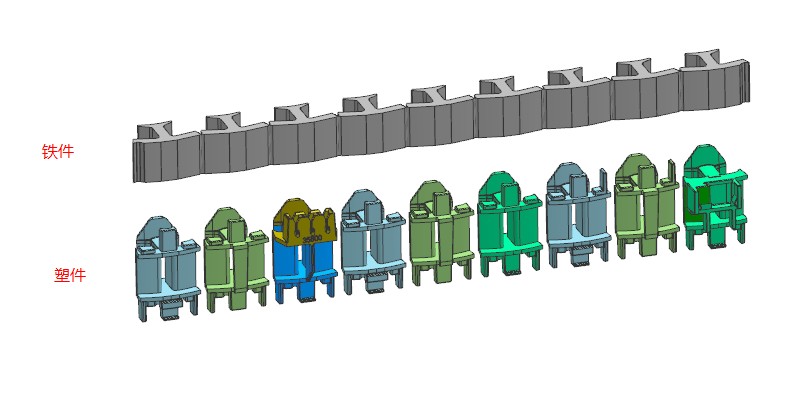

| 9 | 8.产品.jpg | 49.96K |
| 10 | _HRD214969-TOP.stp | 161.16M |
此图纸下载需要100金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：17.31M
所需金币：100
上传时间：2024-01-06 22:37:05
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
线圈
电机
嵌件
图纸简介

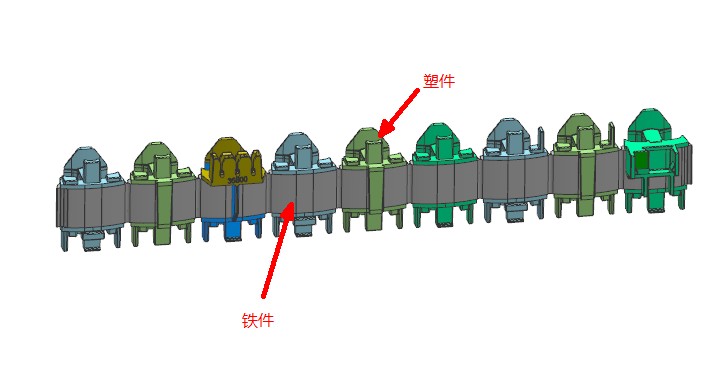

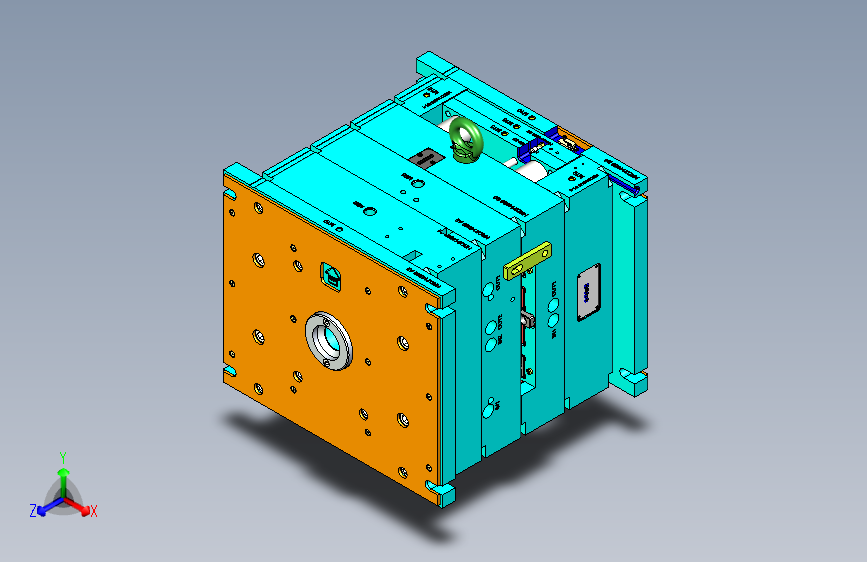

电机线圈注塑模具。产品为某电机内部线圈，铁件上有九个塑件，注塑成型后弯成一个圆圈，然后缠绕铜线。因此模具在注塑前需要安装铁件（嵌件）在型芯上，铁件与模具的接触面/间隙面是此模具的技术重点。滑块分成两部分，一部分接触铁件一部分成型塑件，便于维修和加工。
