中沙石化年产10万吨异丙醇项目初步设计（ID:2695841）

机械设备 / 非标机械 / 中沙石化年产10万吨异丙醇项目初步设计

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17593776495218.zip	1.44G
2	0-项目摘要.docx	2.03M
3	1-可行性研究报告.docx	2.67M
4	2-初步设计说明书.docx	7.09M
5	3-1塔设备计算说明书.docx	1.66M
6	3-2换热器设计结果表.docx	2.23M
7	3-3反应器设计说明书.docx	4.46M
8	3-4工艺设备一览表.docx	298.18K
9	3-5管道选型一览表.docx	339.35K
10	4-创新性说明书.docx	1.25M
11	5-1附录一物料衡算计算书.docx	717.52K
12	5-2附录二能量衡算计算书.docx	336.08K
13	5-3附录三换热网络的设计与优化.docx	5.10M
14	5-4附录四物质MSDS.docx	765.68K
15	7-安全评价.docx	6.77M
16	8-环境评价.docx	4.87M
17	9-经济分析.docx	5.02M
18	说明.txt	827B
19	1-PFD物料流程图.dwg	302.49K
20	工艺物料流程图PFD.pdf	2.09M
21	2-P＆ID工艺管道及仪表流程图.dwg	629.93K
22	管道及仪表流程图P＆ID.pdf	2.65M
23	3-车间平立面布置图.dwg	599.54K
24	车间设备布置图.pdf	782.98K
25	4-厂区总平面布置图.dwg	300.46K
26	厂区三维布置.pdf	2.97M
27	厂区总平面布置图.pdf	689.29K
28	5-设备工艺条件图.dwg	171.87K
29	典型设备工艺条件图.pdf	1.14M
30	6-典型管道轴测图.dwg	468.84K
31	管道轴测图.pdf	1.00M
32	不含换热网络的流程模拟文件.apwz	3.83M
33	含换热网络的流程模拟文件.apwz	4.61M
34	无换热网络.hch	493.47K
35	有换热网络1.hch	2.66M
36	E-102.htri	449.61K
37	E-102.xls	241.50K
38	E-102校核.fe2	26.56K
39	E-104.htri	472.38K
40	E-104.xls	243.34K
41	E-104校核.fx3	25.63K
42	E-102校核.fx3	25.63K
43	E-104校核.fx3	25.63K
44	R-101反应器校核.fx3	25.63K
45	T-105塔校核.cn2	32.58K
46	9-说明.txt	674B

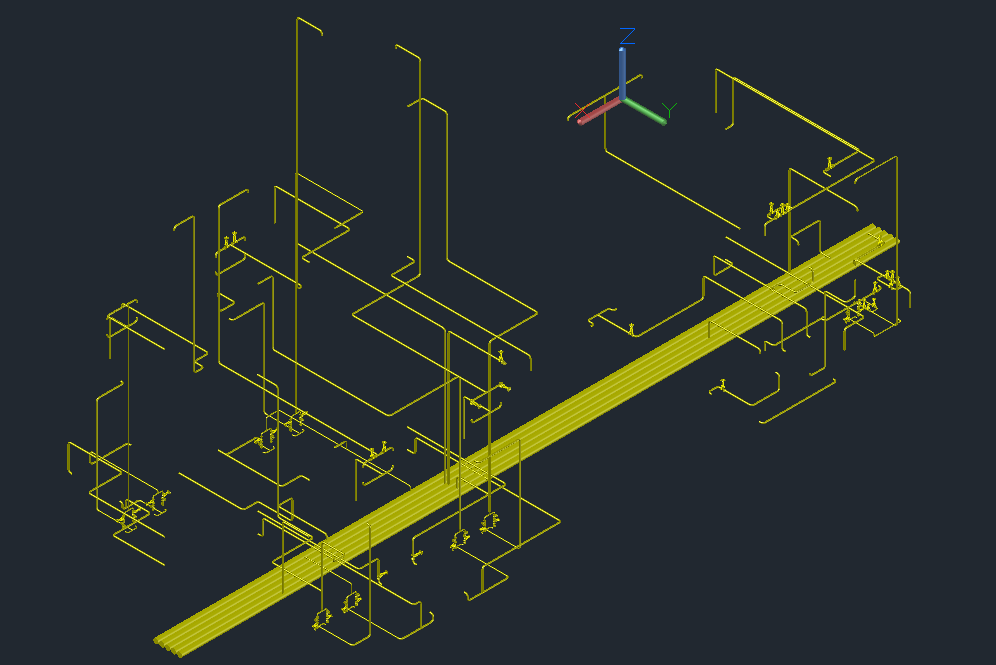

47	10全车间管道图2.png	126.06K

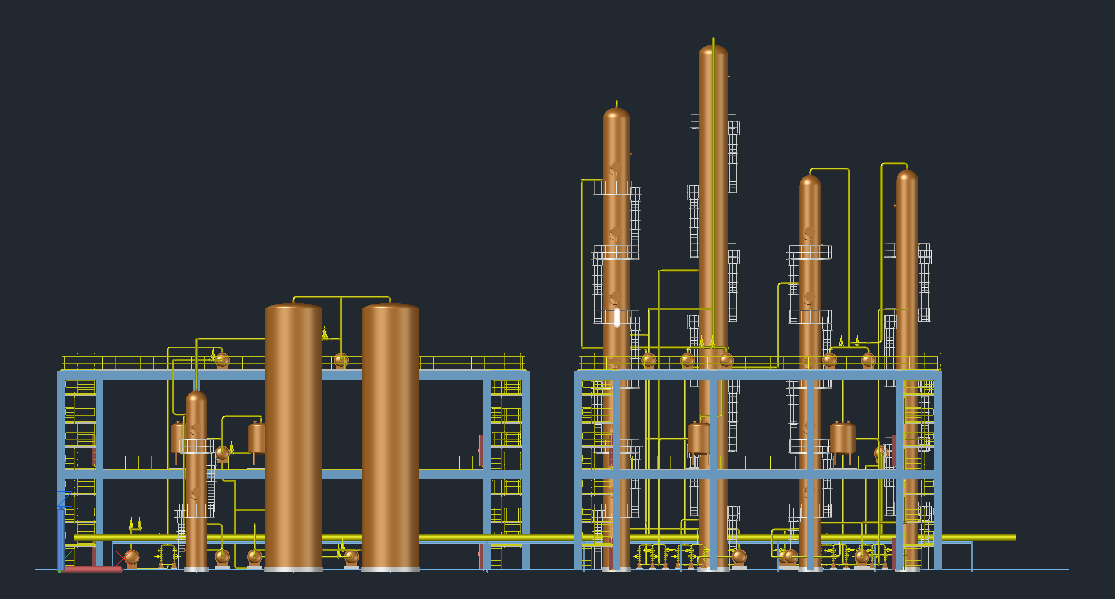

48	1车间全貌侧视图.png	57.34K

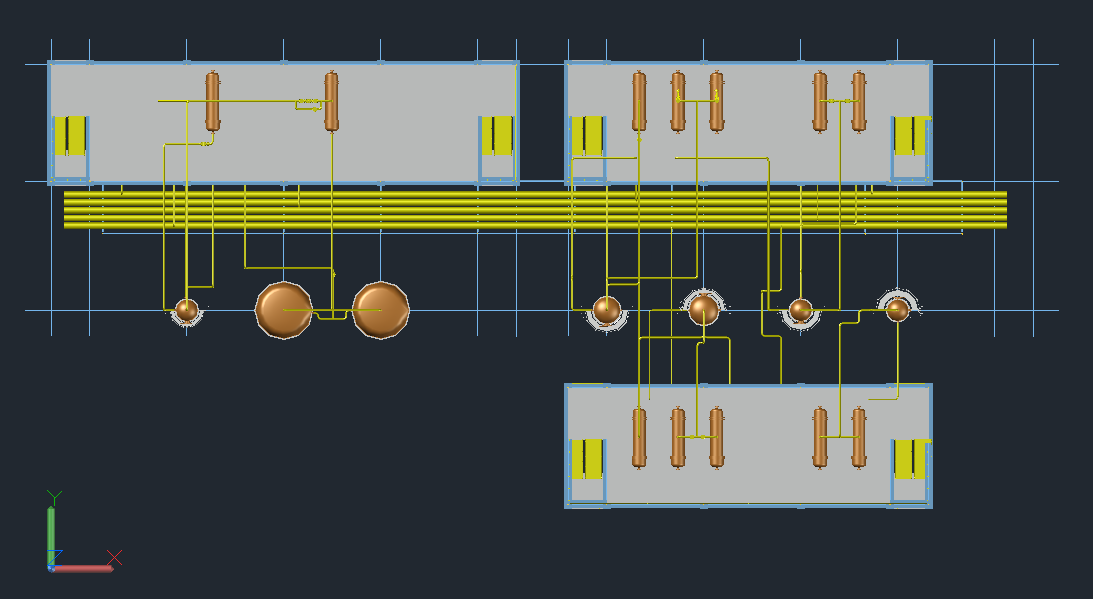

49	2车间全貌俯视图.png	41.64K

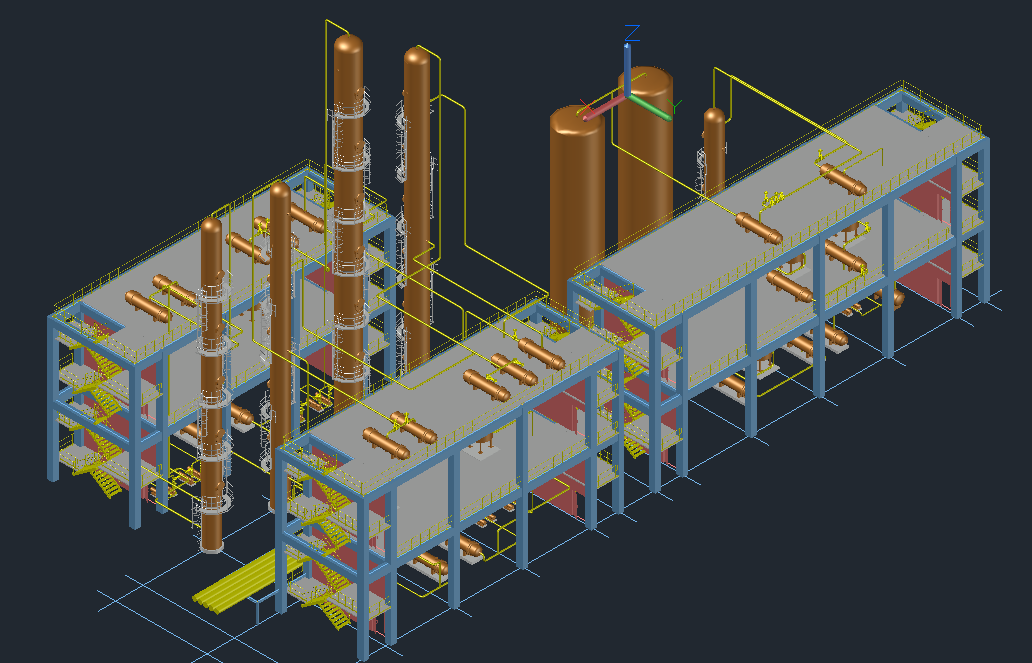

50	3车间全貌轴测图1.png	186.47K

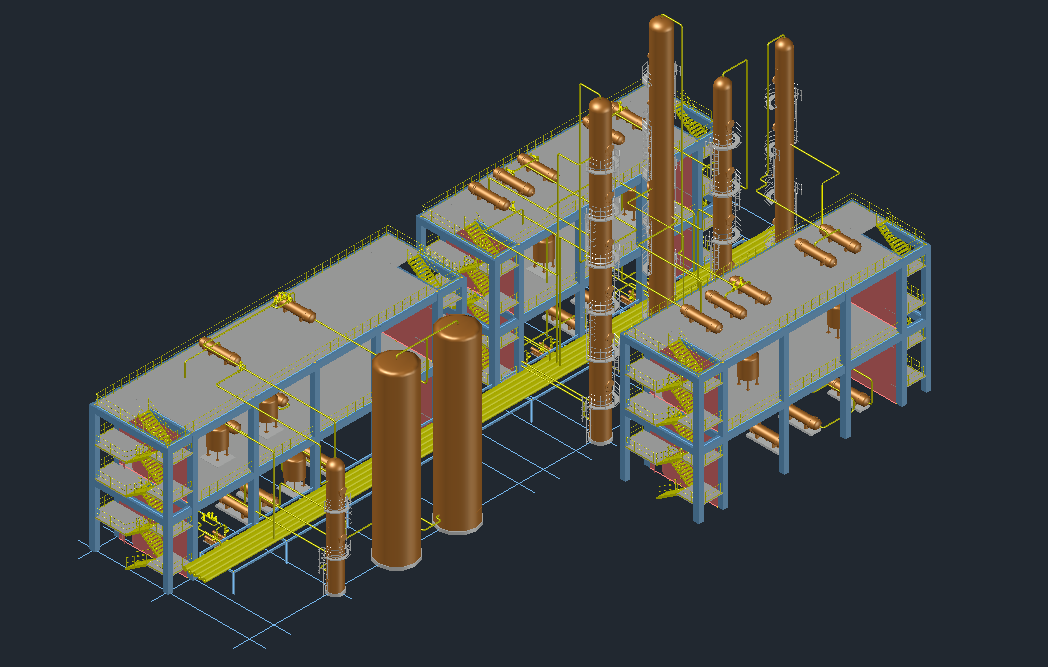

51	4车间全貌轴测图2.png	205.01K

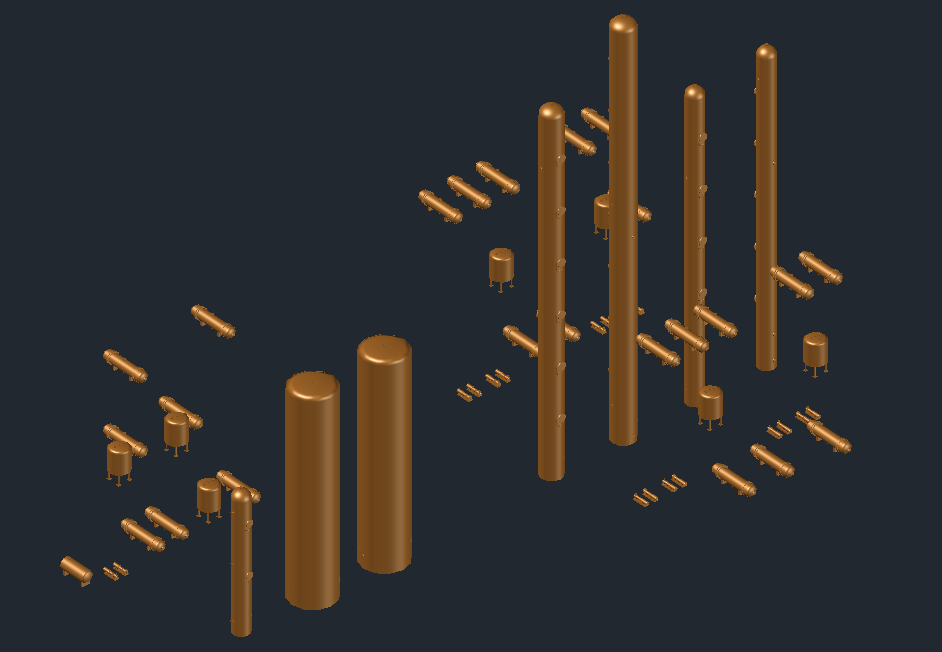

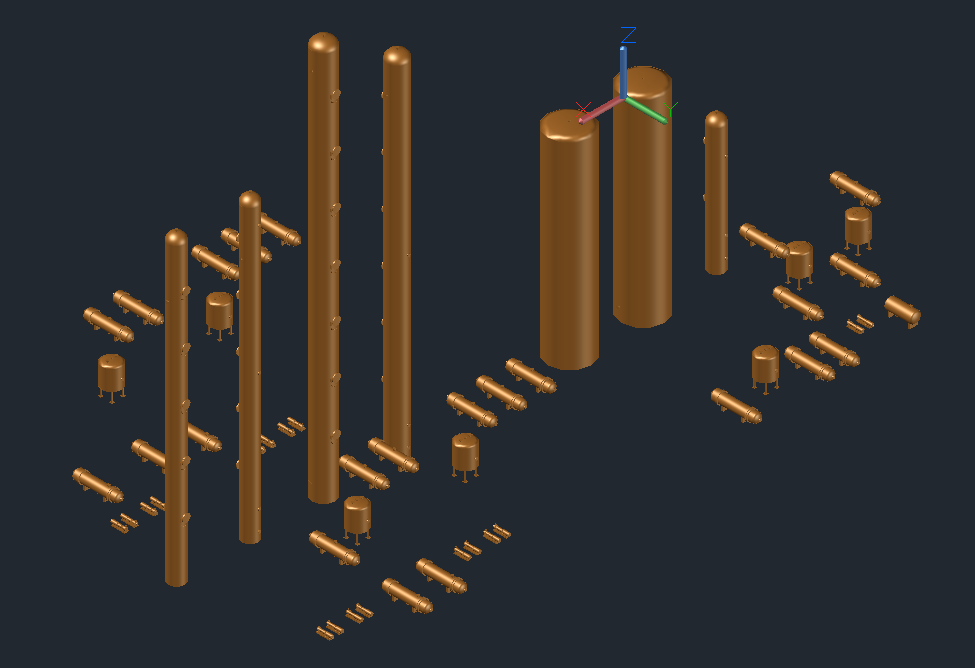

52	5车间设备图.png	68.23K
53	6车间设备图.png	83.71K

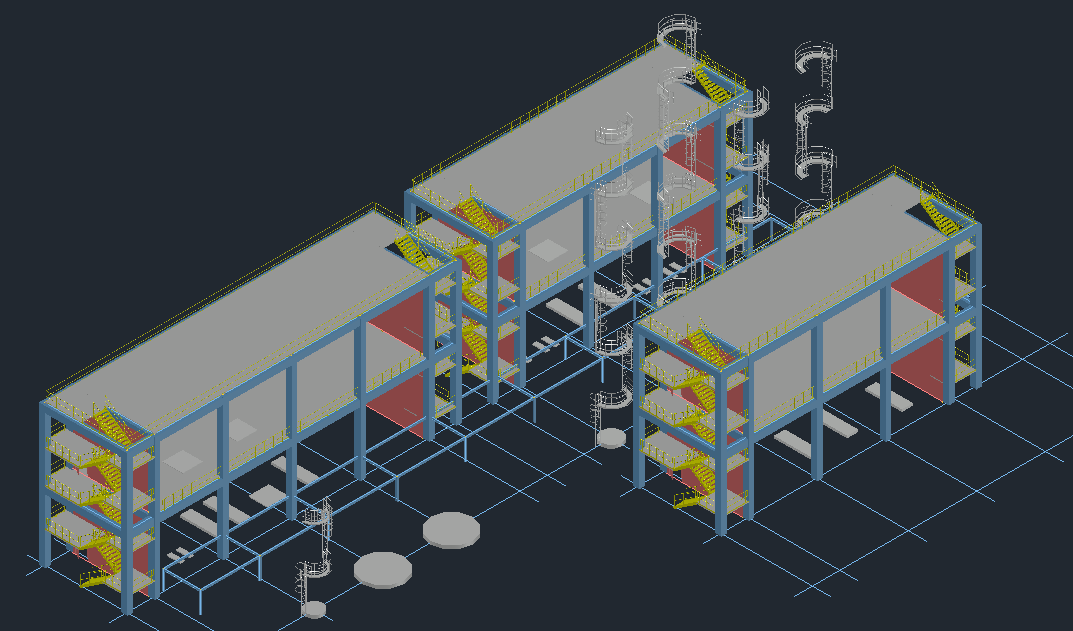

54	7车间土建图.png	139.73K

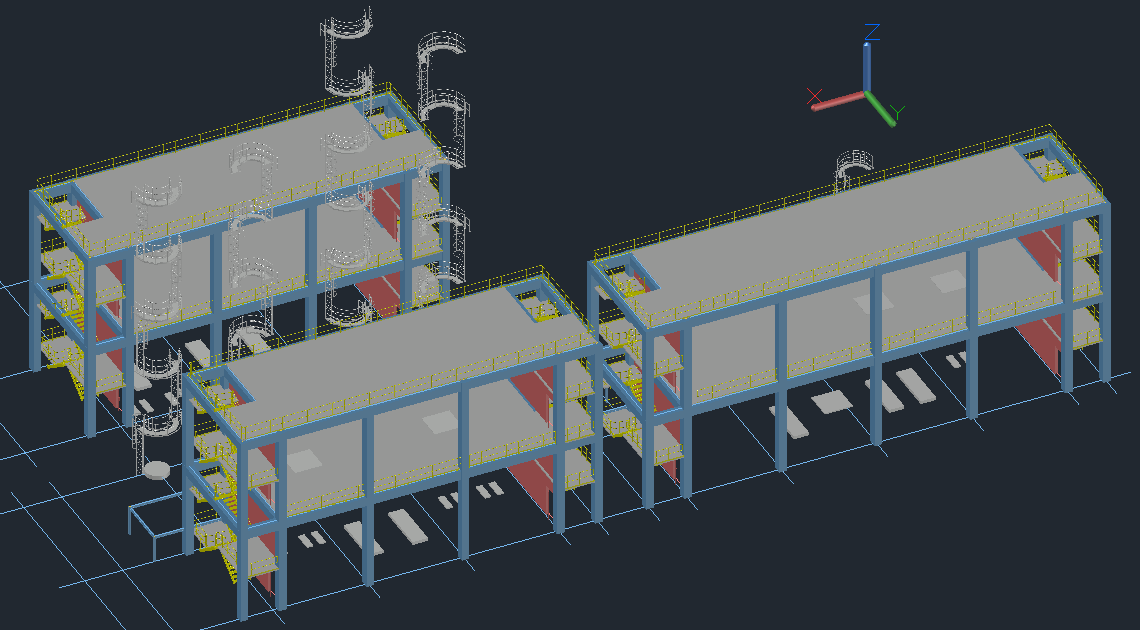

55	8车间土建图.png	137.77K

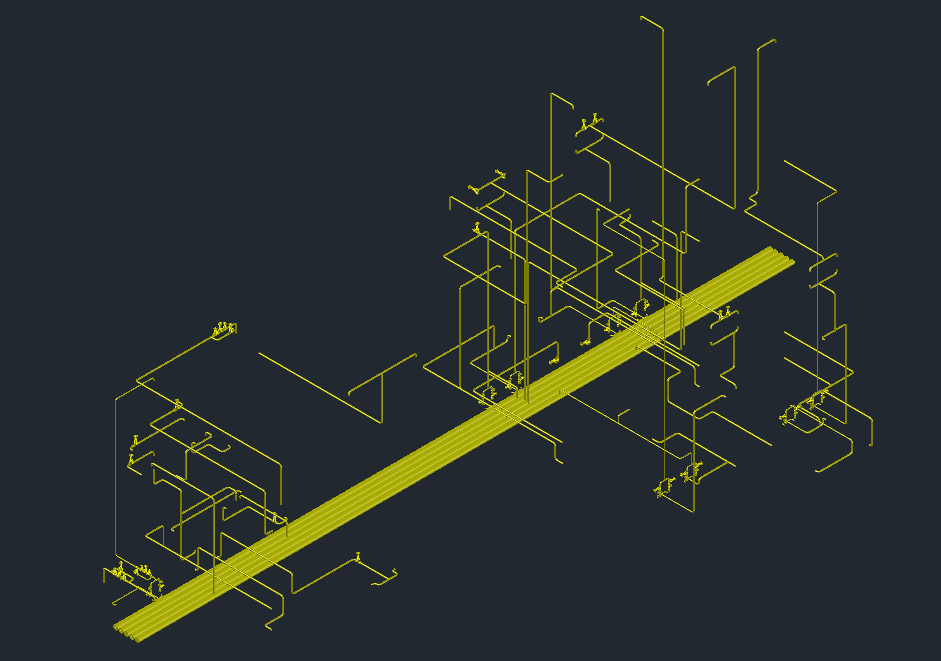

56	9全车间管道图1.png	111.27K

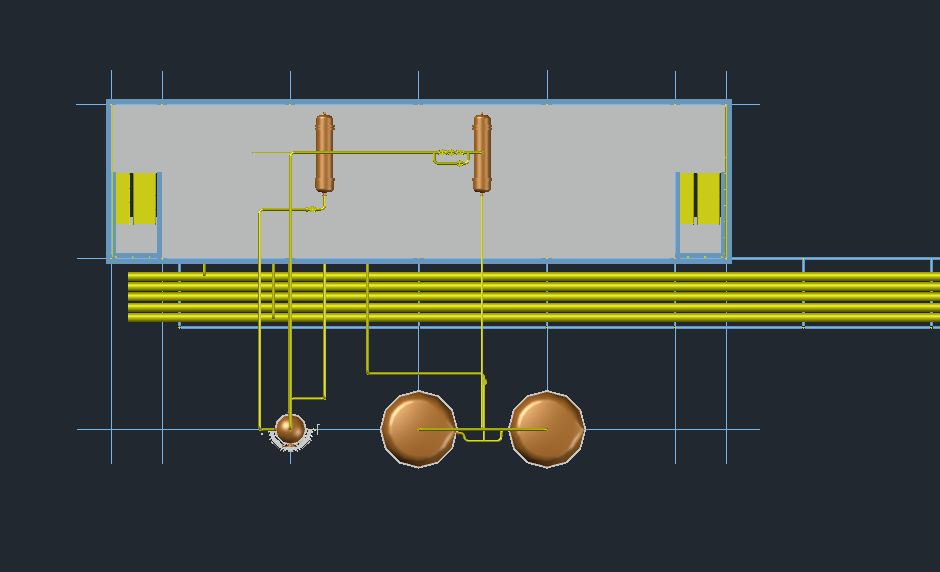

57	2.1异丙醇合成车间俯视图.png	25.63K

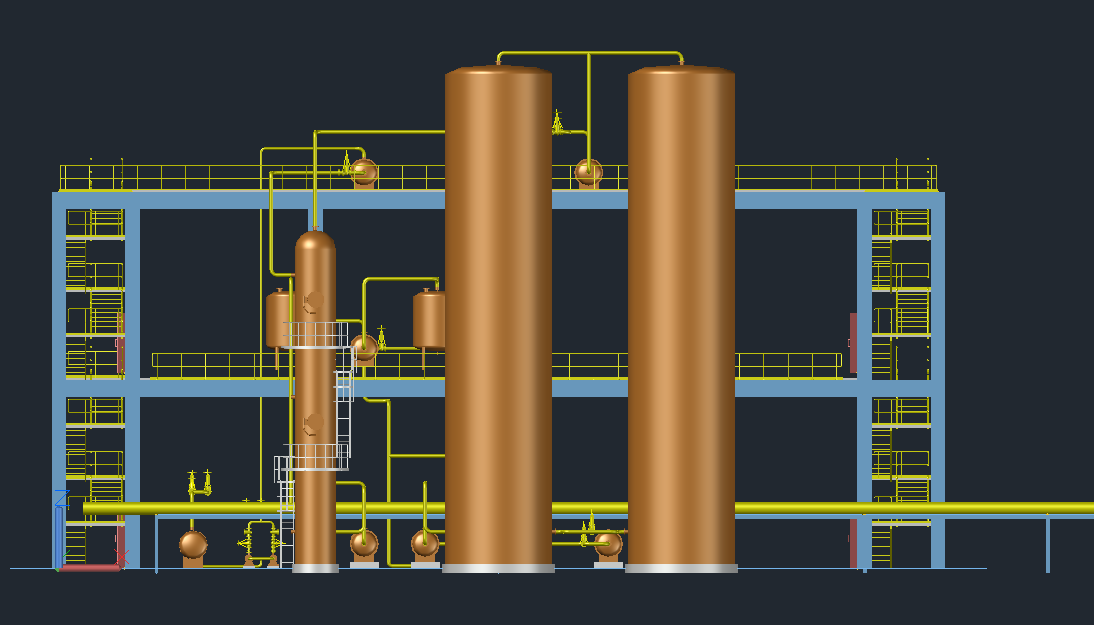

58	2.2异丙醇合成车间侧视图.png	43.21K

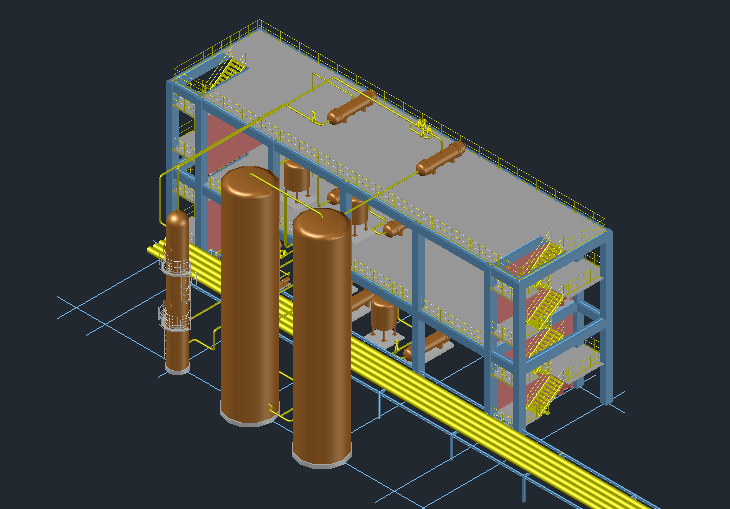

59	2.3异丙醇合成车间轴测图1.png	98.94K

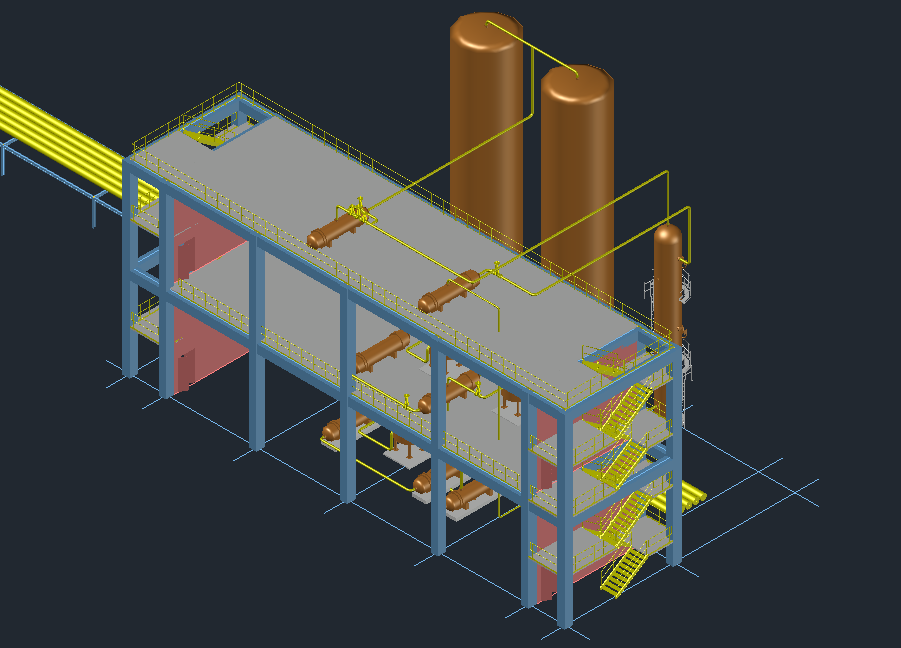

60	2.4异丙醇合成车间轴测图2.png	118.91K
61	2.5异丙醇合成车间管道图.png	75.08K

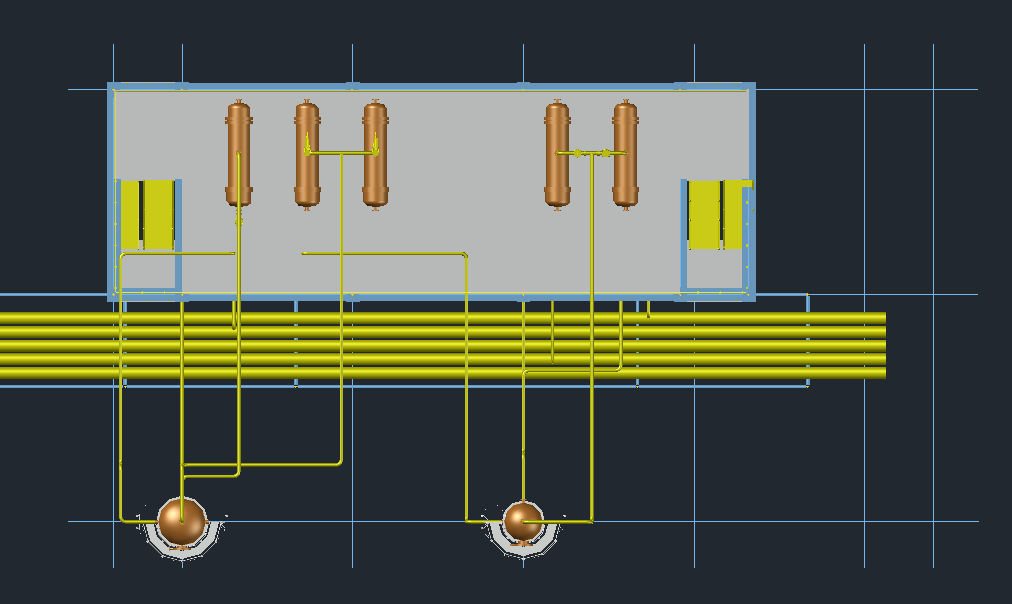

62	3.1异丙醇精制车间俯视图.png	29.43K

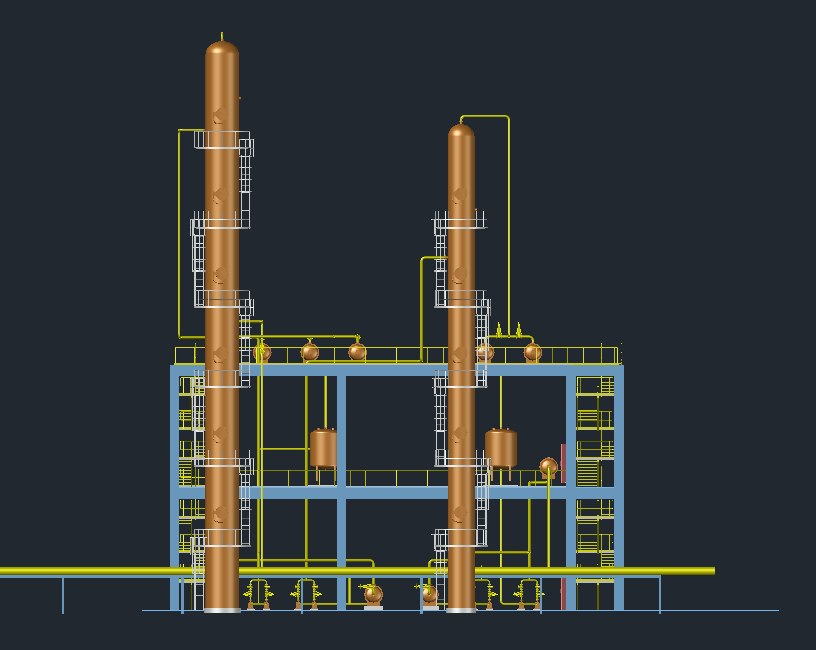

63	3.2异丙醇精制车间侧视图.png	36.24K

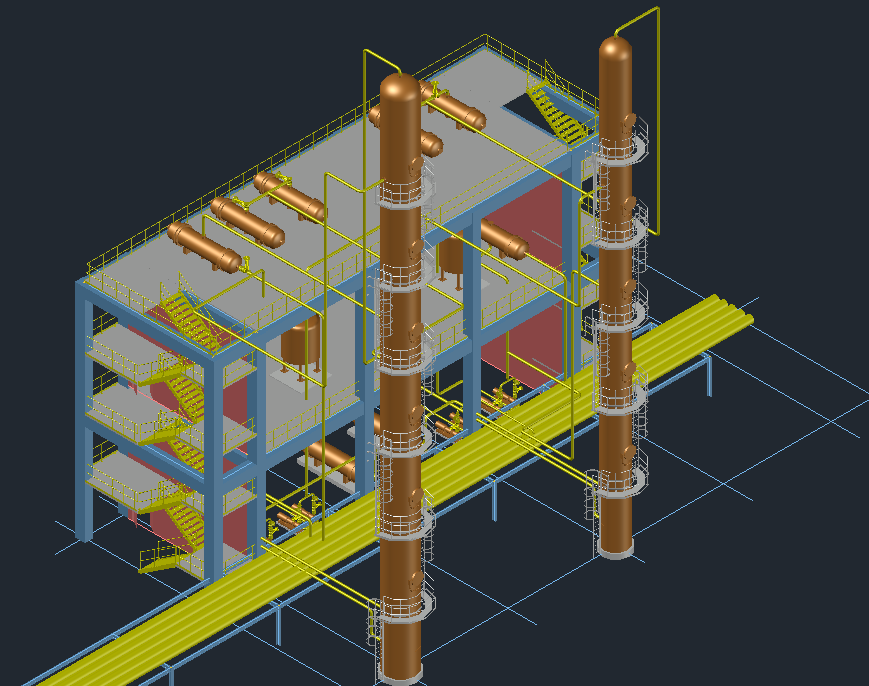

64	3.3异丙醇精制车间轴测图1.png	203.92K

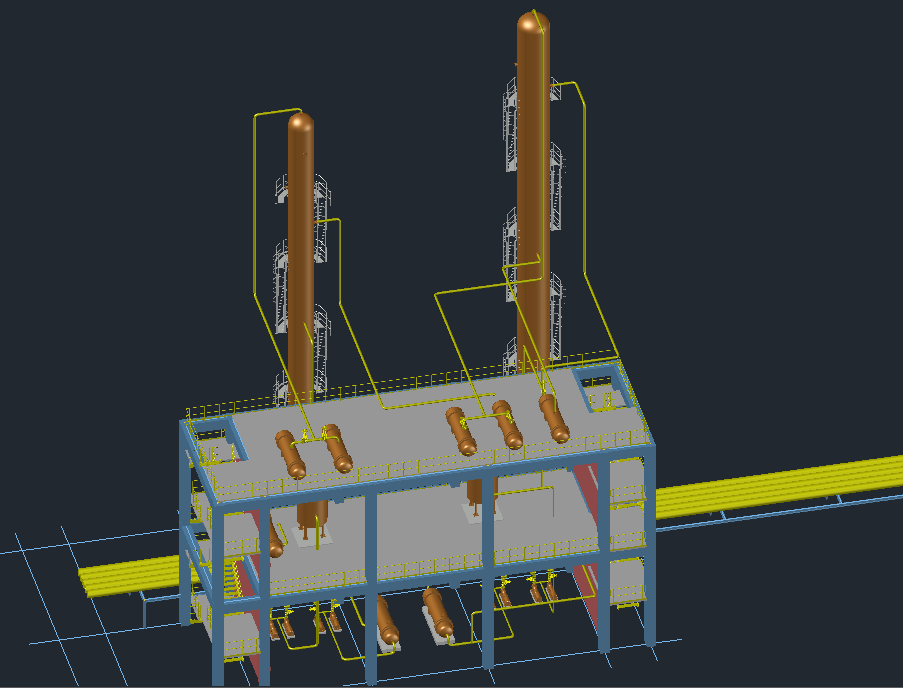

65	3.4异丙醇精制车间轴测图2.png	86.71K

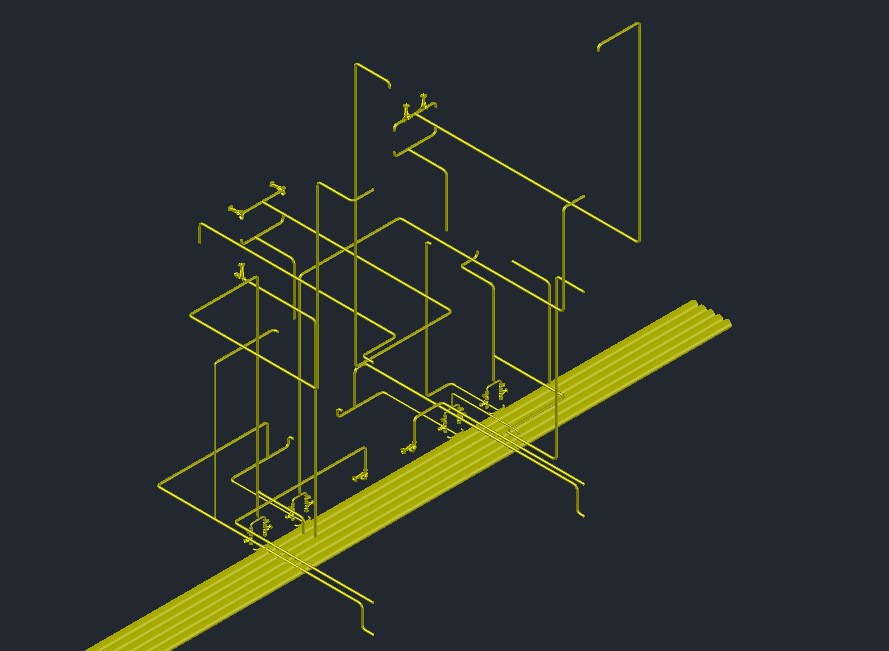

66	3.5异丙醇精制车间管道图.png	87.42K

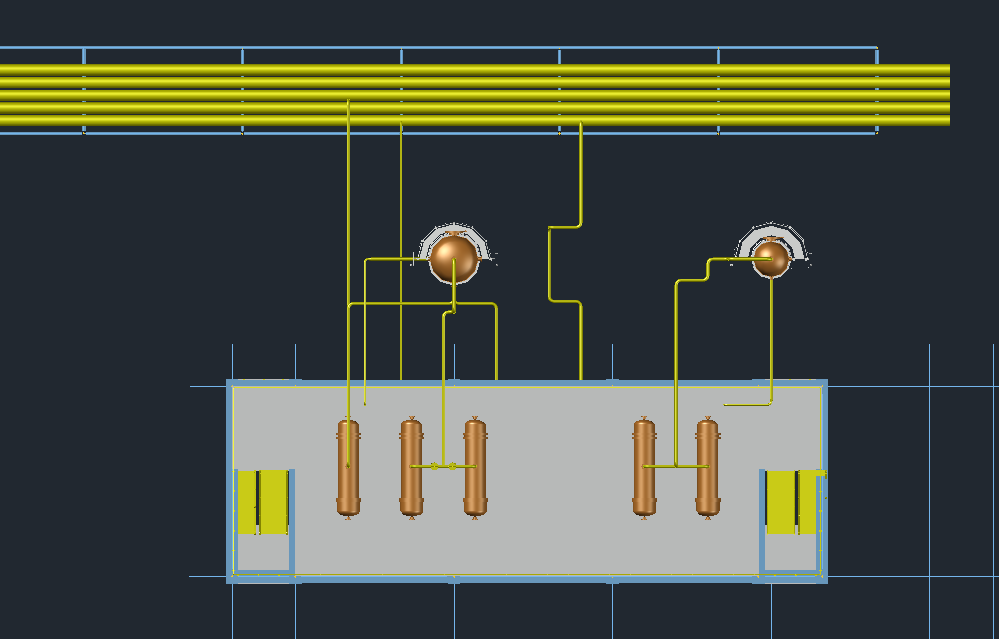

67	4.1回收车间俯视图.png	24.55K

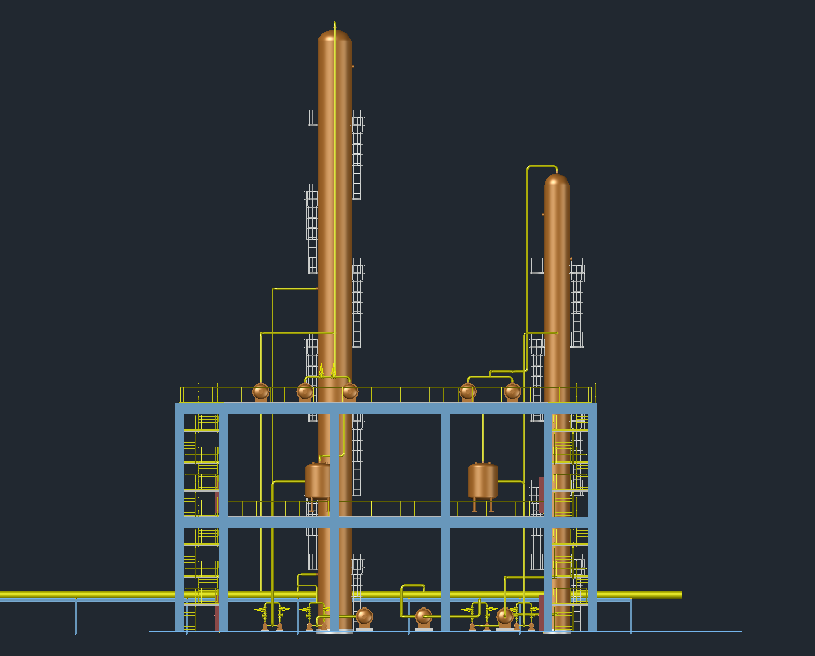

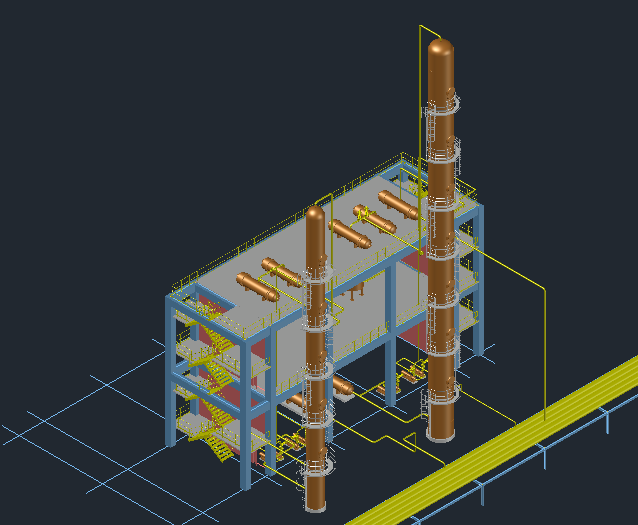

68	4.2回收车间侧视图.png	29.63K

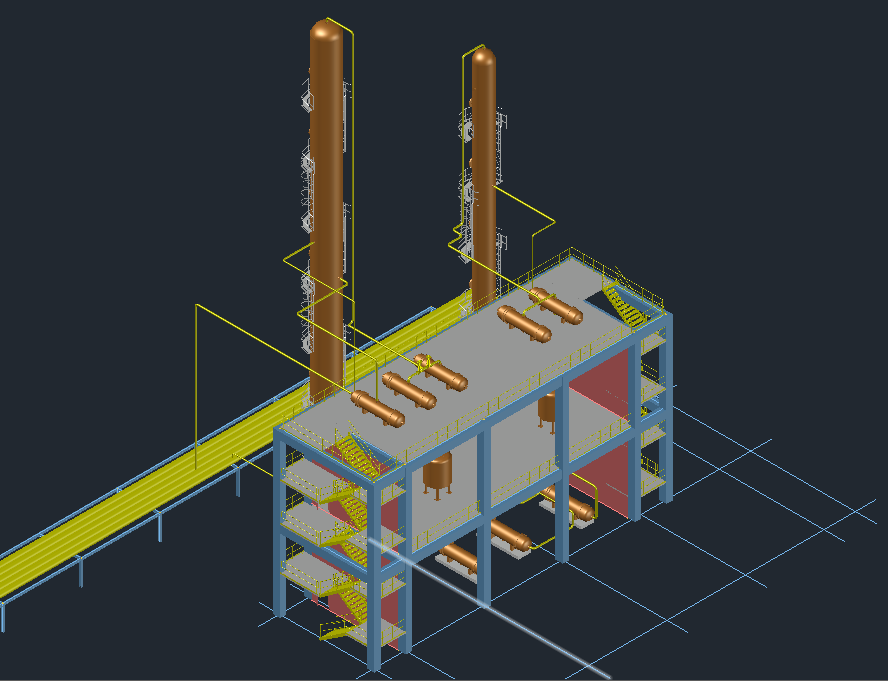

69	4.3回收车间轴测图1.png	114.62K
70	4.4回收车间轴测图2.png	80.76K

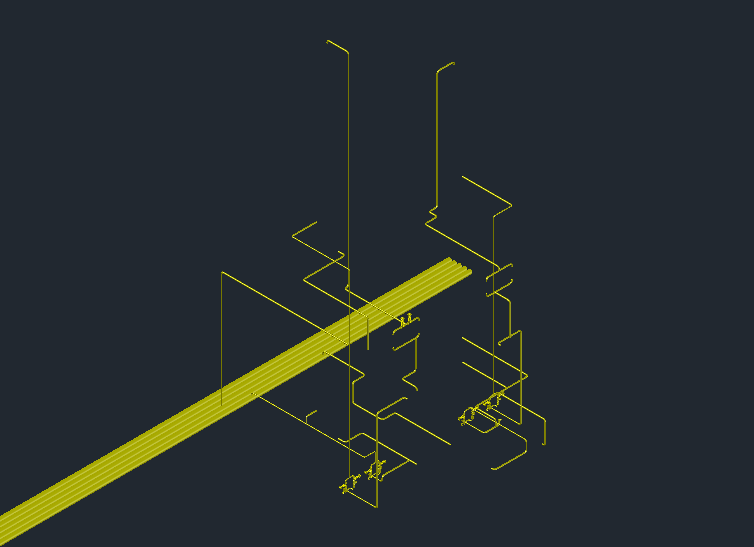

71	4.5回收车间管道图.png	45.15K

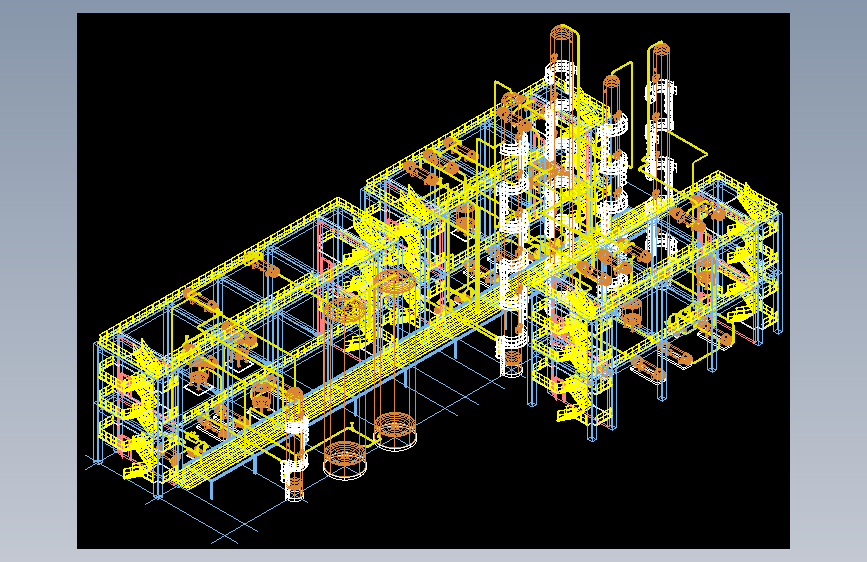

72	异丙醇反应车间全貌.dwg	3.38M

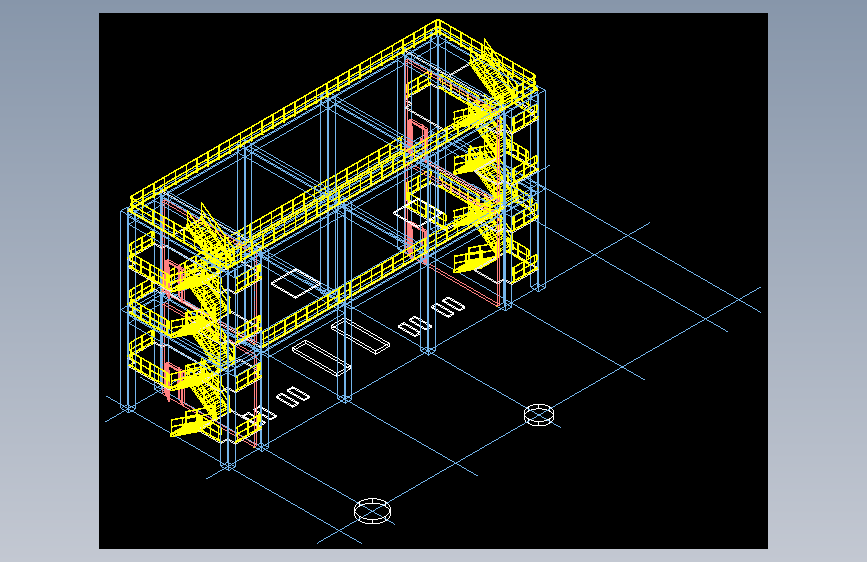

73	异丙醇反应车间土建.dwg	3.45M

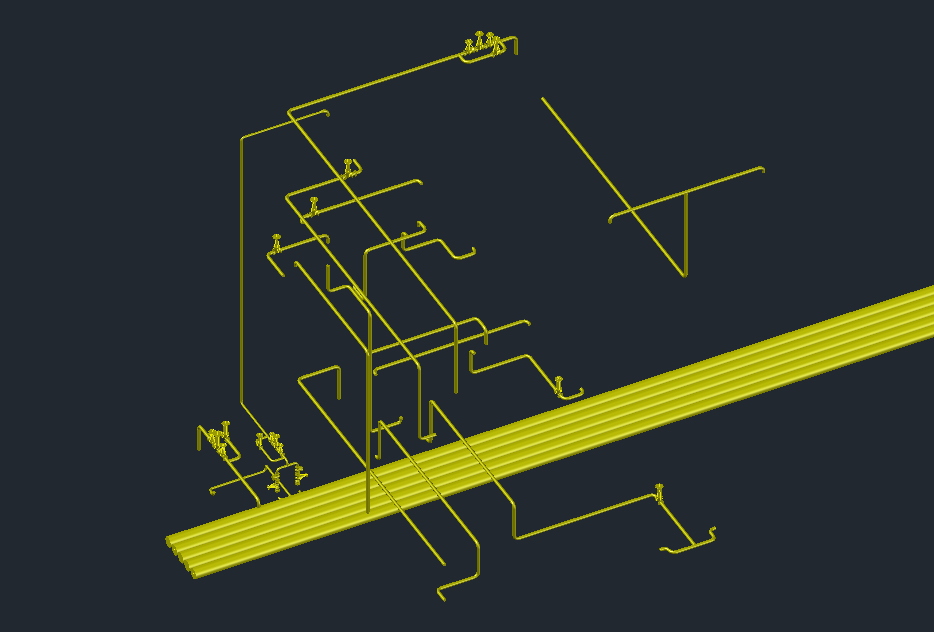

74	异丙醇反应车间管道.dwg	1.42M
75	异丙醇反应车间设备.dwg	314.86K

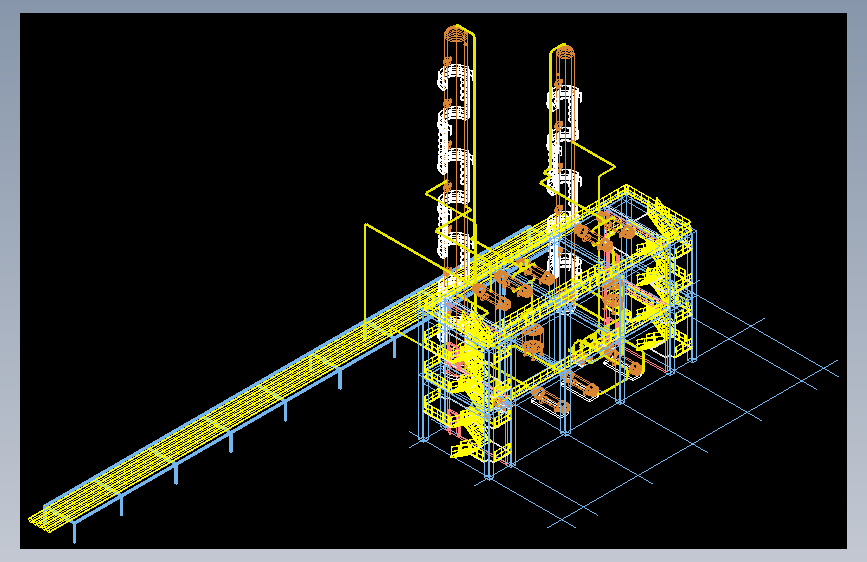

76	异丙醇精制车间全貌.dwg	4.28M
77	异丙醇精制车间土建.dwg	4.31M
78	异丙醇精制车间管道.dwg	1.64M
79	异丙醇精制车间设备.dwg	537.86K
80	三车间土建.dwl	54B
81	三车间土建.dwl2	207B
82	回收车间全貌.dwg	5.01M

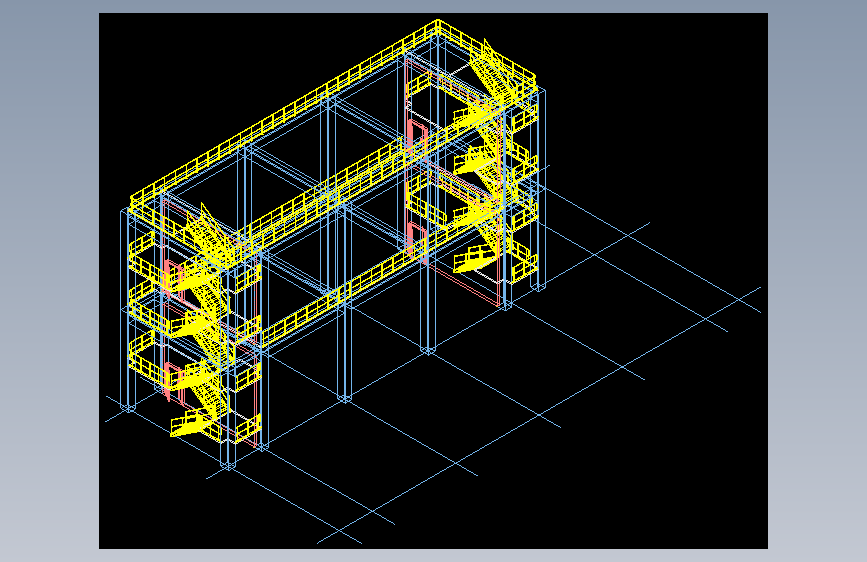

83	回收车间土建.dwg	5.03M
84	回收车间管道.dwg	1.49M
85	回收车间设备.dwg	570.12K

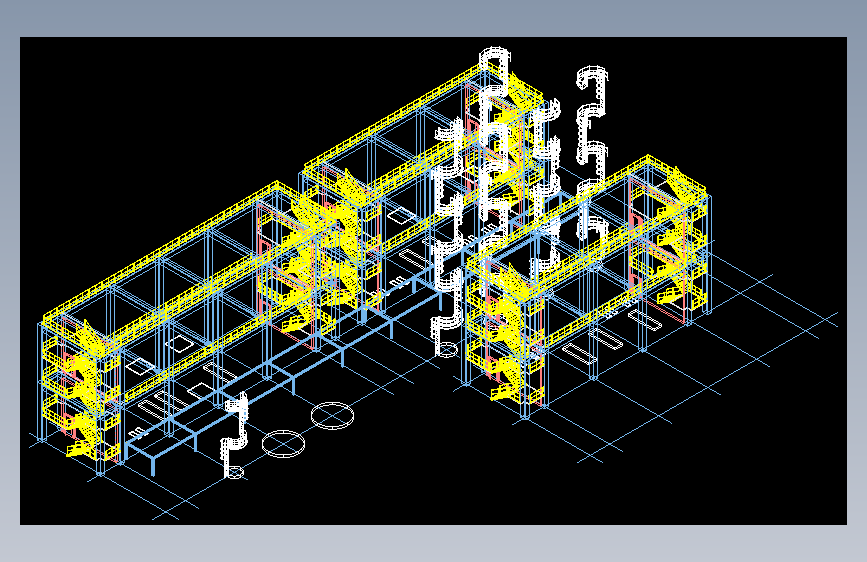

86	全貌.dwg	11.12M
87	土建.dwg	6.85M
88	管道.dwg	3.18M
89	设备.dwg	1.25M
90	1-3D厂区模拟设计.skb	173.46M
91	1-3D厂区模拟设计.skp	173.46M

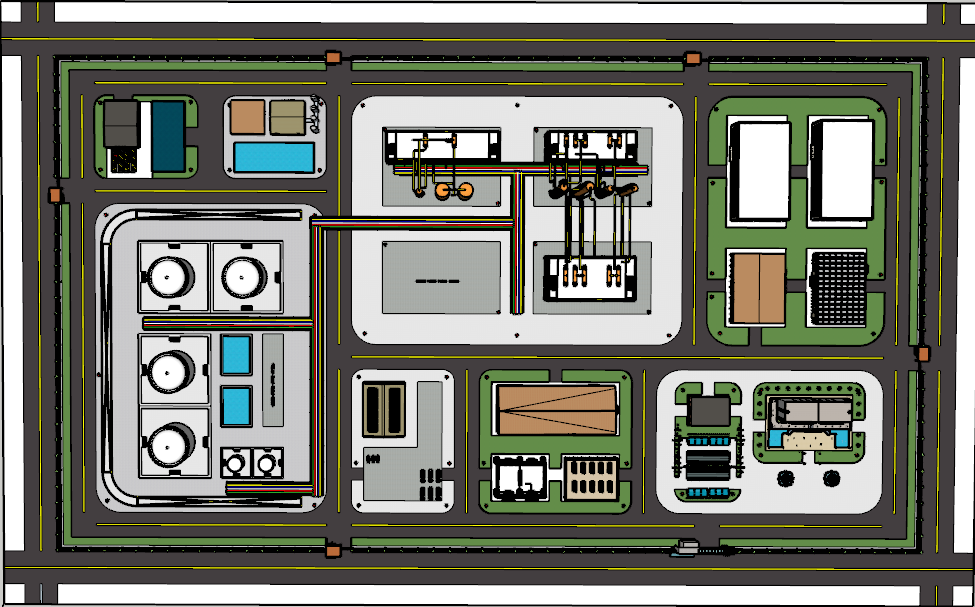

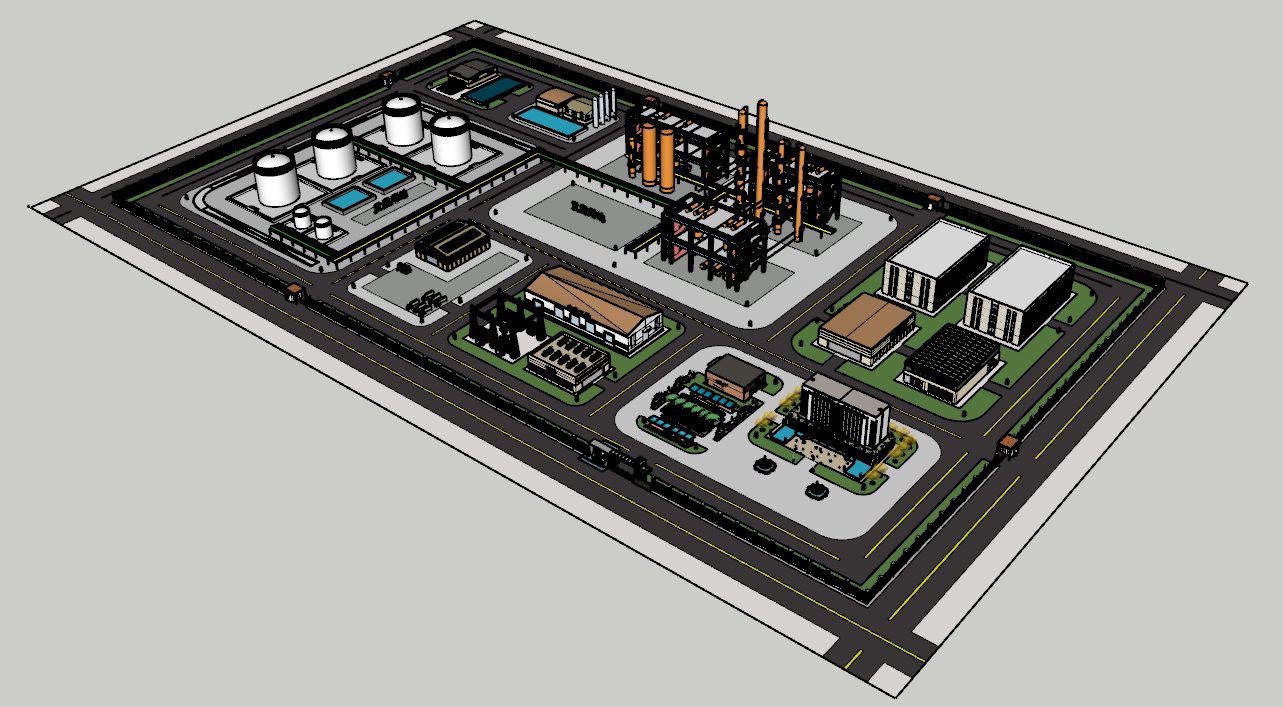

92	2-45°俯视图.png	225.95K
93	2-俯视图.png	216.16K

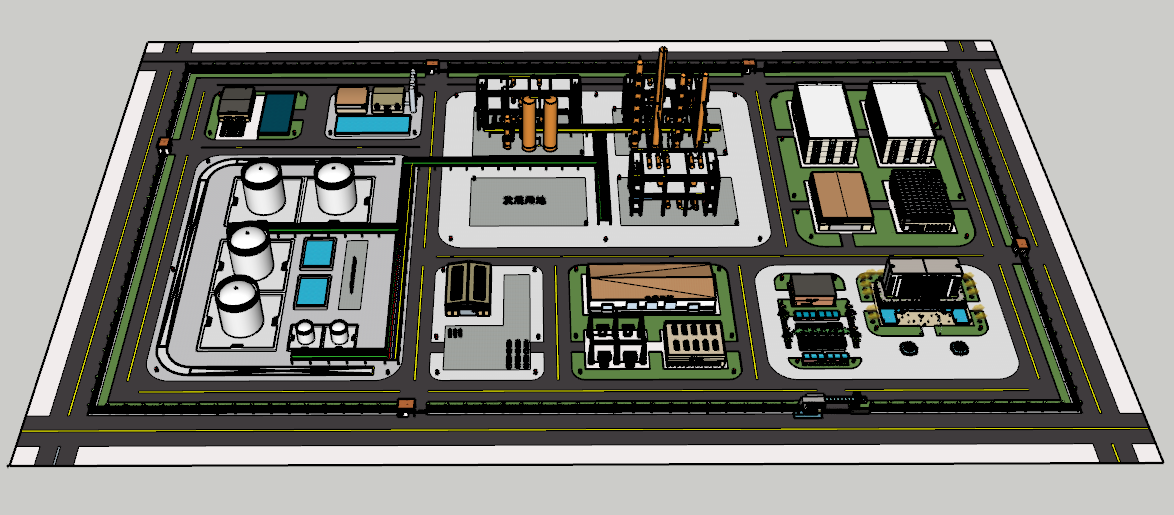

94	2-等轴图.png	189.98K
95	3-说明.txt	382B

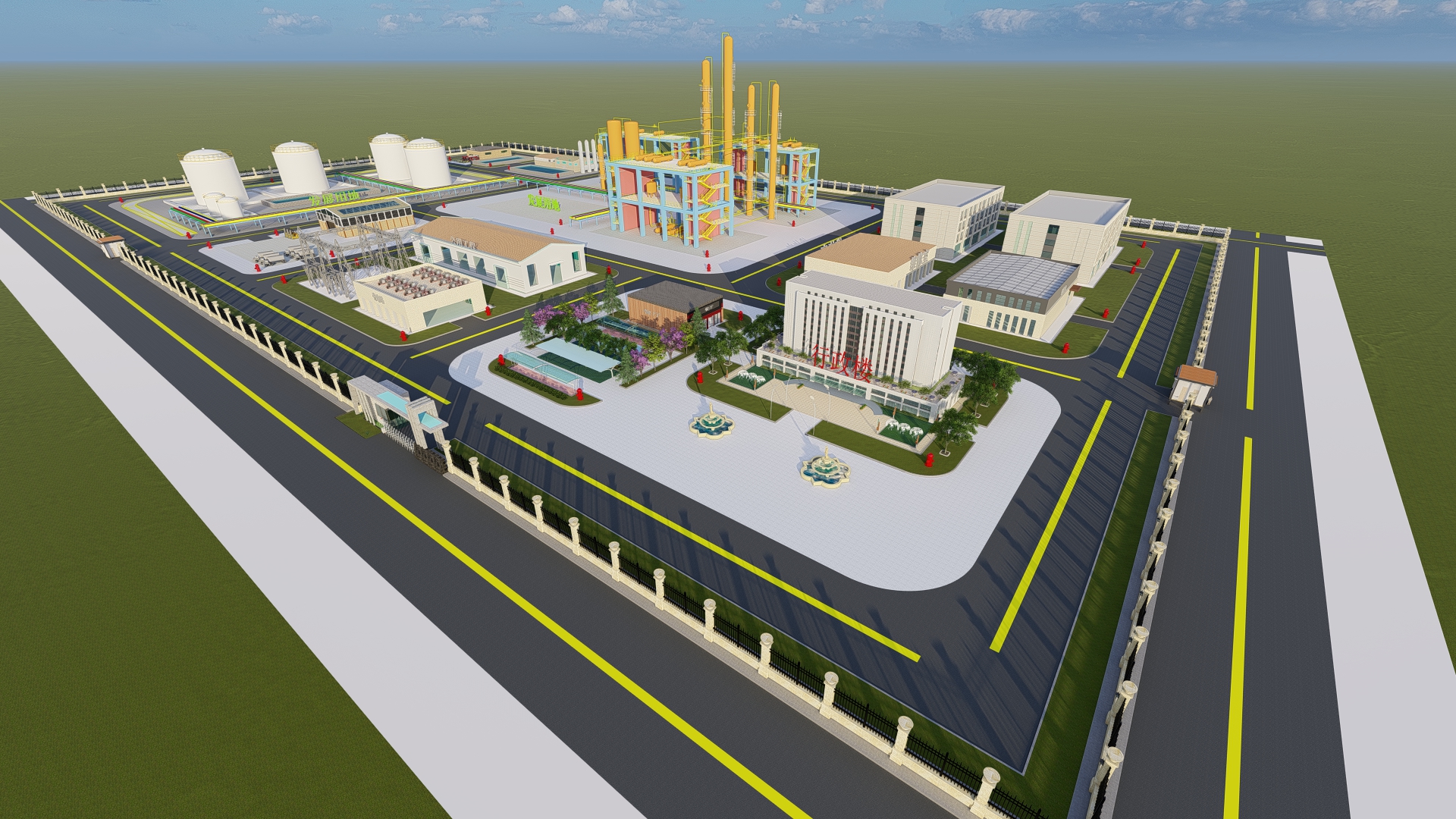

96	a.jpg	1.44M

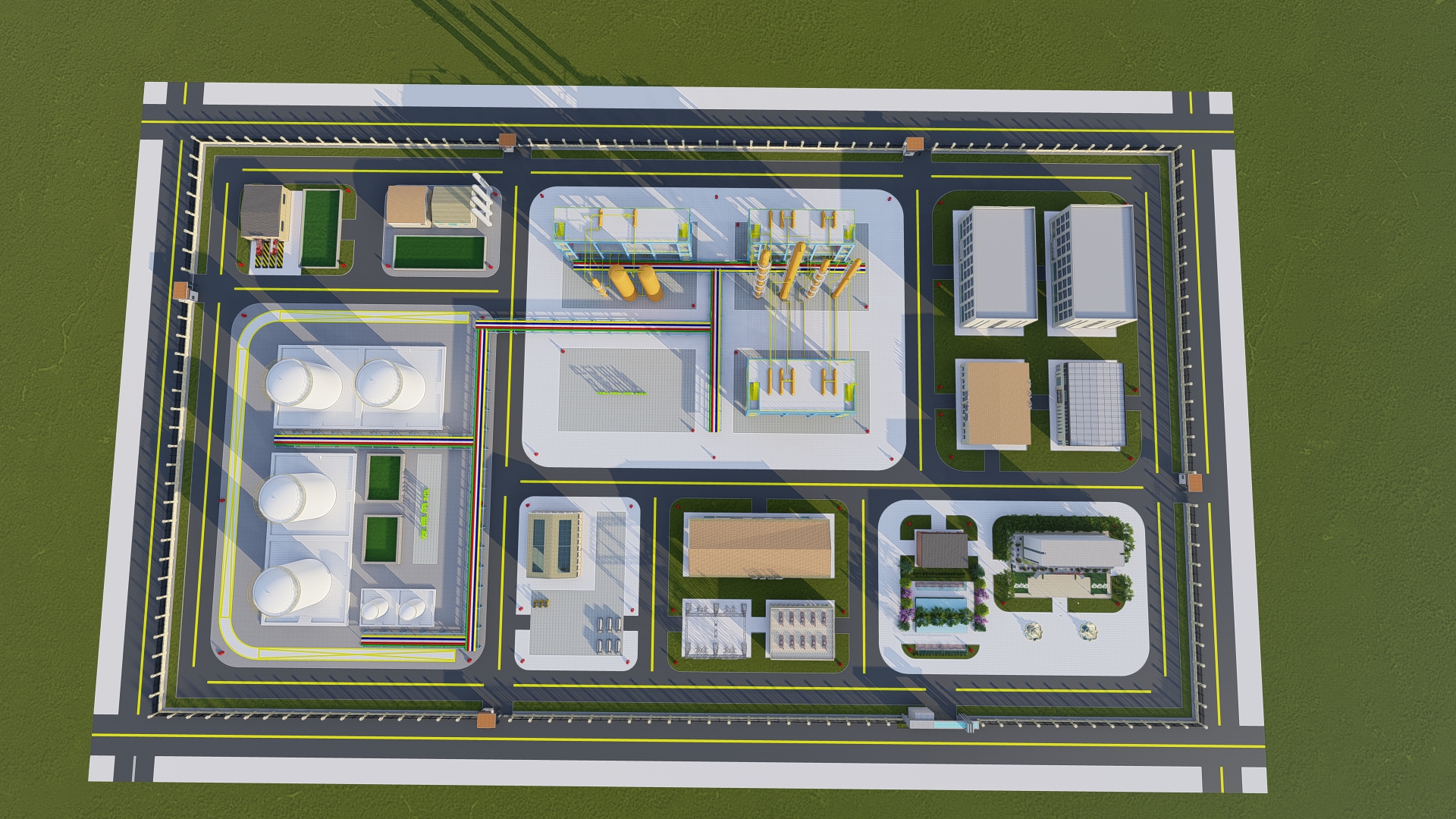

97	b.jpg	1.51M

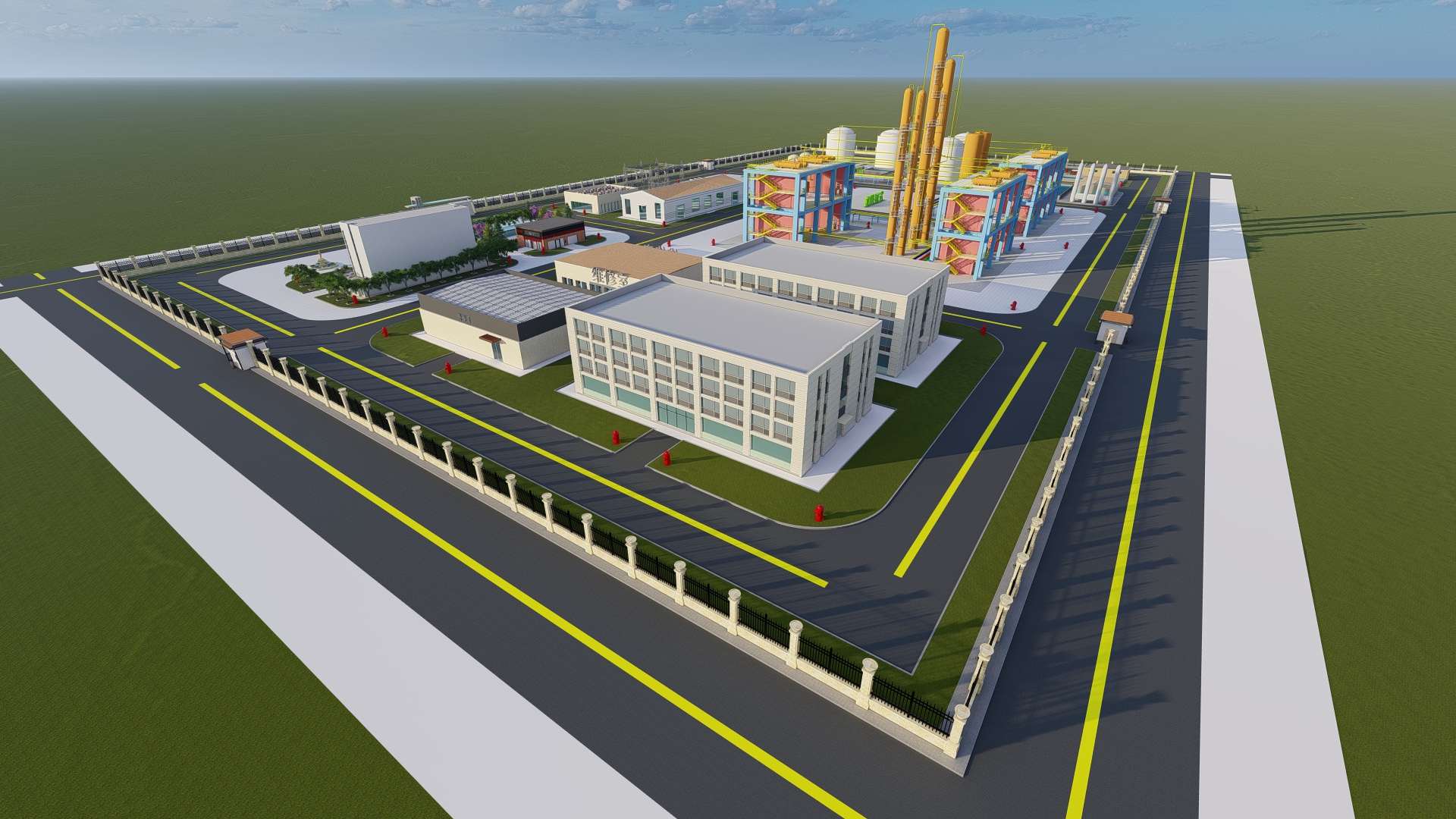

98	c.jpg	1.37M

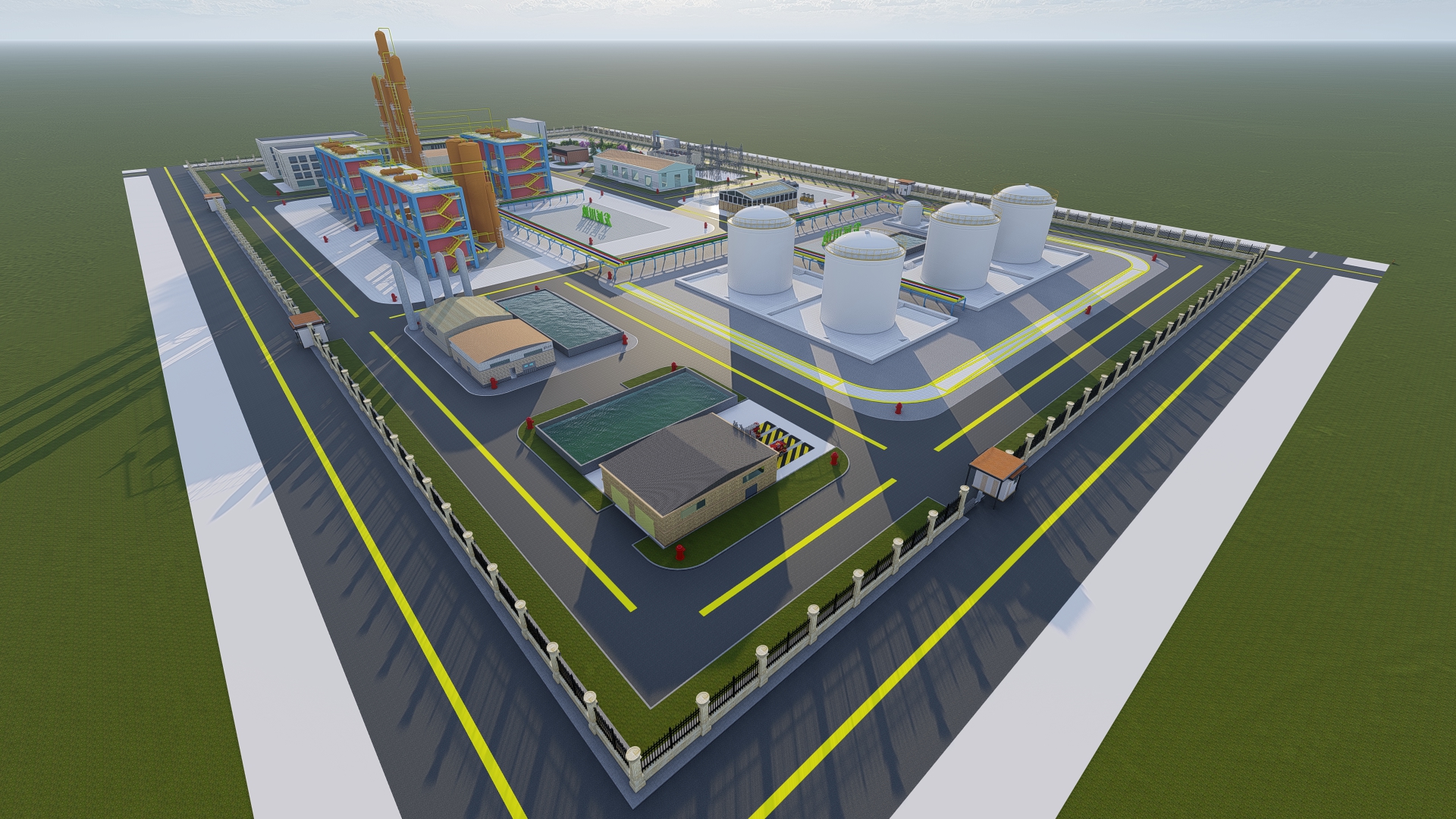

99	d.jpg	1.41M

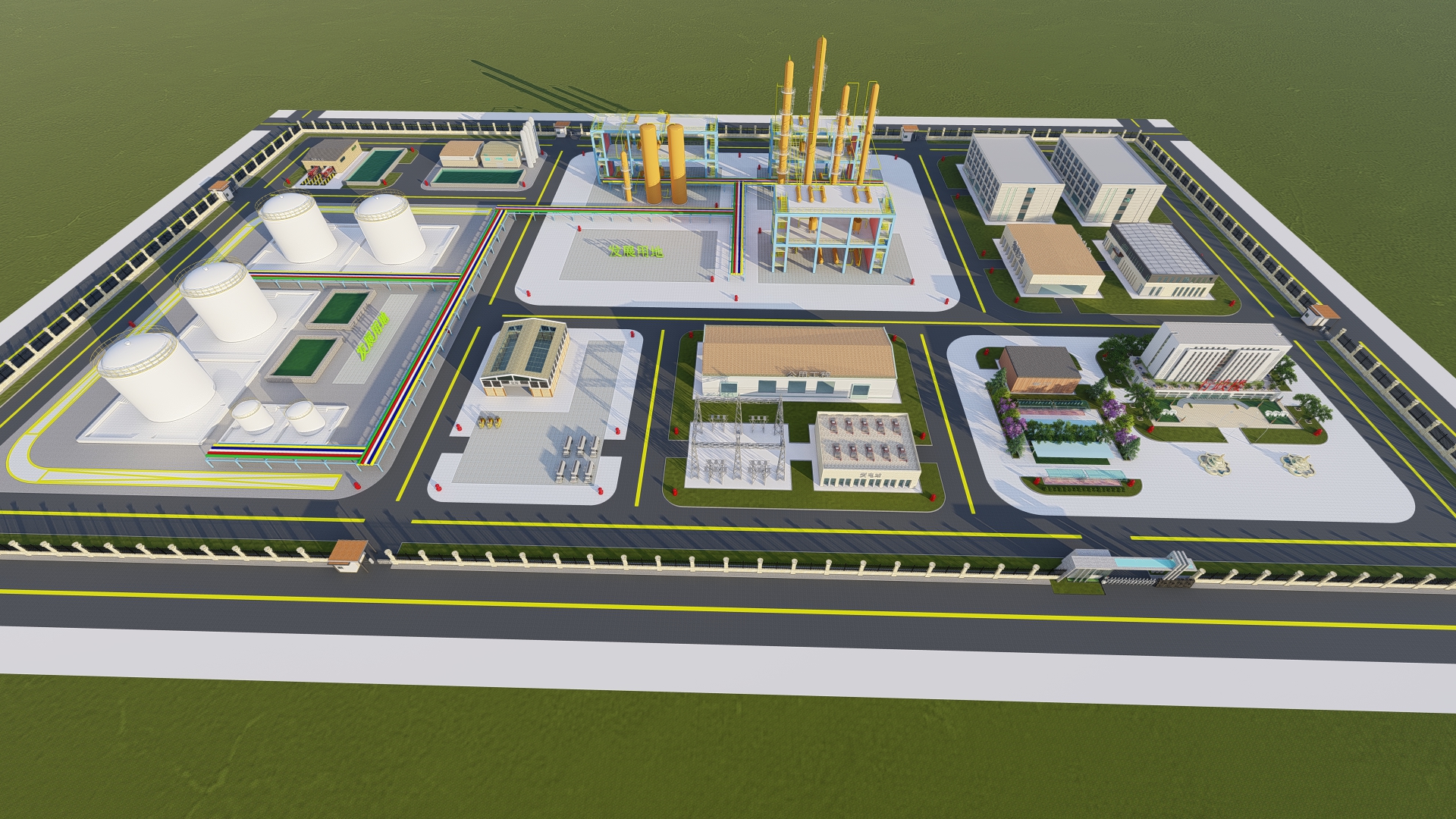

100	e.jpg	1.59M

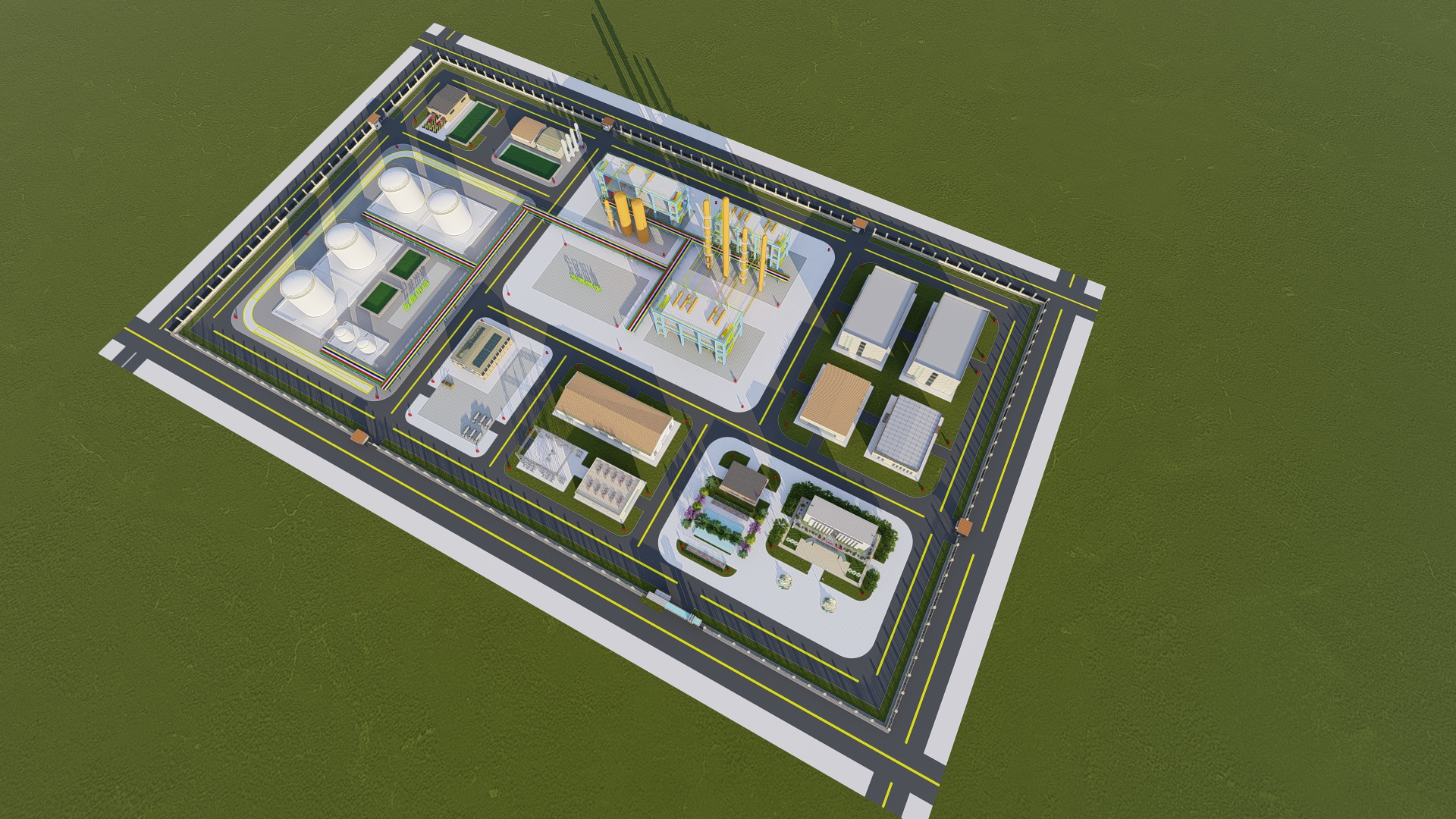

101	f.jpg	1.62M

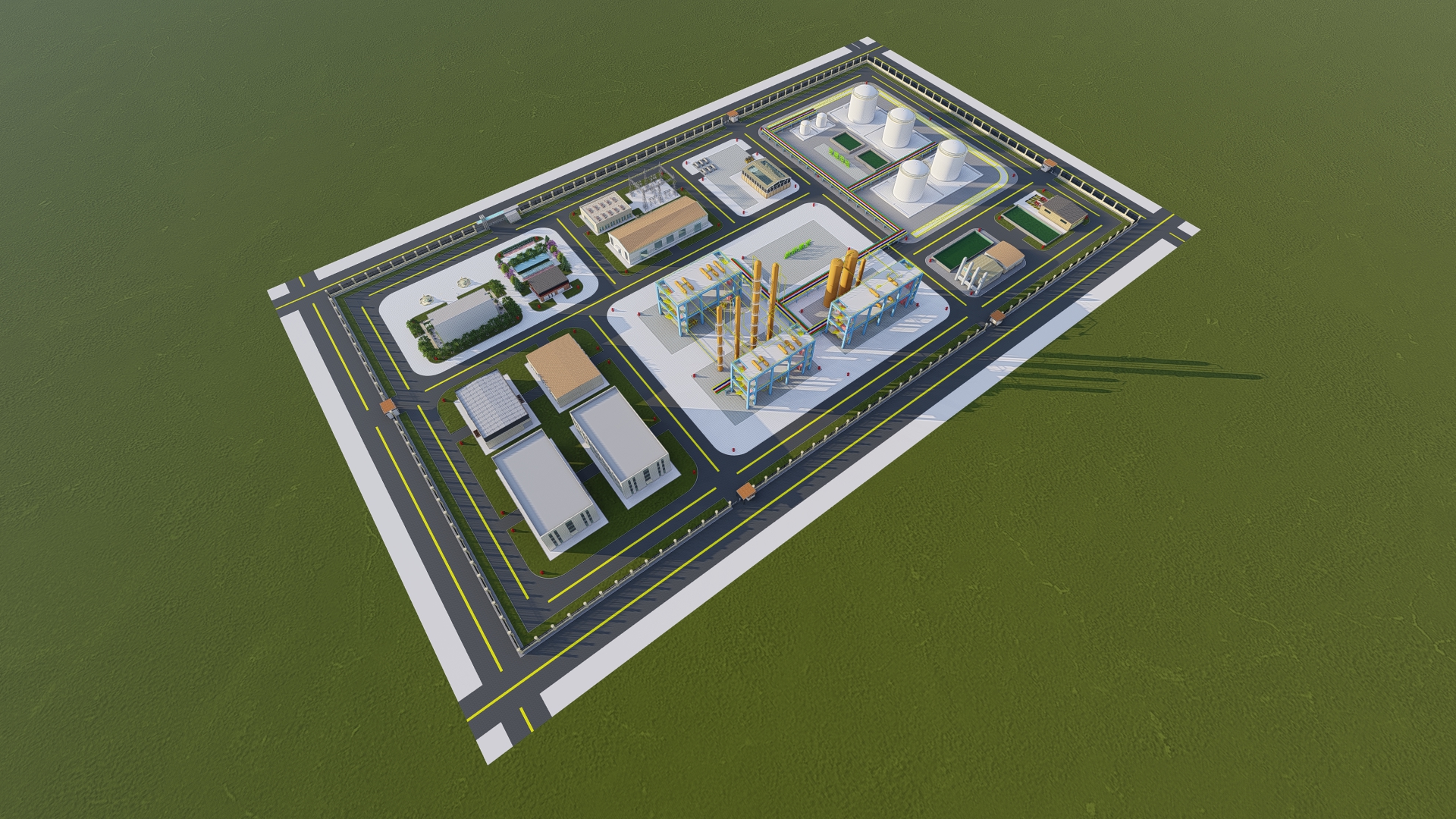

102	g.jpg	1.56M

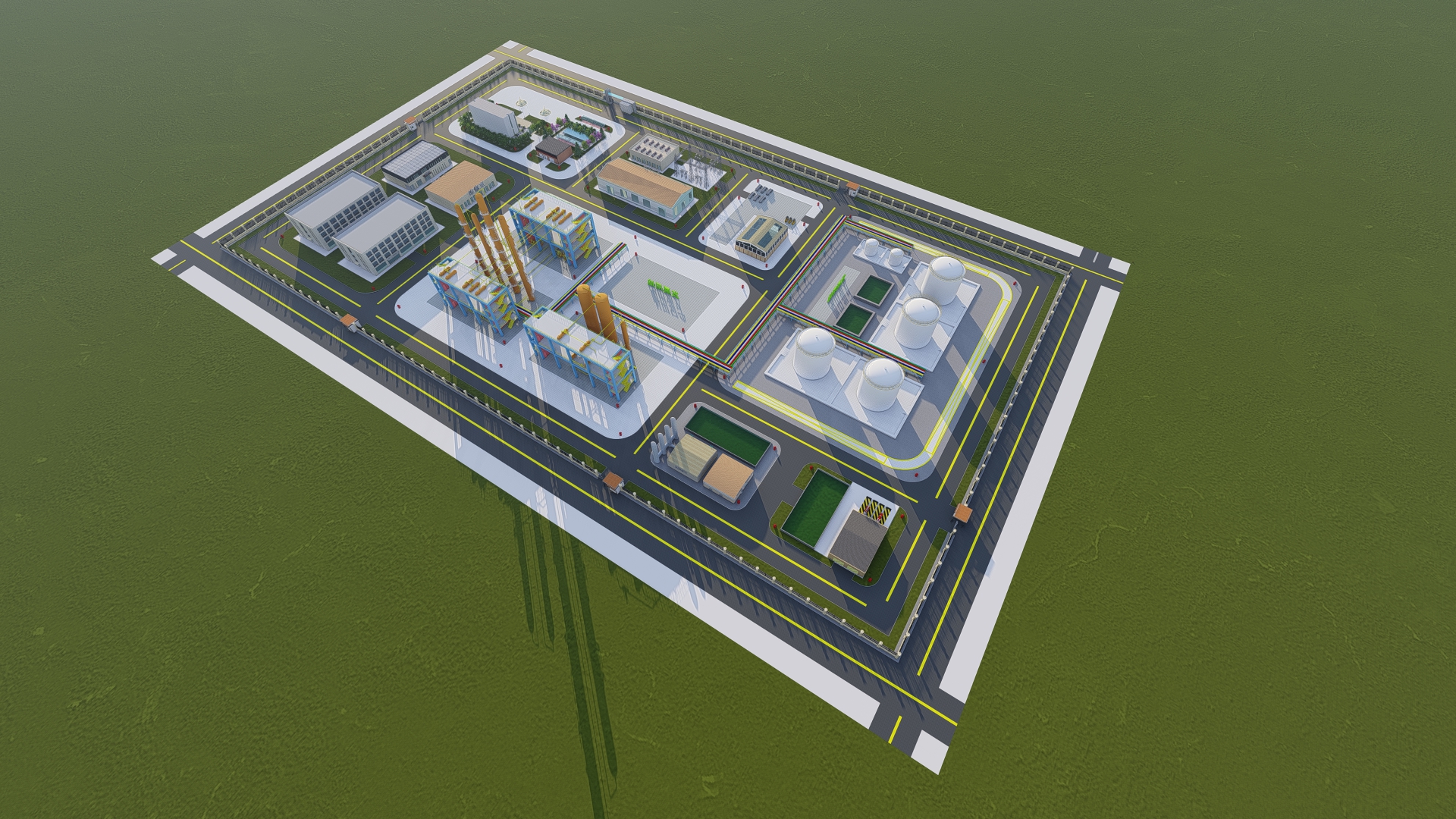

103	h.jpg	1.54M

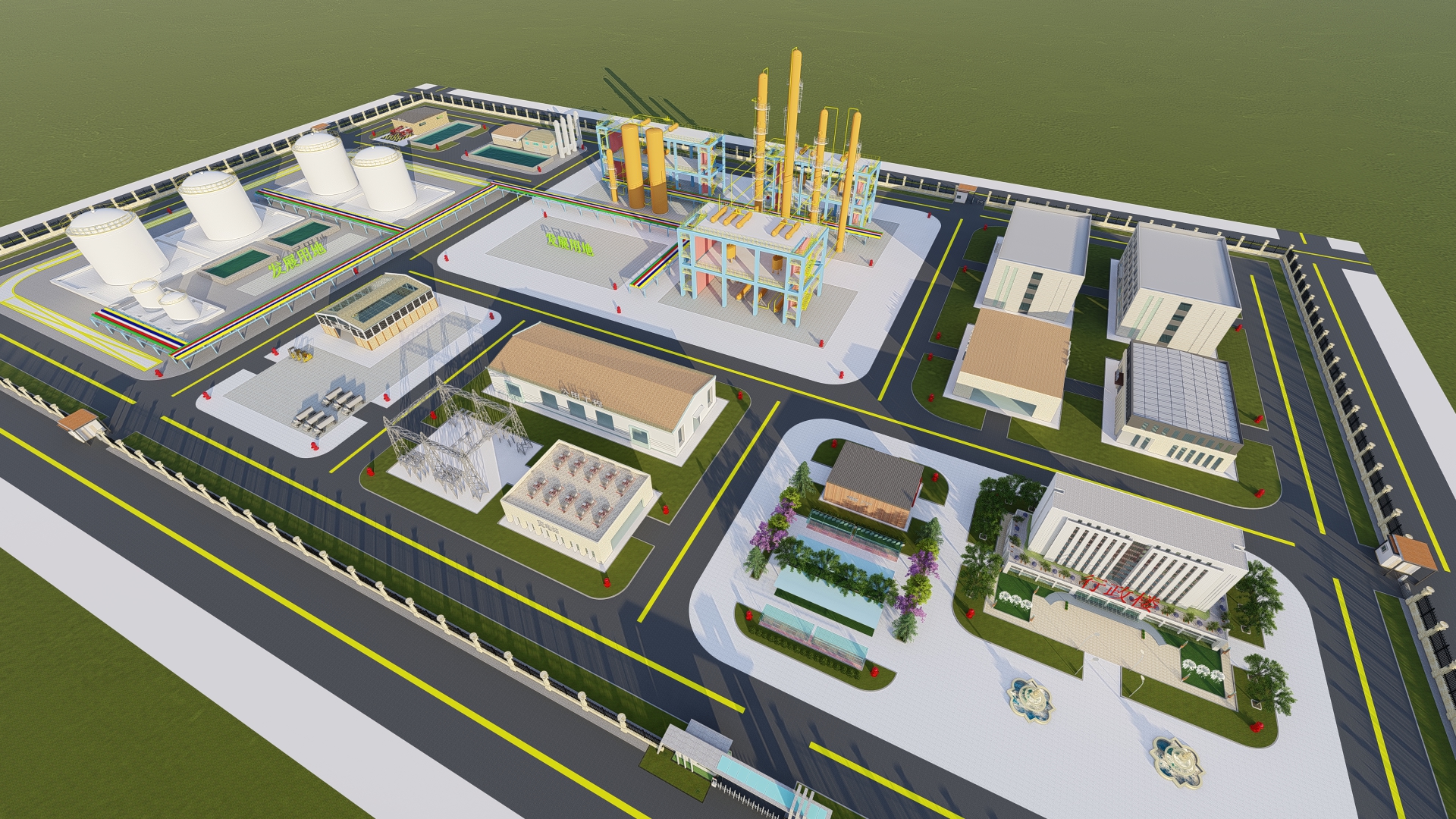

104	i.jpg	1.71M

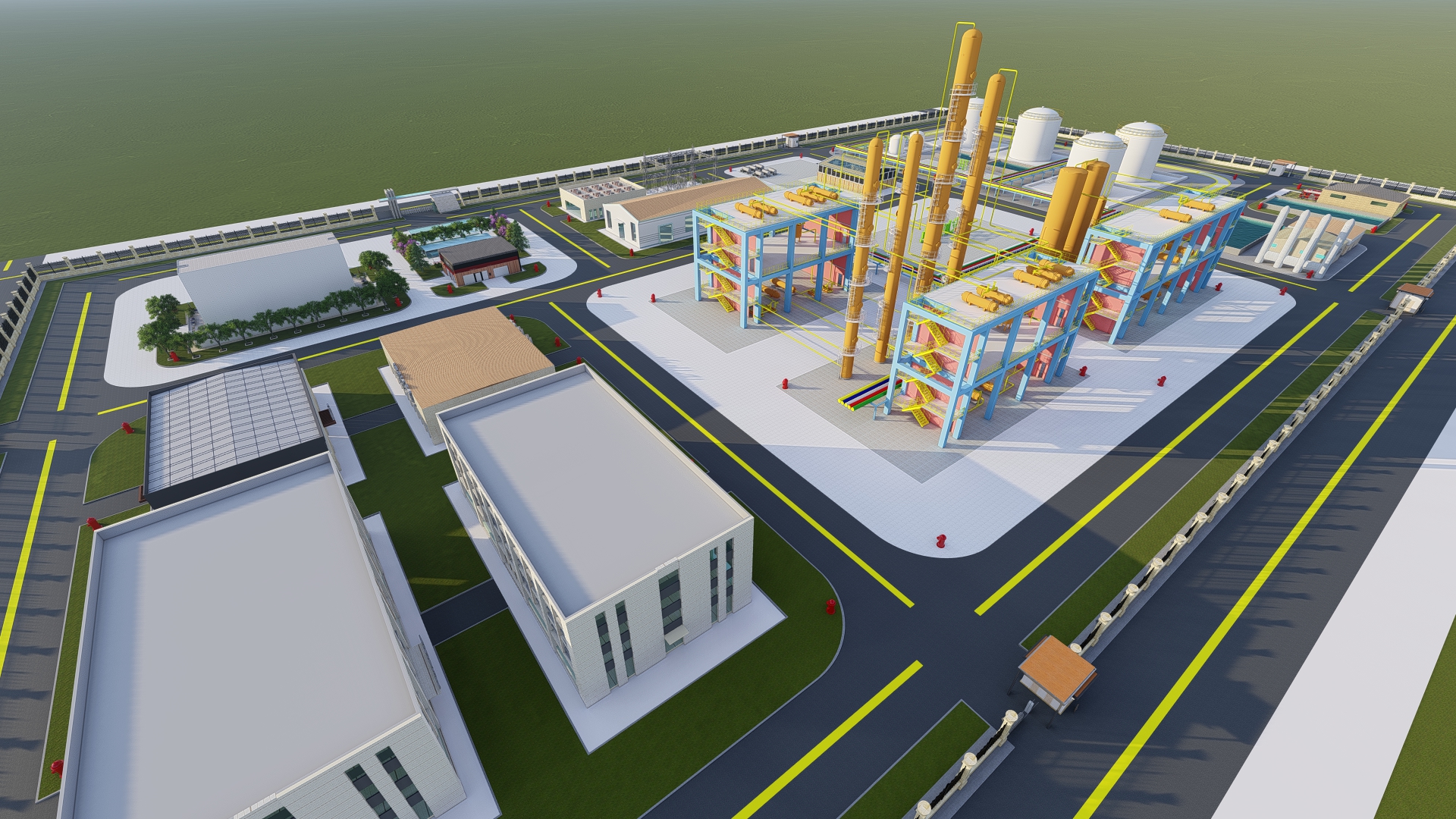

105	j.jpg	1.49M
106	万木逢醇.ls10	2.27G
107	说明.txt	405B
108	异丙醇池火模拟.alo	4.61K
109	异丙醇泄露模拟.alo	4.61K
110	HAZOP项目分析报告.pdf	2.10M
111	50000ta丙酮加氢生产异丙醇生产技术概要.pdf	501.46K
112	kato1987.pdf	689.63K
