汽车抽屉内斗注塑模具（ID:884891）

交通运输 / 车辆工程 / 汽车抽屉内斗注塑模具

©原创

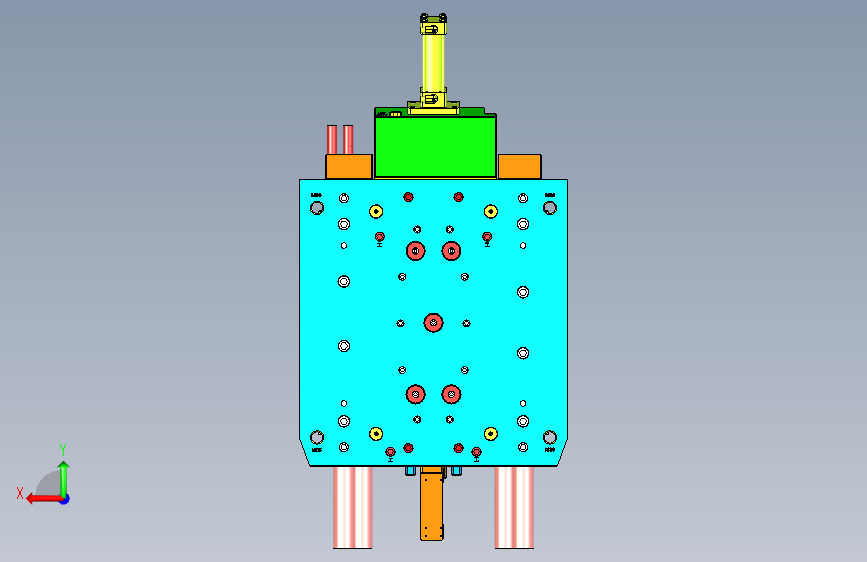

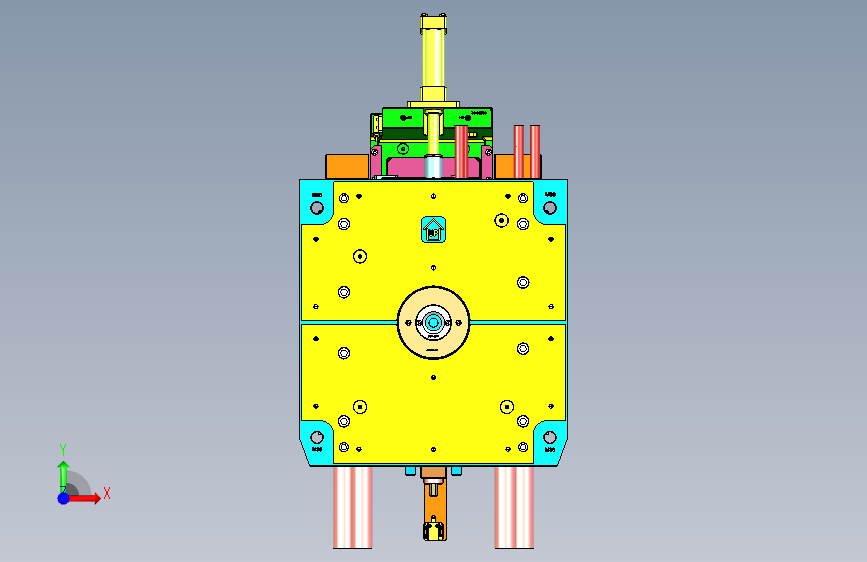

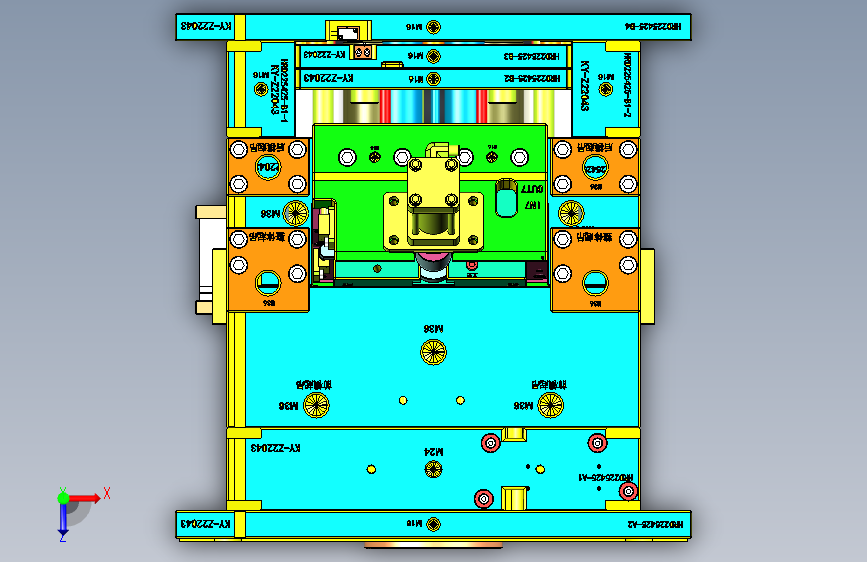

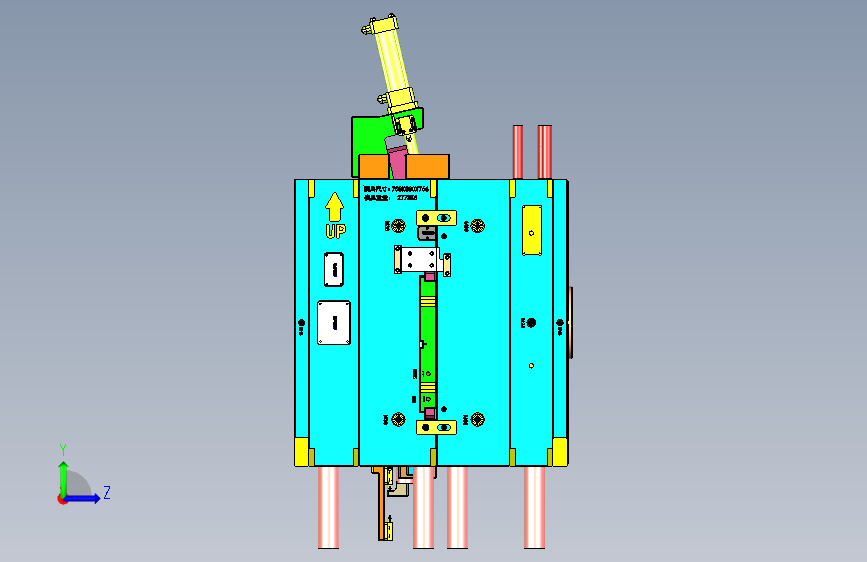

平面图

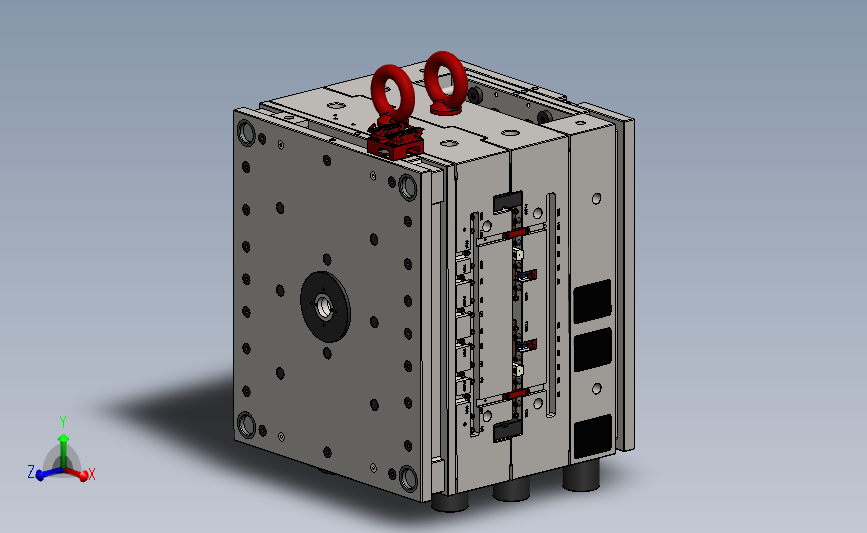

3D视图

文件列表

#	文件名称	文件大小
1	17046375352871.rar	13.81M

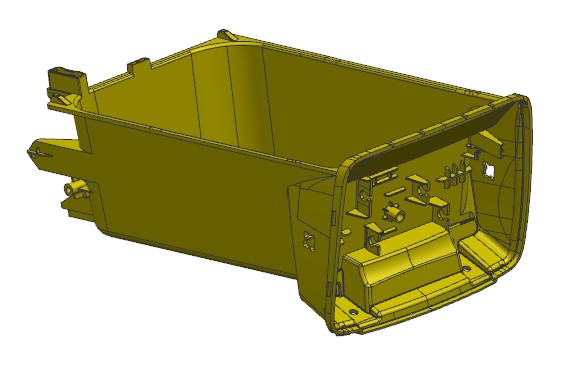

2	1.产品.jpg	35.64K
3	2.产品背面.jpg	45.16K
4	3.油缸滑块.jpg	27.33K
5	4.两侧滑块.jpg	40.34K
6	5.滑块内走斜顶.jpg	56.35K
7	6.滑块剖视图.jpg	59.89K

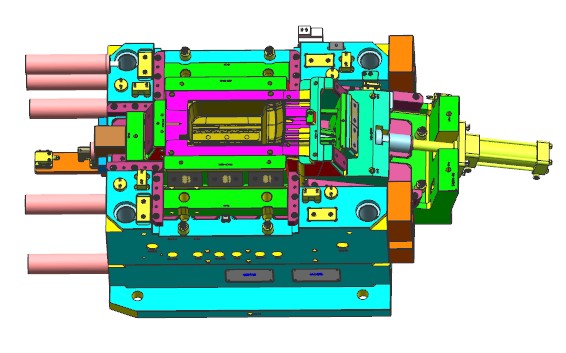

8	7.后模.jpg	53.98K
9	_HRD225425-TOP.stp	103.21M
10	前模.jpg	39.88K

此图纸下载需要200金币

立即下载

发布者

小波

创作: 125

粉丝: 2

加入时间：2023-08-10

私信

关注

模型信息

图纸格式：stp

文件大小：14.14M

所需金币：200

上传时间：2024-01-07 22:25:38

是否可编辑：可修改，不包括参数

版本：STEP

标签

注塑模具

汽车

抽屉内斗

滑块斜顶

图纸简介

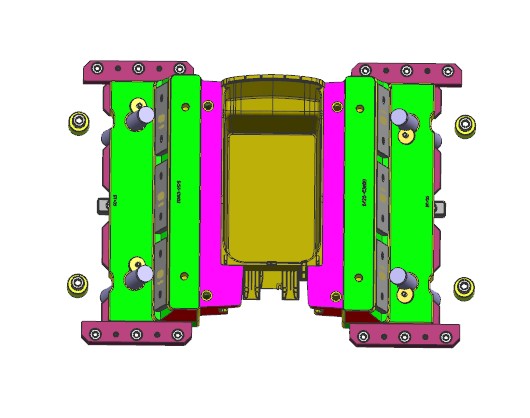

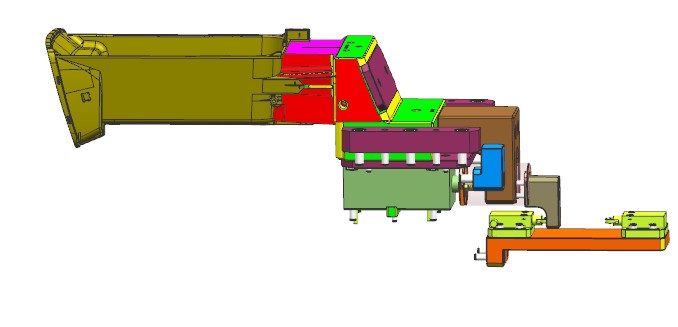

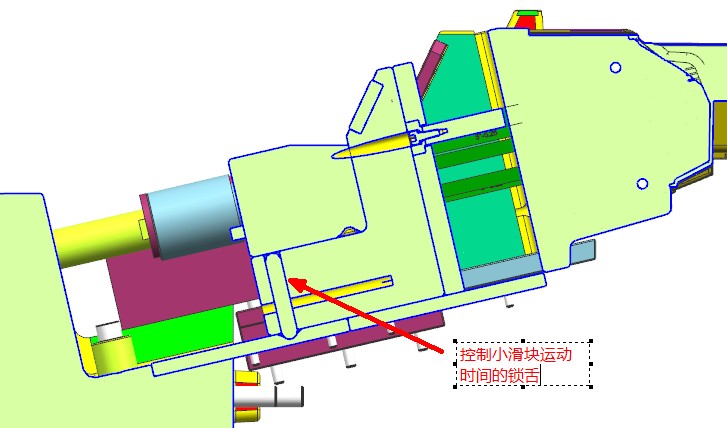

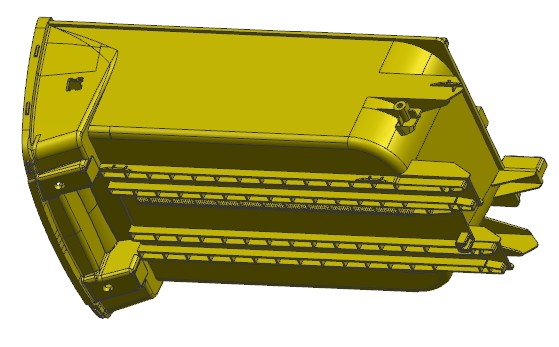

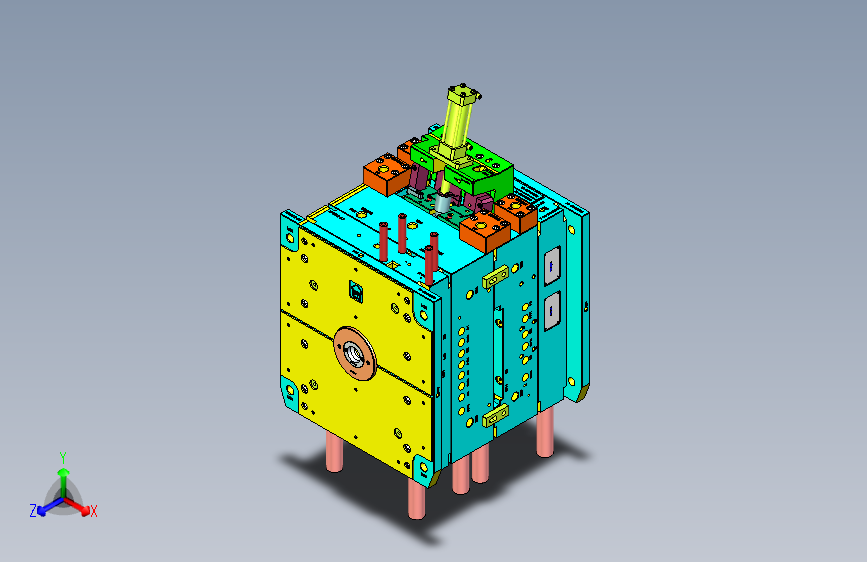

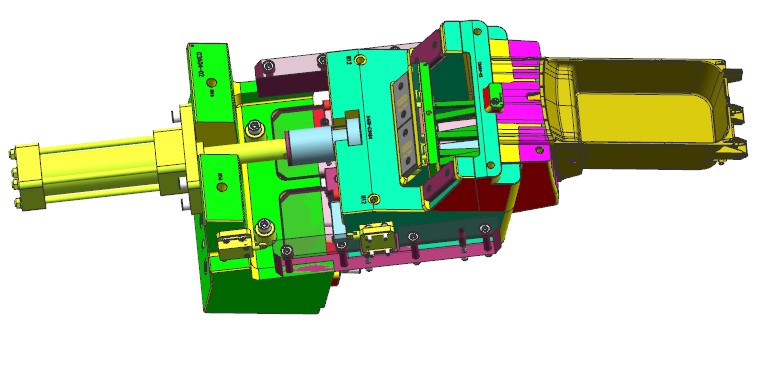

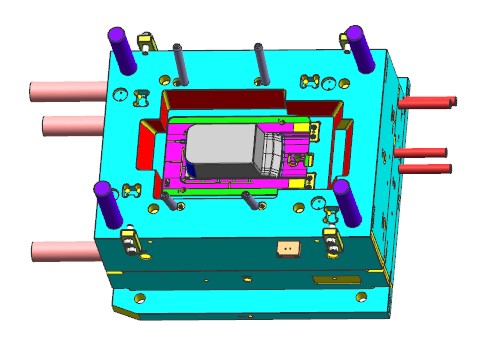

汽车抽屉内斗注塑模具。此产品结构复杂需要四面滑块，尤其是天侧大滑块内有许多倒扣，这些倒扣使用斜顶抽芯，因此天侧大滑块内有6支斜顶，将斜顶安置在小滑块上，小滑块安置在大滑块上，形成了一个滑块中走滑块的结构。其动作原理为：油缸抽动大滑块向后运动，小滑块在锁舌的作用下保持不动，装配在小滑块上的斜顶受到大滑块的作用力可是在小滑块内滑动（抽芯），当大滑块运动到一定距离后锁舌弹块，小滑块即其内斜顶跟随大滑块一起运动直至结束。
